Если вы когда-нибудь сталкивались с проектной документацией, сертификатами или наклейками на дверях, то, возможно, видели надпись EI 30. Она короткая, но несет важную информацию: насколько долго конструкция сохраняет свои защитные функции при пожаре. В этой статье мы разберем расшифровку маркировки, как проводят испытания, какие конструкции обычно соответствуют EI 30, на что обращать внимание при выборе и монтаже, а также какие ошибки допускают чаще всего. Это практическое руководство для проектировщиков, застройщиков, мастеров и владельцев зданий — без занудства, с примерами и рабочими советами.
Источник: yaroslavl.fire-max.ru Я постараюсь объяснять простым языком, но точно: не буду придумывать «универсальные толщины», если это зависит от конкретных сертификатов, и не буду повторять банальные фразы. Каждый раздел содержит конкретику, таблицы и чек-листы, которые можно сразу применить в работе.
Что означает маркировка EI30
Маркировка EI30 состоит из букв и числа. Буквы указывают на защищаемые характеристики, цифра — время в минутах, в течение которого эти характеристики сохраняются при испытании. Конкретно EI30 читается как «E и I — 30 минут».
Расшифровка букв простая: E — целостность (integrity), I — теплоизоляция (insulation). То есть в течение 30 минут конструкция должна не допускать образования трещин или отверстий, через которые могут пройти пламя и горячие газы, и одновременно ограничивать передачу тепла на неогневую сторону так, чтобы температура там не поднималась выше заданного уровня.
Надо понимать разницу между похожими маркировками. R означает несущую способность, То есть R — несущая способность под нагрузкой; REI означает несущая способность, целостность и теплоизоляция вместе. EI не включает несущую способность: элемент может сохранять целостность и изоляцию, но при этом деформироваться под нагрузкой. Выбор нужной комбинации зависит от назначения элемента в здании.
Маркировка обычно дается в соответствии с европейскими стандартами (EN 13501-2 и соответствующими методиками испытаний EN 1363, EN 1364, EN 1634 и т. п.) или национальными нормативами. В документах указывают точную основу классификации, например «EI 30 (EN 13501-2, испытание по EN 1364-1)».
Источник: avatars.dzeninfra.ru Как проводят испытания: кратко о методиках и критериях
Испытание по огнестойкости — это лабораторное испытание, где образец подвергают действию стандартного температурного режима в огневой камере. Температура в печи повышается в соответствии с кривой, задающей зависимость времени от температуры (ISO 834 или аналог EN). В процессе следят за несколькими параметрами: целостность, потеря теплоизоляции, и при необходимости — несущая способность.
Для разных типов элементов существуют свои стандарты. Стеновые и перегородочные конструкции проверяют по EN 1364-1, двери — по EN 1634-1, полы и перекрытия — по EN 1365. В тесте регистрируют образование трещин, прохождение пламени, повышение температуры на оборотной стороне и деформации, которые могут привести к потере нагрузки.
Важно: испытание проверяет конкретную конструкцию в определенном исполнении, включая материалы, крепления, места проходки коммуникаций, уплотнения и финишные покрытия. Нельзя утверждать, что «кирпичная стена толщиной X мм всегда EI30», если она не проходила соответствующее испытание или не входит в сертифицированную систему. Сертификат подтверждает именно ту конфигурацию, которая была испытана.
Почему EI30 важно: практическое значение для зданий
30 минут — это не случайное число. Для многих зданий это минимально необходимое время, чтобы люди покинули зону опасности, а службы успели среагировать. EI30 часто устанавливают для дверей, перегородок, шахт лифтов, вертикальных ограждений между помещениями с разной степенью опасности.
В нормативных актах (строительные нормы, противопожарные регламенты) для различных элементов и назначений помещений могут требовать разные пределы огнестойкости. Для эвакуационных путей, например, минимальные требования более жесткие. В жилых зданиях некоторые перегородки могут иметь EI30, а несущие конструкции — EI60 или выше. Поэтому важно смотреть нормативы для конкретного объекта.
Кроме защиты людей, EI30 влияет на проектные решения и стоимость. Толстая огнезащита или специальные двери обходятся дороже, но в ряде случаев это обязательное требование. Грамотный баланс между стоимостью и безопасностью — ключ к экономичному и безопасному проекту.
Типичные конструкции, обеспечивающие EI30
Есть несколько распространенных способов добиться EI30. Ниже мы рассмотрим основные группы: массивные (кирпич, бетон), сборные гипсокартонные системы, противопожарные двери и стеклопакеты, а также специальные покрытия и утеплители. Я приведу примеры, но важно помнить: только испытанная и сертифицированная система гарантирует требуемый предел огнестойкости.
Примеры систем, обычно дающих EI30:
- Массивные кирпичные или газобетонные стены определенной толщины с цементной кладкой и минимальными пустотами. Такие стены часто обеспечивают E и I по результатам лабораторного теста.
- Железобетонные перекрытия и панели. Конструкции из железобетона при определенной толщине и армировании демонстрируют высокую огнестойкость.
- Сборные каркасные перегородки с двойным слоем гипсокартона на металлическом каркасе и минеральной ватой внутри. Именно такие системы часто используют в коммерческих и офисных помещениях для достижения EI30 при сравнительно небольшой толщине.
- Противопожарные двери EI30, изготовленные по типовым решениям: металлическая коробка, огнестойкая дверь с наполнителем, уплотнения по периметру и сертифицированная фурнитура.
- Стеклянные ограждения и светопрозрачные перегородки с многослойным специальным огнестойким стеклом или с использованием защитных терморасширяющихся прокладок для обеспечения целостности и изоляции.
Ниже — таблица с типовыми примерами. Указываю ориентировочные решения; окончательное подтверждение — сертификат испытаний.
| Тип конструкции | Примерная конфигурация | Примечания |
|---|---|---|
| Кирпичная несущая стена | Керамический кирпич 120-250 мм, растворы по нормам | Часто обеспечивает EI30 и выше; зависит от кладки, швов и проемов |
| Газобетонная стена | Блоки 200-300 мм, армированная кладка | Может требовать дополнительной штукатурки или облицовки; проверять по сертификату |
| Сборная перегородка ГКЛ | Каркас 50 мм, два слоя гипсокартона 12,5 мм с минеральной ватой 50 мм | Популярное решение для EI30; система должна быть сертифицирована целиком |
| Дверь противопожарная | Стальная дверь с огнеупорным наполнителем, уплотнения, порог | Дверь и коробка сертифицируются вместе; фурнитура также имеет значения |
| Остекленное заполнение | Многослойное огнестойкое стекло с термопрокладками | Допускается только при наличии испытаний и применении сертифицированных уплотнений |
Короткое пояснение к таблице
Конструкция и толщина материалов приводятся в качестве примера. На практике один и тот же материал может давать разные результаты в зависимости от технологии выполнения, крепления, наличия штроб и проходок, а также от типа и состояния финишных слоев. Поэтому стоит ориентироваться на сертифицированные системы от производителей или на результаты лабораторных испытаний.
Источник: dverprom.by Проходы коммуникаций и уплотнения: почему это критично
Самая уязвимая часть огнезащитной конструкции — места прохода труб, кабелей, воздуховодов и других коммуникаций. Даже небольшая щель может резко снизить предел огнестойкости, потому что через нее пойдут пламя и горячие газы, плюс через нее пойдет интенсивный тепловой поток.
Для таких мест существуют специальные «системы герметизации» — огнезащитные муфты, пасты, кабельные проходки, манжеты, терморасширяющиеся материалы и т. п. Эти решения тоже должны проходить испытания в составе общей конструкции, иначе их эффективность неизвестна.
При проектировании и приеме объекта обратите внимание на следующее:
- Проходы должны быть минимальными по числу и диаметру. Чем меньше отверстие, тем проще и дешевле его защитить.
- В документации указывайте типы и марки огнезащитных материалов и способ их монтажа.
- После монтажа делайте акт приемки на соответствие требованиям огнезащиты — проверьте заполнение всех зазоров, отсутствие непрокрашенных участков и правильное расположение муфт.
Особенности дверей и остекленных элементов с EI30
Двери — одна из самых частых областей применения EI30. Парадокс в том, что дверь должна быть одновременно удобной для прохода и надежной преградой при пожаре. Добиться этого можно только в испытанной и сертифицированной комплектации: дверное полотно, коробка, притвор, уплотнения по периметру, замки и порожки — все играет роль.
Если вы меняете только полотно на сертифицированное, но оставляете старую коробку, результат может быть неоправданно плохим. Поэтому либо покупайте комплект сертифицированной двери, либо убедитесь, что замена подтверждена документально и совместима с сертификацией.

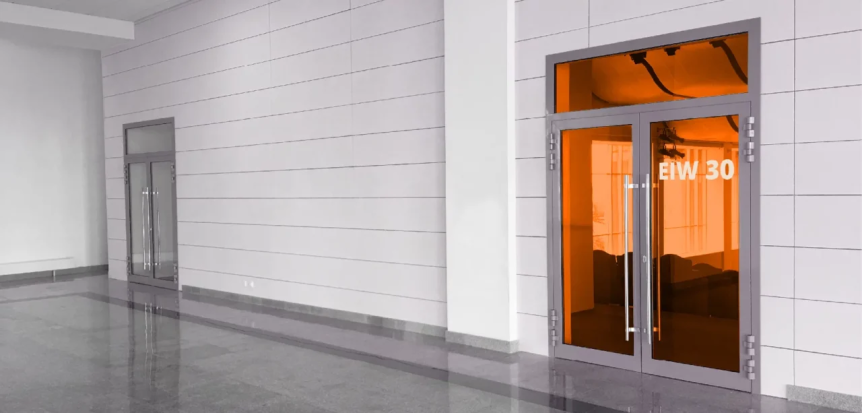

Остекление в дверях и перегородках требует специальных видов огнестойкого стекла. Изделия с маркировкой EI30 допускают определенную площадь остекления, только если стекло и его крепления прошли испытание вместе с конструкцией. Применение «просто толстого стекла» без сертификации не гарантирует требуемой защиты.
Документы, сертификаты и подтверждение соответствия
Самое надежное доказательство EI30 — протоколы испытаний и сертификаты от аккредитованной лаборатории. Они содержат точное описание конфигурации образца, материалы, позиции крепления и результаты измерений. На их основе вы можете получить классификацию по EN 13501-2 или по национальным нормам.
Типичные документы, которые стоит потребовать у поставщика или подрядчика:
- Протокол испытаний (test report) с указанием стандарта и подробной спецификации образца.
- Сертификат соответствия или декларация производителя (Declaration of Performance — DoP) с ссылкой на классификацию EI30.
- Техническая дата-лист или монтажные инструкции, описывающие обязательные требования к монтажу.
Если вы не видите протокола, а видите лишь общие слова типа «огнестойкая дверь», не верьте на слово. Требуйте документы, потому что на практике именно несоответствие документации — частая причина проблем при приеме объектов и в случае проверок пожарной инспекции.
Монтаж: почему важно следовать тестовой конфигурации
Любая сертифицированная система — это не только материалы, но и способ их соединения и монтажа. В испытании учитываются типы креплений, шаг саморезов, герметики, зазоры и их заполнение. Если в реале крепления поставлены неправильно или зазоры превышены, система может «провалить» защиту.
Поэтому монтаж должен выполняться строго по инструкциям производителя и оформляться актом приемки. Часто производители указывают допустимые отклонения, и монтажники должны их соблюдать. Контролируйте монтаж на ключевых этапах: установка каркаса, прокладка утеплителя, крепление гипсокартона, уплотнение швов и монтаж дверных коробок.
Источник: www.topfermer.ru Эксплуатация и обслуживание: поддержание огнезащиты в рабочем состоянии
Даже идеально смонтированная система требует ухода. Со временем уплотнения изнашиваются, двери деформируются, стены штробят для новых кабелей. Любое вмешательство меняет огнестойкость.
Простой список действий для поддержания требований EI30 в эксплуатации:
- Проводить регулярные визуальные осмотры уплотнений дверей, целостности облицовок и состояния мест проходки.
- При ремонтах и перепланировках проверять влияние изменений на огнестойкость — оформить новые испытания или применять сертифицированные решения.
- Менять уплотнения и пороги на сертифицированные аналоги, а не на «подручные» материалы.
- Документировать все изменения в техническом паспорте объекта.
Пренебрежение этими правилами часто приводит к тому, что при пожаре элементы просто перестают выполнять функцию, на которую рассчитывали проектировщики и владельцы.
Частые ошибки и мифы о EI30
За годы практики накопилось много заблуждений. Я перечислю самые распространенные и поясню, почему это ошибка.
- Миф: «Краска огнестойкая — и всё готово». Факт: Некоторые составы замедляют распространение огня, но одна только краска редко обеспечивает EI30. Нужны испытания всей конструкции с применением этой краски.
- Миф: «Толщина кирпича — гарантия». Факт: Кладка может иметь пустоты, слабые швы, штробы — и тогда эффективность падает. Нужен документ, подтверждающий именно такую кладку.
- Миф: «Если дверь металлическая, значит огнестойкая». Факт: Метал деформируется при нагреве. Без наполнителя и уплотнений дверь не гарантирует EI30.
- Миф: «Можно «прибить» дополнительный слой гипсокартона и получить EI30». Факт: Иногда это работает, но только если система сертифицирована: нужен подбор материалов, креплений и уплотнений в соответствии с испытанием.
Самое простое правило: если вы не можете показать протокол испытаний и инструкции по монтажу, считайте, что заявленный предел огнестойкости не подтвержден.
Чек-лист проверки EI30 на объекте
Ниже — практический чек-лист, который пригодится при приемке объекта или проверке подрядчика. Пункты краткие, но содержательные.
- Наличие протокола испытаний и сертификата на конструкцию в полном объеме.
- Документация на применяемые материалы и комплектующие (уплотнения, замки, муфты для проходов).
- Монтаж выполнен в соответствии с инструкцией производителя (крепления, шаг, заполнение швов).
- Нет незадекларированных проходов, штроб или пустот в проверяемой зоне.
- Двери проверены на закрытие, при необходимости — на работу доводчиков и уплотнений.
- Протоколы о приемке огнезащитных мероприятий и акты на монтаж.
- Обновление документации после всех изменений в конструкциях и коммуникациях.
Оценка стоимости и выбор исполнителя
Стоимость решения EI30 зависит от материала, конфигурации, необходимости работ по подготовке проемов и наличия дополнительных требований. Самые дорогие — специальные огнестойкие остекления и металлические двери с высоким качеством отделки. Самые экономичные — массовые решения: каркасные перегородки с гипсокартоном и минватой.
При выборе подрядчика и поставщика ориентируйтесь не на самую низкую цену, а на комплекс: наличие сертификатов, опыт монтажа, гарантия на работы и готовность оформить все документы. Плохая экономия на огнезащите часто приводит к большим затратам впоследствии — при доработках после проверки пожарной инспекцией или при несчастном случае.
Источник: msk.1dvm.ru Какие стандарты и нормативы смотреть
Основные ориентиры — стандарты испытаний и классификации. Для европейской практики это EN 13501-2 (классификация), EN 1363 (общие методы испытаний), EN 1364 и EN 1634 (испытания для перегородок и дверей соответственно). В российских реалиях используются национальные нормативы и версии стандартов, эквивалентные европейским, а также СНиП и местные противопожарные правила.
При проверке документации важно смотреть, по какому стандарту проводилось испытание. То же обозначение EI30 может иметь разную юридическую силу в зависимости от базы испытаний и аккредитации лаборатории.
Переоборудование и ретрофит: как сохранить EI30 при ремонте
Если вы делаете ремонт и меняете штатные коммуникации, дверные проемы или отделку, это может съесть первоначальную огнестойкость. Ретрофит требует проектного решения и, часто, повторной сертификации или применения сертифицированных «ремонтных» систем.
Примеры распространенных вмешательств и как с ними обращаться:
- Прокладка новых кабелей в перегородке — применяйте сертифицированные кабельные проходки и заделывайте их огнезащитными материалами согласно инструкции.
- Установка новой дверной коробки — либо устанавливайте комплект сертифицированной двери, либо обеспечьте, чтобы новая коробка и фурнитура были включены в протокол испытаний.
- Сверление штроб под коммуникации — каждый проход заделывайте огнезащитным материалом и фиксируйте в акте выполнения работ.
Практические советы: на что обратить внимание прямо сейчас
Если вы проектируете или принимаете здание, начните с простых вещей. Во-первых, требуйте от производителей полную документацию. Во-вторых, документируйте монтажные операции и контролируйте ключевые узлы. В-третьих, планируйте ревизии и обслуживание — например, раз в год проверять состояние уплотнений и работоспособность дверей.
Еще три совета, которые реально помогают снизить риски и экономят деньги:
- Используйте стандартные сертифицированные системы, а не «самодельные» решения, даже если они дешевле на бумаге.
- Уменьшайте количество проходов и отверстий в огнестойких преградах — это менее дорого, чем защищать каждый проход.
- В контракте с монтажником фиксируйте обязанность по предоставлению актов и фотографий ключевых этапов монтажа.
Источник: www.perpetuum.ro Часто задаваемые вопросы
Вопрос: можно ли понижать EI30 до EI15, если хочется сэкономить?
Ответ: Решение о величине предела огнестойкости принимается на основании норм и проектных требований. Снижение показателей без согласования с регуляторами опасно и, как правило, запрещено. Даже если кажется, что EI15 «достаточно», нормативы могут требовать EI30 для конкретного элемента.
Вопрос: если стена из кирпича выглядит сплошной, нужно ли проверять ее на EI30?
Ответ: Визуально оценить трудно. Кирпич может дать требуемый предел, но если есть штробы, пустоты или другие нарушения, оценка может быть неверной. Лучше иметь протокол испытаний или проект с обоснованием.
Вопрос: как часто нужно проверять двери EI30 в эксплуатации?
Ответ: Рекомендуется ежегодный общий осмотр и проверка работы уплотнений и доводчиков. В местах с интенсивным движением — чаще. Также делайте осмотр после любых работ поблизости.
Короткое резюме и основные выводы
EI30 — это понятная и важная маркировка: 30 минут целостности и теплоизоляции. Она не включает несущую способность, поэтому для несущих элементов применяют REI или R. Главное правило работы с EI30 — доверять документам, а не ощущениям и внешнему виду. Конструкция должна быть испытана в комплексе, монтаж выполнен строго по инструкции, а все проходы и ремонты — документированы.
Практические шаги для обеспечения соответствия:
- Требуйте протокол испытаний и сертификаты.
- Используйте сертифицированные системы и комплектующие.
- Контролируйте монтаж и документируйте его.
- Планируйте обслуживание и ревизии.
Источник: rosa-market.ru Дополнительные ресурсы и куда обращаться
Если нужно получить официальное подтверждение, обращайтесь в аккредитованные испытательные лаборатории и сертификационные органы. Производители огнезащитных систем обычно предоставляют пакеты документов и сопровождение при монтаже. При проектировании — проконсультируйтесь с инженером по пожарной безопасности или автором проекта, чтобы выбрать оптимальное решение с точки зрения стоимости и требуемой защиты.
Если вы хотите, могу подготовить для вашего конкретного случая чек-лист приемки или примерную спецификацию для типовой двери EI30 с указанием какого рода документы требовать у поставщика. Напишите, для какого элемента или объекта нужна помощь, и я сделаю это пошагово.
