Когда входная дверь начинает скрипеть, ручка болтаться, а замок срабатывать не так, как раньше, часто виноват совсем небольшой элемент — эксцентрик. В этой статье подробно разберём, что это за деталь, где она располагается, как работает и почему её состояние напрямую влияет на безопасность и удобство пользования дверью.
Источник: avatars.mds.yandex.net Что такое эксцентрик простыми словами
Эксцентрик — это деталь с несимметричным центром вращения: при повороте она преобразует круговое движение в смещённое или возвратно-поступательное. Иными словами, это маленький «кулачок», который толкает или тянет другой элемент механизма.
В дверных системах эксцентрик встречается в нескольких вариантах и служит для привода засовов, регулировки положения ответной планки и выравнивания створки. По форме он может быть плоским, цилиндрическим или выполнен в виде втулки с вырезом.
Где в входной двери может находиться эксцентрик
Место установки зависит от конструкции двери и замка. Чаще всего эксцентрик встречается в замочных цилиндрах, внутри ручек и в петлях с регулировкой. Каждый такой эксцентрик решает конкретную задачу, но принцип действия одинаков.
Грамотное понимание расположения помогает быстрее диагностировать неисправность и принять правильное решение: от простой регулировки до замены детали.
Эксцентрик в личинке (цилindre)
В цилиндровом замке эксцентрик — это плоский кулачок, прикреплённый к внутренней части личинки. Он поворачивается вместе с ключом и передаёт движение на ригель или защёлку.
Если эксцентрик изношен или неправильно установлен, ключ будет поворачивать лично́чку, но замок не будет открываться полностью, либо рывками. Это частая причина, почему при повороте ключа чувствуется «пустота».
Эксцентрик в механизме ручки
Ручка двери вращается вокруг квадратного вала — шпинделя. Иногда между шпинделем и механизмом защёлки ставят эксцентрик, чтобы скомпенсировать несоосность или изменить ход защёлки. Такой эксцентрик позволяет ручке надёжно зацеплять защёлку даже при небольшом смещении.
В проектах с декоративными накладками эта деталь помогает учитывать толщину накладки и корректировать усилие срабатывания механизма.
Эксцентрик в петлях
Современные дверные петли часто снабжены регулировочными эксцентриками. Они позволяют изменять положение створки по вертикали и горизонтали без демонтажа двери. Малым поворотом болта-эксцентрика добиваются точной посадки двери в коробке.
Такие петли особенно ценят опытные мастера: при усадке дома или сезонных изменениях влажности достаточно подтянуть или отпустить эксцентрик, чтобы устранить заедание или зазоры.

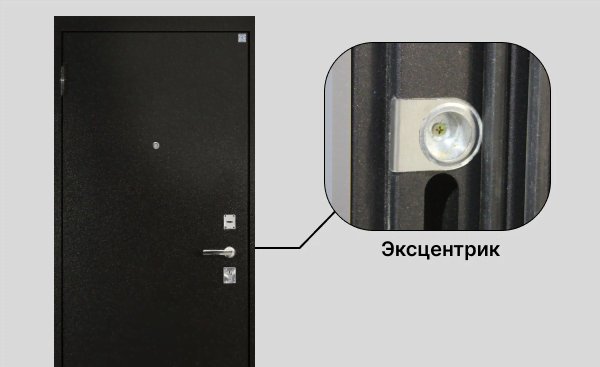

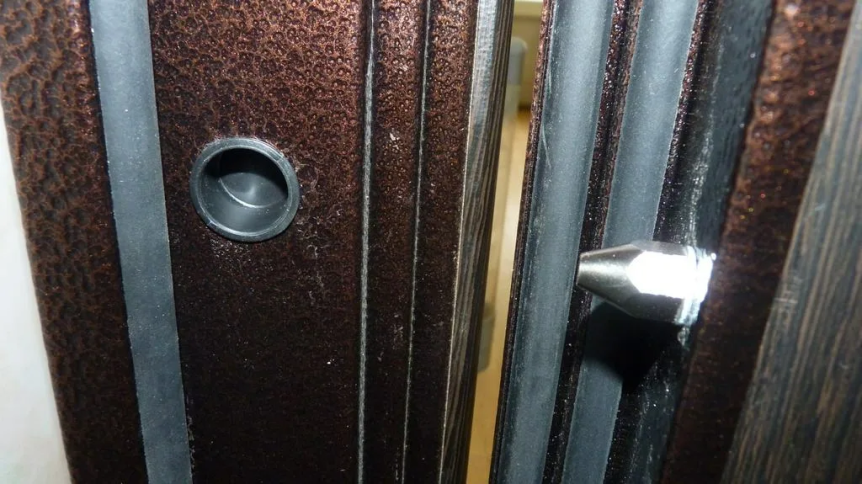

Эксцентрик в ответной планке и защёлке
На ответной планке также могут быть эксцентрики для подгонки зацепа ригеля к коробке. Это полезно, когда защёлка чуть не попадает в приёмник из-за небольшого перекоса. Подстроить положение можно, не срезая планку и не делая новые отверстия.
Входные двери с множественными точками запирания часто снабжают такими элементами, чтобы обеспечить плотное прилегание створки по всей высоте.
Источник: www.mig-ts.ru Типы эксцентриков и их конструктивные особенности
Производители используют разные формы и подходы. Можно выделить несколько базовых типов: плоские кулачки, втулки с вырезом, роликовые эксцентрики и регулировочные болты с винтовой резьбой. Каждый тип рассчитан на свою нагрузку и область применения.
Материалы варьируются от латуни и стали до износостойких пластиков. Латунные и стальные варианты более долговечны, пластиковые легче и дешевле, но уязвимы к механическим нагрузкам.
Плоский кулачок
Это самый распространённый вид в цилиндровых замках. Кулачок представляет собой плоскую деталь с выступом, который при повороте передвигает ригель. Простота конструкции обеспечивает надёжную работу при обычной эксплуатации.
Минус такого решения в том, что при износе кулачка появляется люфт и затруднения в срабатывании замка.
Втулка с вырезом
Втулочные эксцентрики применяют в сочетании со шпинделем ручки. Внутри втулки есть вырез под квадратный вал, а само соединение обеспечивает компенсирование небольших смещений.
Такой вариант часто используется в межкомнатных и входных дверях с декоративными накладками, где нужен более аккуратный ход ручки.
Роликовые и шарнирные решения
В более сложных конструкциях встречаются роликовые эксцентрики, которые уменьшают трение между движущимися деталями. Они дороже, но служат дольше и работают мягче.
Как правило, такие элементы применяют в дорогих мультифункциональных замках и системах с частыми циклическими нагрузками.
Небольшая таблица: сравнительный обзор
| Тип | Где используется | Плюсы | Минусы |
|---|---|---|---|
| Плоский кулачок | Цилиндровые замки | Простота, надёжность | Износ, люфт со временем |
| Втулка с вырезом | Ручки, шпиндель | Компенсация смещений, аккуратный вид | Чувствительность к точности файла |
| Регулировочный болт-эксцентрик | Петли, ответные планки | Удобство регулировки, точная подгонка | Периодическая проверка нужна |
Почему эксцентрик важен для безопасности входной двери
На первый взгляд это мелочь, но от правильного взаимодействия кулачка и ригеля зависит, сможет ли дверь выдержать попытку взлома. Неплотное или неполное запирание значительно облегчает злоумышленнику задачу.
Кроме того, изношенный эксцентрик повышает риск заедания замка в момент эвакуации или при экстренной эвакуации. Это фактор, который нельзя недооценивать при выборе и обслуживании входной двери.
Источник: i.ytimg.com Признаки неисправности эксцентрика
Распознать проблему можно по простым симптомам: ручка вращается свободно, но защёлка не уходит в корпус; ключ проворачивается, но замок не запирается; дверь начинает трещать или заклинивать при закрывании.
Если наблюдается люфт шпинделя, или при повороте ключа слышен стук и щелчки, вероятно, эксцентрик усох или сместился. В петлях это заметно по провисанию створки и появлению зазоров у верхнего или нижнего края.
Диагностика: как проверить эксцентрик самому
Сначала визуально осмотрите ручки, личинку и петли. Наличие коррозии, износа, видимых трещин — повод для более тщательной проверки. Затем проверьте работу замка: плавно поверните ключ и следите за перемещением ригеля.
Если доступ есть, снимите накладку ручки и посмотрите на сопряжение шпинделя и эксцентрика. Иногда достаточно подтянуть крепёжные винты, чтобы восстановить нормальное срабатывание.
Инструменты для базовой проверки
- Отвёртки (крестовые и шлицевые)
- Набор шестигранников
- Масло для механизмов (не агрессивное)
- Фонарик
Осторожность: при работе с цилиндром не вытаскивайте личинку полностью, если не уверены в дальнейших действиях — так можно повредить механизм или лишиться возможности закрыть дверь.
Ремонт и замена эксцентрика: практические рекомендации
Если диагностика показала, что эксцентрик изношен или сломан, чаще всего его можно заменить отдельно. Работу выполняют в такой последовательности: разборка накладок, доступ к детали, замена, сборка и проверка. Иногда проще заменить весь узел — например, личинку целиком.
При замене важно сохранить ориентацию и глубину посадки. Неправильная установка может привести к тому, что ключ будет проворачиваться, но не задействует ригель, что небезопасно.
Пошаговый план замены эксцентрика в личинке
Я приведу общий алгоритм, который применим во многих типичных случаях. Сначала откручиваем винты, фиксирующие ответную планку и накладки. Затем аккуратно вынимаем личинку так, чтобы не потерять стопорный винт и не повредить корпус замка.
Далее извлекаем старый эксцентрик и сравниваем новый по форме и размерам. Устанавливаем новый, проверяем движение ригеля и собираем всё в обратном порядке. После этого обязательно проверяем работу замка несколько раз.
Советы по безопасности и предосторожности
Если вы сомневаетесь в совместимости запасной детали, лучше обратиться к профессионалу. Неправильная установка может оставлять дверь уязвимой или привести к полной блокировке механизма.
Также не забывайте о том, что у уличных дверей детали должны быть устойчивы к коррозии и перепадам температур. Подбирайте материалы соответствующие условиям эксплуатации.
Выбор запчастей: на что обратить внимание
При покупке учитывайте форму, размер и положение крепёжных отверстий. Часто проблемы возникают из-за малого различия в толщине или направлении выреза в эксцентрике, которое кажется несущественным, но критично для работы механизма.
Обратите внимание на производителя: аксессуары от известных брендов обычно лучше по допускам и качеству материалов. Если выбираете между латунью и сталью, латунь лучше корродоустойчивость, сталь прочнее при механических нагрузках.
Источник: almaz-nsk.com Регулировка эксцентриков в петлях: пошагово
Петли с регулировочными эксцентриками позволяют поднимать или опускать дверь без снятия. Чтобы подрегулировать, снимите декоративную накладку петли и поворачивайте регулировочный болт в нужном направлении. Делайте регулировку понемногу, по четверти оборота, проверяя положение створки.
Этот способ часто помогает устранить натирание по уплотнителю или зазоры. В случае если регулировка не помогает, стоит проверить коробку и наличие деформаций.
Обслуживание: как продлить жизнь эксцентрику
Регулярная профилактика — лучший способ избежать внезапных поломок. Дважды в год очищайте механизмы от пыли, снимая накладки, и смазывайте подвижные поверхности специальными средствами. Не используйте агрессивные очистители, они разъедают смазку и пластик.
Если дверь стоит на улице, уделяйте внимание защите от влаги: уплотнители и козырьки уменьшают проникновение воды к замку и продлевают срок службы всех деталей, включая эксцентрик.
Типичные ошибки при ремонте и как их избежать
Частая ошибка — попытка подогнать несовместимый эксцентрик «под силу». Это приводит к неполадкам в замке и дополнительным затратам. Нельзя также чрезмерно смазывать механизм: избыток масла притягивает пыль и ускоряет износ.
Ещё одна ошибка — проигнорировать коррозию. Вовремя не заменённый заржавевший эксцентрик может сломаться в самый неподходящий момент, оставив дверь незапертой.
Мой опыт: истории из практики
Однажды мне пришлось чинить старую входную дверь в подъезде, где жильцы жаловались на то, что ключ «крутится вхолостую». Диагностика показала, что плоский кулачок личинки стёрся до толщины бумаги. Замена эксцентрика вернула замку прежнюю надёжность, и жильцы перестали бояться ночных провалов.
В другом случае проблема оказалась в петле: эксцентрик сместился из-за усадки дома, и дверь стала цепляться за коробку. Пара оборотов регулировочного болта — и дверь снова плавно закрывается. Эти случаи показали, как важна простая регулярная проверка.
Частые вопросы и краткие ответы
Как часто нужно проверять эксцентрик и связанные механизмы? Рекомендованная частота — дважды в год, но если дверь используется интенсивно, проверяйте раз в три месяца.
Можно ли временно обойтись без ремонта эксцентрика? Иногда можно подтянуть крепления или смазать механизм, но это временная мера. Надёжнее планировать замену в ближайшее время.
Источник: intecron.ru Заключительные мысли о роли эксцентрика в входной двери
Эта мелкая деталь играет ключевую роль в работе замка и в целом влияет на безопасность дома. Правильно подобранный и установленный эксцентрик обеспечивает плавную работу механизма и защищает от непредвиденных ситуаций.
Небольшие затраты на качественные элементы и регулярное обслуживание окупаются уверенностью в том, что дверь будет закрываться и открываться без проблем, а вы — защищены от неприятных сюрпризов.
