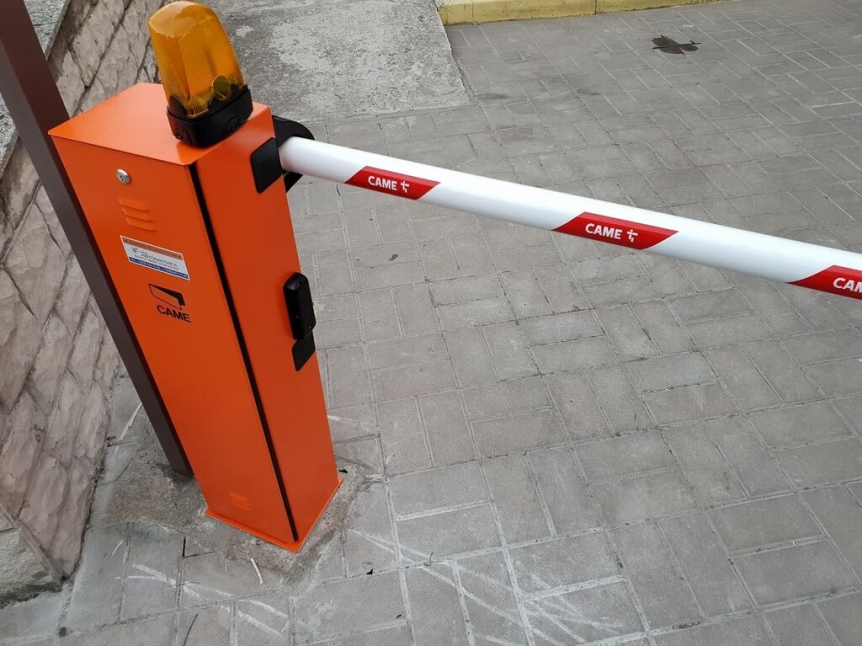

Шлагбаумы Came встречаются в паркингах, на въездах во дворы и на предприятиях — они просты в обслуживании и надежны при правильной установке. Эта статья шаг за шагом объясняет, как подготовить площадку, установить механизм, подключить питание и настроить управление, чтобы механизм работал долго и безопасно.
Материал рассчитан на людей, которые планируют самостоятельный монтаж или хотят понять, что проверять при приеме работ от подрядчика. Я избегаю сухих перечислений и даю практические советы, опираясь на реальные случаи из эксплуатации.
Источник: st2.stpulscen.ru Что такое шлагбаум Came и как выбрать подходящую модель
Came — известный производитель автоматических проходных систем, в ассортименте которого есть модели для частного, бытового и коммерческого использования. Различия между моделями касаются длины стрелы, интенсивности использования, наличия электропривода с возвратно-поступательным или электрическим тормозом и возможности подключения дополнительных модулей управления.
При выборе учитывайте длину полосы проезда, интенсивность циклов в сутки и требования по безопасности. Часто достаточно базовой модели для подъездной дороги частного дома, но для многополосных въездов или круглосуточных парковок лучше брать усиленные исполнения с более высоким ресурсом двигателя.
Критерии выбора
Первое, что нужно определить — максимальная длина стрелы и масса, которую она будет выдерживать. Чем длиннее стрела, тем более массивная и мощная должна быть механическая часть. Второе — предполагаемая частота срабатываний: для жилого дома это десятки циклов в день, для коммерческих пунктов — сотни и тысячи.
Третье — наличие дополнительных опций: фотоэлементы, сигнальные лампы, резервное питание и интеграция с системой контроля доступа. Эти опции влияют на удобство и безопасность, поэтому их стоит планировать заранее.
Комплектация, инструменты и материалы
Перед началом монтажа разложите все комплектующие и проверьте их соответствие спецификации. Наличие всех частей облегчает работу и помогает избежать простоя в процессе установки.
Список инструментов и материалов обычно невелик, но точен: потребуется набор гаечных ключей, дрель с коронкой для фундамента, уровень, отвес, рулетка и электроинструмент для крепежа.
| Что в коробке | Для чего нужно |
|---|---|
| Корпус привода со стрелой | Основной механизм открывания/закрывания |
| Крепежные болты и анкерные пластины | Фиксация привода к фундаменту |
| Блок управления | Программирование режимов и подключение датчиков |
| Фотореле и сигнальные лампы (опции) | Безопасность движения и визуальные оповещения |
| Дистанционные пульты и ключи | Управление доступом |
Инструменты и расходники
Для монтажа пригодятся анкерные болты M12–M16, шурупы по металлу, уплотнительная лента для кабелей, изолента и набор наконечников для проводов. Если предстоит заливка фундамента, купите бетон марки не ниже М250.
Также заранее подготовьте кабели питания соответствующего сечения и с запасом по длине для подключения фотоэлементов и датчиков. Лучше проложить дополнительные пустые трубы для будущих кабелей — так легче расширять систему.
Источник: parkovka-avto.ru Подготовка площадки и фундамент
Установка шлагбаума начинается с подготовки места и заливки фундамента. Даже небольшой перекос может привести к повышенному износу механики и некорректной работе ограничителей хода.
Определите точное расположение основания, учитывая угол входа автомобиля и возможные ограничения по бокам. Фундамент должен быть выровнен по горизонтали и достаточно заглублен, чтобы выдерживать вибрации и натяжение при работе.
Порядок работ при подготовке фундамента
Разметьте контур, выройте котлован и установите опалубку. Внутрь поместите арматурный каркас и анкерную плиту, предусматривая отверстия для болтов крепления привода. Бетон заливайте за один прием, дайте ему набрать прочность не менее 7–14 дней в зависимости от условий погоды.
При монтаже учтите дренаж: в основании не должно скапливаться воды. Небольшой уклон от корпуса и использование влагонепроницаемого уплотнения вокруг кабель-вывода существенно продлят срок службы электроники.
Механический монтаж привода и стрелы
Когда фундамент готов и бетон набрал прочность, можно приступать к закреплению корпуса привода. Работайте вдвоем: корпус тяжелый, а точная установка по отвесу и уровню критична для правильной работы.
Зафиксируйте корпус на анкерных болтах, выровняйте его и затяните крепления. Не делайте лишних усилий при выравнивании — лучше предварительно подложить прокладки и затем окончательно подтянуть болты.
Установка стрелы и балансировка
Штангу закрепляют на валу привода с помощью фиксирующих элементов, входящих в комплект. На многих моделях предусмотрена возможность добавления противовеса или регулировки балансировочных пружин — это уменьшает нагрузку на мотор и продлевает ресурс механики.
После установки стрелы проверьте ее плавность хода вручную в отключенном состоянии. Устраните заметные заедания и проверьте, что стрелка не цепляет препятствия по всей траектории.
Электрическое подключение и требования безопасности
Пуск двигателя и управление шлагбаумом осуществляются от блока управления, который нужно подключить к сети и заземлить. Электропроводку следует выполнять согласно местным нормам и с использованием подходящих защитных устройств.
Если вы не уверены в своих навыках электромонтажа, привлеките квалифицированного электрика. Неправильное подключение может привести к короткому замыканию, повреждению электроники или травме.
Основные шаги подключения
Отключите питание перед началом работ и используйте соответствующие автоматы защиты. Подайте питание на клеммы блока управления, подключите массу и проверочные заземляющие провода.
Подключите фотоэлементы, сигнальные лампы и внешние кнопки согласно схеме, приложенной к блоку управления. Протестируйте работу цепей безопасности перед включением режима автоматического закрывания.
Источник: sec-group.ru Программирование блока управления и настройка режимов
Блок управления Came обычно имеет режимы программирования для установки времени открывания, авто-закрытия и чувствительности препятствий. Последовательность действий может отличаться для разных плат, но общий принцип схож: войти в режим настройки, ввести параметры и сохранить их.
Перед началом программирования ознакомьтесь с технической документацией, чтобы понимать обозначения кнопок и индикаторов. Если документация отсутствует, найдите модель блока и скачайте схему с официального сайта производителя.
Типовые операции программирования
Добавление радиобрелка обычно делается через кнопку «Prog» на плате: нажмите ее до индикации, затем нажмите кнопку на пульте. Плата запомнит пульт и подтвердит операцию световым индикатором или звуковым сигналом.
Для настройки времени движения и авто-закрытия установите желаемую продолжительность в секундах, записав значение в память контроллера. После этого протестируйте работу в разных режимах и отрегулируйте при необходимости.
Устройства безопасности: фотоэлементы, импульсные петли и упоры
Безопасность — ключевой аспект при эксплуатации автоматических шлагбаумов. Фотоэлементы предотвращают опускание стрелы на автомобиль или человека, а индукционные петли фиксируют наличие транспортного средства в проезде.
Рекомендуется установить фотоэлементы по обе стороны линии движения, чтобы обеспечить защиту при открытии и закрытии. Петли монтируют под асфальт и подключают к отдельному входу блока управления, который удерживает шлагбаум открытым при обнаружении машины.
Настройка чувствительности и тестирование
После установки устройств безопасности важно корректно настроить их чувствительность и задержку срабатывания. Излишняя чувствительность приводит к ложным срабатываниям, а низкая — к риску контакта стрелы с объектом.
Тестируйте систему с реальными автомобилями и пешеходами, моделируя различные сценарии движения. Записывайте найденные отклонения и снова регулируйте параметры до стабильной работы.
Обслуживание, смазка и сезонные рекомендации
Регулярное обслуживание продлит срок службы и снизит вероятность поломок. Осматривайте механизм и электронику не реже двух раз в год, а в районах с суровой зимой — чаще.
Механизмы требуют смазки точек трения и проверки натяжения пружин или тросов. Для смазки используйте масла и смазки, рекомендованные производителем, чтобы не повредить уплотнения и пластиковые детали.
Зимние советы
В холодное время года следите за очисткой стрелы и основания от снега и льда. Замороженные элементы могут привести к повышенным нагрузкам на двигатель и к блокировкам в механике.
Если возможно, используйте обогреватели для электрошкафов или устанавливайте системы защиты от замерзания в критических точках прибрежных и северных регионов.
Источник: isbnn.ru Типичные неисправности и алгоритм их устранения
Некоторые поломки легко диагностировать и исправить, другие требуют вмешательства сервисного инженера. Важно соблюдать последовательность действий, чтобы не усугубить проблему.
Начинайте с простых проверок: питание, предохранители, состояние анкерных соединений и видимые повреждения кабелей. Часто причина оказалась в отключенном автомате или повреждении кабеля грызунами.
- Шлагбаум не открывается — проверьте питание и состояние автоматических выключателей.
- Двигатель гудит, но стрела не двигается — проверьте муфту и механический привод на предмет износа.
- Срабатывания без причины — осмотрите фотоэлементы и петли, проверьте источники помех.
Интеграция с системами контроля доступа и автоматизация
Шлагбаумы часто интегрируют с парковочными терминалами, пропускными системами и видеокамерами. Планируйте интеграцию на этапе проектирования, чтобы избежать дополнительного прокладывания кабелей и корректировки интерфейсов.
Современные блоки управления имеют релейные выходы и входы для внешних устройств, а также поддерживают протоколы для подключения к центральным системам. Хорошая документация упростит задачу интеграции и позволит настроить логику работы в согласовании с другими элементами безопасности.
Практический пример интеграции
В одном из моих проектов я интегрировал шлагбаум с камерой распознавания номеров. Камера передавала команду на блок управления при совпадении номера с базой, и шлагбаум открывался без участия оператора. Это сократило время ожидания и снизило нагрузку на дежурную службу.
Важно обеспечить надежную связь между устройствами и протестировать сценарии отказа — например, если камера временно перестает распознавать номер, должен срабатывать резервный режим с применением пульта или оператора.
Документы, сертификация и правила эксплуатации
Перед вводом в эксплуатацию убедитесь, что оборудование имеет необходимые сертификаты соответствия и что монтаж выполнен в соответствии с действующими нормами. В ряде регионов требуется оформление актов приемки и инструкции для эксплуатационного персонала.
Храните в доступном месте паспорта устройств, схемы электрических подключений и инструкции по обслуживанию. Это упростит обслуживание и ускорит работу сервисной службы при возникновении проблем.
Рекомендации по безопасной эксплуатации для пользователей
Обучите пользователей простым правилам: не подъезжать слишком близко к стойке, не подлезать под опущенной стрелой и не экспериментировать с ручными блокировками. Простые привычки снижают вероятность инцидентов и продлевают срок службы оборудования.
Для предприятий разработайте инструкцию по действиям в аварийных ситуациях и назначьте ответственное лицо, которое будет проверять работу шлагбаума и своевременно вызывать сервис при появлении неисправностей.
Источник: us-plast.ru Чек-лист перед сдачей объекта или запуском
Ниже приведен краткий контрольный список, который удобно использовать при приемке работ или при первом включении системы после установки.
- Проверено заземление и защитные устройства на электрощите.
- Фундамент выровнен и анкерные болты затянуты.
- Стрела установлена, ход плавный без заметных заеданий.
- Подключены фотоэлементы и индукционные петли, протестированы в разных режимах.
- Добавлены все необходимые радиобрелки и карточки доступа.
- Проведено тестирование в рабочих условиях с симуляцией аварийной ситуации.
Таблица распространенных проблем и быстрых решений
| Симптом | Возможная причина | Действие |
|---|---|---|
| Шлагбаум не реагирует на пульт | Разряжены батарейки в пульте или пульт не запрограммирован | Поменять батарейки, перепрограммировать пульт |
| Стрела останавливается в середине хода | Сработала защита по току или есть помеха в цепи безопасности | Проверить фотодатчики, петлю, сбросить ошибки и протестировать |
| Повышенная вибрация при движении | Ослаблены крепления или изношены подшипники | Затянуть крепления, проверить подшипники и при необходимости заменить |
Стоимость владения и экономия на эксплуатации
Купив качественный привод и организовав регулярное обслуживание, вы минимизируете незапланированные расходы. Своевременная смазка, проверка электроники и замена изношенных деталей стоят значительно меньше, чем капитальный ремонт мотора или корпуса.
Плановое обслуживание позволяет избежать простоя и сохранить гарантию. Инвестиции в защиту от влаги и адекватный фундамент окупаются снижением числа поломок в агрессивных погодных условиях.
Личный опыт: как я ставил шлагбаум на небольшую парковку
Несколько лет назад мне пришлось организовать въезд на частную парковку малого офиса. Ограничение бюджета и необходимость надежности сделали выбор в пользу компактной модели с возможностью интеграции в систему контроля доступа.
Работы шли поэтапно: подготовили фундамент, протянули кабели в гофре, установили фотоэлементы и запрограммировали базовый набор пультов. Самая большая трудность оказалась в выравнивании фундамента — небольшая неточность привела бы к биению стрелы, поэтому мы уделили этому внимание первым делом.
Через год регулярного использования проблем с приводом не возникало, и я убедился, что правильная подготовка и простые профилактические меры действительно продлевают срок службы оборудования.
Когда стоит привлекать профессионалов
Если объект — многополосная парковка, ворота с интенсивной эксплуатацией или вы планируете интеграцию в сложную систему безопасности, привлечение сертифицированного монтажника оправдано. Профессионал быстрее выполнит все необходимые наладки и оформит документацию.
Также рекомендую обращаться в сервис при неисправностях в электронике или при сильном износе механики. Неправильный ремонт может стоить дороже, чем качественная замена узла у специалиста.
Источник: secbuy.ru Полезные контакты и ресурсы для владельцев
Сохраняйте контакты официальных дилеров и сервисных центров в вашем регионе. На сайтах производителей обычно доступны схемы электрических подключений, прошивки для контроллеров и списки запасных частей.
Кроме того, полезны форумы и тематические сообщества, где пользователи обмениваются практическими советами по эксплуатации в конкретных климатических и региональных условиях.
Хорошая подготовка, внимательность при монтаже и регулярное обслуживание — вот три простых правила, которые обеспечат долгую и безопасную работу шлагбаума Came. Следуя этому руководству, вы сможете организовать проезд, который не подведет вас в самый важный момент.
