Автоматические ворота делают жизнь удобнее: не нужно выходить из машины в дождь или снег, достаточно нажать кнопку пульта. Но сама идея «подключить и забыть» обманчива — от правильного электрического подключения зависит безопасность, срок службы привода и удобство эксплуатации.
Я собрал в этой статье последовательные шаги и реальные советы, которые помогут выполнить работу аккуратно и с минимальными рисками. Текст рассчитан на владельца дома, который хочет понять процесс и подготовиться к монтажу перед вызовом электрика или самостоятельной работой.
Источник: in-bez.ru С чего начать: оценка типа ворот и требований к электропитанию
Прежде чем браться за провода, важно понять, какой привод установлен или будет установлен. Для распашных и откатных ворот используются разные типы редукторных или гидравлических приводов, у каждого свои требования по напряжению и мощности.
Нужно знать номинальную мощность мотора, тип питания — однофазный 230 В или трехфазный 400 В — и наличие встроенных или внешних блоков управления. Эти данные есть в паспорте привода и на шильдике мотора.
От мощности и типа питания зависят выбор автомата защиты, сечение кабеля и требования к заземлению. Если в паспорте не указано всё четко, спросите у продавца или производителя перед монтажом.
Нормативы, безопасность и необходимость профессиональной помощи
Электрическое подключение ворот связано с опасностью поражения током и риском возгорания при ошибках в монтаже. Большинство стран требует, чтобы подсоединение к распределительному щиту выполнял квалифицированный электрик.
Даже если вы умеете держать паяльник и прокладывать кабель, оставьте подключение к щитку и установку защитных устройств специалисту. Правильно подобранный автоматический выключатель и устройство защитного отключения предотвращают большинство аварий.
Также необходимо соблюдать местные правила прокладки кабелей: глубина заложения, требования к воздухонепроницаемости и маркировке. Невыполнение нормативов чревато проблемами при продаже дома или проверках.
Планирование трассы кабеля и выбор способа прокладки
Нарисуйте на бумаге маршрут от распределительного щита до места установки привода: наружная прокладка вдоль забора, подземный кабель в гофре или скрытый монтаж в стене. От этого зависит выбор кабеля и вспомогательных материалов.
Подземную прокладку предпочтительно выполнять в ПНД-гофре или ПВХ-трубе на глубине не меньше, чем требует местный стандарт. Для внешней прокладки используйте защищенные кабель-каналы и герметичные вводы, чтобы вода и грызуны не повредили проводку.
При длинных прогонах учитывайте падение напряжения. Для силовых кабелей это важно: недостаточный срез провода вызовет перегрев при нагрузке и некорректную работу привода.
Как выбрать сечение кабеля: таблица ориентировочных значений
Выбор сечения кабеля зависит от мощности двигателя, длины линии и условий прокладки. Ниже приведены ориентиры, которые используют монтажники, но они не заменяют расчета с учетом местных условий и коэффициентов длительности нагрузки.
| Мощность привода (прибл.) | Тип питания | Типичный номинал автомата | Рекомендуемое сечение кабеля для длины <20 м | Примечание |
|---|---|---|---|---|
| до 500 Вт | 230 В однофазный | 6–10 A | 1.5–2.5 мм2 | Подойдет для коротких трасс, но учитывать пусковой ток |
| 500–1200 Вт | 230 В однофазный | 10–16 A | 2.5 мм2 | Частый диапазон для частных ворот |
| 1200–2500 Вт | 230 В однофазный / 400 В | 16–20 A | 4 мм2 | Можно использовать для тяжелых или длинных ворот |
| более 2500 Вт | 400 В трехфазный | 20 A и выше | 6 мм2 и больше | Требуется точный расчет и, скорее всего, трехфазная линия |
Эта таблица дает общее представление. Для точного подбора сделайте расчет падения напряжения и учитывайте пусковой ток мотора. Неправильный выбор сечения вызывает прогрев провода и срабатывание защиты.
Защита цепи: автоматы, УЗО, предохранители и вводной разъединитель
Для линии привода обязательны устройства защиты: автоматический выключатель для защиты от перегрузок и короткого замыкания, а также дифференциальная защита — УЗО или RCBO — для предотвращения утечек на землю. На практике многие используют RCBO, совмещающее функции автоматического выключателя и УЗО.
Установите отдельную фазу в щитке для ворот с собственным номиналом, чтобы при неисправности не отключать весь дом. Рядом с воротами полезно поставить внешний разъединитель-рубильник в герметичном исполнении для работы сервисных служб и экстренного отключения.
Если система включает аккумуляторный блок, позаботьтесь и о защите батареи: предохранитель в положительном проводе и грамотная схема зарядки. Это продлевает срок службы аккумулятора и защищает систему от коротких замыканий.

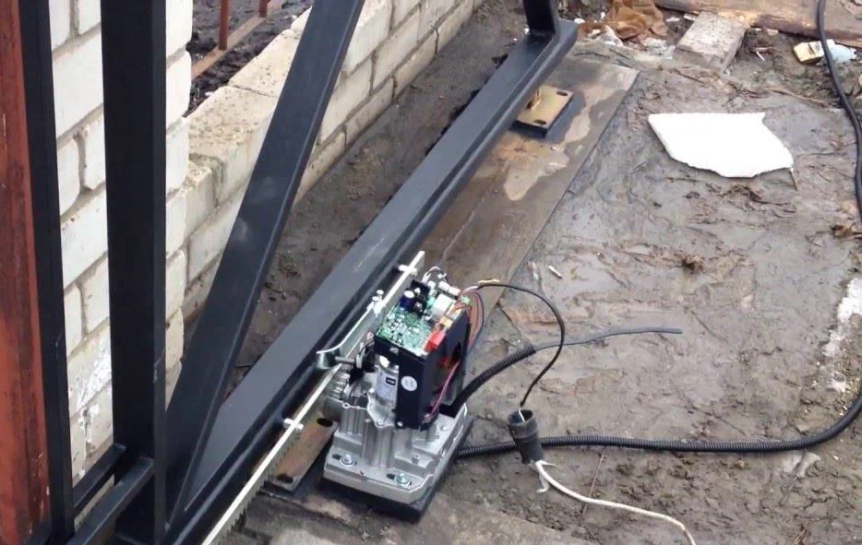

Источник: avatars.mds.yandex.net Прокладка кабеля: практические советы
Перед прокладкой подготовьте все материалы: кабель в нужном сечении, гофру или трубу, герметичные вводы, крепеж и коробки. На стыках используйте клеммные колодки в распределительных коробках, которые защищены от влаги и пыли.
При подземной прокладке добавьте предупредительную пластиковую ленту над гофрой, чтобы при будущих земляных работах кабель не повредили. В местах, где кабель входит в привод, используйте гермовводы и уплотнения, чтобы исключить попадание влаги на клеммы.
Не натягивайте кабель чрезмерно, оставьте запас длины для обслуживания. Крепите гофру с шагом, который предотвратит провисание и не позволит птицам устроить гнездо около проводки.
Подключение привода к блоку управления
Блок управления — это «мозг» автоматики ворот. На плате обычно есть клеммы питания L, N и PE для земли, выходы на мотор(ы) и разъемы для датчиков безопасности: фотоэлементов, краев, концевиков и пультов.
Питание подается сначала на плату управления, затем уже распределяется на двигатель через встроенные или внешние контакторы. Подключая, следуйте схеме производителя. Неправильное подключение фаз может привести к поломке электроники или мотор-редуктора.
Обычно к проводам мотора подходят маркировки для открытия и закрытия. При трехфазных моторах важен порядок фаз для направления вращения; при ошибке направления его меняют перестановкой двух проводов или настройкой в блоке управления.
Подключение датчиков безопасности и периферии
Безопасность должна быть устроена до первых запусков. Установите фотоэлементы на уровне, который гарантирует выявление объектов любого роста, и проверяйте их работу на этапе подключения.
Контакты краевого датчика и рихтовки препятствуют прижатию. Их подсоединяют к специализированным входам блока, часто обозначенным как «Safety» или «S». Для этих линий лучше использовать экранированные кабели во избежание наводок.
Если в системе есть петля индуктивности для обнаружения автомобиля, подведите отдельный кабель к детектору с учетом его местоположения и требований по заземлению. Нередко петлю делают по инструкции производителя и подключают к соответствующему входу контроллера.
Заземление и молниезащита
Крепкое заземление — обязательный элемент. Металлические части ворот, корпус привода и рама должны быть надежно заземлены отдельным проводником сечением не менее указанного в регламенте. Это снижает риск поражения током и подавляет помехи.
Установка газоразрядных разрядников или варисторов на входе питания поможет защитить электронику от импульсных перенапряжений, вызванных грозой. В районах с высокой молниевой активностью рекомендуется комплексная молниезащита, включая громоотводы и правильное заземление контура.
При наличии солнечных панелей или других источников энергии потребуется отдельная согласованная схема заземления и защиты, которую должен проверить специалист по электробезопасности.
Настройка и тестирование после подключения
Первичный запуск выполняется без нагрузки — установите ворота в открытое положение и включите питание, следя за нагревом и посторонними звуками. Если всё нормально, переключитесь на боковые циклы и отрегулируйте концевые выключатели или параметры в блоке управления.
Отдельно протестируйте реакцию на препятствия: положите мягкое препятствие и убедитесь, что ворота корректно останавливаются и/или возвращаются. Проверьте совместную работу фотоэлементов и краевых датчиков в разных условиях освещения.
Запишите настройки в сервисной книжке: усилие, время открытия и закрытия, параметры автозакрывания. Это упростит обслуживание и сохранит исходные параметры при сбросе настроек.

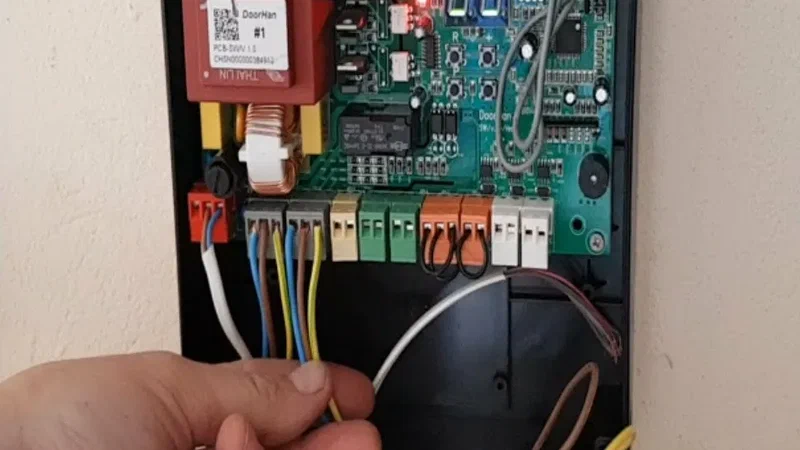

Источник: avatars.mds.yandex.net Обслуживание: что и как часто проверять
Регулярное обслуживание продлевает срок службы автоматики. Осмотр и смазка механических узлов рекомендуется каждые 6–12 месяцев в зависимости от интенсивности эксплуатации и условий окружающей среды.
Проверяйте крепления, состояние кабелей, работу концевых выключателей и датчиков. Аккумуляторы резервного питания обычно меняют каждые 3–5 лет, их состояние контролируется по результатам нагрузочных тестов.
Ведите журнал работ: даты проверок, что заменено, какие настройки были изменены. Это экономит время при диагностике и помогает мастерам быстрее понять историю устройства.
Типичные ошибки при подключении и как их избежать
Частые ошибки — это экономия на сечении кабеля, отсутствие защит по дифференциальному току, плохая герметизация вводов и незаземленные металлические части. Все эти недочеты приводят к поломкам и опасным ситуациям.
Не прокладывайте силовые и сигнальные кабели в одном канале без экранирования. Электромагнитные наводки могут мешать работе датчиков и пультов управления. Для слаботочных линий используйте отдельную гофру и экранированные провода.
Ещё одна ошибка — установка датчиков слишком низко или высоко. Фотоэлементы и лазерные датчики нужно монтировать по инструкции производителя и проверять их выравнивание после установки ворот.
Диагностика неисправностей: краткий чек-лист
Если ворота не реагируют на команду, сначала проверьте наличие напряжения на входе блока управления и состояние предохранителей. Часто дело в банальной потере питания или сработавшем автомате.
Далее осмотрите индикаторы на плате управления: большинство современных контроллеров выдают коды ошибок, которые помогают найти причину. Подробные коды и их расшифровка обычно есть в руководстве пользователя.
Проверьте работу датчиков безопасности по очереди: отключите фотоэлементы и проверьте, меняется ли поведение. Если после замены батарей в пультах ворота перестали реагировать, перезапишите пульты в память блока.
Пример из практики: одна установка и маленький сюрприз
В одном из моих проектов я монтировал откатные ворота на загородном участке, где заказчик захотел, чтобы кабель скрывали под плиткой дорожки. План выглядел просто, но при рытье обнаружили старый кирпичный фундамент 70 см глубиной.
Пришлось менять маршрут на наружную прокладку по забору и защитить кабель металлической гофрой в сочетании с антивандальным коробом. Это добавило затраты и время, но в результате коммуникации стали доступными для обслуживания, а заказчик был доволен аккуратной внешней отделкой.
Этот случай напоминает о важности тщательного обследования участка до начала работ и запасе планов на случай непредвиденных препятствий.
Источник: security-master.ru Когда стоит доверить всё профессионалам
Если на линии требуется трехфазное питание, если место монтажа сложное с точки зрения молниезащиты или если есть сомнения в расчетах сечения кабеля и защиты — не экспериментируйте. Профессиональный электрик обеспечит соответствие нормам и оформит документы в случае необходимости.
Также рекомендую привлекать специалистов для интеграции ворот в систему умного дома: правильная коммутация с контроллерами и безопасная связь с сетью требуют компетенций в слаботочных системах и кибербезопасности.
Хороший установщик не только подключит и настроит, но и оставит рекомендации по обслуживанию, а также предоставит гарантию на работы. Это стоит дополнительных вложений и убережет от будущих проблем.
Электрическое подключение ворот — это сочетание электротехники, аккуратной прокладки и внимания к безопасности. Если подойти к делу системно, предусмотреть защиту, заземление и датчики, ворота прослужат долго и не доставят хлопот. Вопросы по конкретным моделям приводов и расчёту параметров лучше решать с учетом документации производителя и, при необходимости, советом вашего электрика.
