Проектирование и устройство проема для гаражных ворот — задача, где мелочи решают многое. Небрежный замер, неправильная перемычка или пропущенная теплоизоляция выльются в проблемы при монтаже и эксплуатации. В этой статье я последовательно разберу все этапы: планирование, измерения, подготовку стены, монтаж крепежа и типичные ошибки, которых можно избежать.
Источник: avatars.mds.yandex.net Почему важно грамотно подходить к подготовке проема
Проем под гаражные ворота — это не просто «дырка» в стене, это конструктивный элемент здания. Неправильные размеры или слабая опора могут привести к деформации ворот, перекосу направляющих и ускоренному износу механизма.
Кроме механики, важно учитывать тепло- и гидроизоляцию, вопросы безопасности и удобство пользования. Хорошо продуманный проем облегчает монтаж, продлевает срок службы ворот и снижает риск дорогостоящих переделок в будущем.
Функции проема в конструкции гаража
Проем воспринимает нагрузку от ворот, передаёт её на стену и перемычку, обеспечивает необходимый зазор для направляющих и автоматики. От точности выполнения зависит плавность хода полотна и герметичность при закрытии.
Также он участвует в микроклимате гаража: через щели уходит тепло, а при отсутствии уплотнений в помещение попадает влага. Поэтому проем нужно рассматривать как часть цельной системы, а не отдельный этап.
Планирование: что учитывать перед началом работ
Прежде чем браться за молоток, нужно определиться с типом ворот, их размерами, весом и способом крепления. От этих параметров зависят размеры проема, тип перемычки и требуемая арматура.
Надо учесть и дополнительные требования: наличие встроенной калитки, электрической автоматики, утепления и внешней отделки. Заранее продумайте проём для проводки датчиков и концевиков.
Выбор типа ворот и влияние на размеры
Секционные ворота требуют свободного пространства над проемом для установки направляющих и пружинного механизма. Рулонные модели заполняют верхнюю часть щита, поэтому пространство над проемом используется по-другому.
Распашные створки зависят от ширины и наличия свободного пространства перед гаражом. Откатные системы требуют бокового запаса на откат полотна в сторону. Каждый тип диктует свою конструктивную логику.
Нормативные требования и безопасная эксплуатация
Существуют строительные нормы и правила, касающиеся несущих конструкций и теплоизоляции. Внимательно изучите местные требования по устройству перемычек и допускам для анкеров.
Помните о безопасности: предусматривайте надежное крепление автоматических приводов и защиту от защемления. Небольшие инвестиции в надежность окупаются отсутствием аварий и ремонтов.
Источник: a1.drive-data.ru Точные замеры: базовые правила и допустимые отклонения
Точная геометрия проема — залог того, что ворота сядут правильно и без лишних усилий. Даже десяток миллиметров неправильного размера может привести к проблемам с монтажом направляющих и уплотнений.
При измерениях фиксируйте три ключевых параметра: ширину, высоту и диагонали проема, чтобы выявить перекосы стен. Помните о двух типах размеров — чистый световой проем и величина наружного коробочного проема.
Инструменты и методика измерений
Минимальный набор: рулетка 5–10 метров, уровень (лучше лазерный), отвес и угольник. Лазерный дальномер ускоряет работу и повышает точность замеров по длине и диагоналям.
Измеряйте ширину в трёх точках: вверху, посередине и внизу. Высоту — справа, по центру и слева. Фиксируйте разницу и определяйте, нужна ли корректировка перемычки или подработки стены.
Таблица: типовые размеры для популярных моделей
Ниже приведены ориентировочные параметры, которые помогут выбрать подходящий размер проема до заказа ворот. Это общие значения; всегда уточняйте у производителя конкретные припуски.
| Тип ворот | Ширина полотна, мм | Высота полотна, мм | Рекомендуемый световой проем, мм |
|---|---|---|---|
| Одинарные секционные | 2000–2600 | 2000–2400 | +50–100 по ширине, +50 по высоте |
| Двойные секционные | 2800–5200 | 2000–2400 | +50–150 по ширине, +50 по высоте |
| Рулонные (рольставни) | 1200–6000 | 1500–3500 | по размерам корпуса и направляющих |
| Распашные | 1200–1500 на створку | 2000–2400 | с запасом для открывания |
Пошаговая инструкция измерения проема
Хороший замер начинается с осмотра стены и подготовки инструментов. Уберите временные препятствия и зафиксируйте точки контрольных измерений.
Сделайте три измерения по ширине и высоте, затем проверьте диагонали. Сравните результаты, чтобы понять, есть ли перекосы или отклонения по углам.
Шаг 1. Установка контрольных линий
Нанесите на стену вертикальные и горизонтальные контрольные линии по строительному уровню. Это поможет визуально оценить геометрию и избежать ошибок при сверлении анкеров.
Контрольные линии особенно полезны при старых стенах с нерегулярной поверхностью — они покажут, где потребуется выравнивание.
Шаг 2. Привязка к нулевой отметке пола
Определите уровень чистого пола внутри гаража и на улице. Разница в высоте может потребовать порога определённой высоты или уклона в отливе.
Если планируется утепление пола или настил, учтите толщину будущего покрытия в окончательных размерах проема.
Шаг 3. Учёт зазоров и припусков
Производители ворот указывают припуски для боковых и верхних зазоров. Обычно по бокам оставляют 10–20 мм, сверху 50–100 мм — в зависимости от механизма.
Не сокращайте эти зазоры «впритык» — против попыток сэкономить место в будущем может потребоваться демонтаж и переделка.
Стены, перемычки и несущие элементы
Стена, в которой вырезается проем, должна выдерживать нагрузки от перемычки и воротного механизма. Ошибки на этом этапе приводят к трещинам и провисанию.
Правильный выбор материала перемычки — ключ к долговечности. Это может быть стальная болтовая конструкция, железобетонная плита или сборная стальная балка.
Материалы стен и особенности подготовки
Кирпичные и блоковые стены чаще требуют усиления: перемычки монтируют на опоры и уплотняют цементной стяжкой. Монолитный бетон проще в плане прочности, но требует более сложной резки проема.
При работе с деревянными стенами нужно учитывать влажность и вероятность усадки; в таких случаях усиливают перемычку металлическим профилем.
Монтаж перемычки
Установка перемычки начинается после расчёта нагрузки. Для секционных ворот часто применяют стальные двутавровые балки или усиленные швеллеры со стяжкой по бокам.
Обратите внимание на качественное уплотнение стыков и антикоррозийную обработку стальных элементов. Влага в этом узле особенно вредна.

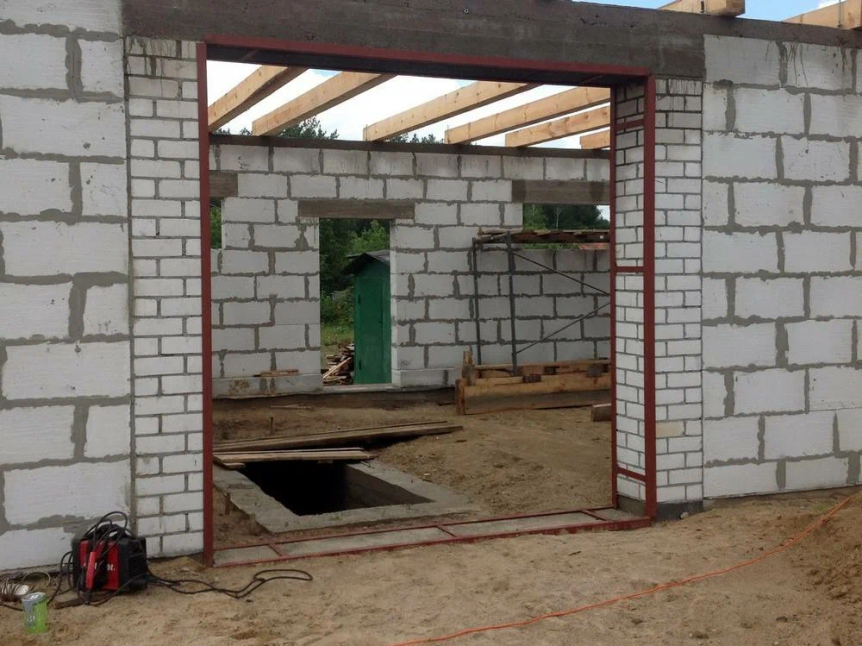

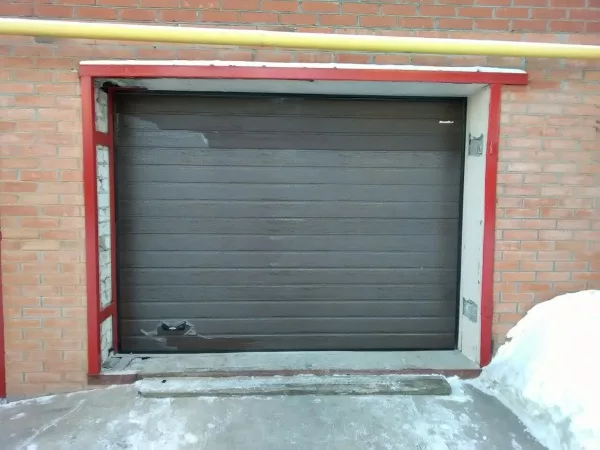

Армирование и усиление проема
Если ширина проема превышает определённую величину, требуется армирование по расчёту инженера. Арматура распределяет нагрузку и предотвращает образование трещин.
Часто применяют армопояс или встраиваемые уголки с анкерами. Эти элементы повышают жёсткость и облегчают крепление направляющих.
Источник: a1.drive-data.ru Крепеж и закладные элементы
Пластиковые или слабые крепежи в зоне ворот — рецепт проблем. Выбирать следует анкерные болты и анкеры по металлу с расчётом на статические и динамические нагрузки.
Закладные пластины помогают равномерно распределить усилия и упрощают замену механики в будущем без разрушения стены.
Типы крепежа и их особенности
Для бетонных стен оптимальны высокопрочные анкерные болты и химические анкеры. Для кирпича лучше применять анкера с большой площадью опоры или монтажные пластины.
В деревянных конструкциях применяют длинные винты с резьбой по дереву и металлические уголки. Всегда учитывайте возможный циклический характер нагрузок от открывания и закрывания.
Расположение закладных и отверстий
Закладные должны располагаться так, чтобы обеспечить прямой доступ для затяжки и обслуживания. Места прокладки кабелей для автоматики тоже продумываются заранее.
Избегайте сверления в зонах, где проходят коммуникации. Перед началом сверления стоит сделать небольшую разведку и уточнить план проводки.
Особенности для разных видов ворот
Каждый тип ворот диктует свои требования к проему: высота и боковые зазоры, конструкция верхней перемычки и необходимость боковых направляющих. Эти различия влияют и на удобство монтажа, и на эксплуатацию.
Ниже — краткий разбор важных нюансов для популярных систем, чтобы вы могли заранее учесть всё необходимое.
Секционные ворота
Для секционных систем ключевой элемент — свободное пространство над проемом для размещения направляющих и пружин. Размер «подъёма» указывается производителем и бывает стандартным, низким и высоким.
При заказе учитывайте высоту перемычки и монтажные полосы. Часто приходится делать дополнительное укрепление верхней части проема, чтобы выдержать динамическую нагрузку.
Рулонные ворота
Рольставни компактно сворачиваются в короб над проемом, поэтому важна глубина установки и крепление коробной части. Внешний вид коробки влияет на фасад, а доступ к механизму должен быть обеспечен для обслуживания.
При ограниченной высоте над проемом выбирайте модели с уменьшенным диаметров вала или встроенным коробом. Это минимизирует внешний выступ и сохраняет эстетику.
Распашные и откатные ворота
Распашные створки требуют свободного пространства перед гаражом и чёткой геометрии проема, чтобы створки не задевали коробку и уплотнения. Качество петлей и прочность опор решают долговечность системы.
Откатные ворота требуют бокового зазора по всей длине отката и ровного фундамента для направляющей. Малейший перекос короба приведёт к заеданию и износу роликов.
Монтаж ворот: последовательность работ
Монтаж начинается с установки направляющих и закладных, затем крепят пружины или вал, устанавливают полотно и подключают автоматику. Каждый шаг должен быть проверен на отклонения и соответствие проекту.
Правильная установка защитных и уплотняющих элементов сразу после монтажа исключит многие проблемы в будущем.
Ключевые моменты при установке направляющих
Направляющие должны быть строго вертикальны и параллельны друг другу. Любое отклонение влияет на срок службы роликов и на работу автоматики.
Закрепляйте направляющие на анкерные болты с шагом, указанным производителем. При необходимости используйте монтажные пластины для распределения нагрузки по стене.
Регулировка натяжения пружин и балансировка
Неправильно настроенные пружины — частая причина внезапного сложного закрытия или подъема ворот. Регулировать натяжение должны квалифицированные специалисты при соблюдении техники безопасности.
Балансировка полотна проверяется ручным открытием и закрытием. Наличие самоподъёма или самостоятельного опускания укажет на необходимость дополнительной настройки.
Подключение автоматики и безопасность
Автоматика должна быть подключена с учётом защитного заземления и правильной точки питания. Датчики безопасности и фотоэлементы устанавливаются так, чтобы исключить случайное защемление.
Обязательно протестируйте аварийный разрыв и ручное открывание на случай отключения электричества. Прописные правила техники безопасности сохраняют жизнь и здоровье пользователей.
Источник: ворота.рф Типичные ошибки и способы их избежать
Самые частые просчёты — неправильный замер, недостаточное усиление перемычки и неправильный подбор крепежа. Эти ошибки приводят к дополнительным затратам и переработкам.
Планируйте работу с инженером или опытным монтажником, особенно если проем в несущей стене. Часто спасает предварительный чертёж и согласование с производителем ворот.
Ошибки при замерах
Зачастую измеряют только средние значения ширины и высоты и забывают про диагонали — это приводит к перекосу. Другой промах — игнорирование неровностей пола и будущих настилов.
Решение простое: делайте замеры в нескольких точках и учитывайте все активные слои, которые появятся в процессе отделки.
Проблемы с креплением
Крепление лёгким анкерами к старой кладке может со временем вырваться. Особенно это заметно при частом использовании ворот и динамической нагрузке от мотора.
Лучше использовать химические анкеры или металлические закладные, распределяющие нагрузку. Это дороже, но гарантирует долговечность узла.
Обслуживание и долговечность
Регулярное обслуживание продлевает срок службы ворот и уменьшает риск внезапных поломок. Обслуживание включает смазку направляющих, проверку натяжения пружин и состояние уплотнителей.
Я рекомендую вести журнал работ по обслуживанию: даты, проведённые операции и замечания. Это упрощает планирование ремонта и поддерживает работоспособность системы.
Периодичность и перечень работ
Раз в полгода проверяйте натяжение пружин, состояние роликов и направляющих. Смазывать точки трения стоит один-два раза в год, а уплотнители — заменять по мере износа.
После сильных ветров или града осмотрите короб и направляющие на предмет деформаций. Своевременное устранение мелких дефектов экономит деньги и время.
Признаки надвигающейся неисправности
Шумы при движении, заедания в крайних положениях и неровное закрытие — сигналы к диагностике. Не откладывайте проверку, особенно если проблема проявляется чаще.
Часто причина — перекошенный проем или ослабленные крепления. Быстрая корректировка устраняет большинство подобных симптомов.
Источник: ворота.рф Практические советы и личный опыт
На практике я видел множество случаев, когда экономия на подготовке приводила к затратам вдвое большим. Один пример: неутеплённый проем и уплотнители низкого качества — в итоге за зиму на автоматику попала влага и потребовался капитальный ремонт.
Из личного опыта: лучше потратить время на пару дополнительных замеров и грамотно заказать перемычку, чем потом месяц ждать поставку и переделывать стену. Мне приходилось переделывать проем после неудачной установки — работы заняли вдвое больше времени и средств.
Практические лайфхаки
- При замерах используйте лазер для диагоналей — он точнее и быстрее.
- Если стена старая, заказчик должен предусмотреть запас по высоте для возможной выравнивающей обшивки.
- Делайте фото контрольных точек при начальном замере — это поможет при общении с производителем и монтажниками.
Эти простые приёмы помогают избежать неверного понимания на этапе заказа и ускоряют монтажные работы.
Смета и планирование бюджета
Расходы включают материал на перемычку, стоимость ворот, крепеж, утепление, электрику и работу монтажников. Правильное планирование позволяет избежать сюрпризов и перерасхода средств на этапах демонтажа и переделки.
Подготовьте детальную смету с учётом запасных элементов и непредвиденных работ на 10–15 процентов от общей стоимости. Это обычная практика при строительстве и ремонте.
Примерная разбивка расходов
| Статья | Доля в бюджете, % |
|---|---|
| Ворота и механика | 50–60 |
| Перемычка и закладные | 10–15 |
| Крепёж, анкерные элементы | 5–10 |
| Утепление и уплотнители | 5–10 |
| Монтаж и электрика | 10–20 |
Краткий чек-лист перед заказом ворот
Ниже приведён упрощённый список, который поможет не забыть важные моменты при подготовке проема и заказе ворот. Пройдитесь по пунктам и отметьте всё необходимое перед покупкой.
- Точные замеры ширины, высоты и диагоналей проема.
- Выбор типа ворот с учётом места и климата.
- Расчёт и подготовка перемычки, армирование, если требуется.
- План по утеплению и гидроизоляции узла.
- Определение точек крепления и прокладки электропроводки.
- Составление сметы с запасом на непредвиденные работы.
Источник: avatars.mds.yandex.net Заключительные мысли перед началом работ
Проем под гаражные ворота — тот участок, где грамотное планирование экономит силы и деньги в долгосрочной перспективе. Подойдите к проекту как к части здания, а не как к временной задаче.
Используйте проверенные материалы, соблюдайте рекомендации производителей и не пренебрегайте помощью профессионалов при сложных несущих конструкциях. Вложенные усилия окупаются в виде тихой, надёжной работы ворот на многие годы.
