Шлагбаум — простое и эффективное устройство для контроля проезда на частный участок, дачу или парковку. В этой статье я пошагово разберу варианты конструкции, подбор материалов, расчёты, сборку и наладку, чтобы вы могли самостоятельно собрать надёжный и безопасный подъёмный барьер. Информация собрана из личного опыта и проверенных источников, без лишних общих слов и с упором на практическую пользу.
Источник: roleta23.ru Зачем собирать шлагбаум самостоятельно
Сделать собственный подъёмный барьер выгодно по нескольким причинам: экономия средств, возможность адаптировать конструкцию под конкретные условия и удовольствие от работы руками. Часто заводские решения либо слишком дорогие, либо не подходят по длине стрелы или по стилю ограждения.
Самодельный вариант даёт контроль над материалами и качеством сборки. При правильном подходе по себестоимости вы получите функциональный и долговечный механизм, сравнимый с заводскими изделиями.
Важно учесть, что самостоятельная сборка требует аккуратности и понимания основных механических и электрических принципов. Последовательность действий и соблюдение техники безопасности — ключ к долговечной конструкции.
Типы подъёмных барьеров и выбор схемы
Схема шлагбаума зависит от цели и бюджета. Для частного дома чаще всего подходят три решения: ручной с противовесом, пружинно-уравновешенный и моторный электрический. Каждый вариант имеет свои сильные стороны и нюансы монтажа.

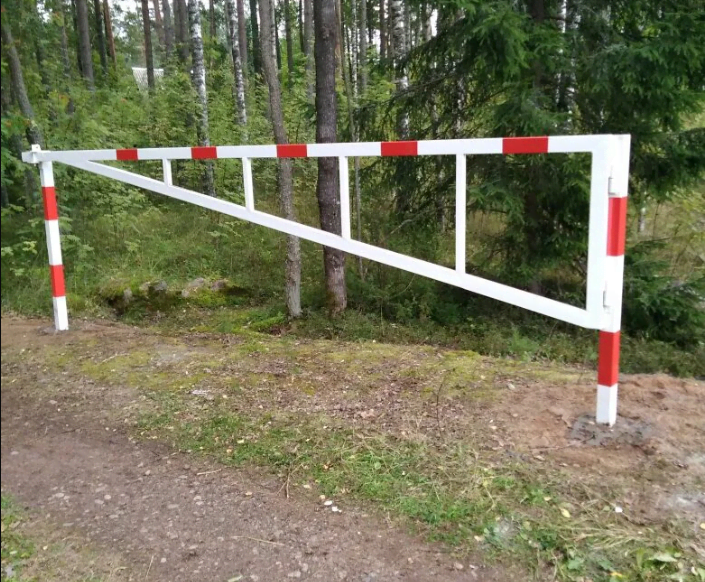

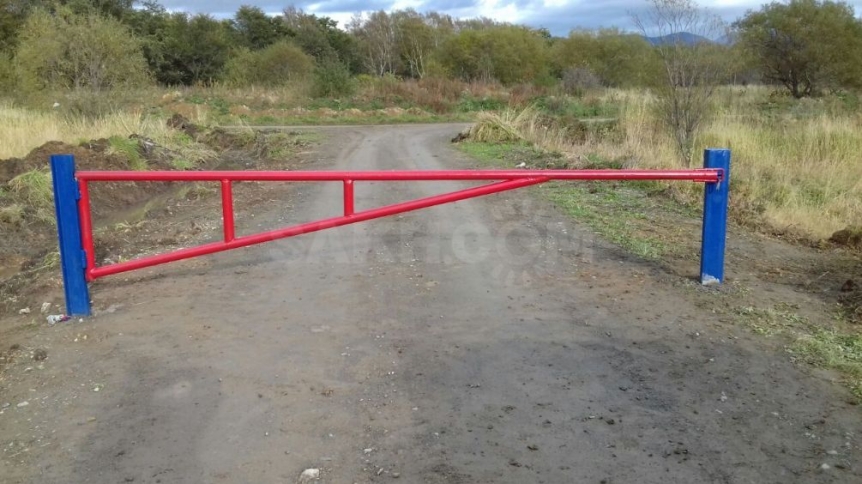

Ручной шлагбаум с противовесом прост в изготовлении и не требует электроэнергии. Он надёжен и легко ремонтируется, но требует физического усилия при управлении. Пружинное решение требует точного подбора элементов, зато ход стрелы получается более плавным.
Электрический подъёмный механизм удобен в эксплуатации и может работать с пультом, кнопкой или системой доступа. При этом он требует грамотной установки электрики, ограничителей хода и датчиков безопасности, а также защиту от атмосферных воздействий.
Короткие характеристики основных типов
Ручной шлагбаум экономичен и прост, подходит для редко используемых въездов. Пружинное решение балансирует нагрузку и уменьшает усилие при подъёме. Электрический вариант оптимален для частых проездов и удалённого управления.
Выбор зависит от частоты использования, длины стрелы и доступности электропитания. Дальше я опишу конструкционные особенности и приведу практические рекомендации по каждому варианту.
Источник: avatars.mds.yandex.net Инструменты и материалы: что потребуется
Для изготовления потребуются базовые инструменты слесаря и сварщика, набор электроинструментов и расходники. Я приведу полный перечень, чтобы вы могли заранее подготовиться и не прерывать работу.
Ниже таблица с основными материалами и примерными количествами для шлагбаума длиной стрелы до 4 метров. При других размерах потребности меняются пропорционально.
| Наименование | Ориентировочное количество | Примечание |
|---|---|---|
| Труба профильная 60×40 мм (сталь) | 4–6 м | Для стрелы и распорок |
| Труба круглая Ø60–80 мм | 0,7–1,0 м | Для оси стойки |
| Листовая сталь 3–5 мм | 0,5 м² | Крепежные пластины, крышка редуктора |
| Подшипники скольжения/роликовые | 2 шт | Для оси вращения |
| Противовес (чугун/бетон) | 10–30 кг | Зависит от длины стрелы |
| Электродвигатель 0,5–1,5 кВт (опция) | 1 шт | С редуктором или с зубчатой передачей |
| Ограничители хода, концевые выключатели | 2 шт | Для верхней и нижней точек |
| Фундаментная опалубка и анкерные болты | на 1 стойку | Бетон М200–М300 |
Инструменты: сварочный аппарат, болгарка с отрезными и шлифовальными дисками, дрель, набор сверл, ключи, рулетка, уровень, киянка, измерительный уголок. Желательно иметь тиски и слесарный верстак для более точной работы.
При выборе материалов отдавайте предпочтение оцинкованным или защищённым покрытиям для длительной эксплуатации на улице. Для стрелы возможен выбор алюминиевой конструкции, если важна лёгкость и коррозионная стойкость.
Проектирование: длины, нагрузки и расчёты
Проектирование начинается с определения длины стрелы и места установки стойки. Чем длиннее стрела, тем больше момент на оси и тем серьёзнее должна быть опора. Основной расчёт — момент инерции и требуемый крутящий момент двигателя или противовеса.
Простейшую оценку крутящего момента можно получить из отношения силы ветра и веса стрелы. Если вес стрелы равен W ньютонов и цент масс находится на расстоянии L/2 от оси, то момент M ≈ W·(L/2). Запас прочности нужен минимум 1.5–2 раза.
Для электропривода ориентируясь на требуемое время подъёма, можно оценить мощность. Приблизительная формула: мощность P = M·ω, где ω — угловая скорость в рад/с. Для практической оценки удобнее считать: P (Вт) ≈ M (Нм)·2π·n / 60, где n — обороты двигателя в об/мин, учитывая редуктор.
Пример расчёта для 4-метровой стрелы
Предположим масса стрелы 12 кг, длина 4 м. Центр массы примерно в середине, на 2 м от оси. Вес W ≈ 12·9.81 ≈ 118 Н. Момент M ≈ 118·2 ≈ 236 Н·м.
С учётом сопротивления подшипников и ветровой нагрузки разумный запас 2 раза даёт требуемый момент ≈ 472 Н·м. Используя редуктор 1:50 и двигатель с крутящим моментом 10 Н·м, на выходе получится 500 Н·м. Следовательно, практичный выбор — редукторный двигатель около 0.75–1.0 кВт.
Эти расчёты приблизительны, но дают ощущение порядка величин. Точные значения зависят от формы стрелы, аэродинамики, подшипников и условий эксплуатации.
Фундамент и установка стойки
Качественный фундамент — основа долговечности. Для металлической стойки чаще всего делают бетонную подушку с закладной деталью, в которую вставляется труба-основание или крепятся анкерные болты.
Глубина заложения зависит от климатических условий и типа грунта. В регионах с морозным пучением стоит заглублять ниже глубины промерзания или использовать сваи. В большинстве случаев достаточно ямы 40–60 см по глубине и 30–50 см в диаметре под головную опору.
В опалубке закрепляются анкерные болты или приваривается футорка. После заливки бетона рекомендуется ждать не менее 7 дней до дальнейших работ при теплой погоде и 28 дней для полной прочности при стандартных условиях.
Изготовление стрелы: конструкция и детали
Стрела — наиболее заметный элемент и в то же время источник проблем при неудачной конструкции. Труба профильная 60×40 мм с внутренним усилением или алюминиевый профиль с коробчатым сечением дают хорошее соотношение прочности и веса.
Если стрела длинная, добавьте внутренний ребро жёсткости или треугольные распорки. На концах установите ограничители и накладки из пластика или резины, чтобы уменьшить удар при закрытии. Обязательно покрасьте поверхность и нанесите световозвращающую полоску для безопасности.
Крепление стрелы к оси должно позволять лёгкое снятие для обслуживания. Используйте качественные болты, шплинты и фиксаторы. Подшипники выбирайте с запасом по нагрузке, а посадочные места укрепляйте пластинами.
Источник: alrf.ru Механизм подъёма: варианты и сборка
Для ручной версии наиболее просты противовесы или роликовая система с тросом. Противовес можно выполнить из бетона в форме груза, зафиксированного внутри корпуса стойки. Такие решения надёжны и не требуют сложной механики.

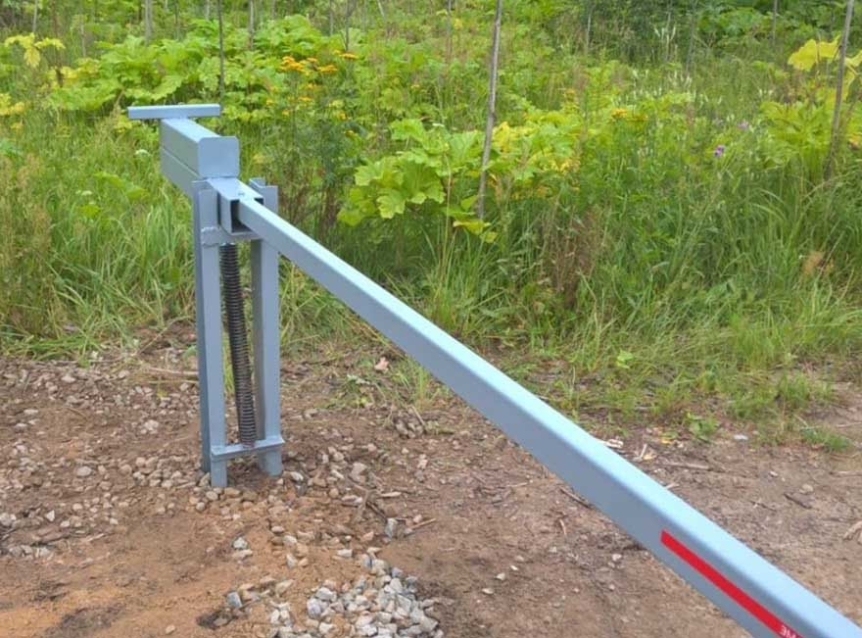

Пружинная балансировка реализуется с помощью торсионных или растяжимых пружин, установленных на оси. Этот вариант уменьшает усилие при подъёме и делает ход стрелы плавным. Правильная настройка пружин критически важна для долгой эксплуатации.
Электропривод предполагает применение двигателя с редуктором, кареткой, либо линейного привода. Ключевые элементы: мотор-редуктор, тормоз, концевые выключатели для верхней и нижней позиции и система управления с реле или контроллером. При выборе мотора ориентируйтесь на ранее рассчитанный крутящий момент и интенсивность использования.
Электрическое подключение и безопасность
Электропитание для шлагбаума должно защищаться автоматом и УЗО. Все кабели прокладывайте в гофротрубе или кабель-канале. При необходимости устанавливайте батарейный блок резервного питания на случай отключения электричества.
Обязательные элементы безопасности: фотоэлементы для обнаружения препятствий, аварийный размыкатель и ручной привод для экстренного открывания. Контакты концевых выключателей надо закрепить и отрегулировать для точного срабатывания.
Рекомендуется использовать контроллер с плавным стартом и остановкой для уменьшения ударных нагрузок. Также полезна функция автоматического закрытия с таймером и интеграция с домофоном или видеокамерой.
Монтаж и наладка: последовательность работ
Монтаж начинается с установки опоры на фундамент и проверки вертикальности. После закрепления стойки устанавливают подшипниковый узел и проверяют свободный ход оси без стрелы. Это важный этап для контроля зафиксированных параметров.
Далее устанавливают стрелу и подключают механизм подъёма. Для ручных систем проверяют балансировку и при необходимости подгоняют противовесы. Для моторных — крепят редуктор, устанавливают концевые выключатели и выполняют пробные циклы.
Наладка включает регулировку упоров, настройку времени разгона и торможения, проверку срабатывания датчиков безопасности и тестирование в условиях ветра и при имитации препятствий. После успешных испытаний следует защита электроники от влаги и закрепление всех кабелей.
Безопасность и защита от вандализма
Шлагбаум должен защищать людей и технику, а не создавать риск. Установка фотоэлементов, светоотражающих элементов и предупредительных знаков обязательна для общественных или часто используемых проездов. Правильное освещение усиливает видимость в тёмное время суток.
Для защиты механизма от вандалов используйте закрываемый корпус редуктора и замки на доступ к электропитанию. При угрозе повреждения стрелы можно предусмотреть быстросъёмный механизм, позволяющий снять её за несколько минут.
Важно предусмотреть аварийное управление: ручной привод, разблокирующие болты или сцепления, которые не потребуют специальных инструментов для открытия при необходимости. Эти решения экономят время и предотвращают травмы.
Личный опыт: что я делал и каких ошибок избегал
Когда я делал первый самодельный барьер для дачи, основной ошибкой стало недооценивание ветровой нагрузки. Стрела была лёгкой, но без должного усиления она начала вибрировать при сильном ветре, что быстро износило подшипники.
В следующем проекте я использовал более жёсткую коробчатую трубу и добавил внутренние ребра жёсткости. Это заметно увеличило срок службы и уменьшило нагрузку на привод. Опыт показал, что правильная балансировка важнее экономии на материалах.
Также полезным оказалось устройство быстрого демонтажа стрелы для зимнего хранения. Один сезон такой защиты сэкономил мне время и деньги на ремонт и перекраску.
Источник: forum.ngs.ru Обслуживание и эксплуатация
Регулярное обслуживание продлевает срок службы. Раз в полгода проводите визуальный осмотр, проверяйте затяжку болтов, состояние подшипников и целостность кабелей. Смазывайте подшипники рекомендованным маслом или консистентной смазкой.
Весной и осенью проверяйте балансировку и состояние пружин или противовесов. В холодный период рекомендуется тестировать электропривод и батарейный резерв, так как низкая температура снижает ёмкость аккумуляторов.
При первых признаках повышенного шума или люфта действуйте быстро: замена подшипников или подтяжка крепежа обойдётся дешевле, чем капитальный ремонт или замена редуктора.
Примерный бюджет и сроки работ
Бюджет сильно варьируется: ручной механизм можно собрать за сумму от 6–12 тысяч рублей, при условии наличия некоторых материалов. Электрический шлагбаум с мотором и контроллером обойдётся от 25–60 тысяч рублей в зависимости от качества компонентов.
| Элемент | Ручной (руб) | Электрический (руб) |
|---|---|---|
| Стойка и стрела | 3000–6000 | 4000–8000 |
| Противовес/пружины | 500–1500 | 1000–3000 |
| Мотор и редуктор | — | 10000–25000 |
| Электроника и датчики | 500–1500 | 3000–8000 |
| Фундамент и крепеж | 1000–3000 | 1000–3000 |
Сроки работ зависят от навыков и готовности материалов. При наличии всего необходимого ручной шлагбаум можно собрать за 2–3 дня. Электрическая версия потребует 4–7 дней на сборку, монтаж и настройку, плюс время на затвердевание фундамента.
Если вы не уверены в электромонтаже, лучше привлечь специалиста для подключения и наладки автоматики, это повысит надёжность и безопасность.
Типичные ошибки и как их избежать
Частая ошибка — недооценка момента инерции и выбор слишком слабых подшипников. Решение — использовать подшипники с запасом и точные посадочные места. Плохая сварка на опоре приводит к постепенному разрушению, поэтому контролируйте качество швов или закажите изготовление ответственных деталей.
Ещё одна проблема — отсутствие концевых выключателей или их неправильная настройка, что приводит к пробою механики при закрытии. Устанавливайте регулировочные упоры и проверяйте срабатывание на разных скоростях движения.
Не экономьте на защитном покрытии. Оцинкованная сталь или качественная порошковая покраска защищают от коррозии и сокращают необходимость в частом ремонте.
Источник: metall.world Полезные советы при сборке
Перед началом работы составьте чертёж и список деталей. Это экономит время и исключает необходимость переделок. Маркируйте все узлы и детали; это упрощает сборку и помогает избежать ошибок при монтаже.
Используйте временные шаблоны и прихватки при сварке, чтобы избежать перекосов. После установки стрелы выполните несколько пробных циклов при минимальной нагрузке и постепенно увеличивайте интенсивность испытаний.
Думайте об удобстве обслуживания: стоит ли предусмотреть доступ к мотору и редуктору без демонтажа части конструкции. Наличие ревизионного люка и удобных крепежей экономит время при ремонте.
Собирая барьер своими руками, вы получаете не только экономию, но и уникальную конструкцию, адаптированную под ваши потребности. При внимательном подходе и соблюдении описанных рекомендаций самодельный шлагбаум будет служить долго и надёжно. Начинайте с простых решений, постепенно усложняя конструкцию по мере накопления опыта, и не забывайте о безопасности при монтаже и эксплуатации.
