Откатные ворота привлекают простой эстетикой и удобством — они экономят место и выглядят аккуратно. В этой статье я подробно расскажу, из каких частей состоят такие ворота, какие бывают приводы и как всё это работает в реальной жизни. Поймёте ключевые принципы конструкции, узнаете о нюансах монтажа, обслуживания и безопасности, чтобы принять взвешенное решение при выборе и эксплуатации.
Источник: urres.ru Что такое откатные ворота и какие они бывают

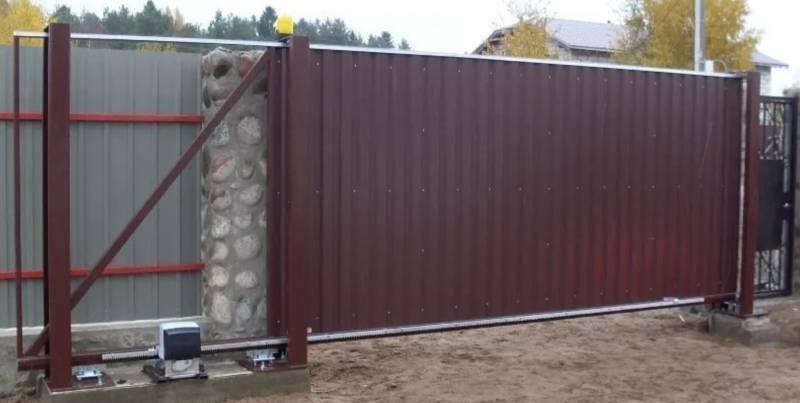

Откатные ворота — это створка, которая перемещается вдоль ограждения параллельно линии проезда. Такая конструкция не требует свободного пространства для распахивания и подходит для узких въездов и подъездов с ограниченным пространством перед воротами. Существует два основных типа: рельсовые и консольные, у каждого свои преимущества и ограничения.
Рельсовые ворота скользят по направляющей, установленной по уровню земли, и опираются на ролики. Эти ворота традиционны, обычно дешевле в исполнении и проще в регулировке, но чувствительны к загрязнениям и неровностям. Консольные ворота висят «в воздухе», потому что несущий элемент находится над уровнем полотна; они дороже, но значительно надёжнее в грязных и морозных условиях.
Короткое сравнение основных типов
Чтобы понять, какой вариант подойдёт вам, полезно сопоставить ключевые характеристики. Ниже — таблица, где я сгруппировал преимущества и слабые стороны каждого типа.
| Тип | Плюсы | Минусы |
|---|---|---|
| Рельсовые | Дешевле, простая конструкция, легко ремонтируются | Чувствительны к грунту и снегу, нужно очищать рельс |
| Консольные | Не зависят от состояния дорожного покрытия, долговечнее | Стоимость выше, требуется фундамент и расчёт подпорных элементов |
Из чего состоят откатные ворота: ключевые элементы

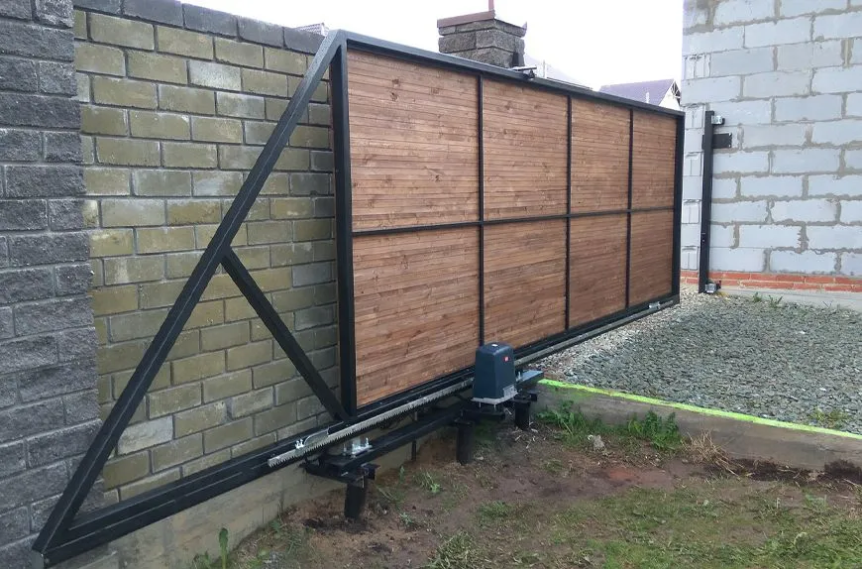

Понимание устройства помогает предвидеть неисправности и оценивать качество монтажа. Основные компоненты — это каркас створки, направляющие и опорные ролики или консольные каретки, привод с рейкой или сцеплением, стопоры и средства безопасности. Каждый элемент выполняет свою функцию, и от качества изготовления зависит долговечность всей конструкции.
Каркас создаёт жёсткость и служит основой для обшивки — профнастил, ковка, сэндвич-панели или деревянные ламели. Ролики и каретки воспринимают вес створки и обеспечивают плавное движение. Привод передаёт усилие от двигателя на створку, чаще всего через зубчатую рейку, но возможны и другие схемы. Стопоры фиксируют край положения ворот, а фотоэлементы и концевики обеспечивают безопасность и автоматическую остановку.
Каркас и обшивка
Каркас обычно сварной, выполнен из профильной трубы. Толщина и сечение профиля выбираются исходя из веса обшивки и ветровых нагрузок. Внутри рамы могут располагаться ребра жёсткости для предотвращения провисания и увеличения прочности при больших пролётах.
Обшивка — это то, что видно с улицы: она может закрывать каркас полностью или частично. При выборе материала важно учитывать не только внешний вид, но и вес покрытия и его устойчивость к коррозии и климату. Лёгкие материалы уменьшают требования к приводам, тяжёлые — повышают нагрузку на фундамент и каретки.
Направляющие, ролики и консольные каретки
В рельсовых системах направляющая шина укладывается по уровню и воспринимает нагрузку через ролики. Качество шины и точность её установки напрямую влияют на плавность хода. Ролики бывают закрытые и открытые, с подшипниками разного типа — именно от них зависит шум при движении и ресурс обслуживания.

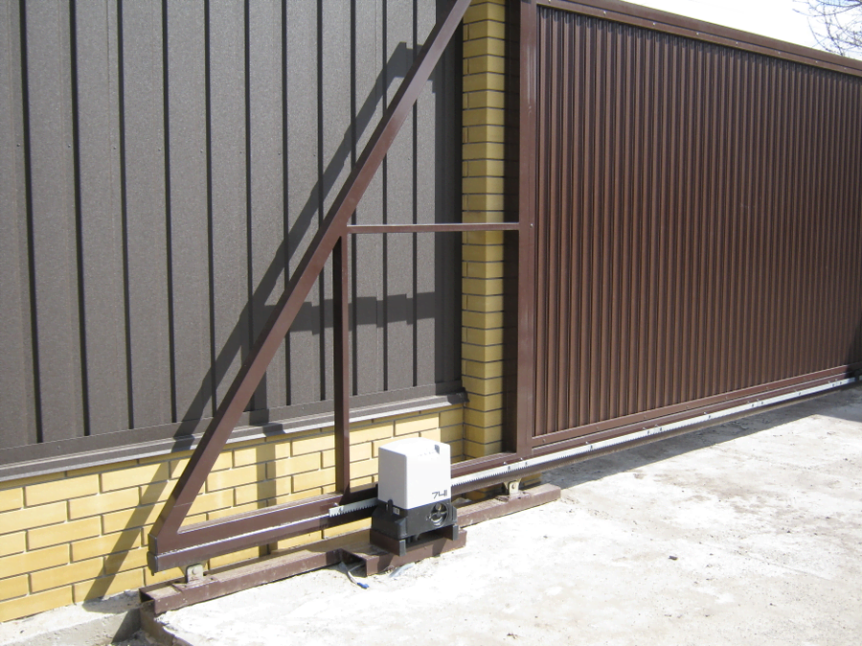

В консольных системах используются каретки с роликами, смонтированные на закладной балке. Эти каретки поддерживают створку над уровнем земли, что исключает зависимость от грязи и снега. Требования к точности установки здесь ещё выше, потому что ошибка в положении кареток приводит к перекосу и ускоренному износу.
Привод и элементы автоматики
Привод — сердце автоматизированных откатных ворот. Существуют механизмы с зубчатой рейкой, цепной передачей, а также линейные приводы и гидравлические варианты для промышленных ворот. Во всех случаях задача одна: создать контролируемое перемещение при заданной скорости и усилии.
Автоматика включает блок управления, пульты, фотоэлементы, концевые выключатели и систему разблокировки. Контроллер отвечает за плавный старт и торможение, защиту от перегрузок и корректную работу в аварийных ситуациях. Фотоэлементы и безопасность позволяют предотвратить травмы и повреждения при закрывании ворот.
Как именно происходит движение створки: принципы работы
Движение — это сочетание механики и управления. Мотор создаёт крутящий момент, который через редуктор и сцепление передаётся на рейку или цепное соединение. Рейка, смонтированная на створке, взаимодействует с шестернёй на валу мотора; поворот шестерни перемещает створку вдоль направляющей.
В линейных приводах мотор двигает винтовой или гидроцилиндр, который толкает или тянет створку прямо. Эта схема распространена на тяжёлых промышленных решениях и там, где нужны большие усилия при компактной компоновке. В обоих случаях работа блока управления обеспечивает плавность и реагирует на сигналы от датчиков.
Плавный старт и торможение
Плавность движения достигается за счёт электронной регулировки частоты или широтно-импульсной модуляции в блоке управления. Благодаря этому снижаются ударные нагрузки на каретки и редуктор, уменьшается износ и улучшается комфорт. Многие современные приводы имеют встроенную настройку усилия и скорость, что позволяет подстроить работу под конкретную створку и условия эксплуатации.
Торможение осуществляется либо электрически через контроллер, либо механически через фрикционные элементы и стопоры. Наличие стопорных упоров предотвращает выход створки за границы проезда и служит дополнительной мерой безопасности при сбоях.
Источник: www.arstarcompany.ru Как правильно выбрать привод: на что обратить внимание
Выбор привода — не столько о маркировке и мощности двигателя, сколько о соответствии нагрузкам. Учитывают вес створки, длину вылета и ветровую нагрузку. Также важны интенсивность использования и требуемая скорость открытия: для частых циклов нужен более надёжный мотор и охлаждение.
При выборе обратите внимание на защиту по стандарту IP, силу тяги или крутящий момент редуктора, наличие термозащиты и опции плавного старта. Блок управления должен поддерживать программирование функций безопасности и иметь совместимость с датчиками и аксессуарами, которые вы планируете установить.
Примерный ориентир по мощности
Для частных домов с лёгким или средним по весу полотном часто хватает привода 250–800 Вт. Если воротное полотно тяжёлое или ширина проезда большая, требуются моторы мощнее, иногда до 1500 Вт и выше для промышленных систем. Производитель обычно указывает рекомендуемую массу полотна для конкретной модели — это надёжный ориентир.
Помните, что запас по мощности снижает нагрузку на двигатель и увеличивает срок службы системы. Но слишком мощный мотор без соответствующей механики и усиленного фундамента может создать другие проблемы, поэтому важно соблюдать сбалансированный подход.
Монтаж: ключевые этапы и на что смотреть

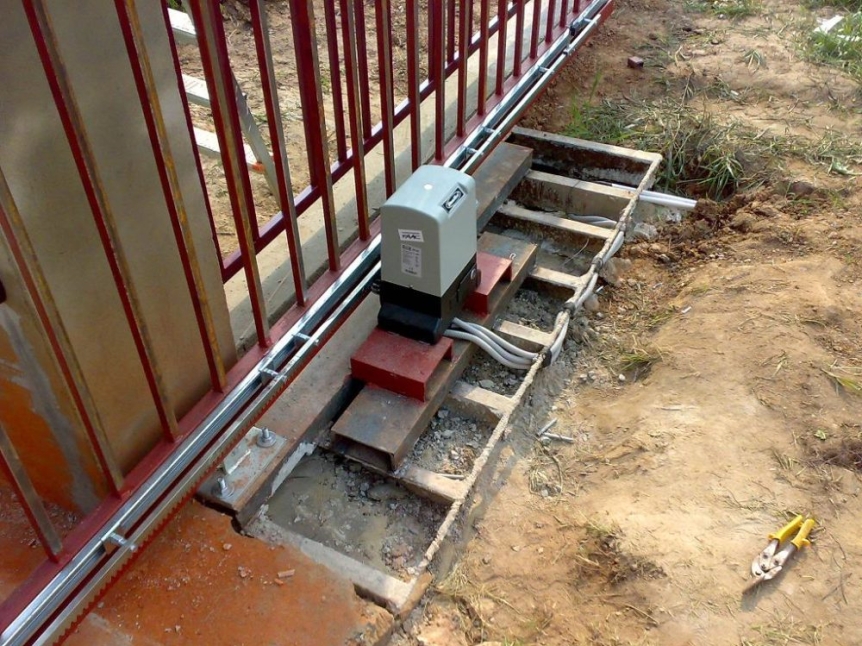

Монтаж откатных ворот начинается с подготовки фундамента и установки опорных столбов. Для консольных систем требуется более серьёзная закладная деталь и расчёт подпорной балки, что увеличивает требования к фундаменту. Точность геометрии — залог ровного и тихого хода ворот.
Далее монтируют направляющие или каретки, собирают створку и навешивают её на ролики. Заключительный этап — установка привода и подключение электрики. После этого проводится настройка блока управления, проверка работы концевиков и безопасности, тестирование в разных погодных условиях.
Пошаговая инструкция монтажа (обобщённо)
- Разметка проезда и подготовка фундамента.
- Установка опорных столбов и закладных элементов.
- Монтаж направляющей шины или консольной балки.
- Сборка каркаса и крепление обшивки.
- Навешивание створки на каретки и регулировка высоты.
- Установка привода, подключение электрики и настройка автоматики.
- Проверка безопасности, тестовый прогон и финишные регулировки.
Этот список отражает общий порядок. Конкретика зависит от выбранной системы и рекомендаций производителя, которых стоит строго придерживаться. Когда выполнял установку впервые, я убедился, что даже небольшая погрешность в уровне направляющей приводит к шуму и ускоренному износу роликов — это хорошо иллюстрирует важность точности.
Безопасность и нормативы
Автоматические ворота — потенциально опасное оборудование, поэтому на них распространяются требования по безопасности. В Европе действуют нормы EN 12445 и EN 12453, регулирующие испытания и требования к устройствам безопасности. Эти стандарты задают параметры для тестирования сил на защемление и для функциональных средств защиты.
Практически во всех качественных установках присутствуют фотоэлементы, ограничители движения, защитные кромки и система аварийного разблокирования. Фотоэлементы останавливают и возвращают створку при обнаружении препятствия в проезде; защитные кромки срабатывают при контакте и предотвращают травмы.
Что ещё важно для безопасности
Наличие ручной разблокировки позволяет открыть или закрыть ворота при отключении электроэнергии. Электрическая защита от перегрузок и защита двигателя по температуре продлевает срок службы системы и предотвращает возгорания. Встроенные контроллеры с самодиагностикой облегчают поиск неисправностей и повышают надёжность.
Регулярная проверка и тестирование систем безопасности должны проводиться по инструкции производителя. Я рекомендую делать это хотя бы раз в год с привлечением специалиста — простая проверка фотоэлементов и концевиков экономит большие расходы на ремонт в будущем.
Источник: remontni4ek.ru Обслуживание: что и когда делать
Регулярное обслуживание предотвращает множество проблем и продлевает жизнь ворот. Основные операции — очистка направляющей и роликов, смазка подшипников, проверка натяжения крепежа и осмотр обшивки на предмет коррозии или деформации. Также важно следить за состоянием электропитания и заземления.
Профилактика включает проверку работы автоматики, тест концевых выключателей и проверку фотоэлементов. В случае консольных систем обращают внимание на состояние закладных и отсутствие трещин в фундаменте. Для рельсовых ворот регулярное удаление снега и мусора вокруг шины — обязательное условие безаварийной работы.
Типичные неисправности и методы их устранения
Если ворота движутся с рывками, вероятны изношенные подшипники роликов или загрязнение направляющей. Шум при движении обычно указывает на износ роликов или недостаточную смазку. Если мотор греется и срабатывает защита, возможно неправильный подбор мощности или заклинивание механики.
В случае отказа автоматики полезно сначала проверить электропитание, предохранители и питание блока управления. Если простые действия не помогают, лучше вызвать сервисный центр — попытки вскрыть блок управления без знаний могут привести к серьёзным повреждениям и утрате гарантии.
Эксплуатация при неблагоприятной погоде
Снег, лёд и грязь — частые враги рельсовых ворот. Консольные системы лишены этой уязвимости, но у них есть свои нюансы: морозы влияют на пластичность уплотнений и текучесть смазок. Важно использовать материалы и смазки, рассчитанные на температурный диапазон вашего региона.
Также ветровая нагрузка может существенно увеличивать требуемое усилие. При выборе конструкции учитывайте не только среднюю, но и максимальную скорость ветра в вашем районе. Неплохо предусмотреть механическую фиксацию створки в закрытом положении при сильном ветре или локальные упоры, которые снижает риск сдвига.
Стоимость, срок службы и гарантия
Цена откатных ворот складывается из стоимости материалов, сложности монтажа, типа привода и дополнений — автоматизация и средства безопасности заметно увеличивают стоимость. Консольные системы чаще дороже из-за необходимости фундамента и более сложной несущей конструкции. Стоимость установки профессионалами окупается снижением числа последующих ремонтов.
Срок службы зависит от качества материалов и соблюдения обслуживающего регламента. При правильной эксплуатации и регулярном обслуживании ворота могут служить десятилетиями. Гарантия производителя обычно покрывает механические и электрические узлы на срок от одного до нескольких лет, но не заменяет регулярный профилактический уход.
Мои наблюдения из практики
Устанавливая ворота у знакомых, я заметил одну закономерность: покупатели часто недооценивают влияние ветра и веса обшивки. В нескольких случаях экономия на приводе приводила к тому, что моторы перегревались при сильном ветре и преждевременно выходили из строя. Простая инвестиция в более мощный и качественный привод решала проблему надолго.
Я также видел, как аккуратно выполненная закладная и точная геометрия направляющей исключали почти все жалобы на шум и перекос. В двух экземплярах владельцы решили сэкономить на фундаменте, и через несколько лет понадобился капитальный ремонт. Эти примеры — напоминание, что экономия на ключевых элементах часто обходится дороже.
Короткие рекомендации при выборе и эксплуатации
Планируйте с запасом по мощности и прочности, учитывайте климат и предполагаемую интенсивность использования. Отдавайте предпочтение проверенным производителям автоматики и используйте сертифицированные комплектующие. Если у вас нет опыта монтажа сложных систем, доверьте установку профессионалам — это сэкономит время и деньги в будущем.
Не пренебрегайте регулярным обслуживанием и проверками систем безопасности. Простые регулярные действия — очистка направляющей, смазка и проверка фотоэлементов — значительно продляют ресурс ворот и уменьшают риск аварийных ситуаций.
Источник: rolis-21.ru Часто задаваемые вопросы
Насколько важен фундамент для консольных ворот? Фундамент критичен, он воспринимает большую часть нагрузки и обеспечивает ровность хода. Ошибки в фундаменте приводят к перекосам и ускоренному износу кареток. Лучше доверить его устройство специалистам с опытом.
Можно ли автоматизировать старые ворота без серьёзного вмешательства? Во многих случаях да: существуют универсальные приводы и комплекты для модернизации. Однако всё зависит от состояния каркаса, ровности направляющей и доступности места для монтажа привода и рейки. Иногда выгоднее изготовить новую створку под автоматизацию.
Надеюсь, этот разбор дал вам ясное представление о том, как работают откатные ворота и на что обращать внимание при выборе, монтаже и обслуживании. Если вы планируете покупку или установку, опирайтесь на реальные параметры вашего проезда и опыт профессионалов — так система прослужит долго и без неожиданностей.
