Откатные ворота можно сделать самостоятельно — если подойти к делу рассудительно, рассчитывая материалы, понимая конструктив и тщательно готовя фундамент. В этой статье я пошагово разберу, как спроектировать, собрать и смонтировать прочную и удобную систему, какие ошибки чаще всего встречаются и как их избежать.
Текст рассчитан на тех, кто готов работать инструментом и хочет получить долговечную конструкцию без лишних затрат. Здесь много практики, конкретных советов и примеров из реального опыта.

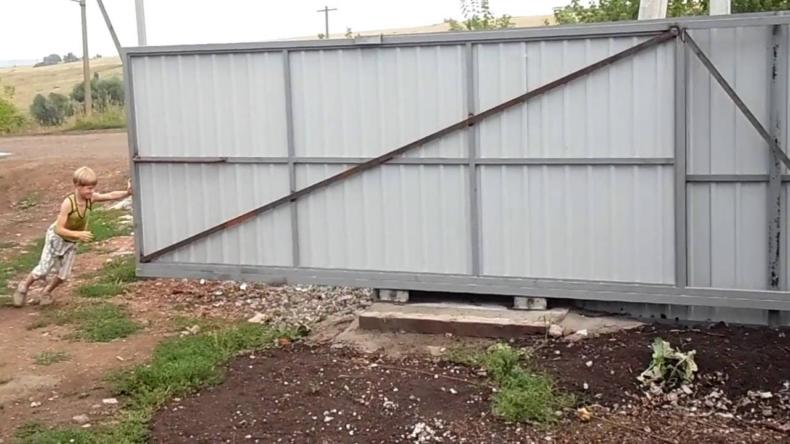

Источник: a1.drive-data.ru Выбор типа конструкции и общий план работ
Первое, с чего начинается проект — определение типа откатных ворот. На практике для частного дома чаще выбирают консольные ворота или варианты с нижней направляющей. Консольные более надёжны и не требуют чистки рельса от снега и мусора, но требуют более серьёзного фундамента.
После выбора типа важно составить простой план работ: замеры проема, выбор материалов, подготовка фундамента, изготовление рамы, установка роликов и направляющей, навешивание полотна, подключение автоматики и проверка безопасности.
Консольные ворота или с направляющей снизу — что лучше
Консольные ворота опираются на ролики, движущиеся по подкрановой балке, и не касаются земли. Это делает их удобными в условиях снега и грязи. Минус — необходимость прочного фундамента под опорную консолеобразную часть.
Ворота с нижней направляющей проще в изготовлении и часто дешевле. Они подходят при ровном въезде и лёгком снежном климате, но требуют обслуживания рельса и ограничения по проходимости на узких выездах.
Определение размеров, нагрузок и расчёты
Точные размеры проёма и веса полотна определяют выбор роликов, консоли и привода. Нужно замерить ширину проёма, высоту и рассчитать массу конструкции, исходя из используемых материалов.
Ошибки на этапе замеров приводят к переделкам и дополнительным затратам, поэтому уделите этому этапу максимум внимания.
Как рассчитать вес полотна: пример
Для ориентировочной оценки массы полотна можно посчитать площадь и умножить на плотность материалов. Например, профильная труба и заполнение из профлиста — лёгкая и распространённая комбинация. Для расчёта полезно знать массу 1 м2 выбранного заполнителя.
Если использовать стальной профиль 60×40 мм и профлист 0,5 мм, ориентировочная масса одного квадратного метра полотна будет в пределах 15–25 кг, в зависимости от толщины металла и количества подкосов. Для точного подбора роликов лучше считать наибольшую возможную массу.
Таблица: ориентировочные массы и площади
Ниже примерная таблица, которая поможет быстро оценить нагрузку для типичного полотна шириной 3 метра и высотой 1.8 метра.
| Материал | Площадь, м² | Ориентировочная масса, кг/м² | Итоговая масса, кг (пример) |
|---|---|---|---|
| Профлист 0,5 мм | 5,4 | 4–6 | 22–32 |
| Стальной каркас (профиль 60×40) | — | 8–12 (каркас) | 40–60 |
| Усилия и комплектующие | — | — | 10–20 (ролики, опоры) |
Итоговая масса полотна в этом примере — порядка 70–110 кг. Для более тяжёлых конструкций расчёт нужно делать более тщательно и подбирать роликовую группу с запасом.
Источник: i.pinimg.com Необходимые компоненты и материалы
Список деталей формируется в зависимости от выбранной схемы, но есть базовый набор для консольной системы: профиль для рамы, консольные балки, роликовые тележки, направляющая балка, фиксаторы, заглушки и крепёж.
Также потребуются материалы для фундамента: арматура, бетон, анкеры и опалубка. Для отделки — грунтовка и краска или порошковое покрытие.
Список основных комплектующих
Ниже перечислены обязательные позиции, без которых монтаж будет невозможен. При покупке ориентируйтесь на запас прочности и сертификаты качества, если они есть.
- Профильная труба для рамы и каркаса
- Консольные балки (обычно U-образные или двутавр) для отката
- Роликовые тележки с запором и шарикоподшипниками
- Направляющая балка (подкрановая) для движения роликов
- Концевые улавливатели и фиксаторы
- Анкерные болты и крепёж
- Материал заполнения — профлист, сэндвич-панели или решётка
Таблица: ориентировочная номенклатура и цены
Цены сильно зависят от региона и поставщика, поэтому в таблице указаны примерные ориентиры. Уточняйте стоимость у местных продавцов перед покупкой.
| Наименование | Ориентировочное количество | Цена за единицу, руб. (примерно) |
|---|---|---|
| Профильная труба 60×40, 6 м | 6 шт. | 800–1500 |
| Профлист 0.5 мм (лист) | 6–8 шт. | 700–1200 |
| Роликовые тележки (пара) | 1 комплект | 3000–8000 |
| Направляющая балка | 1 шт. | 1500–4000 |
Эти цифры приведены для ориентира. На практике вы потратите на материалы и комплектующие от эконом варианта до более дорогого решения, в зависимости от выбора брендов и толщины металла.
Инструменты, которые пригодятся
Полный набор инструментов ускорит работу и повысит её качество. Если чего-то нет, часть операций можно поручить специалисту, но лучше иметь базовый набор.
Осторожно относитесь к электроинструменту — работа с металлом требует бережного обращения и средств индивидуальной защиты.
Перечень инструментов
- Сварочный аппарат (инвертор)
- Болгарка с дисками по металлу и зачисткой
- Дрель со свёрлами по металлу и бетону
- Рулетка, уровень, строительный угольник
- Струбцины и прихваты для сборки каркаса
- Лопата, тачка, опалубочные доски для фундамента

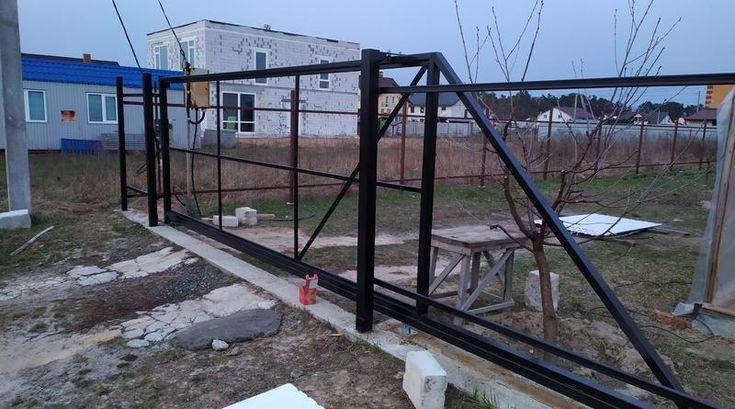

Источник: a1.drive-data.ru Изготовление рамы и каркаса полотна
Каркас — это скелет ворот. От точности сварки и правильного расположения усилений зависит, будут ли ворота работать легко и ровно. Старайтесь добиться идеальной геометрии по диагоналям.
Перед сваркой зачищайте металл от ржавчины и масел, используйте прихваты и струбцины, чтобы зафиксировать элементы в нужном положении.
Сборка рамы: порядок операций
Собирайте раму на ровной площадке. Сначала свариваются внешние контуры, затем внутренние перемычки и усилители. Проверяйте прямоугольность замерами диагоналей и уровнем.
Для лёгких полотен достаточно прямых перемычек. Для более тяжёлых конструкций добавляйте наклонные подкосы или жёсткие поперечины для распределения нагрузок.
Заполнение полотна и обработка швов
Заполните каркас выбранным материалом — профлистом, сэндвич-панелями, решёткой или деревом, если нужно. Крепите листы саморезами по металлу, стараясь не деформировать поверхность.
После сварки важно обработать швы: зачистить окалину, прогрунтовать металл и покрыть антикоррозийным средством, прежде чем красить.
Опорная консоль, роликовая тележка и направляющая
Опорная консоль — это часть, которая удерживает вес полотна в выдвинутом состоянии. Она проектируется и монтируется с запасом прочности, ведь на неё приходятся большие статические и динамические нагрузки.
Роликовая тележка должна иметь несколько точек опоры и подшипники, рассчитанные на массу ворот. Две тележки с запасом по грузоподъёмности обеспечивают стабильность хода.

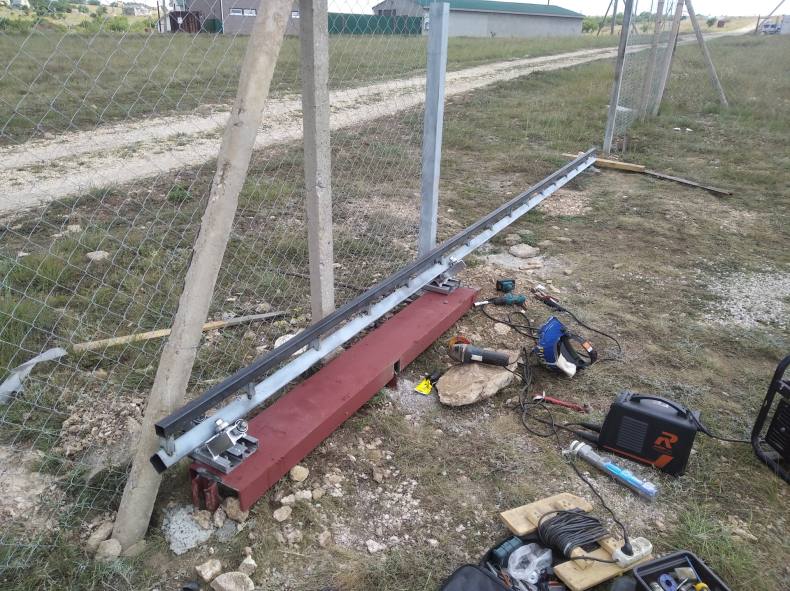

Установка направляющей и тележек
Направляющая приваривается или крепится к фундаменту. При установке следите за горизонталью и отсутствием перекосов. Тележки монтируют на металлическую консоль и затем настраивают по высоте.
Ролики должны двигаться легко, без заеданий. Регулировка высоты позволяет компенсировать неровности фундамента и неравномерности рамы.
Монтаж полотна на ролики и первые регулировки
Поднять и установить готовое полотно проще вдвоём. Сначала закрепляют тележки в транспортном положении, затем устанавливают полотно и постепенно ослабляют крепления для настройки высоты.
Диаметр роликов, зазоры и натяг должны соответствовать рекомендациям производителя. При монтаже предусмотрите места для смазки и проверки состояния подшипников.
Регулировки и улавливатели
После установки ставят концевые улавливатели. Они фиксируют полотно в закрытом и открытом положении, предотвращая дерганье при ветре. Концевые упоры лучше делать регулируемыми, чтобы можно было подстраивать положение по мере усадки фундамента.
Проверяйте горизонталь полотна по уровню и отсутствие люфтов. Небольшие зазоры компенсируются регулировкой роликов, а вот сильные отклонения требуют переделки мостов и опор.
Источник: zaboryprofi.ru Автоматика: выбор привода и электрические работы
Автоматический привод делает ворота удобными в использовании, но выбор мотор-редуктора зависит от веса полотна, условий эксплуатации и частоты использования. Для бытового применения достаточно приводов с запасом 20–30% по мощности.
При покупке автоматики обращайте внимание на защиту от перегрузок, наличие инвертора и электроники для плавного пуска. Электромонтаж доверяйте квалифицированному электрику, особенно если планируется заземление и подключение к сети 220 В.
Типы приводов и их особенности
Существуют корейские и итальянские приводы, а также аналоги китайского производства. Отличия в степени защиты от влаги, плавности хода и сервисной поддержке. При выборе учитывайте гарантии и доступность сервисных центров.
Также можно установить систему разблокировки для ручного открытия в случае отключения электроэнергии. Резервное питание в виде аккумулятора повышает надёжность работы в загородной местности.
Безопасность: оборудование и правила эксплуатации
Безопасность — не формальность. Установите фотоэлементы, которые блокируют движение при появлении препятствия, и контактную планку на край полотна, чтобы остановить его при нажатии.
Регулярно проверяйте крепления и отсутствие люфтов, особенно после зимы. Перед началом сезона делайте полную проверку и смазку всех движущихся частей.
Необходимые защитные элементы
- Фотоэлементы безопасности с защитой от солнечных бликов
- Контактная резиновая планка на край полотна
- Механический ограничитель хода и стопорные улавливатели
- Заземление автоматики и УЗО в щите
Обслуживание и уход за воротами
Регулярное обслуживание продлевает срок службы ворот и экономит деньги на ремонте. Проводите осмотр не реже двух раз в год и особенно внимательны после зимы и сезона дождей.
Смазку роликов и направляющих делайте специальными смазками для дверной фурнитуры, не используйте проникающие масла, которые притягивают пыль.
План обслуживания
Ниже простая таблица с рекомендованными действиями по уходу и периодичностью.
| Действие | Периодичность |
|---|---|
| Осмотр креплений, подтяжка болтов | раз в 3–6 месяцев |
| Смазка роликов и направляющей | раз в 6 месяцев |
| Проверка автоматики и фотоэлементов | раз в 3 месяца |
| Покраска мест с повреждённым покрытием | по мере необходимости |
Частые ошибки при самостоятельном изготовлении
Я видел множество случаев, когда хорошие идеи проваливались из-за банальных ошибок: неправильный фундамент, недооценённая масса полотна, слабые ролики или плохая сварка. Предупредить это можно заранее.
Важно не экономить на критичных элементах — роликах и опоре — и не пренебрегать геометрией рамы. Малейший перекос приводит к быстрому износу.
Список типичных ошибок
- Слабый или мелкий фундамент под консоль
- Неправильный расчёт массы и выбор роликов без запаса
- Несоблюдение прямоугольности рамы, что приводит к заеданию
- Отсутствие антикоррозийной обработки сварных швов
- Неправильная установка автоматики и отсутствие защиты от влаги
Источник: na-zabor.ru Примерный план работ и временные рамки
Планирование сроков помогает не затягивать проект. Для средней по сложности конструкции на одного-двух человек потребуется от двух до четырёх недель, если работать системно.
Если есть возможность, привлекайте помощников для подъёма полотна и снятия тяжёлых элементов. Это безопаснее и быстрее.
Эталонный график работ
- День 1–2: измерения, покупка материалов и подготовка площадки
- День 3–7: земляные работы и заливка фундамента
- День 8–12: изготовление рамы и консоли
- День 13–15: покраска и подготовка заполнения
- День 16–18: монтаж роликов и направляющей, установка полотна
- День 19–20: установка автоматики и пуско-наладка
Мой опыт: реальные советы по порядку работ
Я делал такие ворота несколько раз. Главный урок — не пытаться ускорить этап фундамента. В одном проекте я пожалел о недостаточной глубине заливки, и через пару зим пришлось усиливать опорный блок, что обошлось дороже ремонта в два раза.
Ещё важный момент — удобный доступ к элементам автоматики. На одной из установок двигатель был закрыт декоративным коробом без вентиляции, что привело к перегреву летом. Сейчас всегда оставляю зазор для циркуляции воздуха и удобного обслуживания.
Нюансы отделки и дополнительный комфорт
Внешний вид ворот важен не меньше, чем их работа. Покраска и декоративные элементы придают заборам законченный вид, но помните о защите металла от коррозии: сначала грунт, затем финишное покрытие.
Дополнительно можно установить LED-подсветку, домофон или видеонаблюдение, которые делают въезд удобнее и безопаснее ночью.
Рекомендации по покраске
Перед покраской обработайте мест сварки антиржавчинным праймером, после чего нанесите минимум два слоя эмали. Для лучшей долговечности используйте специализированные покрытия по металлу.
В местах контакта с землёй применяйте более стойкие материалы или дополнительную герметизацию, чтобы предотвратить ржавление у основания рамы.
Когда стоит обратиться к специалистам
Если грунт нестабилен, проём очень широкий или полотно будет из тяжёлых материалов, лучше привлечь инженера для расчёта фундамента и подбора роликов. Профессиональная сварка и монтаж автоматики также могут сэкономить время и деньги в долгосрочной перспективе.
Когда нет опыта электромонтажа, доверьте подключение привода квалифицированному электрику, чтобы избежать риска короткого замыкания или некорректной работы системы безопасности.
Источник: znaet.petrovich.ru Заключительные практические советы перед началом работ
Составьте детальный список материалов и инструментов, проверьте наличие сварочного аппарата и подходящих дисков на болгарку. Планируйте работу по времени так, чтобы заливка фундамента приходилась на период без осадков.
Не экономьте на ключевых элементах: ролики, фундамент и автоматика — это те позиции, где скупость чревата быстрыми поломками. Подготовьте место для хранения чувствительных элементов в сухом помещении до монтажа.
Если вы готовы начинать, соберите нужные размеры, купите материалы и распланируйте работу по дням. Тщательное планирование и внимательность на каждом этапе вернутся вам в виде удобных и надёжных ворот, которые долго прослужат и не будут доставлять хлопот.
