Предел огнестойкости EI 60: что это значит для зданий и как его достичь

Термин, который слышат и проектировщики, и владельцы зданий, — предел огнестойкости EI 60. Для одних это просто цифра в спецификации, для других — гарантия того, что при пожаре конструкция выдержит критические поломки в течение часа. В статье подробно разберём, из чего складывается этот показатель, какие требования к материалам и монтажу, а также как правильно проверять и подтверждать соответствие.

Что такое показатель EI 60 и почему он важен

Показатель EI 60 означает, что элемент конструкции сохраняет две ключевые характеристики в течение 60 минут при стандартном испытании — целостность и теплоизоляцию. Это не абстрактная единица; от неё зависят пути эвакуации, безопасность людей и вероятность сохранения несущих элементов.

В проектной документации требование EI 60 налагает конкретные ограничения на толщину, состав и способ монтажа ограждающих конструкций. Неправильный выбор материалов или халатность при монтаже могут свести на нет всю эффектность сертифицированного изделия.

Предел огнестойкости и практический смысл времени

Шестьдесят минут — это не случайная цифра: она соответствует минимальному временному окну, в течение которого большинство людей успевает эвакуироваться, а пожарные — организовать первичные действия. В системах противопожарной защиты часы играют судьбоносную роль.

Важно понимать, что сама по себе отметка «60 минут» не гарантирует полного отсутствия повреждений. Она означает, что конструкция удерживает огонь и тепло в рамках допустимых пределов, позволяя избежать быстрого распространения пламени и обрушения.

Компоненты показателя: что означают буквы E и I

Буква E обозначает целостность — способность ограждения препятствовать проникновению пламени и горящих частиц на незащищённую сторону. Нарушение целостности даже мелкой трещиной несовместимо с классификацией.

Буква I — это теплоизоляция. Конструкция должна ограничивать передачу тепла таким образом, чтобы на не подвергшейся воздействию стороне температура не поднималась выше допустимого уровня. Для EI 60 пределы температуры определены стандартом испытаний.

Отличие EI от других классификаций

Существуют и другие маркировки: E, EW, R, REI — каждая отражает разные комбинации функций. Например, класс R добавляет несущую способность, а EW включает ограничения по излучению тепла. Понимать разницу важно при выборе решения под конкретный объект.

При проектировании нельзя механически подменять один класс другим: это изменит поведение конструкции в пожаре и может привести к нарушениям требований пожарной безопасности.

Как проходит испытание на EI 60

Типичный образец монтируют в печи, имитирующей пожар по стандартной температурной кривой (температура повышается заданными темпами). Испытание продолжается не менее часа, пока исследователи наблюдают за поведением конструкции и собирают данные с термопар.

Во время испытаний регистрируют любые прохождения пламени сквозь образец, увеличение температуры на контрольной поверхности и образование трещин. Если критерии целостности или теплоизоляции нарушаются раньше 60 минут, класс EI 60 не присваивают.

Испытание дверей, перегородок и балок

Для разных типов изделий применяют свои методики. Дверные блоки испытывают вместе с коробкой и замками, стеновые блоки — в определённой конфигурации, а несущие элементы дополнительно нагружают механической нагрузкой. Всё это должно соответствовать протоколу.

Нередко производители предъявляют сложные многоступенчатые решения: запас прочности достигается с помощью комбинированных слоёв и специальных огнезащитных покрытий, что подтверждается протоколами испытаний.

Применение EI 60 в строительстве: где и зачем

Класс EI 60 широко применяется в общественных зданиях, жилых комплексах, офисах, образовательных учреждениях и рядах производственных помещений. Он часто требуется для стен и дверей, разделяющих коридоры эвакуации и жилые блоки.

Выбор именно 60 минут обусловлен балансом между стоимостью и безопасностью: это достаточный срок для организованной эвакуации и начальных действий пожарных, при этом технологии достижения этой защиты доступны и экономически оправданы.

Типичные случаи применения

Перегородки между лестничными клетками и основными помещениями, двери в коридорах эвакуации, ограждения машинных помещений лифтов — в этих местах EI 60 часто предписан регламентом. Кроме того, его требуют для определённых технических помещений и коробов инженерных коммуникаций.

При перепланировках особенно важно не ухудшать существующую огневую защиту: даже замена двери на более лёгкую модель без подтверждающих испытаний может нарушить нормативы.

Материалы и конструктивные решения для достижения EI 60

Достичь часа огнестойкости можно разными способами: применением многослойных кирпичных или газобетонных стен, гипсокартонных перегородок с огнеупорным сердечником, специализированных дверных блоков и обмазочных огнезащитных покрытий.

Часто используют комбинацию материалов: стальной каркас с огнезащитной обшивкой, минеральная вата в качестве теплоизоляции и защитные листы из огнеупорного гипсокартона. Каждый материал играет свою роль.

Примеры материалов и типичные толщины

Газобетонные стены толщиной от 150–200 мм с правильно оформленными швами могут обеспечить EI 60. Аналогично, двойные гипсокартонные перегородки с минераловатной прослойкой и соответствующим креплением тоже подходят.

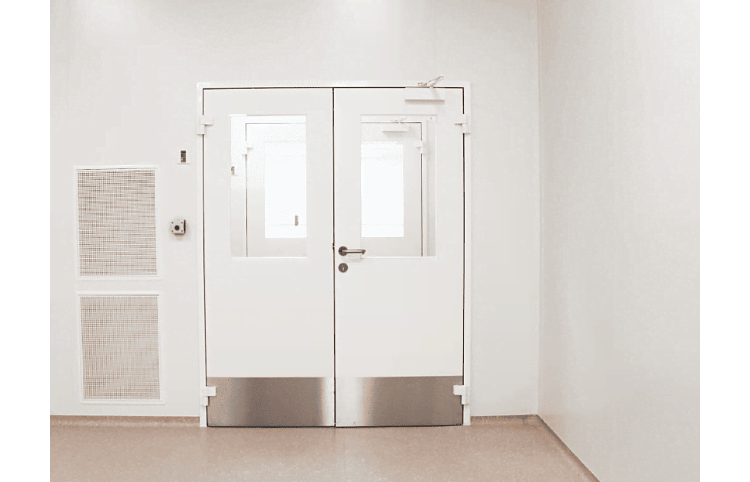

Двери EI 60 обычно имеют металлический или деревянный каркас с заполнением из специальных огнестойких материалов и уплотнениями по периметру для обеспечения целостности. Толщина панели и наличие порога критичны для результата.

Стыки, проёмы и проходки — слабые звенья системы

Любая хорошая огнезащита может потерять смысл из-за некачественно заделанных швов. Проёмы под коммуникации, стыки между панелями и сопряжения с перекрытиями требуют специальных противопожарных материалов и решений.

Для проходок используют огнезадерживающие втулки, муфты и простые пакеры с уплотнениями на основе минеральной ваты или специальных мастик. Правильное исполнение каждого узла подтверждается протоколом испытаний системы в целом.

Таблица: типичные решения для стыков и проходок

Монтаж и контроль качества на объекте

Производительность материалов и изделий подтверждается в лаборатории, а результат на объекте зависит от монтажа. Нужен квалифицированный бригадир, проверка соответствия материалов сертификатам и контрольный осмотр узлов.

Часто встречающееся нарушение — использование аналогичных, но не сертифицированных компонентов: их визуально не отличишь, но в пожаре поведение будет иным. Поэтому приемка должна включать сверку маркировки и сертификатов.

Что обязательно проверять при приемке

Наличие протоколов испытаний на конкретную комбинацию материалов и подтверждение, что монтаж соответствует испытанному образцу. Маркировку изделий, комплектацию уплотнителей и герметиков, а также правильность выполнения швов и креплений.

Также стоит требовать паспорт огнестойкости для конкретной конструкции и инструкции по эксплуатации, чтобы в дальнейшем легко поддерживать характеристики на объекте.

Сервис, ремонт и изменение свойств с течением времени

Огнестойкость — не вечное явление. Материалы стареют, уплотнения теряют эластичность, коррозия влияет на крепёж. Регулярный осмотр и своевременный ремонт помогают сохранить EI 60 в течение всего срока службы.

Изменение конфигурации перегородки, прокладка новых коммуникаций или установка дополнительного оборудования требуют повторной проверки. В ряде случаев достаточно восстановить уплотнения, но иногда потребуется новая сертификация.

План техобслуживания

• Ежегодный визуальный осмотр швов и уплотнений.
• Проверка маркировки и состояния дверных уплотнений каждые 6 месяцев.
• При каждой реконструкции — оценка влияния изменений на огнестойкость.

Сертификация, маркировка и документы

Процедура подтверждения EI 60 включает выдачу протокола испытаний и сертификата соответствия. Документы должны содержать точное описание образца, схемы установки и ограничения по применению.

Без этих документов не стоит принимать изделие на объект. Наличие сертификата — не только бюрократия, но и гарантия того, что система действительно обеспечит требуемую защиту при пожаре.

Какие документы попросить у поставщика

Запросите протокол испытания, паспорт изделия с указанием класса EI 60 и монтажную инструкцию, совпадающую с конфигурацией на объекте. Если изделие проходит как часть системы, потребуйте документ, подтверждающий совместимость всех компонентов.

Кроме того, полезно иметь акт приемки и журнал осмотров, чтобы в будущем было легче отслеживать изменения и ответственность сторон.

Практические советы при выборе и закупке

Не гнаться за самым дешёвым вариантом: экономия на огнезащите может стоить дороже при любом инциденте. Оценивайте систему в целом, а не отдельные элементы.

Работайте с проверенными поставщиками, требуйте полную комплектность и монтаж под контролем ответственного специалиста. Это снижает риск ошибок и последующих доработок.

Список проверок перед покупкой

• Совпадает ли конструкция на объекте с испытанным образцом?
• Есть ли протоколы и паспорт на конкретную модель?
• Гарантия и условия сервисного обслуживания от производителя.
• Наличие инструкций по монтажу и сертификационных отметок на изделии.

Типичные ошибки и как их избежать

Самая распространённая ошибка — неверная интерпретация протокола: применить результаты испытаний к иной конфигурации. Другая ошибка — экономия на уплотнениях и герметиках, которые критичны для целостности.

Также часто недооценивают важность подготовки проёмов и корректного крепления. Неправильный зазор или несоответствующий анкер могут привести к потере огнестойкости.

Как минимизировать риски

Всегда привлекайте специалиста по пожарной безопасности на этапе проектирования и приемки. Документируйте все решения и проверяйте соответствие монтажу, указанному в протоколе испытаний.

Инструменты контроля качества должны быть простыми и регулярными: фотографии узлов, журнал работ и контрольные замеры температур в критических точках при испытаниях на объекте.

Личный опыт: случай из проектной практики

В одном из проектов нам требовалось заменить перегородки в старом офисном здании, где по проекту предусматривался EI 60. Производитель представил сертифицированную систему, но монтажная бригада решила изменить крепления, сэкономив время.

Результат проверки перед вводом в эксплуатацию выявил несоответствие: изменённый узел не совпадал с протоколом испытаний. Работы пришлось переделывать, что заняло дополнительные недели и увеличило бюджет. Этот случай убедил меня: экономия на мелочах в осязаемых узлах равна большей потере в будущем.

Частые вопросы и короткие ответы

Нужно ли повторно испытывать систему после монтажа? Если монтаж строго соответствует испытанному образцу — нет. Если есть отклонения — да, обязательно. Любое несоответствие должно быть подтверждено или устранено.

Можно ли увеличить огнестойкость существующей стены до EI 60? В ряде случаев да: нанесение огнезащитных покрытий, установка дополнительной обшивки и заполнение пустот помогут достичь цели, но требуется подтверждение соответствия.

На что ещё обратить внимание

Учтите влияние вентиляционных и инженерных отверстий: даже небольшие неплотности вокруг труб и каналов снижают эффективность. Планируйте перечисленные узлы заранее и используйте сертифицированные решения.

Не забывайте о взаимодействии противопожарной защиты с другими системами здания: дымоудаление, автоматическое пожаротушение и системы оповещения работают в связке и должны быть учтены в общей концепции безопасности.

Кому доверять при проектировании и монтаже

Выбирайте аудиторов и проектировщиков с подтверждённым опытом в противопожарных проектах и знанием действующих нормативов. В идеале — с практикой проверки объектов и взаимодействия с испытательными лабораториями.

Монтаж доверяйте сертифицированным бригадам, которые могут показать выполненные работы и гарантии. Хорошая бригада заранее предупредит о возможных рисках и предложит рабочие решения.

Роль заказчика и подрядчика

Заказчик обязан требовать полную комплектность документов и соблюдение технологии. Подрядчик — исполнять работы по инструкции и предоставлять отчётность. Чёткое распределение ответственности снижает число споров и переделок.

Если возникают сомнения, привлекайте независимую экспертизу. Лучше потратить время на дополнительные проверки, чем рисковать безопасностью.

Подведение итогов и пометки для практики

Предел огнестойкости — не просто нормируемая величина. Это технический инструмент, который помогает обеспечить время для эвакуации, снизить риск обрушения и ограничить распространение пожара. Понимание сущности показателя и грамотная организация работ — залог эффективности.

При выборе решений учитывайте не только сертификаты, но и соответствие реальной конфигурации установки. Не экономьте на узлах сопряжений, уплотнениях и контроле качества. Эти мелочи формируют итоговую безопасность здания.

Если вы проектируете или эксплуатируете объект с требованием EI 60, ставьте в приоритет документальное подтверждение и контроль монтажа. Это окупается в первых минутах чрезвычайной ситуации, когда каждое решение может спасти жизни и минимизировать ущерб.
