Распашные ворота — одна из самых доступных и эстетичных конструкций для загородного участка. В этой статье я подробно расскажу, как спланировать, рассчитать и собрать ворота самостоятельно: от чертежа до навески. Текст сочетает общие правила, конкретные размеры и рабочие приёмы, которые помогут сделать надёжную конструкцию без лишних затрат.

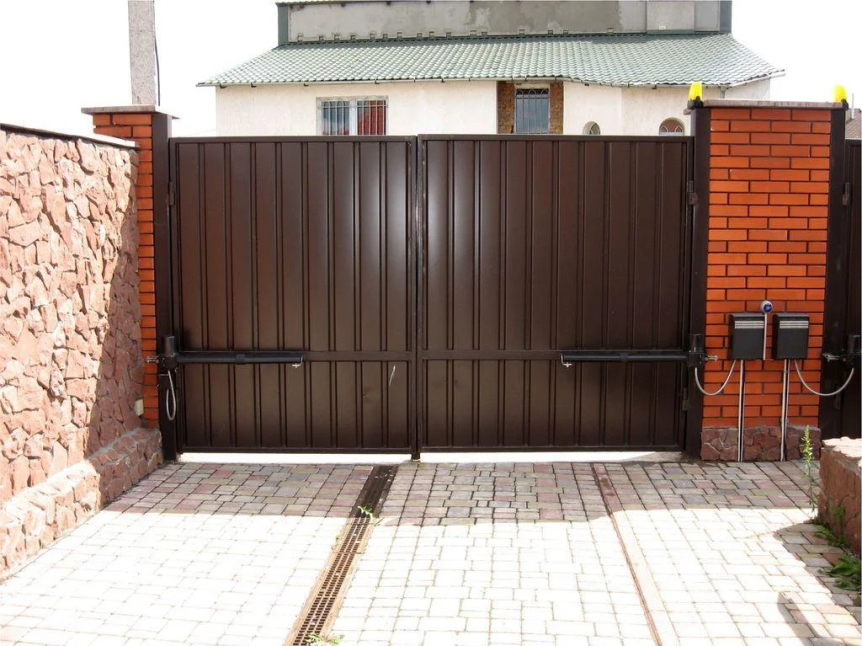

Источник: yandex-images.clstorage.net С чего начать: планирование и подготовка
Первым делом нужно понять, какие ворота вам нужны: глухие, частично заполненные, с комбинированным пролётом или с декоративными элементами. От выбора типа зависит масса, ветровая нагрузка и, соответственно, размер и прочность опор и петель.
Определите ширину проезда, высоту створок и предполагаемый материал заполнения. Замерьте расстояние между крайними точками проезда по уровню земли, учтите возможное перепадение поверхности и запланируйте небольшой запас для монтажных зазоров.
Ключевые параметры для замеров
Ширина проезда — это расстояние между колоннами или планируемыми стойками. Практичесное правило: для удобного въезда одного автомобиля оставьте минимум 2,8–3,0 метра, для двоих — от 4,5 метра. Высота ворот обычно варьируется от 1,2 до 2,0 метра, но зависит от стиля двора и требований безопасности.
Важно сразу определить направление открывания: наружу на улицу или внутрь во двор. Открывание наружу экономит место во дворе, но требует свободного пространства перед воротами и соответствует местным правилам.
Выбор материалов и конструкции
Каркас обычно делают из профильной трубы или уголка, опоры — из стальной трубы квадратного сечения или из кирпича/бетона с приваренными закладными. Заполнение может быть из профнастила, металлических стальных или алюминиевых стержней, деревянных реек или сэндвич-панелей.
Материал влияет на массу и стоимость. Листовой металл проще в установке, дерево даёт приятную фактуру, кованые элементы — декоративный эффект. Подумайте о коррозионной стойкости: сталь требует качественной грунтовки и покраски, алюминий — дороже, но легче и не ржавеет.
Сравнительная таблица материалов
| Материал | Плюсы | Минусы |
|---|---|---|
| Профнастил | Дешёвый, быстро монтируется, устойчив к погоде | Ветрозацепность, требуется прочный каркас |
| Дерево | Эстетично, легко обрабатывать | Нужна обработка от гниения, периодический уход |
| Ковка/сталь | Долговечность, декоративность | Тяжёлые, требуют профессиональной сварки |
| Алюминий | Лёгкий, не ржавеет | Дороже стали, сложнее сваривать |
Чертежи и схемы: как правильно рассчитать размеры
Перед началом работ сделайте простой чертёж в масштабе: вид спереди, вид сверху и разрез через опору. На этом этапе определяются ширина створки, расположение петель и размеры закладных. Чертёж позволяет избежать ошибок при покупке материалов и упрощает монтаж.
Ниже приведены практические формулы и ориентиры, которые помогут рассчитать габариты и количество материалов. Эти расчёты подходят для типичных садовых ворот; при особых условиях стоит получить инженерный расчёт.
Основные расчёты
Ширина одной створки = (ширина проезда / 2) — монтажные зазоры. Рекомендуемый зазор по вертикали и горизонтали 10–20 мм, чтобы створки не цеплялись о покрытие и столбы. Если проезд нечётный, створки можно сделать неравными: одна шире, другая уже, например 60/40.
Вес створки рассчитывают исходя из площади и плотности материала. Для профнастила с каркасом из профильной трубы ориентируйтесь на 20–30 кг/м2. Зная вес, выбирают петли и закладные с запасом прочности 1,5–2 раза.
Пример расчёта объёма бетона для опор
Если заливать столб глубиной 1,0 метра и диаметром 300 мм, объём бетона = π * (0,15)^2 * 1,0 ≈ 0,071 м3. Для двух столбов потребуется около 0,15 м3 бетона. Для прямоугольных опор объём вычисляется как длина × ширина × высота.
Не забудьте про подушку из щебня толщиной 100–150 мм; она улучшит дренаж и уменьшит подвижки при морозном пучении почвы.
Источник: www.bogolepova.ru Фундамент и опоры: закладные и бетонирование
Опоры — критичный элемент. Если они слабые, ворота перекосит, и работа петель станет неравномерной. Для обычного климата глубина заложения столба 0,8–1,2 метра; в промерзающих зонах она увеличивается в зависимости от глубины промерзания грунта.
Часто используют стальные столбы 80×80 или 100×100 мм с толщиной стенки 3–5 мм. Столб закрепляют в бетонном стакане или закладывают в кирпичный пост с анкерными болтами.
Технология установки столбов
Выкапывают ямы, устраивают песочно-гравийную подушку 100–150 мм, ставят столб строго по отвесу и фиксируют временными распорками. Заливают бетон классом не ниже М200. После заливки ждут минимум 48–72 часа для набора прочности, но лучше подождать 7–14 дней перед нагружением при тёплой погоде.
Если планируется автоматизация, продумайте закладные под кабель и место для размещения механизма. Кабель ведут в гофре через трубу к фундаменту, оставляя запас длины для подключений.
Каркас створок: чертежи и сварка
Каркас — это жесткая рама из профильной трубы, которая выдерживает нагрузку и распределяет усилия по петлям. Наиболее распространены профиль 60×40 мм для рам и 40×20 мм для перекладин, но всё зависит от веса заполнения.
Типичная конструкция: наружная обвязка из прямоугольной трубы, внутренние поперечины через каждые 40–60 см, диагональная раскосная перемычка для предотвращения провисания. Ворота без диагонали со временем могут завалиться.
Схема приварных швов и соединений
При сварке соблюдайте последовательность, чтобы не допустить перегрева и деформации: прижимайте и прихватывайте элементы в нескольких точках, затем окончательно проваривайте. Используйте угловые прихваты по 30–50 мм через каждый 200–300 мм перед окончательной сваркой.
После сварки каркас ровняют и удаляют заусенцы. Переведите сварные швы в однородность при помощи зачистки и прогрунтуйте. Хорошая подготовка поверхности продлевает срок службы рамы.
Петли и навеска: выбор и монтаж
Петли подбирают в зависимости от веса створки. Для лёгких ворот подойдут шурупные регулируемые петли; для тяжёлых — роликовые или подшипниковые петли с винтовой регулировкой. Основное требование — наличие запаса по нагрузке и возможность регулировки по вертикали и горизонтали.
Рекомендуемые центры крепления: верхняя петля примерно на 150–250 мм от верхнего края, нижняя — на 150–250 мм от нижнего края. Для створок выше 1,8 м или весом более 150–200 кг добавляют третью петлю посередине для уменьшения прогиба.
Тонкости установки петель
Крепление петель к столбу должно быть выполнено на анкерные болты или прочные закладные. Если столб бетонный с закладной пластиной, петельную пластину приваривают к закладной, избегая прямой сварки к тонкостенному столбу без усиления.
При навеске всегда оставляйте регулировочные зазоры: вертикальный зазор между створками — 10–20 мм, зазор между створкой и столбом — 10–20 мм, чтобы учесть расширение материалов при температурных изменениях.
Источник: воротапро.рф Заполнение створок: варианты и монтаж
Заполнение зависит от дизайна и функциональности. Прямой профлист крепится к каркасу саморезами с уплотнительными шайбами, деревянные рейки прикручиваются к поперечинам и обрабатываются антисептиком, кованые элементы приваривают или закрепляют на специальных болтах.
При использовании холодного профнастила без теплоизоляции учитывайте конденсат внутри. Для «теплых» ворот используют сэндвич-панели или деревянные ламели с уплотнителем.
Уплотнение и защита от погодных явлений
Уплотнительные резинки на средней и нижней кромке исключают проникновение ветра и пыли. Дренаж у нижней части ворот решается зазором 30–50 мм от земли или установкой порога с микроотверстиями.
Для защиты металла применяют горячее или холодное цинкование, затем грунт и краска по металлу. Дерево обрабатывают морилкой и лаком или краской с антисептическими добавками.
Монтаж: пошаговая технология
Монтаж разбивается на логичные этапы: установка опор, сборка и сварка створок, подготовка и крепление заполнения, навеска и регулировка, финишная отделка. Важно не торопиться и проверять геометрию на каждом шаге.
Ниже — упрощённый план действий с последовательностью операций, который подойдёт для стандартного проекта из профильной трубы и профнастила.
Пошаговый план монтажа
- Разметка места и выкапывание котлованов под столбы.
- Установка и бетонирование столбов с закладными или пластинами.
- Сборка каркаса створок на ровной поверхности и контроль диагоналей.
- Приварка или крепление петель к створкам и столбам.
- Закрепление заполнения и обработка швов, наживка фурнитуры.
- Подгонка зазоров, монтаж замка, при необходимости установка автоматики.
Автоматика и безопасность
Автоматика удобна, но добавляет сложности и расходы. При выборе нужно учитывать вес створок, длину пролёта и количество циклов. Существуют распространённые типы приводов: рычажно-шатунные для наружного открытия и линейные для внутреннего или для распашных ворот с ограниченным пространством.
Безопасность — ключевой аспект. Установите фотоэлементы, чтобы остановить или развернуть створку при появлении препятствия. Также необходимы концевые выключатели для определения конечных положений и система аварийного разблокирования на случай отключения питания.
Приводы: основные характеристики
При выборе привода ориентируйтесь на массу одной створки и ширину: производители указывают максимальную массу при заданной ширине. Также обратите внимание на коэффициент запаса и возможность регулировки скорости и момента срабатывания.
Для частного дома часто достаточно привода с усилием 200–500 Н·м, но точные параметры зависят от конструкции ворот и климата — при сильных ветрах требуется больший запас по усилию.
Бюджет, материалы и экономия
Стоимость проекта сильно варьируется: экономичный вариант — профильная труба и профнастил, более дорогой — ковка и автоматизация. При самостоятельной работе вы существенно экономите на оплате труда, но потребуется инструмент и время.
Экономить лучше на финишной отделке или элементарных декоративных элементах, но не на качестве петель, закладных и грунта — от них зависит долговечность и безопасность ворот.
Примерный список инструментов и материалов
- Сварочный аппарат и электроды, болгарка с дисками по металлу.
- Уровень, отвес, рулетка и угольник.
- Профильная труба для каркаса и столбов, листовой металлопрофиль или доски для заполнения.
- Петли/ролики, анкерные болты, саморезы с резиновыми шайбами.
- Бетон, арматура, щебень и песок для фундамента.
Источник: images.deal.by Уход, регулировка и типичные проблемы
Даже правильно собранные ворота требуют ухода: проверяйте крепёжные элементы и состояние покраски раз в год и подкрашивайте ремонтные места. Смазывайте петли и приводы по инструкции производителя, особенно перед зимой.
Типичные проблемы: провисание створки, заклинивание в открытом/закрытом положении, коррозия в зоне сварных швов. Большинство проблем устраняется регулировкой петель, подтяжкой болтов и локальной обработкой антикором.
Советы по обслуживанию
Для уменьшения коррозии используйте оцинкованные или нержавеющие крепежи. Контролируйте состояние уплотнителей и заменяйте их при износе. При сильных морозах проверяйте механизм привода и при необходимости утепляйте коробку управления.
Если ворота начали скрипеть, смазка подшипников и контактных мест решит проблему. Не оставляйте мусор у основания ворот, это мешает нормальному закрыванию и приводит к механическому износу.
Личный опыт: мой проект распашных ворот
Когда я делал первые ворота на даче, столкнулся с одной типичной проблемой — неверно рассчитанный зазор и слабые петли. В результате одна створка начала цеплять асфальт при дождях, и пришлось заново поднимать столб. С тех пор я всегда оставляю запас по высоте и использую петли с регулировкой.
В моём случае каркас я сделал из 60×40 мм трубы, заполнение — профнастил НС-20. Столбы — 100×100 мм с бетоном на глубину 1 м. После первых зим никаких проблем не возникло: правильный фундамент и диагональная распорка каркаса сделали свое дело.
Типичные ошибки и как их избежать
Самые частые ошибки — недостаточная глубина фундамента, слабые петли, отсутствие диагональной раскоски и экономия на закладных. Многие проблемы проявляются со временем, поэтому лучше потратить немного больше при монтаже и избежать дорогостоящих переделок.
Проверяйте геометрию на ровной поверхности до покраски и окончательной установки. Если создаёте чертёж, проверьте диагонали створок: они должны быть равны, иначе вероятность перекоса высока.
Краткий контрольный чек-лист перед сдачей проекта
- Выравнены опоры по отвесу и уровню.
- Каркас сварен без значительных деформаций, диагонали совпадают.
- Петли выдерживают вес со запасом и позволяют регулировку.
- Зазоры между створками и столбами в пределах 10–20 мм.
- Фурнитура смазана, электропривод подключён и протестирован (если есть).
Эскизы и визуализация: как сделать понятный чертёж
Эскиз — это быстрый набросок с размерами, центрами петель и расположением заполнения. Он должен быть читаемым и включать вид спереди и план сверху с указанием проёма и внешних размеров. Для сложных элементов делайте отдельные детали с увеличенным масштабом.
Если у вас есть базовые навыки черчения, используйте миллиметровую бумагу или простую CAD-программу. Я часто рисую сначала от руки, затем переношу в простую программу для точных размеров — это экономит время и уменьшает количество ошибок на стройке.
Что обязательно включить в чертёж
Укажите точные размеры створок, расстояние между петлями, размеры и глубину бетонных стаканов, расположение анкеров, сечение и толщину профильных труб, и способ крепления заполнения. Отдельно опишите требуемую толщину стенок и тип сварных швов в критических местах.
Если планируется автоматика, на чертеже отметьте место установки привода, кабельный ввод и место для концевиков. Это упростит монтаж и сократит переделки.
Источник: baza-petrovich.by Последние рекомендации перед началом работ
Подготовьте полноценный список материалов и инструментов, уточните сроки поставки профильной трубы и профнастила. Рассчитайте бюджет с запасом 10–15% на непредвиденные расходы и помните, что качество фурнитуры и опор критичнее внешней отделки.
Работайте планомерно: сначала ровные опоры, потом каркас, затем заполнение и навеска. Проверяйте каждую операцию, отмеряйте дважды и приваривайте аккуратно. Это минимизирует переделки и даст вам ворота, служащие десятилетиями.
