Вас когда-нибудь интересовало, почему одни двери спокойно гасят пожарный удар и держат температуру, а другие рассыпаются за несколько минут? Особенно это актуально для электрощитовой — помещения с высоким электробезопасным и пожарным риском. В статье разберёмся, что значит «предел огнестойкости», как он измеряется, какие классы встречаются чаще всего, и какие требования влияют на выбор и установку двери в электрощитовую.
Источник: ir.ozone.ru Здесь не будет сухой лекции. Постараюсь объяснить так, чтобы вы могли понять суть, отличать важное от мелочей и принять взвешенное решение при выборе двери, приёмке работ или проверке эксплуатации. Пройдёмся от теории к практике — от определения до монтажных нюансов и чеклистов для контроля.
Почему это важно
Электрощитовая — не просто комната с оборудованием. Там сконцентрированы кабели, автоматы, трансформаторы, иногда аккумуляторы и масла. Искра, перегрев контактов, короткое замыкание — и возгорание может начаться быстро. От того, насколько долго дверь удержит огонь и дым, зависит шанс локализовать пожар, спасти оборудование и дать время для эвакуации и работы пожарных.
Правильно подобранная дверь выполняет две ключевые задачи: она предотвращает распространение огня и держит температуру на безопасном уровне по ту сторону перегородки. Проще говоря, это барьер — чем дольше барьер держится, тем выше вероятность минимизировать ущерб и остановить эскалацию. Для объектов с критической инфраструктурой задержка в несколько десятков минут может быть решающей.
Что такое предел огнестойкости двери
Предел огнестойкости — это время в минутах, в течение которого конструкция сохраняет требуемые характеристики при воздействии огня по стандартной кривой температуры. Обычно указывают в минутах: 15, 30, 45, 60, 90, 120 и выше. Это не абстрактная цифра, а результат испытаний в лаборатории.
Важно понимать, что «предел огнестойкости» не единичное свойство. Его оценивают по нескольким критериям: сохранение целостности (не появилось отверстий, трещин), теплоизоляция (температура с обратной стороны не поднялась выше допустимого уровня) и несущая способность (для элементов, несущих нагрузку). У дверей чаще всего оценивают целостность и теплоизоляцию. В маркировке применяются сокращения типа E, I, EI — пусть они не пугают, скоро разберёмся подробнее.
Источник: files.1mi.media Понимание маркировки: e, i, ei и r
Буквы в маркировке означают разные характеристики. E отвечает за целостность — дверь не должна пропускать пламя и раскалённые газы. I обозначает теплоизоляцию — ограничение температуры на холодной стороне. R связан с несущей способностью и в контексте дверей встречается реже, так как двери сами по себе обычно не являются несущими элементами. Самая распространённая маркировка для дверей — EI30, EI60 и так далее, где цифра — время в минутах.
В повседневной практике важнее понимать, что за буквами стоит: достаточно ли двери, если пожара коснётся электрошитовой? Для ответственного выбора нужно смотреть не только на цифру, но и на применение: установка, рама, уплотнения и монтаж влияют на реальную работоспособность двери при пожаре.
Какие существуют классы огнестойкости и что они означают
Классы огнестойкости обычно выражают в минутах и дают представление о том, сколько времени конструкция способна выполнять свои функции под воздействием огня. Ниже — упрощённая таблица, помогающая соотнести класс с практической ситуацией и целями защиты.
| класс (минут) | что обеспечивает | подходит для |
|---|---|---|
| 15 | Кратковременная защита; даёт шанс на раннюю эвакуацию и локализацию. | вспомогательные помещения с низким риском и небольшими энергоносителями. |
| 30 | Минимальный распространённый уровень; даёт время для обнаружения и начала тушения. | малые электрощитовые, подсобные помещения, где риск ограничен. |
| 60 | Средний уровень; существенно ограничивает распространение огня и тепла. | большинство электроустановок, где нужно защитить соседние помещения и коммуникации. |
| 90 | Повышенная защита; подходит для помещений с чувствительным оборудованием. | серверные, трансформаторные, места с аккумуляторами или маслонаполненным оборудованием. |
| 120 и более | Длительная защита; применяется для критичных объектов и крупных энергоузлов. | объекты критической инфраструктуры, крупные распределительные пункты. |
Эта таблица — ориентир, а не предписание. На выбор рейтинга влияет и степень риска, и требования нормативов, и бизнес-логику: стоимость простоя, важность оборудования и т.д. Существуют и специальные случаи, когда нужны комбинации требований: например, дверь EI60 и одновременно с контролем дыма и электрозамком с возможностью аварийного открывания.
Стандарты и методы испытаний
Испытание дверей на огнестойкость — это постановочная процедура в лаборатории по определённой температурно-временной кривой. В разных регионах используются разные методики и стандарты. На международном уровне распространены методики по ISO, EN и ASTM/UL. Для Европы характерны EN 1634-1 и EN 13501-2, в США — UL 10B/10C, ISO 834 — международная кривая. По сути, дверь помещают в испытательную печь и фиксируют время до потери целостности или достижения допустимой температуры на холодной стороне.
В нашей стране применяются национальные стандарты и система сертификации. Производители обычно указывают результат испытаний, проведённых в аккредитованных лабораториях, и выдают сертификаты соответствия. Для заказчика важно не только наличие сертификата, но и то, что испытание соответствовало реальным условиям: дверь должна быть испытана в сборе с рамой, уплотнениями и зарекомендованной фурнитурой.
На что обратить внимание в протоколе испытаний
Часто покупатели видят в паспорте двери отметку EI60 и успокаиваются. Однако стоит проверить несколько деталей в протоколе: была ли дверь испытана с тем же типом замка и доводчиком, который вы собираетесь ставить; испытывали ли её вместе с рамой того же типа; есть ли испытания с притворами и порогами, идентичными планируемой установке. Если испытание проводилось без уплотнений или с другой фурнитурой, реальная дверь может работать иначе.
Ещё одна тонкость: многие испытания проводятся по стандартной температурной кривой. В реальном пожаре условия отличаются: перегрузка пламенем, воздействие электрической дуги, взрыв. Стандарт показывает предельную способность конструкции удерживать огонь при предсказуемой нагрузке, но не гарантирует поведение при аномальных сценариях. Это важный момент при выборе безопасности для электропомещений с повышенным риском.
Источник: tes.ru Особенности электрощитовой, влияющие на выбор двери
Электрощитовая отличается от обычной кладовой или офисного помещения. В ней — кабельные вводы, проходы через стену, вентиляция и иногда высокая плотность оборудования. Эти факторы диктуют требования к двери и прилегающим конструкциям: вентиляционные отверстия должны закрываться противопожарными клапанами; вводы кабелей нужно герметизировать огнестойкими материалами; электрические щиты не могут находиться близко к двери так, чтобы при пожаре пламя сразу воздействовало на уплотнения.
Также нужно учитывать режим доступа. В электрощитовую обычно нужен свободный доступ для обслуживания, но при этом дверь должна быть самозакрывающейся и удерживать огонь. Значит, замки, доводчики и система аварийного открывания должны сочетать противопожарные и эксплуатационные требования. Замечу ещё: влажность, температурные перепады и агрессивные среды влияют на срок службы уплотнений и покрытий, и это нужно учитывать при выборе материалов.
Вентиляция и кабельные вводы

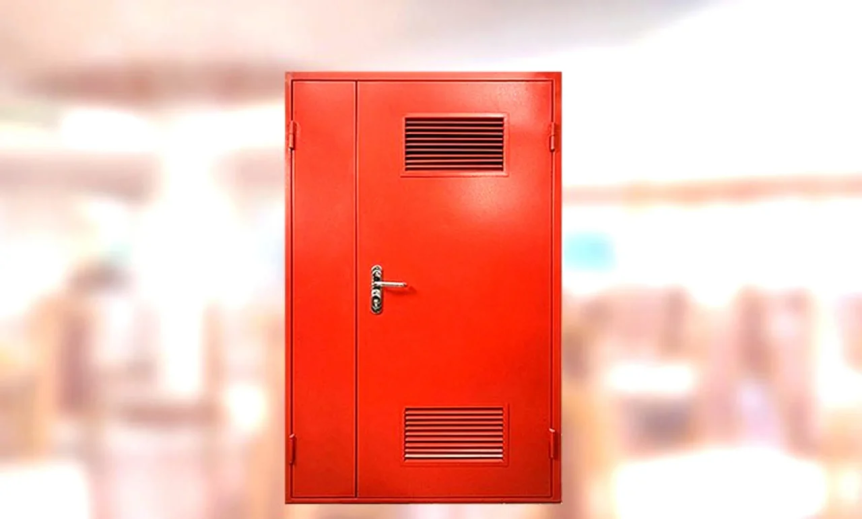

Вентиляционные отверстия служат для охлаждения оборудования, но одновременно могут стать мостиком для огня и дыма. Поэтому обычно вентиляция производится через огнестойкие каналы или снабжается противопожарными клапанами, которые закрываются автоматически при пожаре. Если вентиляция проходит через дверь, то она должна иметь специализированные огнестойкие элементы с подтверждённой эффективностью.
Кабельные вводы — отдельная тема. Неправильно уплотнённый ввод под дверью или в стене позволяет теплу и дыму быстро проникать в другие помещения. Для электрощитовых применяют огнеупорные кабельные проходки и мастики, которые сохраняют свою целостность при высоких температурах. При проектировании учитывайте совместимость этих решений с огнестойкостью двери и стен.
Типичные требования к дверям электрощитовой: практический взгляд
В реальных проектах чаще всего встречаются двери с пределом огнестойкости EI30 или EI60. Для небольших щитовых, обслуживающих одно помещение или этаж, иногда достаточно EI30. Для этажных распределительных, трансформаторных и помещений с аккумуляторным оборудованием рекомендуется EI60 или выше. Это практическое правило, а не универсальная истина.
Кроме уровня огнестойкости обращают внимание на следующие требования: дверь должна быть самозакрывающейся, иметь огнестойкие уплотнения и не допускать образования щелей; фурнитура должна быть испытана совместно с дверью; при необходимости дверь снабжается доводчиком с регулируемой скоростью закрывания и ограничителем открывания. Замки с электромеханическим управлением должны обеспечивать аварийное открывание без нарушения противопожарной защиты.
Требования к открыванию и эвакуации
Электрощитовая — не эвакуационный выход, но доступ для обслуживания обязан быть безопасным. Дверь должна легко открываться изнутри без ключа, чтобы персонал смог мгновенно покинуть помещение. В то же время надо предусмотреть защиту от несанкционированного доступа извне. Это баланс между доступностью и безопасностью.
Если дверь оснащена электромагнитным замком или системой контроля доступа, её следует подключать к системе аварийного питания и предусматривать автоматическое отключение замка при срабатывании пожарной сигнализации. Важно, чтобы такое решение сертифицировалось и не меняло заявленный предел огнестойкости двери.
Источник: avtobdd.ru Конструкция дверей, обеспечивающих огнестойкость
Двери, предназначенные для электрощитовых, делаются из комбинации металла, специальных наполнителей и уплотнений. Чаще всего короб и полотно выполнены из стали с наполнителем из огнестойкого материала: минераловатные плиты, негорючие панели или специальные термостойкие смеси. Эти наполнители поглощают тепло и замедляют повышение температуры со стороны холодной поверхности.
Ключевой элемент — уплотнения и противопожарные ленты. Интумесцентные элементы расширяются под воздействием высокой температуры, закрывая щели и препятствуя проходу дыма и пламени. Без правильно подобранных и установленных уплотнений даже самая «крутая» дверь может потерять эффективность.
Стеклянные вставки и смотровые окна
Стекло делает дверь удобной для визуального контроля, но уменьшает её огнестойкость. Для электрощитовых применяют специальное огнестойкое стекло, которое выдерживает заданное время при пожаре. Такое стекло устанавливается в рамки, испытанные в сборе, и маркируется соответствующим испытаниям классом.
Важно: не всякое декоративное или обыкновенное стекло может быть использовано. Если проект предусматривает смотровое окно, обязательно требуйте сертификат на стекло и протокол испытаний в составе дверной конструкции. Малейшая несовместимость может снизить реальную огнестойкость двери.
Монтаж и уплотнение — почему детали важнее маркировки
Даже сертифицированная дверь перестаёт быть эффективной, если поставлена неправильно. Рама должна быть правильно закреплена, а зазоры между рамой и стеной заполнены огнестойкими материалами. Неправильно установленная дверь может иметь щели, через которые пройдёт дым и горячие газы, и тогда всё сертифицирование теряет смысл.
Монтажник должен следовать монтажной карте производителя двери. Это не формальность. В карте указаны допустимые зазоры, типы анкеров, последовательность установки уплотнений и требования к сварке или креплению. Часто производитель указывает, что при изменении типа рамы или фурнитуры испытание теряет силу, и формально такую дверь нельзя считать сертифицированной.
Типичные монтажные ошибки
Короткий список: применение неподходящих анкерных болтов, заполнение зазоров простым цементом вместо огнестойкой шпаклёвки, установка доводчика с несоответствующим сопротивлением, удаление или повреждение интумесцентных лент при отделочных работах. Каждая такая ошибка уменьшает реальную огнестойкость.
Ещё одна частая проблема — замена оригинальной фурнитуры на более дешёвую. Ручки, петли и замки должны быть теми, для которых выполнялось испытание. Замена требует пересертификации или как минимум согласования с производителем и контролирующими органами.
Проверка и обслуживание
Двери в электрощитовых нуждаются в регулярном осмотре. Это важнее, чем кажется: уплотнения стареют, краска трескается, петли изнашиваются. Регулярный осмотр позволяет выявить и устранить дефекты до того как они превратятся в угрозу при пожаре.
План техобслуживания должен включать визуальный контроль уплотнений и интумесцентных лент, проверку работы доводчиков и замков, испытание самозакрывания, очистку от мусора порогов и проверку целостности покрытия. Частота инспекций зависит от условий эксплуатации, но для электрощитовых разумно проводить проверки не реже раза в полгода и после каждого крупного ремонта оборудования.
Что фиксировать в журнале обслуживания
В журнале лучше записывать дату осмотра, состояние уплотнений, результаты проверки доводчика, заменённую фурнитуру и выполненные работы. Если обнаружены дефекты, указать степень срочности ремонта и сроки устранения. Такой журнал — не только способ контроля, но и документ, который упростит работу при проверке противопожарных органов.
Если дверь получила механические повреждения, даже небольшие, лучше провести повторный осмотр сертификата у производителя. Иногда имеет смысл просто заменить полотно или уплотнения, но иногда повреждение системы зачистки может потребовать полной замены двери по причине потери огнестойкости.
Источник: rosa-market.ru Как выбрать дверь: чеклист
Выбор двери для электрощитовой — не игра в угадайку. Лучше руководствоваться чеклистом, помня, что каждая деталь имеет значение. Ниже — подробный список пунктов, которые стоит пройти перед покупкой и приёмкой.
- Определите требуемый предел огнестойкости в зависимости от риска и назначения помещения.
- Попросите сертификат и протокол испытаний на дверь в сборе с рамой и фурнитурой.
- Удостоверьтесь, что уплотнения и интумесцентные элементы совместимы и имеются в комплекте.
- Проверьте, что вентиляционные отверстия и кабельные проходки оснащены огнестойкими элементами.
- Согласуйте систему замков и доводчиков с сертификацией; требуйте совместного испытания при необходимости.
- Планируйте монтаж по монтажной карте производителя и закрепите обязательства по приёмке работ.
- Обсудите регулярное обслуживание и зафиксируйте график проверок в договоре.
Такой подход снижает риск неприятных сюрпризов и помогает получить реальную защиту, а не «бумажную» безопасность. Защита электрического оборудования — это инвестиция в надёжность и снижение рисков.
Ошибки и типичные нарушения
Нижеследующее — перечень самых частых ошибок, встречающихся на объектах. Многие из них связаны не с плохими продуктами, а с человеческим фактором: экономией, недостатком внимания к документации, желанием сэкономить время при монтаже.
Они варьируются от тривиального до критичного: установка двери без уплотнений, использование декоративных стекол вместо огнестойких, монтаж двери в стену, не имеющую требуемого класса огнестойкости, или замена сертифицированной фурнитуры на несертифицированную. Каждая такая «мелочь» может свести на нет заявленную защиту.
Реальные последствия пренебрежения
В худшем случае неправильно выбранная или неправильно установленная дверь приведёт к быстрому распространению огня и крупным потерям: выгоранию щитов, повреждению кабелей и оборудования, выходу из строя систем питания и длительному простою. Иногда этого можно было избежать, потратив немного больше на правильный продукт и качественный монтаж.
Кроме материального ущерба есть и нормативная ответственность. Недостаточная противопожарная защита может стать причиной штрафов и требований к переделке работ, что в итоге обходится гораздо дороже, чем первоначальная инвестиция в качественное изделие и монтаж.
Источник: territoryclimate.ru Практические рекомендации при проектировании и модернизации
Если вы проектируете новую электрощитовую или модернизируете старую, подумайте о нескольких вещах заранее. Во-первых, проект должен учитывать не только дверь: стены, полы, кабельные вводы и вентиляция должны иметь сопоставимый класс защиты. Нет смысла монтировать EI60-дверь в стену EI30 — слабое звено определит поведение конструкции в пожаре.
Во-вторых, заранее согласуйте с подрядчиком список фурнитуры, уплотнений и монтажных материалов. Добейтесь, чтобы в спецификации были указаны конкретные позиции и ссылки на сертификаты. Это упростит приемку и снизит вероятность замены компонентов без согласования.
Советы по взаимодействию с подрядчиком
Просите демонстрацию протоколов испытаний и монтажных карт. Не стесняйтесь требовать, чтобы монтаж выполнял сертифицированный специалист или монтажная бригада с опытом работы именно с огнестойкими дверями. Попросите, чтобы при установке присутствовал представитель производителя или специализирующейся лаборатории для документирования процесса.
Если подрядчик предлагает «экономичное» решение — например, заменить интумесцентные ленты на обычный герметик — требуйте письменного обоснования и пересчёта предела огнестойкости. Как правило, такие решения приводят к уязвимостям и не стоят сэкономленных средств.
Контроль качества на приёмке
Приёмка дверей на объекте — важный этап. Она начинается с проверки комплектности: уплотнения, пороги, рамные элементы, крепёж. Затем проверяется соответствие маркировки и протоколов испытаний. После этого следует визуальный осмотр полотна и рамы на предмет повреждений, зачисток сварки, трещин и прочих дефектов.
Следующий этап — функциональная проверка: дверь должна плавно открываться и закрываться, доводчик работать корректно, замок должен обеспечивать нужную фиксацию и аварийное открывание. Убедитесь, что уплотнения плотно прилегают и что пороги и наличники не препятствуют самозакрытию.
Что ещё проверить на приёмке
Проверьте совпадение серийных номеров на документах с тем, что нанесено на дверях. Вертикальность и горизонтальность установки рамы. Наличие монтажной карты и её соответствие фактическому исполнению. Если есть стеклянные вставки — убедитесь в наличии маркировки и сертификатов на стекло. Если обнаружены нестыковки — фиксируйте их в акте приёмки и требуйте устранения до подписания.
Эта процедура не только повышает вероятность корректной работы двери при пожаре, но и защищает вас юридически в случае инцидента, доказывая, что работы принимались с соблюдением всех процедур и замечаний.
Источник: door.net.ua Заключение
Предел огнестойкости двери — это не просто цифра на паспорте. Это характеристика, зависящая от состава двери, используемой фурнитуры, правильного монтажа и качества обслуживания. Для электрощитовой выбор двери особенно важен: от неё во многом зависит безопасность людей, сохранность оборудования и время, доступное для пожарных.
Подойдите к выбору осознанно: определите уровень риска, потребности в сохранении оборудования и доступности, требуйте протоколы испытаний и монтажные карты, контролируйте установку и поддерживайте дверь в исправном состоянии. Такой подход заметно снижает риски и гарантирует, что в критический момент дверь не окажется слабым звеном.
