Вес откатных ворот — важный параметр, от которого зависят выбор роликовых опор, автоматики, фундамент и порядок установки. В этой статье подробно разберём, из чего складывается масса ворот, как её правильно оценить для разных конструкций и какие практические последствия имеет тот или иной вес. Ниже вы найдёте методики расчёта, реальные примеры и советы, которые пригодятся при проектировании и монтаже.

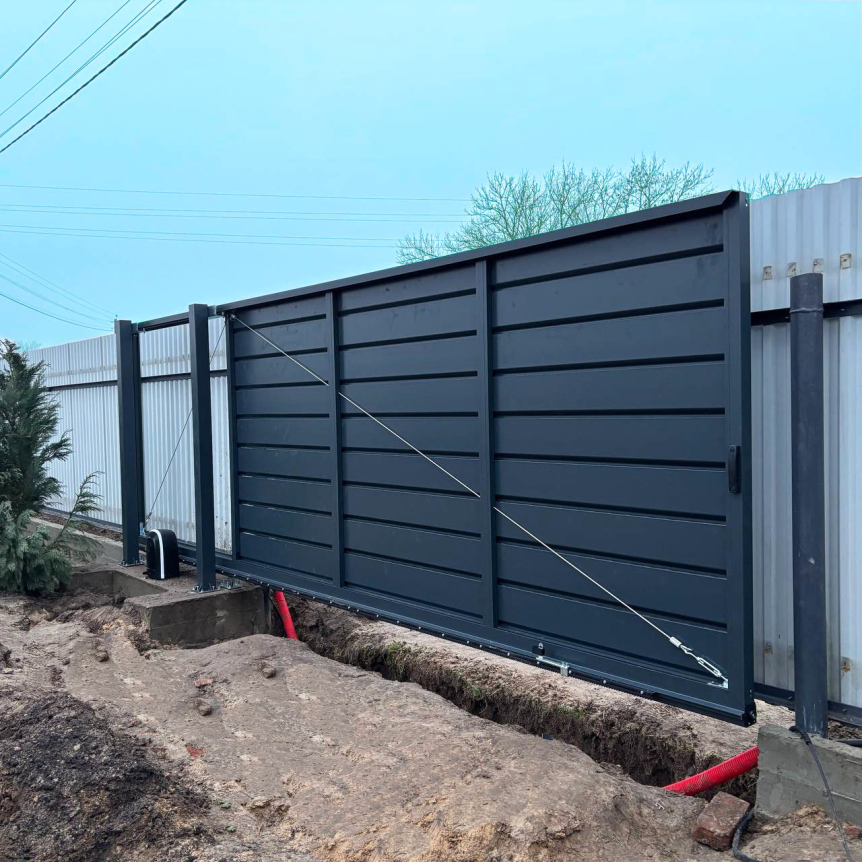

Источник: vatars.mds.yandex.net Почему масса ворот имеет значение
Вес влияет на всё: долговечность механики, расход электроэнергии автоматики, износ направляющих и опор. Нередко именно недооценённая масса становится причиной преждевременных поломок или опасных ситуаций в процессе эксплуатации.
Кроме технической стороны, масса определяет транспортировку, необходимость спецтехники при подъёме и требования к фундаменту. Для крупных и тяжёлых конструкций приходится предусматривать усиленные опоры и большие резервные усилия в приводе.
Из чего складывается масса откатных ворот
Масса ворот — суммарный показатель, в котором учитываются несущий каркас, заполняющие материалы, декоративные элементы, комплектующие и автоматика. Каждый элемент имеет свою плотность и объём, и часто самый лёгкий элемент может весить заметно больше ожидаемого при большой площади.
Ниже перечислены ключевые компоненты и их влияние на итоговую массу.
Каркас и элементы жесткости
Стальной профиль — основа конструкции. Толщина стенок и габариты профильных труб определяют немалую часть веса. Жёсткая сварная рама потребуется для длинных пролётов и тяжёлых заполнений, а значит, масса каркаса может составлять до 30–50% общей массы полотна.
При проектировании важно учитывать расположение усилителей, перекладин и центральных балок. Дополнительные ребра жёсткости повышают вес, но иногда это единственный путь избежать прогиба при больших размерах.
Заполнение
Материал заполнения — самый заметный фактор. Профлист и сэндвич-панели дают лёгкие конструкции, кованые решётки и массивные стальные панели значительно утяжеляют полотно. Также часто применяют дерево и композитные материалы: они добавляют массу по-другому, но тоже требуют учёта.
Площадь заполнения прямо пропорциональна массе. Чем выше ворота, тем сильнее растёт общий вес, даже если материал остаётся тем же.
Опорная система и ролики
Опорные элементы, направляющая балка и комплект роликовых опор имеют собственную массу, но их роль — перенос нагрузки на фундамент. При расчёте учитывают не только массу, но и динамическое усилие при старте и торможении, которое может существенно превышать статическую нагрузку.
Качественные ролики тяжелее дешёвых, но они выдерживают бо́льшие нагрузки и служат дольше. Набирательная масса опорного узла влияет на монтаж и подбор фундамента.
Автоматика и дополнительные элементы
Привод, редуктор, электроника, ограничители хода и стопоры добавляют к общей массе, хотя обычно это доля в десятки килограммов. Важнее то, что автоматика рассчитывается по массе двери и требуемой тяге, поэтому неверная оценка веса ведёт к неправильному выбору привода.
Кроме того, возможно наличие противовеса в раздвижных конструкциях. Его масса входит в общий расчёт, если противовес монтируется на створке или в консоли.
Источник: korn.ru Типы конструкций и ожидаемые весовые диапазоны
Разные технологии изготовления дают принципиально разные весовые характеристики. Здесь приведены ориентиры, которые полезно иметь на старте проекта.
Важно понимать: значительные отклонения возможны в зависимости от толщины материалов и дизайна, поэтому ниже указаны примерные диапазоны.
Лёгкие алюминиевые или комбинированные ворота
Алюминиевые конструкции и комбинированные модели с поликарбонатом или тонким профлистом — самые лёгкие. Для полотна высотой до 2 м и шириной 3–4 м масса обычно укладывается в диапазон 60–180 кг.
Такие ворота удобны при ограниченной грузоподъёмности фундамента и упрощают выбор автоматики с низкой мощностью. Однако они дороже в материале и иногда менее прочны при сильных ветровых нагрузках.
Стандартные ворота с профлистом и стальным каркасом
Самая распространённая конструкция — профильная рама и заполнение профнастилом. При высоте 2–2,2 м и ширине полотна 3–6 м масса обычно находится в пределах 120–350 кг. Для большей ширины и высоты вес растёт почти пропорционально площади.
Профлист сам по себе лёгок, но каркас и ребра жёсткости становятся существенными. Такие ворота балансируют между прочностью и массой, поэтому часто выбираются для частных домов и дач.
Тяжёлые сварные полотна и кованые конструкции
Кованые и массивные сварные модели, заполненные полосой, угловым профилем или цельными стальными листами, весят значительно больше. Для типичных размеров 4×2 м масса может достигать 300–800 кг и более.
Для таких ворот требуется серьёзная опорная система и мощная автоматика. Порой их собирают на месте по секциям, чтобы облегчить транспортировку.
Консольные (без нижней направляющей) ворота
Консольные системы имеют каркас с окнами вылета и требуют добавочной массы и длины консоли. С учётом баланса и компенсирующих элементов их масса часто выше аналогичных ездовых ворот, но фактическая масса ворот остаётся в похожих диапазонах; отличие в требованиях к фундаменту и роликам.
Проектирование консольных ворот учитывает и массу консоли, и расчётную реакцию опор, поэтому выбор элементов здесь более критичен.

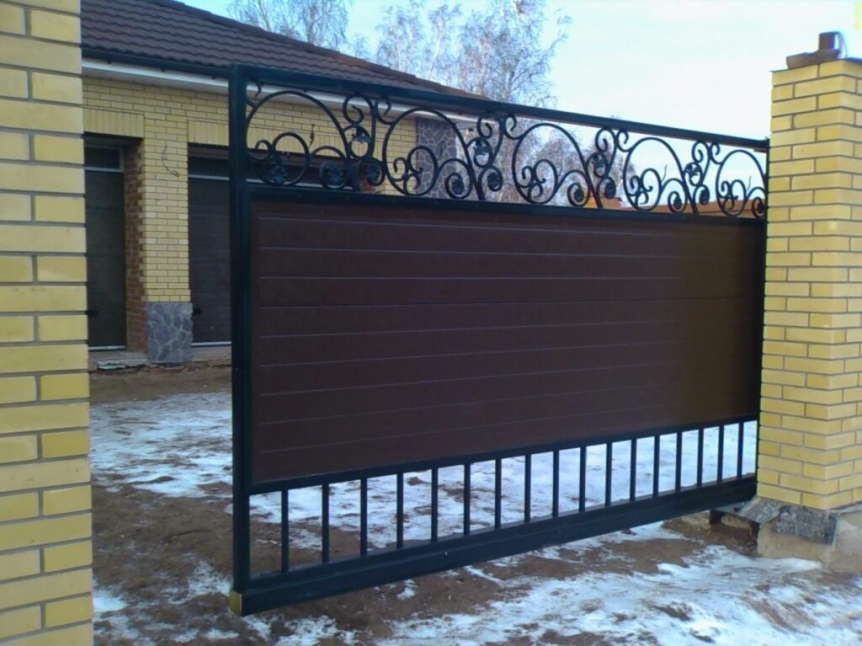

Источник: korn.ru Как правильно оценить массу: практический расчёт
Универсальной таблицы нет, но есть последовательность действий, позволяющая достаточно точно определить массу будущих ворот. Следуйте этой методике, чтобы избежать ошибок при выборе автоматики и опор.
Метод подразумевает разбиение конструкции на составляющие и суммирование их масс по отдельности.
Шаг 1. Определите площадь и вид заполнения
Вычислите площадь полотна: ширина умножается на высоту. Затем определите массу единицы площади для выбранного заполнения. Для профнастила 0,5 мм масса порядка 4 кг/м2, для сэндвич-панелей — 8–12 кг/м2, для кованых решёток диапазон шире и требует индивидуальной оценки.
Это поможет получить стартовую величину для массы заполнения, на которую будут накладываться другие элементы.
Шаг 2. Рассчитайте массу каркаса
Подсчитайте длину всех профильных труб и перемножьте на их массу на метр. Справочные данные по массе профильных труб обычно приводят производители. Если таких данных нет, можно ориентироваться: профиль 60×40×3 мм — около 3,5–4,5 кг/м; квадрат 50×50×3 мм — около 3–4 кг/м. Это усреднённые значения, которые зависят от точного сечения.
Суммируйте массы всех элементов каркаса и добавьте 5–10% на сварные наплавки и накладки, которые тоже прибавляют массу.
Шаг 3. Добавьте массу комплектующих и автоматики
Концевые опоры, направляющая балка и роликовые каретки обычно добавляют от 20 до 60 кг, в зависимости от комплектации. Мотор весит от 5 до 30 кг в зависимости от мощности и типа; редукторы и блоки управления дают ещё десятки килограммов при сложной автоматике.
Не забывайте про стопоры, заглушки, противовесы и декоративные элементы — их суммарная масса часто составляет 5–15% от массы полотна.
Пример расчёта для типового полотна
Возьмём полотно 4,0×2,0 м с профнастилом 0,5 мм и каркасом из труб 60×40×3 мм. Площадь заполнения 8 м2, масса профлиста ≈ 4 кг/м2, значит масса заполнения 32 кг.
Периметр каркаса и внутренних усилителей примерно 12 м; при массе трубы 3,8 кг/м каркас весит ≈46 кг. Дополнительно 15–25 кг на поперечины и фурнитуру. Ролики и направляющая — около 30–40 кг, автомат — 12 кг. Итого ориентировочно 135–155 кг.
Таблица ориентировочных масс для стандартных конструкций
Ниже приведена сводная таблица-ориентир для типовых ворот. Значения приблизительны и служат для предварительного планирования.
| Тип ворот | Размер (Ш×В), м | Ориентировочная масса, кг | Комментарий |
|---|---|---|---|
| Алюминиевые с панелями | 3×2 | 60–120 | Лёгкие конструкции, небольшая автоматика |
| Профлист на стальном каркасе | 4×2 | 130–220 | Популярный вариант, баланс прочности и веса |
| Кованая/решётчатая | 4×2 | 250–500 | Зависит от густоты и толщины элементов |
| Сварное цельное полотно (лист) | 5×2,2 | 400–900 | Тяжёлые промышленные и охранные модели |
| Консольная система (аналогичный профиль) | 6×2 | 200–700 | Вес сопоставим, но требования к фундаменту выше |
Как вес влияет на выбор автоматики и роликов
При выборе привода учитывают не только массу, но и коэффициент трения, наличие уклонов и ветровые нагрузки. Производители приводов дают таблицы соответствия массы и рекомендуемой мощности, но всегда стоит закладывать запас 20–30%.
Установка лёгкого привода на тяжелое полотно приводит к перегреву, снижению ресурса и возможной остановке при морозе. Напротив, избыточно мощный мотор безопасен, но дороже и энергозатратнее.
Рекомендуемые ориентиры по мощности
- До 200 кг — маломощные приводы, 400–600 Вт.
- 200–400 кг — средние приводы, 800–1200 Вт.
- 400–800 кг и более — мощные приводы, 1200–2000 Вт и специализированные решения.
Эти значения носят ориентировочный характер. Рекомендуется сверяться с технической документацией производителя привода и учитывать погодные условия и режим интенсивного использования.
Выбор роликов и их несущая способность
Количество и тип роликов зависят от массы и конструкции. Для лёгких ворот достаточно двух роликовых опор, для тяжёлых — трёх и более, либо применение консольной системы. Роликовые блоки указывают грузоподъёмность на один ролик, но при расчёте берут запас не менее 1,5–2 раза.
Также важно учитывать динамические факторы: пусковые нагрузки и возможные боковые усилия при ветре. Хорошо подобранные ролики снижaют износ направляющей и обеспечивают плавную работу.
Источник: zabordom.ru Практические советы при проектировании и монтаже
Ниже — набор проверенных практик, которые помогали мне и коллегам избегать типичных ошибок при установке откатных ворот.
Планируйте с запасом
Всегда закладывайте запас по грузоподъёмности роликов и мощности привода. Лучше выбрать компонент с небольшим избыточным ресурсом, чем менять его после года эксплуатации.
Запас особенно важен, если в будущем планируется добавлять элементы декора или электрооборудование, которые увеличат массу полотна.
Учитывайте снег и лед
В регионах с климатом, где возможна обледенелость и налипание снега, реальная масса может увеличиться. Ледяная корка на заполнении добавляет десятки килограммов, а на кованых элементах — ещё больше.
Рекомендуется увеличивать расчётную массу на 10–25% в таких регионах или предусмотреть регулярную очистку полотна.
Монтаж и транспортировка
Тяжёлые полотна целесообразно собирать частично на месте, чтобы облегчить подъём и транспортировку. Для габаритных и тяжёлых серий применяют кран или подъёмные механизмы, а также используют специализированные траверсы и приспособления для безопасного поднятия.
Качество креплений во многом определяется аккуратностью монтажа: неверная сварка или неточная геометрия добавляют нагрузку на опоры и ускоряют износ.
Безопасность и эксплуатация
Чем тяжелее ворота, тем серьёзнее потенциальные риски при их падении или заклинивании. Обязательно предусмотрите аварийные механические стопоры, фотоэлементы безопасности и противопожарные размыкающие устройства, если ворота стоят на проезде экстренных служб.
Регулярное обслуживание и проверка направляющих, роликов и автоматики продлят срок службы и уменьшат вероятность аварийных ситуаций. Для тяжёлых ворот рекомендую проводить осмотр не реже одного раза в полгода и смазку подвижных узлов по сезону.
Мой опыт: реальные случаи и выводы
За годы работы я видел типичные и нестандартные ситуации. Один случай запомнился: хозяин заказал массивное кованое полотно для частного дома без уточнения массы. При попытке смонтировать выяснилось, что его вес превысил расчётную грузоподъёмность роликов и фундамент начал трещать.
В тот проект пришлось переделывать фундамент, усилять опоры и менять привод на более мощный. Вывод прост: точные расчёты на этапе проектирования экономят деньги и время намного эффективнее, чем переделки в процессе.
Частые ошибки и как их избежать
Ошибки при оценке массы часто связаны с недооценкой каркаса, забытием веса фурнитуры или пренебрежением к ветровым и зимним нагрузкам. Типичная ошибка — ориентироваться только на массу заполнения и не учитывать каркас и комплектующие.
Чтобы избежать проблем, используйте методику по шагам, о которой говорилось выше, сверяйтесь с данными производителей на профиль и ролики, и не пренебрегайте запасом по нагрузке.
Короткие практичные рекомендации
- Перед заказом ворот запросите у производителя расчёт массы и рекомендации по автоматике.
- При массе более 300–400 кг задумайтесь о трёх точках опоры или консольной системе с усиленным фундаментом.
- Всегда выбирайте ролики и привод с запасом по грузоподъёмности от 20% и выше.
- При монтаже учитывайте возможность увеличения массы из-за снега и льда в зимний период.
- Планируйте технический доступ для обслуживания редуктора и роликов заранее.
Источник: zabordom.ru Заключительные рекомендации по оценке массы
Определение веса откатных ворот — ответственная задача, требующая внимательности к деталям. Разбейте конструкцию на составляющие, просчитайте вклад каждого элемента и добавьте запас на эксплуатационные и погодные факторы.
Только после точной оценки массы можно корректно подобрать ролики, автоматику и фундамент. Если вы не уверены в расчётах, лучше обратиться к опытному конструктивщику или производителю, чтобы избежать лишних расходов и проблем в дальнейшем.
