Выбирая ворота для гаража, важно не только понравившийся дизайн и цена, но и точные габариты. Неправильный проем приведет к переделкам, задержкам и лишним расходам, а иногда и к невозможности установить выбранную модель. В этой статье я подробно расскажу о типовых решениях по ширине, высоте и запасам, объясню, какие параметры нужно измерять, и поделюсь практическими советами из собственного опыта установки ворот.
Источник: expert-vorota.ru Почему размеры ворот так важны
Габариты определяют удобство въезда, безопасность и долговечность конструкции. Слишком узкий проем заставит постоянно маневрировать, а чрезмерно широкий увеличит стоимость и усложнит монтаж автоматики. Правильно подобранный размер экономит место и деньги, снижает риск повреждений кузова автомобиля.
Кроме того, от размера зависят тип конструкции и способ крепления: распашные, секционные, рулонные и откатные ворота предъявляют разные требования к свободному пространству. От этого зависит и выбор привода, датчиков безопасности и дополнительных уплотнений. Поэтому пристальный подход к измерениям окупается сразу на нескольких уровнях.
Общие типовые размеры и диапазоны
Производители предлагают ряд типовых ширин и высот, ориентированных на стандартные автомобили и гаражные блоки. Для одноавтомобильных проемов чаще встречаются ширины от 2 400 до 3 000 миллиметров. Высота типичных секционных и подъемных ворот варьируется от 2 000 до 2 500 миллиметров.
Для гаражей на два автомобиля стандартные решения шириной 4 500–5 000 миллиметров и высотой 2 000–2 500 миллиметров. Это усреднённые значения: конкретный выбор зависит от модели автомобиля, наличия велосипедов, инструмента и других предметов, которые вы храните в гараже. Чем выше и шире проем, тем больше гибкости в размещении предметов и маневрировании.
Типичный набор типоразмеров в одном месте
У разных производителей ассортимент похож: ширины 2 400, 2 700, 3 000 мм для одного автомобиля и 4 500, 4 800, 5 000 мм для двойных ворот. Высоты чаще встречаются 2 000, 2 125, 2 375 мм. Эти значения удобны для массового рынка и упрощают производство и установку.
При заказе нестандартного размера цена обычно выше, срок изготовления увеличивается, а сроки гарантии и возврата могут отличаться. Если ваш гараж не укладывается в типовые параметры, заранее уточните у производителя сроки выполнения и возможность последующей сервисной поддержки.
Распашные ворота: требования и стандартные габариты
Распашные створки остаются востребованными благодаря простоте и невысокой стоимости. Их основной минус — необходимость свободного пространства перед гаражом для полного открытия створок. Для одностворчатой конструкции чаще применяют габариты, равные ширине проема, разделённой на две створки, если это двустворчатые ворота.
Типичные размеры створок для одноавтомобильного въезда — 1 200–1 500 мм шириной каждая, высота — 1 800–2 200 мм. Для двустворчатых конструкций суммарная ширина достигает 3 000–4 500 мм в зависимости от количества автомобилей и особенностей подъездной дороги. При расчёте важно учитывать, что каждая створка должна иметь запас на петли и уплотнение.
Что учесть при выборе распашных ворот
Проверьте наличие свободного пространства перед гаражом: на мягком грунте или склоне открывающиеся створки неудобны. Если подъездная зона узкая, распашная модель не лучший выбор. Также подумайте о прочности петель и о том, выдержат ли они ветровую нагрузку, особенно в открытой местности.
Автоматизация для распашных ворот требует места на опоры и учёта тяговой силы привода. При выборе привода учитывайте рабочую температуру и частоту открытий, а при монтаже оставляйте небольшой зазор между створкой и проемом для уплотнителя, чтобы избежать прикипания при измороси или наледи.
Источник: 4x4privod.ru Секционные ворота: популярный стандарт

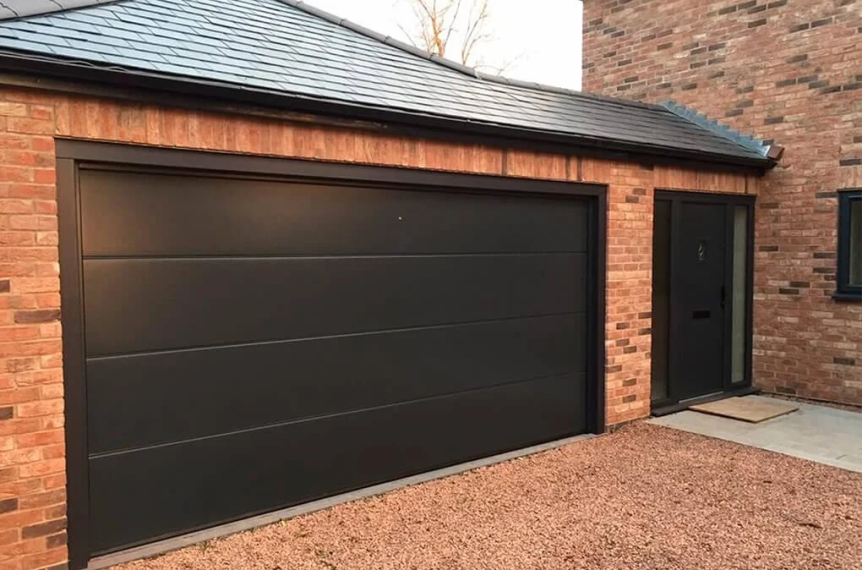

Секционные ворота собираются из горизонтальных секций, которые при открывании поднимаются вверх и складываются под потолком. Это удобно, когда перед гаражом мало места для движения створок или нужно освободить территорию перед въездом. Такие ворота хорошо изолируют помещение и подходят для отапливаемых гаражей.
Типовые секционные ворота имеют ширины 2 400, 2 700 и 3 000 мм для одного автомобиля и 4 500–5 000 мм для двойного. Высоты обычно 2 000, 2 125 и 2 375 мм. Однако важнее не только наружные размеры панели, но и высота подъемного механизма, то есть расстояние от верхней кромки проема до потолка.
Нюансы монтажа секционных ворот
При установке секционных ворот измерьте не только ширину и высоту проема, но и внутреннюю высоту потолка и глубину заглубления направляющих. Для стандартного горизонтального подъёма требуется запас сверху от 150 до 400 мм, для гибридных или низкопрофильных систем — меньше. Эти данные важно знать до покупки, чтобы выбрать правильную систему направляющих.
Также учитывайте толщину и теплоизоляцию панелей. Для отапливаемого гаража лучше выбирать сендвич-панели с пеной в середине: они удерживают тепло и уменьшают промерзание по периметру. Уплотнения в порамежках между секциями и вокруг проёма помогают снизить сквозняки и продлить срок службы фурнитуры.
Откатные ворота: особенности размера и пространства
Откатные ворота сдвигаются вдоль ограждения и экономят место перед гаражом. Их ширина зависит от проёма, но ключевой параметр — запас вдоль забора для полного убирания полотна. Часто говорят, что длина резервного участка должна быть немного больше ширины проёма; точное значение зависит от конструкции и наличия в сборке направляющих и роликов.
Для одноавтомобильного въезда оптимальна ширина 2 400–3 000 мм, для двуавтомобильного — 4 500–5 000 мм. При проектировании участка для отката учитывайте также наличие столбов, калиток и соседних построек: все они влияют на возможность движения полотна. Если запас вдоль забора ограничен, выбирают консольные (бесшовные) откатные системы, которые не требуют направляющей по земле.
Практические советы по откатным воротам
Планируйте направляющую ленту и столбы заранее: опорная конструкция должна выдерживать вес полотна и не деформироваться. При длинных пролетах выбирайте усиленную балку и ролики повышенной прочности. Не экономьте на фундаменте: он обеспечивает ровность хода и предохраняет от провисания.
Если место вдоль забора ограничено, рассмотрите секционные или рулонные ворота вместо откатных. Я сталкивался с заказом, где клиент хотел откатные ворота, но резерв вдоль забора был всего на 60 процентов от ширины проёма; пришлось предложить секционные ворота, что в итоге оказалось удобнее и дешевле.
Рулонные ворота: компактность и особенности размеров

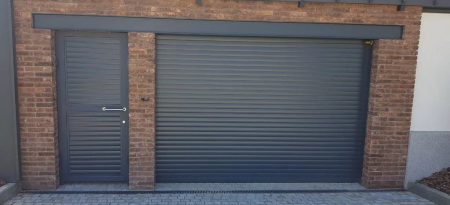

Рулонные, или роллетные, ворота наматываются в короб над проёмом и не требуют свободного пространства ни перед, ни над гаражом в той же степени, что секционные. Они подходят для узких проездов и навесных конструкций. Ограничение по ширине бывает связано с комфортной работой мотора и жёсткостью полотна.
Чаще всего рулонные ворота изготавливают для проемов шириной от 1 500 до 5 000 мм; высота обычно ограничена 3 000 мм, но чаще встречается в диапазоне 2 000–2 500 мм. При больших размерах полотно становится тяжёлым, поэтому требуется мощный привод и усиленный короб для намотки.
Когда рулонные ворота — лучшее решение
Если внутри гаража нужен максимум свободного пространства под потолком, рулонные ворота — отличный выбор. Они компактны и подходят для мастерских и коммерческих гаражей, где часто открывают и закрывают проём. Однако они хуже удерживают тепло в сравнении с хорошо утеплёнными секционными воротами.
При установке обращайте внимание на материал ламелей: сталь с полиуретановым заполнением обеспечит лучшую теплоизоляцию, а алюминиевые ламели легче и позволяют использовать больше типоразмеров. Для жаркого климата выбирайте ламели с вентиляцией или добавьте сетчатую калитку для притока воздуха.
Источник: images.satu.kz Подъемно-поворотные ворота: размеры и практичность
Подъемно-поворотные полотна поворачиваются и поднимаются одним блоком, образуя плоскость под потолком. Они занимают меньше высоты в проёме, чем классические распашные, но требуют бокового запаса при монтаже направляющих. Часто это экономичный вариант, сочетающий простоту и надежность.
Стандартные размеры для подъемно-поворотных систем похожи на секционные: ширины 2 400–3 000 мм и высоты 2 000–2 250 мм. Однако для больших ширин целесообразно рассматривать секционные или откатные варианты из-за веса и динамики закрытия. При выборе учитывайте вес полотна, так как он влияет на тип пружин и привод.
Особенности эксплуатации подъемно-поворотных ворот
Обратите внимание на состояние направляющих и пружин — они несут большую нагрузку при каждом цикле открытия. Регулярная смазка и проверка натяжения защитят от внезапных поломок. Если вы планируете автоматизацию, проконсультируйтесь с поставщиком о совместимости привода с существующим типом ворот.
В моей практике один заказчик выбрал подъемно-поворотные ворота для гаража с низким потолком. Мы подобрали усиленные пружины и укрепили короб, чтобы обеспечить плавность хода и снизить шум при закрытии. Клиент остался доволен комфортом и отсутствием зазоров по периметру.
Как правильно измерять проем: пошаговая инструкция
Перед заказом ворот измерьте ширину проема в трёх точках: внизу, посередине и вверху. Фиксируйте минимальное значение — именно оно определяет реальную свободную ширину. Аналогично измерьте высоту проёма слева, по центру и справа и возьмите минимальную высоту для безопасного выбора модели.
Проверьте также глубину потолка над проёмом, ширину и высоту боковых элементов (чтобы учесть места для направляющих и петель), а также состояние поверхности пола. Не забудьте учесть толщину наружной и внутренней отделки — штукатурки, облицовки, которая может уменьшить реальный проем на десятки миллиметров.
Дополнительные параметры для замера
Измерьте перепад пола в проёме, наличие порога и его высоту — это важно для уплотнения и водоотведения. Проконтролируйте диагонали проема на предмет перекоса; значительные отклонения лучше исправить до установки ворот. Зафиксируйте наличие коммуникаций, вентиляционных коробов и элементов освещения вблизи проёма.
Когда измеряете проем, используйте ровный измерительный инструмент: лазерную рулетку или обычную металлическую ленту. Фотографируйте замеры и отправляйте их производителю вместе с описанием всех особенностей — это ускорит подбор и снизит риск ошибок при изготовлении.
Запасы на монтаж и эксплуатационные зазоры
При заказе ворот учитывайте монтажный запас — пространство, необходимое для установки направляющих, пружин и коробов. Для секционных ворот обычно требуется запас сверху 150–400 мм, по бокам 70–120 мм, но точные значения зависят от выбранной модели и производителя. Производитель укажет точные монтажные зазоры в техническом паспорте.
Эксплуатационные зазоры также важны: оставляйте небольшой люфт между полотном и проёмом для уплотнителей, чтобы избежать прикипания при минусовой температуре. Контролируйте зазор внизу для отведения воды и предотвращения попадания пыли и мелкого мусора в гараж.
Источник: rolldoor.ru Безопасность и автоматизация: как размеры влияют на выбор привода
Мощность и тип привода подбирают с учётом веса полотна и частоты его использования. Чем больше размер ворот, тем сильнее нагрузка на электромеханизм и пружины. Для частого использования в коммерческих гаражах выбирают приводы промышленного класса с запасом мощности и усиленными зубчатыми передачами.
Для автоматизации важно учитывать не только ширину и высоту, но и динамику закрытия: большой вес требует плавного управления, чтобы снизить износ. При установке датчиков безопасности, таких как фотоэлементы и краш-сенсоры, проверяйте их расположение и чувствительность в зависимости от размеров полотна.
Материалы, теплоизоляция и их влияние на размеры
Толщина панели влияет на конструкционную жесткость и теплоизоляцию, но обычно не меняет наружных габаритов ворот. Для секционных ворот за толщину панели выбирают 40–80 мм в зависимости от уровня теплоизоляции. Более толстые панели требуют соответствующих направляющих и фурнитуры, что нужно учитывать при замерах монтажных зазоров.
Если вы планируете отапливаемый гараж, выбирайте утеплённые панели с качественными уплотнителями и тепловыми мостами минимальной величины. Утеплённые ворота тяжелее, поэтому привод и пружины должны иметь запас прочности для безопасной эксплуатации в течение многих лет.
Таблица типичных параметров
Ниже приведена таблица с ориентировочными типовыми размерами для самых популярных видов ворот. Эти значения служат отправной точкой и не заменяют точных замеров под конкретный проем.
| Тип ворот | Ширина, мм | Высота, мм | Особенности |
|---|---|---|---|
| Распашные | 1200–1500 (створка), 2400–3000 (суммарно) | 1800–2200 | Требуют места перед гаражом для открывания |
| Секционные | 2400, 2700, 3000; 4500–5000 (двойные) | 2000, 2125, 2375 | Хорошая теплоизоляция, занимают место под потолком |
| Откатные | 2400–3000; 4500–5000 (двойные) | 2000–2500 | Нужен запас вдоль забора для отката полотна |
| Рулонные | 1500–5000 | 2000–3000 | Компактны, наматываются в короб над проемом |
| Подъемно-поворотные | 2400–3000 | 2000–2250 | Экономичны, требуют проверки пружин и направляющих |
Частые ошибки при выборе размера ворот
Самая распространённая ошибка — полагаться только на внешний вид и не учитывать реальные размеры автомобиля с зеркалами. Часто водители забывают учесть дополнительные предметы на крыше: багажники, антены, крепления для велосипеда. Это приводит к неприятным сюрпризам при первом въезде в гараж.
Другая ошибка — неверный учёт монтажных зазоров и высоты потолка. Люди заказывают секционные ворота, не проверив, есть ли сверху достаточно места для направляющих, и в итоге приходится штробить потолок или выбирать другую систему. Планируйте заранее и измеряйте всё точно.
Как выбрать между стандартным и нестандартным размером
Если ваш автомобиль и гараж вписываются в типовые параметры, стандартные ворота — экономичное и быстрое решение. Они производятся серийно, что снижает цену и ускоряет доставку. Стандартные размеры также упрощают обслуживание, так как запчасти более доступны.
Нестандартные размеры оправданы, когда проем имеет уникальные особенности или вы хотите особенный дизайн. В этом случае готовьтесь к увеличению стоимости и сроков изготовления. Профессиональный замерщик поможет подобрать оптимальную систему и предложит варианты по минимальным доработкам проёма для упрощения монтажа.
Личный опыт: выбор ворот для частного гаража
В одном из моих проектов я помогал соседу выбрать ворота для старого гаража на дачном участке. Проем оказался неровным, с облупившейся штукатуркой по краям, что уменьшало реальную ширину на 40–60 мм. Мы решили заранее снять фасадную отделку и выровнять проем, что избавило от необходимости заказывать нестандартную дверь.
В другом случае заказчик хотел откатные ворота, но вдоль забора был ухабистый участок и старая кирпичная опора. Вместо дорогостоящей реконструкции забора мы рекомендовали секционные ворота с низким подъемом, и проект оказался дешевле и быстрее в исполнении. Эти примеры показывают: иногда правильный выбор решения важнее стремления к конкретной технологии.
Практический чек-лист перед покупкой ворот
Используйте этот список как подсказку при подготовке к заказу и установке ворот. Он помогает не упустить важные детали и избежать ошибок, с которыми я сталкивался в полевых условиях.
- Измерьте ширину проема в трёх точках и используйте минимальное значение.
- Измерьте высоту проема слева, по центру и справа; берите минимальную высоту.
- Проверьте место над проёмом для направляющих и короба.
- Определите свободное пространство перед гаражом и вдоль забора для откатного решения.
- Уточните грузоподъемность и совместимость привода с массой полотна.
- Учитывайте наружную отделку, пороги и возможные неровности пола.
- Проверьте размер автомобиля с учётом зеркал и возможных багажников на крыше.
- По возможности закажите профессиональный замер у производителя.
Источник: ir.ozone.ru Последние мысли перед заказом
Выбор размеров ворот — не только техническая задача, но и вопрос комфорта на годы вперёд. Подумайте, как часто вы будете пользоваться гаражом, будут ли в будущем другие автомобили или дополнительное оборудование внутри. Принятие решений заранее помогает избежать переделок и сэкономить деньги.
Если вы сомневаетесь, начинайте с профессионального замера и консультации у нескольких фирм. Сравните не только цену, но и условия установки, сроки изготовления и доступность сервисного обслуживания. Это позволит выбрать оптимальное сочетание размера, качества и цены без неожиданных сюрпризов.
