Небольшое помещение между «внешним» и «внутренним» миром часто оказывается важнее, чем кажется. В этой статье я разберу назначение, устройство и практические нюансы использования тамбура шлюза в самых разных областях — от жилого дома до лаборатории высокой биозащиты.
Источник: faradey.ru Что такое тамбур шлюз и зачем он нужен
Тамбур шлюз представляет собой ограниченное пространство с двумя или более дверями, которые не должны открываться одновременно. Идея проста: создать промежуточную зону, где можно контролировать перемещение людей, предметов, воздуха и микробов.
Функции у такой камеры разные. В жилом секторе она снижает потери тепла и уличную пыль, в медицинских и лабораторных условиях она служит барьером для патогенов, а в промышленности предотвращает пересечение зон с разной чистотой или составом атмосферы.
Происхождение и смысл термина
Слово «тамбур» в бытовом значении знакомо многим: это небольшой коридор при входе. Дополнение «шлюз» отражает техническую функцию — обеспечение разрыва между средами. В профессиональной лексике такой элемент называют еще «воздушным шлюзом» или «дезинфекционной камерой» в зависимости от задач.
Концепция не нова: базовая идея шлюзов применялась и в горных рудниках, и в судостроении, и в авиации. Современные требования к безопасности и чистоте сделали подобные камеры стандартом в ряде отраслей.
Основные области применения
Список сфер, где тамбур-шлюз востребован, широк. Самые очевидные: медицина, фармацевтика, биотехнологии, пищевое производство. Там также встречаются в чистых помещениях, на объектах с опасными веществами и в космической технике.

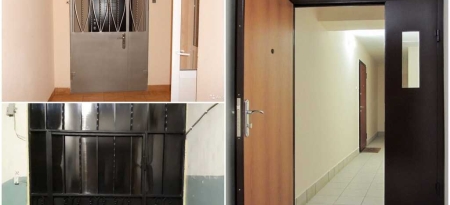

В быту применение более простое: многоквартирные дома оснащают тамбурами при входе в подъезд, чтобы сократить сквозняки и повысить безопасность. Каждый тип решает свою задачу, но общий принцип сохраняется.
Виды шлюзов и конструктивные решения

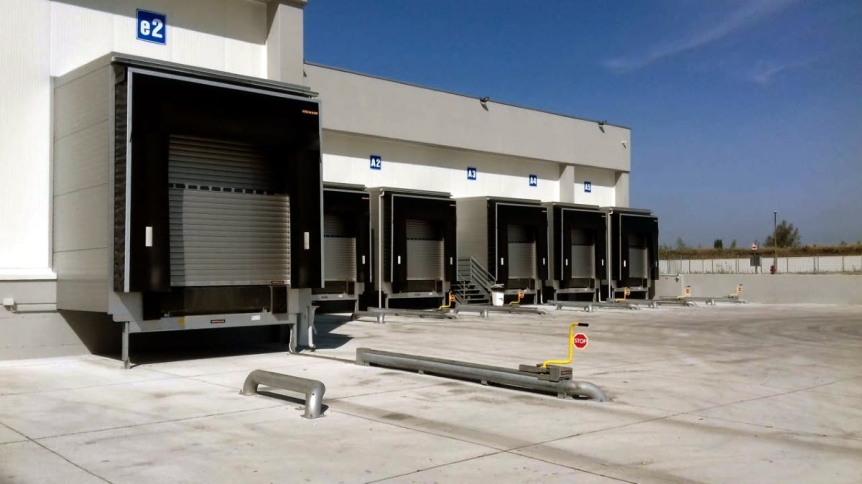

Разнообразие конструкций велико. По назначению различают шлюзы для персонала, для транспорта материалов, для мелких предметов и для воздушного обмена между зонами с разной чистотой.
Материалы и компоновка зависят от требований: для чистых комнат используют гладкие, легко моющиеся поверхности; для опасных сред — коррозионно-стойкие материалы; для бытовых входов — утепление и шумоизоляцию.
Источник: vorota-dveri.by Классификация по функционалу
Можно выделить несколько типов: простой тамбур для защиты от погоды, воздушный шлюз с контролем давления и фильтрацией, дезинфекционная камера с нанесением обработок на одежду и оборудование, и герметичный шлюз для работы с опасными веществами.
Каждый тип определяет набор оборудования: от простых уплотнителей и решеток до сложных систем контроля давления и автоматических дверей с блокировкой.
Таблица: краткое сравнение типов шлюзов
Ниже приведена таблица для быстрого ориентирования. Она покажет, какие характеристики обычно важны для разных типов.
| Тип | Основная задача | Ключевые элементы | Пример применения |
|---|---|---|---|
| Бытовой тамбур | Теплозащита, шумоизоляция | Уплотнения, утепление, простые двери | Вход в квартиру или подъезд |
| Воздушный шлюз | Контроль пыли и воздуха | Фильтры, система вентиляции, манометры | Чистые помещения, фармацевтика |
| Дезинфекционная камера | Обеззараживание | Дозаторы, УФ-лампы, распылители | Больницы, пищевое производство |
| Герметичный шлюз | Изоляция опасных сред | Герметичные двери, аварийные системы | Атомные установки, химические цеха |
Принцип работы: управление воздухом и потоками
Ключевой элемент большинства технических шлюзов — управление воздухом. Здесь важна не только фильтрация, но и разница давлений между смежными зонами, которая определяет направление утечек и предотвращает перекрестное загрязнение.
Система работает как последовательность барьеров: дверь закрывается, установлен требуемый режим давления или фильтрация запускается, после чего разрешается вход. Это уменьшает риск попадания нежелательных веществ внутрь защищаемой зоны.
Компоненты, без которых не обойтись
Типичный набор включает уплотненные двери с блокировкой, системы вентиляции с фильтрами (HEPA или аналогичные), датчики давления и качества воздуха, а также контрольные приборы для визуализации состояния камеры.
В некоторых решениях добавляют средства дезинфекции — УФ-излучатели, распылители антисептиков или автоматизированные стойки для обработки обуви и одежды. Всё это должно быть интегрировано в общую систему управления.
Источник: rolet.by Нормы, стандарты и требования безопасности
Для промышленных и медицинских шлюзов существуют международные и национальные регламенты. В чистых помещениях ориентируются на ISO 14644, при работе с биологическими агентами — на рекомендации по уровням биобезопасности, а в строительстве — на местные строительные нормы.
Важно понимать, что требования варьируются по отрасли. Для пищевой промышленности и фармацевтики предъявляются строгие правила по материалам и уборке, а для бытовых тамбуров достаточно соблюдения строительных и противопожарных норм.
Что учитывает проектировщик при соблюдении норм
Проектировщик анализирует назначение помещения, поток людей, требования к чистоте и безопасности, затем подбирает систему дверей, вентиляции и контроля. На этом этапе формируются технические задания для подрядчиков и определяются критерии приемки работ.
Ошибки в проектировании часто связаны с недооценкой человеческого фактора, например, пропуском необходимости быстрого эвакуационного выхода или неудобства операций в узком шлюзе.
Проектирование: как учесть все нюансы
Грамотный проект начинается с анализа практических сценариев использования. Нужно понять, кто будет проходить через камеру, как часто и с какими грузами. Это определит размеры, расположение дверей и дополнительные элементы — например, душевые или стеллажи для сменной одежды.
Далее следует интеграция с вентиляционной системой здания. Шлюз должен работать как часть общей системы поддержания микроклимата, а не как изолированная коробка. Необходима синхронизация работы вентиляторов, клапанов и датчиков.
Практический чек-лист для проектирования
Ниже приведен упрощенный перечень вопросов, которые следует задать при проектировании. Он помогает не упустить важные аспекты и сократить число переделок на стадии монтажа.
- Кто и с какой периодичностью будет пользоваться шлюзом?
- Какие вещества или микроорганизмы нужно удержать или отвести?
- Нужна ли дезинфекция предметов и одежды внутри камеры?
- Какие материалы поверхности допустимы по требованиям гигиены и химстойкости?
- Какова схема аварийной эвакуации и доступа для обслуживания?
Монтаж и пусконаладка
Установка включает не только сборку короба и дверей, но и тщательную настройку системы вентиляции, проверку герметичности и калибровку датчиков. Последовательность работ — ключевой момент: вентиляция и фильтрация должны быть готовы перед окончательной отделкой.
При пусконаладке проводят испытания на соблюдение перепадов давления, проверяют работу блокирующих механизмов дверей и тестируют процедуры аварийного открытия. Результаты фиксируются в акте приёмки, чтобы было ясно, что система работает в заданных параметрах.
Особенности монтажа в действующем объекте
Если шлюз внедряют в уже действующее помещение, важна логистика работ и минимизация простоев. Часто приходится устанавливать временные решения для поддержания потоков или перенастраивать систему вентиляции на время работ.
Опыт показывает: правильное планирование монтажа сокращает затраты и предотвращает конфликтные ситуации с пользователями объекта, которым важно сохранить режим работы производства или клиники.
Источник: vektor-ts.com Эксплуатация и обслуживание
Чтобы камера служила долго и безопасно, необходим регулярный уход. Речь не только о замене фильтров, но и о проверках уплотнений, работе дверных механизмов и тестировании датчиков. Плановое техническое обслуживание продляет срок службы и снижает риски аварий.
Важна документация: журналы проверок, протоколы измерений и инструкции для персонала. Они упрощают выявление тенденций и позволяют вовремя реагировать на ухудшение параметров.
Режимы контроля и частота обслуживания
Частота обслуживания зависит от интенсивности эксплуатации и требований к чистоте. В некоторых учреждениях фильтры проверяют и меняют каждые месяцы, в других достаточно квартальных инспекций. Решение принимают на основе анализа риска и рекомендаций производителей оборудования.
Особое внимание уделяют обучению персонала. Неправильное использование камеры, неправильное закрытие дверей или попытки обхода блокировок часто приводят к снижению эффективности всей системы.
Типичные ошибки и способы их предотвращения
Часто встречающееся нарушение — недостаточное внимание к мелочам. Неплотно закрывающиеся двери, негерметичные проходы для кабелей или неучтенные вентиляционные щели делают шлюз бесполезным. Решить это можно только внимательной приемкой и тестированием.
Еще одна ошибка — отсутствие сценариев на случай отказа. Нужно предусмотреть аварийные режимы, чтобы при отказе вентиляции или упоров дверей не пострадали люди и не нарушилась безопасность производства.
Как уменьшить вероятность ошибок
Простые правила помогают снизить риски: использовать проверенные материалы, привлекать опытных специалистов на этапах проектирования и монтажа, документировать все решения и проводить регулярные учения по эксплуатации.
Внедрение автоматизации, например автоматических блокировок и систем удаленного мониторинга, также заметно уменьшает число человеческих ошибок.
Источник: vektor-ts.com Стоимость и экономическая целесообразность
Цена зависит от сложности решения: бытовой тамбур стоит недорого, а сложная герметичная камера для лаборатории — это значительные капиталовложения. На бюджет влияют материалы, уровень автоматизации, требования к фильтрации и необходимость интеграции с существующими системами.
Окупаемость следует смотреть шире: экономия на энергоносителях за счет уменьшения теплопотерь, снижение затрат на простои из-за перекрестного заражения и уменьшение рисков штрафов за нарушение норм — все это входит в общую картину.
Факторы, влияющие на стоимость
Ключевые драйверы цены — требования к очистке воздуха, степень герметичности, установка систем дезинфекции и автоматического управления. Чем строже условия, тем выше стоимость материалов и монтажа.
Иногда экономически оправданно выбрать более простое решение на первых этапах и затем модернизировать его по мере роста требований. Такой поэтапный подход снижает финансовую нагрузку и дает время на отладку процессов.
Реальные кейсы и личный опыт
На одном из проектов мне пришлось проектировать входной шлюз для небольшой лаборатории, где нужно было сочетать простоту эксплуатации и высокие требования к чистоте. Мы использовали модульную конструкцию с боковой зоной для переобувания и минимальным набором автоматизации.
В результате камера решала задачу контроля грязи и обеспечивала удобство для сотрудников. Из этого опыта осталась важная мысль: иногда лучше не гоняться за высокой автоматизацией, если простая механика и четкие инструкции дают требуемый результат.
Короткий пример из практики
Один из подрядчиков предложил экономичное решение с магнитными уплотнениями, но в зимние месяцы уплотнения открывались при морозе. Мы заменили их на более стабильный вариант и добавили простую систему подогрева дверей. После этого проблема исчезла.
Такие мелочи часто определяют успешность проекта, и их видно только в процессе эксплуатации.
Источник: avatars.mds.yandex.net Тенденции и будущее: умные шлюзы и интеграция
Технологии не стоят на месте: сейчас появляются умные шлюзы, которые собирают данные о потоках людей, состоянии фильтров и энергоэффективности. Система может отправлять уведомления о замене фильтра или автоматически переключать режим при обнаружении повышенного риска контаминации.
Интеграция с системами управления зданием и аналитическими платформами позволяет оптимизировать работу и уменьшать эксплуатационные расходы. В перспективе это станет стандартом для высокотехнологичных объектов.
