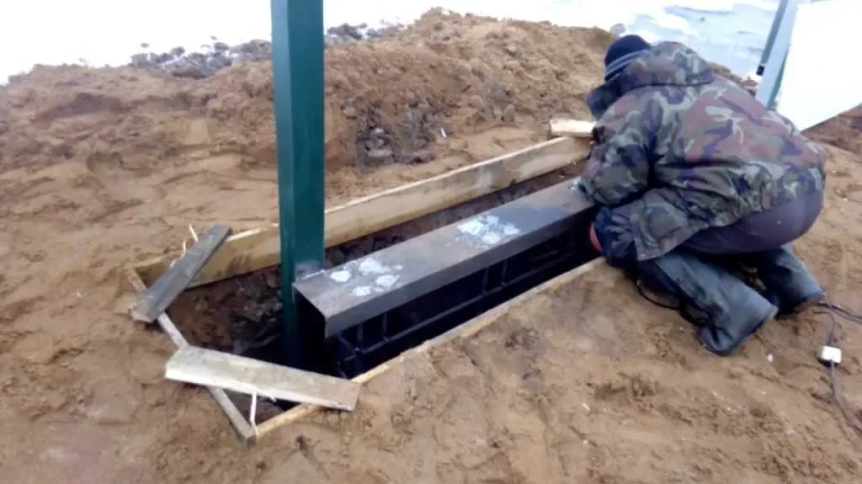

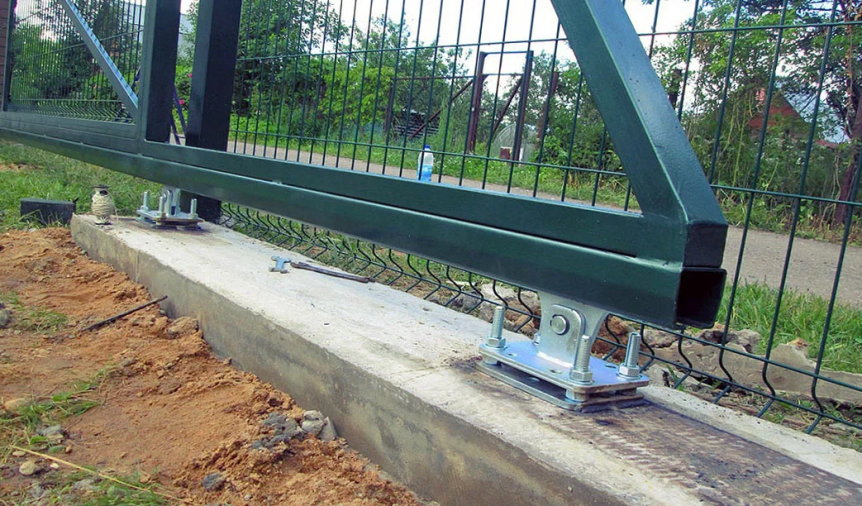

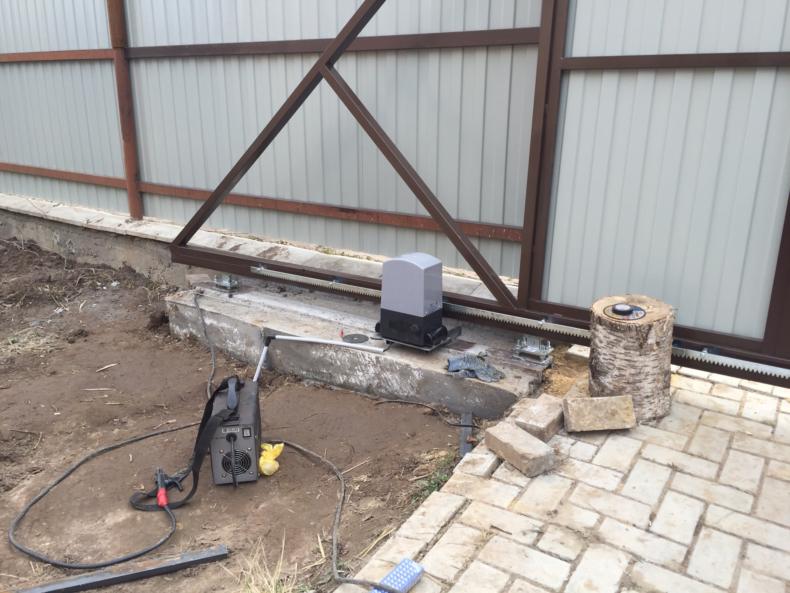

Тумба под ворота откатные — тот элемент, который часто остается незаметным до первого серьезного пролёта или поломки механизма. От правильного выбора и установки этой детали зависит плавность хода, долговечность всех узлов и безопасность эксплуатации. В этой статье разберёмся, из каких частей состоит тумба, какие материалы лучше, как подготовить основание, какие ошибки встречаются чаще всего и как их избежать.
Источник: vorota-zabori.com Что такое тумба и зачем она нужна
Тумба — это опорный блок, на котором монтируются направляющие ролики или каретка откатных ворот. Она принимает на себя нагрузку от полотна и передаёт её на фундамент. Без корректно выполненной тумбы ворота будут работать с потерями: дрожание, перекосы и быстрый износ комплектующих.
Понимание роли этого узла важно, потому что часто хозяева считают тумбу второстепенной лишь из-за её компактных размеров. На практике именно тумба задаёт качество хода и минимизирует необходимость частого сервиса.
Конструкция и основные элементы тумбы
Корпус и материал
Тумбы изготавливают из чугуна, стали или бетона. Стальные конструкции популярны благодаря простоте изготовления и возможности сварки на месте. Бетонные блоки хороши для высокой нагрузки и стабильности, но сложнее в монтаже и замене.
Чугунные элементы долговечны и устойчивы к деформации, однако они тяжелее и дороже. При выборе материала важно учитывать климат, уровень коррозии и ожидаемую нагрузку ворот.
Опорная плита и анкеровка
Опорная плита — рабочая поверхность тумбы, на которой устанавливаются ролики или каретка. От точности её изготовления зависит параллельность и вертикальность направляющей. Анкерные крепления и болты фиксируют тумбу к фундаменту, предотвращая смещение при эксплуатации ворот.
Правильная анкеровка учитывает не только статическую нагрузку, но и динамические силы при закрытии и открытии, особенно если имеется автоматический привод.
Направляющие и ролики
Ролики и направление — это те детали, которые непосредственно обеспечивают движение ворот. Ролики бывают с подшипниками, без подшипников, полиуретановые, резиновые и металлические. Каждый тип имеет свои плюсы и минусы в зависимости от нагрузки и условий работы.
Проверка оси ролика и зазора между ним и направляющей — важный момент при монтаже, иначе возможны закусывания или ускоренный износ профиля.
Виды тумб: какой выбрать для себя
Фундаментальные (бетонные) блоки
Бетонные тумбы часто используют на частных и промышленных объектах, где требуется высокая прочность. Их преимущество — стабильность и долгий срок службы без деформаций. Минус — сложность установки и необходимость точного армирования.
Если участок имеет склон или нестабильный грунт, то бетонный блок стоит проектировать с учётом геологии и возможного пучения грунта в мороз.
Сварные стальные тумбы
Стальные тумбы удобны тем, что их можно изготовить под конкретный размер ворот прямо на заводе или в мастерской. Они легче в транспортировке и проще в ремонте: при необходимости можно докрутить распорку или заменить приваренную деталь. Но металл требует антикоррозийной обработки.
На мой практике чаще всего видел стальные тумбы, покрытые порошковой краской и цинковым грунтом — такой вариант выдерживает десятилетия при правильном обслуживании.
Комбинированные изделия
Комбинированные тумбы сочетают бетонную основу и стальной каркас. Это хороший компромисс между прочностью и удобством монтажа. Стальной каркас крепится к бетонной плите и облегчает замену изнашиваемых элементов без демонтажа всего блока.
Такой подход полезен там, где важна долговечность, но также предполагается периодическое обслуживание и модернизация ворот.
Источник: evroservis161.ru Материалы и антикоррозионная защита
Выбор стали и покрытия
Для изготовления тумбы обычно используют сталь S235 или S355 — прочную и доступную. Однако сам материал нужен лишь как база, главное — покрытие. Цинкование, порошковая краска и грунтовки на кислотной основе продлевают срок службы в агрессивной среде.
Для прибрежных районов важно выбирать более толстое цинковое покрытие и дополнять его катодной защитой, поскольку солёный воздух активирует коррозию.
Бетон и армирование
Бетонные блоки делают из марки не ниже М300 с обязательным армированием каркасом из стальной арматуры. Армирование предотвращает трещинообразование и потерю формы под нагрузкой. Также важно правильное уплотнение бетона во время заливки.
Плохая вибрация или экономия на цементе дают пористую структуру, что ведёт к накоплению влаги и разрушению со временем.
Планирование и подготовка площадки
Глубина фундамента и тип грунта
Глубина закладки тумбы зависит от типа грунта и климатических условий. На вечномерзлых и пучинистых грунтах фундамент закладывают ниже уровня промерзания. Для песчаных грунтов достаточно неглубокого, но расширенного основания, чтобы уменьшить осадку.
Перед началом работ проведите геологическое обследование или хотя бы ручной тест с бурением нескольких скважин. Это поможет избежать сюрпризов при эксплуатации ворот.
Разметка и уровень
Качественная разметка — половина успеха. Используйте нивелир или лазерный уровень, чтобы выставить опорные точки по высоте и горизонту. Малейший перекос при заливке фундамента позже обернётся закусыванием полотна и неприятными шумами при движении.
Я несколько раз наблюдал, как неправильная разметка приводила к необходимости поднимать полотно и корректировать ролики — это всегда лишние затраты времени и денег.
Источник: megamasterok.ru Шаги монтажа тумбы: пошаговая инструкция
Подготовка и разметка
Первым делом очистите площадку от растительности и насыпей, затем проведите точную разметку по ширине и высоте. Установите опалубку и подведите арматуру в соответствии с чертежом. Помните, что небольшие погрешности на этом этапе выправить впоследствии сложнее всего.
Любая экономия на времени здесь оборачивается переделками. Лучше потратить один день на тщательную разметку, чем терять недели на коррекции ошибок.
Заливка и выдержка бетона
Заливать бетон надо непрерывно, чтобы избежать холодных швов. Уплотняйте смесь вибратором или вручную, уделяя внимание углам и местам вокруг арматуры. После заливки накройте блок плёнкой и поддерживайте влажность в первые дни для предотвращения трещин.
Оптимальная выдержка перед демонтажем опалубки — от двух до четырёх недель в зависимости от температуры и марки цемента.
Монтаж металлических элементов
После набора бетонной прочности прикрепите стальной каркас и опорные плиты. Используйте анкерные болты и момент затяжки, рекомендованный производителем. Закреплённые элементы должны располагаться строго по уровню и без люфта.
Проводите зачистку сварных швов и обработку антикоррозийными составами сразу после монтажа для предотвращения ржавления на открытых стыках.
Монтаж роликов и направляющей
Выбор роликов и их установка
Выбирайте ролики, исходя из массы ворот и интенсивности использования. Для частных домов и редкой эксплуатации подойдёт стандартный набор с шарикоподшипниками. Если движение интенсивное, лучше сразу ставить ролики с усиленными подшипниками и полиуретановой оплёткой.
Тщательно отрегулируйте зазоры между роликом и направляющей: слишком большой зазор вызывает дергание, слишком малый — заедание и быстрый износ.
Выравнивание направляющей
Направляющая должна располагаться идеально параллельно поперечной оси ворот. Используйте длинный уровень и контрольные шаблоны, фиксируя положение временными распорками. Проверьте ход полотна вручную до установки автоматики.
Помните, что автоматический привод лишит вас работы по открытию, но потребует точной геометрии, иначе мотор будет перегружаться.
Источник: remont-vorot24.ru Автоматика и электрические соединения
Совместимость привода с тумбой
Когда вы выбираете двигатель для откатных ворот, убедитесь, что его монтажные и электрические параметры соответствуют вашей тумбе. Некоторые приводы требуют определённой высоты опорной плиты или наличия монтажных отверстий для фланца.
Неподходящая конструкция тумбы может привести к перегрузке двигателя и сокращению срока его службы.
Прокладка кабелей и защита от влаги
Кабели следует прокладывать в гофре или электрощитке, выходящем из фундамента на безопасной глубине. Защищайте контакты от влаги гелевыми изолирующими составами, а коробки с клеммами размещайте в сухом месте и герметизируйте.
Для автоматических систем нужна отдельная линия питания с защитой от короткого замыкания и скачков напряжения.
Обслуживание и ремонт: как продлить срок службы
Профилактика и периодичность проверок
Регулярный осмотр тумбы и роликов — лучшая профилактика поломок. Осматривайте узлы не реже одного раза в три месяца, смазывайте подшипники и очищайте направляющую от мусора. В регионах с зимой увеличьте частоту осмотров во время оттепелей и после сильных снегопадов.
Я рекомендую записывать даты обслуживания в небольшую книжку или приложение: это помогает отслеживать тенденции и вовремя менять износившиеся детали.
Частые поломки и способы их устранения
Самые распространённые проблемы — это износ роликов, деформация опорной плиты и коррозия крепежа. Ролик легко заменить на месте, а деформированную плиту иногда удаётся выровнять шпильками и полосами металла. Коррозию эффективно лечит пескоструйная обработка и последующее цинкование.
Иногда проще заменить повреждённый модуль, чем пытаться восстановить сильно деформированный элемент — это экономит время и средства в долгосрочной перспективе.
Особенности для разных климатических зон
Север и морозы
В холодных регионах важна глубина закладки и теплоизоляция от талой воды. Используйте морозостойкие смеси и высокую марку бетона. Также стоит предусмотреть дренаж, чтобы талые воды не разрушали основание.
Автоматики с низкой температурной устойчивостью лучше разместить в утеплённом боксе или внутри здания, если это возможно.
Морской климат и повышенная влажность
На побережье приоритет — антикоррозийная защита. Рекомендуется сталь с более толстым цинковым слоем, нержавеющие болты и обработка всем стыков клеем-герметиком. Также стоит увеличить интервалы обслуживания.
Сохранение чистоты направляющей и удаление песка — обязательное условие долгой службы в таких условиях.
Источник: remont-vorot24.ru Стоимость и бюджетирование проекта
Что влияет на цену
Цена тумбы зависит от материала, сложности фундамента и необходимости дополнительных работ по армированию и дренажу. Также учитывайте стоимость доставки и подъёма тяжёлых элементов на участок. Монтаж автоматики и электрические работы идут отдельным пунктом расходов.
Нередко заметная часть бюджета уходит на подготовительные работы: выравнивание участка, вывоз грунта и создание подъездных путей для техники.
Примерная разбивка расходов
Ниже представлена ориентировочная таблица, помогающая оценить бюджет проекта в зависимости от типа тумбы и объёма работ.
| Статья расходов | Бюджетный вариант | Средний | Премиум |
|---|---|---|---|
| Материал тумбы | 10 000–20 000 руб. | 25 000–50 000 руб. | 60 000–120 000 руб. |
| Фундамент и армирование | 8 000–15 000 руб. | 20 000–40 000 руб. | 40 000–80 000 руб. |
| Монтаж и крепёж | 5 000–10 000 руб. | 10 000–25 000 руб. | 25 000–50 000 руб. |
| Автоматика и электромонтаж | 15 000–30 000 руб. | 40 000–80 000 руб. | 90 000–200 000 руб. |
Выбор поставщика и монтажной бригады
На что обращать внимание при выборе
Запросите портфолио работ и отзывы клиентов. Настоящий профессионал предложит чертёж, расчёт нагрузки и подробную смету. Также важно узнать о гарантии на монтаж и материалы — минимум год на работы и 2–5 лет на металлоконструкции разумно считать стандартом.
Избегайте предложения «сделаем быстро и дешево» без прописанных гарантийных обязательств: такие проекты чаще всего требуют переделок через сезон или два.
Договор и техническое задание
Подписывайте договор с детальным техническим заданием. В нём должны быть указаны сроки, ответственность за недоделки и условия приёма работ. Приложите к договору схему расположения тумбы и спецификацию материалов.
Такой документ защищает обе стороны и служит ориентиром при гарантийных спорах.
Частые ошибки и как их избежать
Недостаточная глубина заложения
Слишком мелкий фундамент — причина перекосов и деформаций при сезонных перемещениях грунта. Всегда ориентируйтесь на местные климатические нормы и не экономьте на глубине и ширине основания.
Проверяйте уровень и вертикальность перед заливкой, не доверяйте устным обещаниям установки «на глаз». Это приводит к ремонту и дополнительным затратам.
Некачественная антикоррозийная обработка
Экономия на покрытии металла возвращается в виде ржавчины через пару лет. Выбирайте проверенные технологии и покрытия — это вложение, которое окупается в течение первого сезона эксплуатации.
Если видите на участках намёки на коррозию или неравномерное покрытие, требуйте переделки до приёмки работ.
Советы по модернизации и апгрейду
Усиление старой тумбы
Если у вас уже есть тумба, но она начала «играть», можно усилить её добавлением стального каркаса или установкой дополнительной опорной плиты. Такие работы обычно дешевле полной замены.
При усилении важно оценивать состояние бетона и существующей арматуры, чтобы не создать новые очаги разрушения.
Добавление датчиков и умной автоматики
Современные системы включают датчики положения и силы, которые предотвращают прищемление и перегрузки двигателя. Их установка особенно полезна в домашних условиях с детьми и домашними животными.
Рассмотрите интеграцию с системой «умный дом» — это удобно и повышает безопасность.
Источник: na-zabor.ru Личный опыт. История одного монтажа
Несколько лет назад я наблюдал монтаж откатных ворот на дачном участке заказчика, где изначально задумали простую стальную тумбу. После геологического бурения выяснилось, что грунт местами насыщен влагой. Было принято решение залить комбинированный блок: бетонный низ с металлическим каркасом сверху.
Работа заняла на пару дней больше, чем планировали, но результат оказался надёжным. Владелец позже говорил, что никакой проблемы с ворота не было даже после нескольких лет сильных дождей и морозов.
Контрольный список перед приемкой работ
Ниже — краткий чек-лист, который я позже давал заказчику при приёмке тумбы и ворот. Он помогает не упустить критичные моменты и принять работу с уверенностью.
- Проверка уровня и вертикальности тумбы.
- Наличие и качество антикоррозийного покрытия.
- Плотность и качество анкеровки болтов.
- Плавность хода ворот при ручном открытии.
- Соответствие привода характеристикам ворот.
- Защита кабелей и герметичность клемм.
- Документы: чертеж, смета, гарантийный талон.
Часто задаваемые вопросы по тумбам
Нужна ли гидроизоляция фундамента?
Да, гидроизоляция важна в районах с высоким уровнем грунтовых вод или в низинах. Она предотвращает размыв основания и проникновение влаги в бетон. Используйте битумные мастики или современные полимерные мембраны.
Наличие дренажа вокруг фундамента значительно продлевает срок службы тумбы и уменьшает риск деформаций.
Как часто менять ролики?
Интервал замены зависит от интенсивности эксплуатации и условий. В среднем ролики служат от 5 до 10 лет. При частой эксплуатации или агрессивном климате стоит проверять их ежегодно и менять при первых признаках люфта или износа покрытия.
Лучше менять ролики комплектно, чтобы избежать разноса и дополнительной нагрузки на уже заменённые элементы.
Источник: yandex-images.clstorage.net Финальные рекомендации и практические выводы
При проектировании и установке тумбы важно думать вперёд: оценивайте нагрузку, условия эксплуатации и возможную модернизацию. Лучше потратить время на тщательное планирование и качественный материал, чем потом тратить деньги на переделки и ремонт. Долговечность ворот — это сумма разумных решений на каждом этапе работ.
Если вы сомневаетесь между самостоятельной установкой и приглашением профессионалов, взвесьте свои навыки и возможности: монтаж тумбы — это не только сварка и заливка, но и правильное проектирование, которое влияет на безопасность и комфорт на годы вперёд.
