Решение поставить автоматические приводы на распашные ворота экономит время и добавляет комфорта в повседневной жизни. В этой статье собран практический опыт, технические нюансы и пошаговая инструкция, которые помогут понять, как выбрать и правильно смонтировать систему, чтобы она работала долго и без сюрпризов.
Источник: i.ytimg.com Зачем нужна автоматизация распашных ворот
Комфорт — очевидный плюс: не нужно выходить из машины в дождь или снег, чтобы открыть проезд. Но важны и другие аргументы: повышается безопасность участка, можно организовать дистанционное управление для гостей и служб доставки, а также интегрировать ворота в умный дом.
Автоматическая система уменьшает риск повреждения полотен при резких порывах ветра, если выбран правильный тип привода и установлены ограничители. При этом экономия времени и удобство сочетаются с требованиями к энергоэффективности и обслуживанию, которые стоит учитывать заранее.
Типы приводов для распашных ворот и их особенности
На рынке представлены несколько основных типов приводов для распашных ворот: электромеханические рычажные (или шарнирные), линейные (червячные), подземные и гидравлические. Каждый вариант имеет свои ограничения по массе и длине створки, и выбор зависит от конструкции ворот и условий установки.
Рычажные приводы удобны для установки на уже существующие столбы, они экономичны и просты в обслуживании. Линейные моторы дают более плавное движение и подходят для узких проемов. Подземные приводы эстетичны, так как почти не видны, но требуют серьёзных подготовительных работ по фундаменту.
Электромеханические рычажные (arm) приводы
Такие приводы крепятся на столб и на саму створку через шарнирную конструкцию. Они устанавливаются быстро и хорошо подходят для ворот с ограниченным пространством у столба.
Плюсы: доступная цена, простота монтажа и ремонта. Минусы: видимы на фасаде и при сильном морозе иногда требуют защиты от снега и льда вокруг механизма.

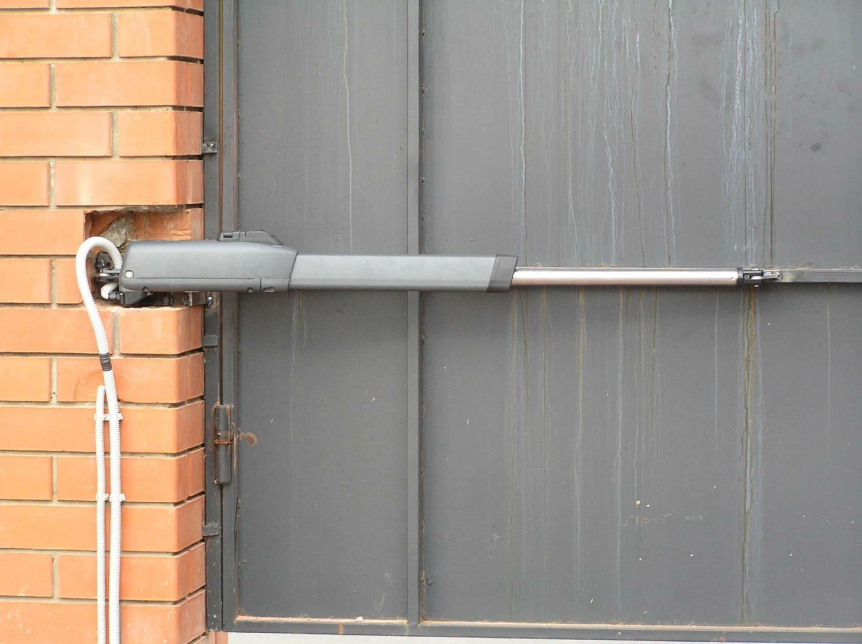

Линейные (прямые) приводы
Линейные приводы имеют выдвигающийся шток, который толкает или тянет створку. Они обеспечивают более ровное движение и часто применяются для более тяжёлых полотен. Такой тип удобен при больших нагрузках и умеренном запасе места.
Преимущество — высокая точность хода и возможность тонкой настройки скорости. Недостаток — более высокая цена по сравнению с рычажными аналогами и необходимость надежного монтажа шарнирных точек.
Подземные приводы
Подземный привод скрыт в основании столба, что обеспечивает чистый внешний вид ворот. Он требует точной подготовки фундамента и защиты от влаги, поскольку работает в закрытом корпусе под землёй.
Этот вариант востребован, когда важна эстетика и высокая нагрузочная способность. Но стоимость установки выше, и доступ к приводу для ремонта сложнее, чем у надземных моделей.
Гидравлические приводы
Гидравлика применима там, где требуется плавность и высокая сила для массивных створок. Такие системы устанавливают на промышленных объектах или больших частных территориях с тяжёлыми воротами.
Преимущества — мощность и долговечность при больших нагрузках. Минусы — сложность обслуживания и необходимость специализированного сервисного обслуживания.
Источник: avatars.mds.yandex.net Как выбрать привод: на что обратить внимание
При подборе привода важно учитывать вес каждой створки, её длину и пределы использования в климате региона. Производитель обычно указывает максимально допустимую массу и рекомендуемую длину створки для каждой модели.
Кроме массы, учитывайте интенсивность использования: для загородного дома подойдёт привод рассчитанный на небольшое количество циклов в день, а для места с частыми заездами нужен более ресурсный серводвигатель.
Ключевые параметры выбора
Необходимо смотреть на следующие характеристики: рабочий ток, защита от влаги (степень IP), скорость открытия, момент, наличие емкости для ручного разблокирования и совместимость с системами безопасности. Хорошо, когда в комплекте есть резервное питание на случай отключения сети.
Также обращайте внимание на опции: встроенный радиоприёмник, интеграция с домофоном, поддержка GSM-модулей и возможность подключить фотоэлементы и контактные упоры. Эти мелочи делают эксплуатацию удобнее в долгосрочной перспективе.
Подготовка к монтажу: измерения и укрепление конструкции
Перед монтажом важно измерить проём, ширину и высоту створок, а также толщину столбов. Неправильные замеры часто становятся причиной проблем с выравниванием и нагрузкой на приводы.
Проверяйте жёсткость столбов: если они шаткие или пустотелые, их стоит укрепить металлической обвязкой или залить бетоном. Ненадёжный опорный столб сокращает срок службы любого привода и повышает риск поломки.
Фундамент и основание под приводы
Для подземных моторов необходимо предусмотреть бетонный колодец с гидроизоляцией и доступом к сервисному люку. Для надземных приводов достаточно ровной площадки и анкеровки на прочную основу столба.
Обязательно закладывайте площадки для крепления заранее, чтобы не пришлось сверлить отверстия в уже установленной обшивке ворот. Планируйте место для прокладки кабелей и расположения блока управления так, чтобы он был защищён от влаги и удобен для обслуживания.
Необходимые инструменты и материалы
Чёткий список инструментов ускорит работу и снизит риск ошибок. Основной набор включает дрель, перфоратор, набор ключей, гаечные головки, уровень, углошлифовальную машину и измерительную рулетку.
Материалы: сам привод с комплектом крепежа, блок управления, кабели питания и сигнальные провода, клеммные колодки, анкерные болты, герметик, средства заземления и, при необходимости, бетон для фундамента.
- дрель и перфоратор;
- набор ключей и головок;
- уровень и отвес;
- мультиметр;
- кабели питания 3х1,5 мм² или 3х2,5 мм² в зависимости от мощности;
- силовые клеммы и термоусадочная трубка.

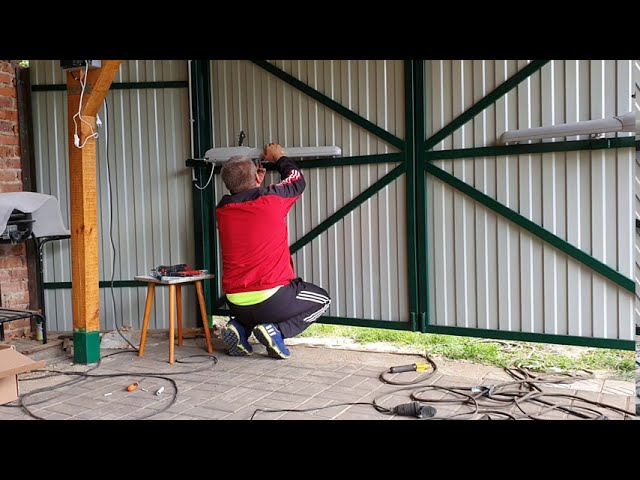

Источник: i.ytimg.com Пошаговая инструкция по монтажу привода
Монтаж начинается с установки опор и анкеровки привода на столбе согласно заводским шаблонам. Правильное позиционирование критически важно: даже небольшой перекос приводит к повышенным нагрузкам и ускоренному износу.
После механической установки подключают блок управления и прокладывают кабели до источника питания. Перед подачей напряжения проверяют все соединения на предмет короткого замыкания и надёжности креплений.
Шаг 1: монтаж кронштейнов и фиксация приводов
Кронштейны фиксируются строго по уровню; используйте строительный уровень и временные распорки для удержания створки в нужном положении. Крепления затягивают поэтапно, постоянно проверяя люфт и соосность.
Если привод шарнирный, ориентируйтесь на рекомендуемые производителем расстояния между петлями и точкой крепления. Некорректное расположение приводит к смещению центра нагрузки и преждевременному износу шарниров.
Шаг 2: механические стопоры и ограничители хода
Установите механические упоры в крайних положениях створок, это предотвратит ударные нагрузки при достигнутом конце хода. Ограничители также служат страховкой при программной ошибке контроллера.
Используйте амортизирующие прокладки или резиновые буфера для смягчения удара, особенно на тяжёлых воротах. Это увеличит срок службы привода и снизит уровень шума.
Шаг 3: проводка и подключение блока управления
Прокладывайте силовой кабель в гофре или металлическом коробе, чтобы защитить его от механических повреждений. Подключение к сети делайте через отдельный автоматический выключатель и УЗО для электробезопасности.
Контроллер устанавливают в защищённом месте, недоступном для осадков. Все соединения выполняйте на клеммных колодках с качественной изоляцией и помечайте проводку для упрощения дальнейшего обслуживания.
Шаг 4: подключение устройств безопасности
Фотодатчики и концевые выключатели подключают согласно схеме производителя, размещая фотоэлементы на уровне 30–50 см от земли для обнаружения препятствий. Дополнительно можно установить резиновые кромки и магнитные контакты.
Проверяйте направление действия фотоэлементов и не ставьте их напротив источников яркого света или зеркальных поверхностей, чтобы избежать ложных срабатываний. Все сигнальные цепи стоит дублировать при высоких требованиях к безопасности.
Настройка и программирование системы
После подключения блока управления выполняют первичную настройку: устанавливают режимы работы, скорость открытия и закрытия, силу реакции на препятствия и задержки автоматического закрывания. Производители обычно предоставляют подробную инструкцию по программированию.
Особое внимание уделите калибровке конца хода и параметрам усилия. Правильно выставленные значения защищают конструкцию при ветре и предотвращают самопроизвольное открывание или закрывание.
Программирование пультов и интеграция
Радиопульты привязывают к приёмнику по инструкции, обычно через кратковременное нажатие кнопки «программирование». Запускайте процедуру при закрытой створке, чтобы проверить корректность каналов и дистанцию управления.
Для интеграции с домофоном, GSM-модулем или системой умного дома используйте интерфейсы, поддерживаемые контроллером. Часто достаточно релейных выходов для подачи импульса на открытие, а для расширенной логики применяют реле с временными и приоритетными сценариями.
Пусконаладочные работы и тестирование
Проводите тестирование в несколько этапов: сначала без нагрузки, затем с полной массой створок. Проверяйте плавность хода по всей дуге, корректность срабатывания ограничителей и остановку при наличии препятствия.
Тестируйте систему в разные погодные условия, имитируя сильный ветер и низкие температуры. Некоторые приводы требуют дополнительной регулировки в зимний период из-за изменения трения в петлях и уплотнителей.
Контроль безопасности
Проверьте, как срабатывают фотоэлементы, и удостоверьтесь, что в случае препятствия движение ворот останавливается и разворачивается. Протестируйте ручной разблок при отключении питания, чтобы гарантировать доступ при аварии.
Запишите результаты проверок и установите график повторного тестирования, особенно если ворота обслуживают общественное пространство или имеют интенсивный поток транспорта.
Источник: i.ytimg.com Техническое обслуживание и периодические проверки
Регулярное обслуживание продлевает жизнь автоматики. Осматривайте крепления и электронику не реже одного раза в полгода, смазывайте петли и точки трения по инструкции производителя.
Заменяйте изношенные элементы, контролируйте натяжение тросов и отсутствие коррозии на болтах. Если возле привода скапливается грязь или снег, очищайте его, чтобы не ухудшалась теплоотдача и не попадала влага в корпус.
- ежеквартальная проверка механических креплений;
- ежегодная диагностика контроллера и питающих кабелей;
- проверка батарей в пультах и резервном питании перед сезоном холодов.
Типовые неисправности и способы их устранения
Частые проблемы — неработающие пульты, нестабильный приём сигнала, заедание створки и срабатывание защиты на перегрузку. Причины обычно механические: подклинивание, износ шарниров или засорение направляющих.
Если пульты не работают, сначала проверьте батарейки и связь с приёмником. При перегрузке уменьшите мощность привода или замените проблемные петли. В сложных случаях рекомендуется обратиться в сервис, чтобы избежать повреждения электроники.
Сигналы ошибок контроллера
Современные блоки управления выводят коды ошибок, которые помогают быстро локализовать проблему: короткое замыкание, перегрев, потеря связи с датчиком. Работайте по инструкции производителя и фиксируйте повторяющиеся коды для сервисного инженера.
Не пренебрегайте визуальным осмотром: следы нагара или запах горелого — повод отключить питание и вызвать специалиста. Электрические неисправности лечатся проверкой контактов и заменой сгоревших элементов.
Безопасность и соответствие нормативам
Безопасность при эксплуатации ворот имеет первостепенное значение. Установите фотоэлементы, защитные кромки и обеспечьте видимость сигнальных ламп при движении створок. Эти меры уберегут от травм и случайных повреждений.
Учитывайте местные строительные и электробезопасные нормы при подключении к сети и монтаже заземления. Для коммерческих объектов требования строже, и часто требуется сертификация установленного оборудования.
Пример расчёта: выбор привода по весу и длине створки
Ниже приведён примерный ориентир по выбору типа привода в зависимости от параметров створки. Это упрощённая таблица для быстрой оценки, точный расчёт делает инженер с учётом ветровой нагрузки и конструкции столбов.
| Длина створки, м | Вес створки, кг | Рекомендуемый тип привода |
|---|---|---|
| до 1.5 | до 150 | рычажный электромеханический |
| 1.5–3.0 | 150–300 | линейный привод или усиленный рычажный |
| 3.0–5.0 | 300–600 | подземный или гидравлический привод |
| более 5.0 | более 600 | индивидуальный расчёт, гидравлика |
Пример из практики: мой монтаж на даче
Я устанавливал автоматический комплект на старые деревянные ворота шириной по 2 метра каждая. Створки были тяжёлыми, с небольшой деформацией после нескольких зим, поэтому выбор пал на линейные приводы с регулируемым усилием.
Процесс показал важность укрепления столбов: после заливки бетонной чаши и установки облежившей анкерной плиты поведение ворот стало стабильным. Настройка программного контроля и установка фотоэлементов решили проблему с притиранием створок при ветре.
Оценка стоимости и выбор поставщика
Цены на комплект автоматики зависят от типа привода и комплектации. Бюджетные решения начинаются от нескольких десятков тысяч рублей, а полнофункциональные комплектные системы с подземными приводами и интеграцией в дом могут стоить значительно дороже.
При выборе поставщика обращайте внимание не только на цену, но и на сервис: наличие авторизованного сервисного центра, гарантийные обязательства и наличие запчастей. Часто экономия на установке оборачивается большими затратами при поломке в зимний период.
- базовый комплект (рычажные приводы, пульты, фотоэлементы): ориентировочно 30–70 тыс. руб.;
- линейные приводы и расширенный пакет управления: 70–150 тыс. руб.;
- подземный привод с фундаментом и автоматикой: от 150 тыс. руб. и выше.
Источник: gethom.com Советы по экономии без потери качества
Можно сэкономить, покупая комплект без установки и пригласив сертифицированного монтажника. Часто производители предлагают скидки при покупке сразу комплекта автоматики с монтажом — это разумный компромисс между ценой и гарантией.
Не берите самое дешёвое оборудование без проверки отзывов и наличия сервисной поддержки. Иногда дешевый привод требует частых ремонтов, что нивелирует начальную экономию.
Дополнительные опции и полезные мелочи
Сигнальные лампы, встроенные светодиодные индикаторы, клавиатура с кодом и GSM-модуль для управления через телефон делают систему удобнее и безопаснее. Также полезна функция автоматического закрывания через заданное время.
Рассмотрите возможность установки датчика ветра: при сильном порыве система временно блокирует открытие, защищая полотно от повреждений. Для участков с частыми перебоями электричества полезен вариант с аккумуляторным резервированием.
Часто задаваемые эксплуатационные вопросы
Как вести себя при отключении света: большинство систем имеют механический разблокиратор, позволяющий открыть ворота вручную. Важно знать, где находится разблокирующий ключ и как им пользоваться до наступления экстренной ситуации.
Как защитить электронику: корпус контроллера должен быть защищён от влаги и прямого солнца. Обслуживание контактов и проверка уровней защиты IP помогут избежать коррозии и коротких замыканий.
Когда лучше доверить монтаж профессионалам
Если ворота массивные, столбы не соответствуют требованиям по прочности или требуется подземный привод, лучше нанимать специализированную бригаду. Сложные электрические работы и интеграция в сложные домовые системы требуют опыта и инструментов.
Даже при самостоятельной установке награда за профессиональный предварительный расчёт — уверенность в том, что конструкция будет работать долгие годы. Платить за услуги инженера имеет смысл, когда речь идёт о безопасности и высокой частоте использования ворот.
Источник: i.ytimg.com Заключительные рекомендации по эксплуатации
Правильно выбранная и корректно установленная система автоматизации прослужит долго, если следовать простым правилам: регулярная профилактика, защита от влаги и снега вокруг механизма, а также оперативная замена изношенных деталей. Ведение журнала обслуживания облегчит контроль и позволит вовремя заметить тенденцию к износу.
Инвестируйте в качественные комплектующие и сервисную поддержку, планируйте работы в сухую погоду и учитывайте сезонные особенности эксплуатации. Тогда автоматические ворота станут не источником проблем, а удобным и надёжным элементом вашего дома.
