Откатные ворота давно перестали быть редкостью: они экономят место, выглядят современно и легко адаптируются под самые разные участки. В этой статье я пошагово разберу процесс установки — от выбора типа и подготовки основания до настройки автоматики и ухода за конструкцией. Читатель получит практические советы, предупреждения о типичных ошибках и представление о материальных и временных затратах.
Источник: avatars.mds.yandex.net Почему выбор откатных ворот оправдан: преимущества и ограничения
Откатные ворота экономят пространство перед въездом — они движутся вдоль ограды, а не раскрываются внутрь или наружу. Это становится решающим фактором на участках с узким подъездом, крутым подъёмом или когда въезд должен оставаться свободным в плотном трафике.
Кроме того, конструкция удобна для автоматизации: привод монтируется на стойке или на калитке, что делает открытие быстрым и безопасным. Полотно можно выполнить из профильной трубы, сэндвич‑панелей, штакетника или кованых секций — выбор влияет на вес, цену и стиль.
Ограничения тоже есть. Для откатных ворот требуется место вдоль забора, куда будет уходить полотно в открытом положении. Также важна ровность направления движения: значительные перепады рельефа или отсутствие сплошного фундамента усложняют монтаж. Понимание плюсов и минусов помогает принять осознанное решение.
Типы откатных ворот и ключевые элементы конструкции
Откатные ворота можно разделить по способу опоры: на роликовые (с направляющей балкой внизу) и концевые с верхними направляющими. Популярны два принципа: откат по рельсу и так называемые «безрельсовые» системы, где груз приходится на роликовую каретку с опорой на фундаментную балку.
Основные элементы типовой конструкции: рама и полотно, опорная балка, каретки (ролики или тележки), заглушающий упор, концевые элементы и запор. При наличии автоматики добавляются привод, конечные выключатели, блок управления и датчики безопасности.
Ниже приведена таблица сравнения основных типов по критическим параметрам: простота монтажа, стоимость, требование к фундаменту и устойчивость к загрязнениям.
| Тип | Простота установки | Требование к фундаменту | Устойчивость к снегу и мусору |
|---|---|---|---|
| Рельсовые (нижняя направляющая) | Средняя | Рельс по поверхности или усиленная лента | Низкая — требует очистки |
| Безрельсовые (кареточная опора) | Выше средней | Фундаментная балка с закладными | Хорошая — меньше проблем с мусором |
| Консольные (баланс на консоли) | Сложнее | Массивный фундамент и консоль | Отличная — не контактируют с дорожным покрытием |
Материалы для полотна и рамы
Чаще всего используют профильную трубу 40×20 или 60×40 мм для рамы и вертикальные штакеты, сэндвич-панели либо стальные листы для заполнения. Для несущей балки подойдут профильные двутавровые элементы или прямоугольная труба усиленной секции.
Покрытие — горячее цинкование, порошковая покраска или антикоррозийный грунт. Для примера: оцинкованная рама увеличивает срок службы в агрессивных климатах, а порошковая краска придаёт вид и цвет без дополнительного ухода.
Выбор материала влияет на массу ворот, а следовательно, на тип кареток, размер фундамента и мощность привода. При проектировании важно учитывать все эти взаимосвязи, чтобы конструкция была долговечной и лёгкой в эксплуатации.
Источник: vorota-zabori.com Подготовка участка и замеры — с чего начать
Корректные замеры — половина успеха. Начните с точного определения проёма: ширина, высота и вынос свободного места вдоль забора. Нужно учитывать внутренние радиусы поворота, возможную парковку во дворе и линии коммуникаций под землёй.
При замерах также определите уровень грунта и отметьте перепады высот. Если участок неровный, продумайте, как компенсировать уклон: выравнивание дорожного полотна, монтаж укороченных направляющих или использование компенсирующих роликовых систем.
Еще следует проверить доступ электричества в месте монтажа привода и наличие удобного маршрута для его прокладки. В ряде случаев удачная прокладка кабеля заранее упрощает монтаж автоматики и снижает стоимость работ.
Расчёт веса и размеров: зачем это нужно
Вес полотна определяет выбор кареток и привода. Легкое полотно из штакетника или алюминия позволяет установить более бюджетный механизм, тогда как монолитные стальные или кованые конструкции потребуют усиленных роликов и мощного двигателя.
Приблизительный расчёт массы: если известно сечение профиля и длина, можно посчитать вес в килограммах на метр и умножить на площадь. Производители приводов обычно указывают допустимый вес и рекомендуемую длину консоли, на которую опирается створка.
Ошибки в расчётах приводят к быстрому износу кареток, вибрациям и повышенному энергопотреблению привода. Лучше заранее проконсультироваться с инженером или выбрать запас прочности в 20–30%.
Фундамент: требования и этапы заливки
Фундамент под откатные ворота — основной элемент, от качества которого зависит точная работа всей системы. Тип фундамента выбирают в зависимости от конструкции: ленточный с закладными для рельсовых или массивная монолитная балка для консольных моделей.
Важно предусмотреть глубину заложения ниже уровня промерзания грунта, чтобы зимой не происходило пучение. На слабых грунтах потребуется увеличивать объем бетона или использовать армирующие элементы для распределения нагрузки.
Важная деталь — точность установки закладных. Пути и каретки жестко зависят от геометрии опорного блока, поэтому шаблоны для короба и опалубки оказывают ключевую роль. Часто именно неточная закладная становится причиной кривого хода полотна.
Типичные составы фундамента и армирование
Для ленточного фундамента обычно используют бетон класса B25–B30 с армированием стержнями 10–12 мм. Для консольной балки рекомендуют более плотную структуру и сетку горизонтального и вертикального армирования для предотвращения трещин.
Перед заливкой обязательно делается песчаная подушка и трамбовка. Если планируется установка безрельсовой каретки, в фундамент устанавливают анкерные болты и закладные пластины строго по чертежу, чтобы после схватывания бетона можно было точно закрепить каретки.
Накладки, направляющие и ловители затем монтируются после набора бетоном расчетной прочности, обычно через 28 дней. В ряде проектов можно применять ускоренные смеси, но это требует корректировки технологического процесса и контроля качества.
Источник: avatars.mds.yandex.net Монтаж направляющих и кареток: строго по уровню
Установка кареток и направляющей — деликатная часть, где требуется ювелирная точность в горизонтали и вертикали. Каретки крепятся к закладным, а направляющие выверяются с помощью уровня и длинной рейки.
При закреплении следует оставить технологические зазоры и использовать антивибрационные прокладки между металлом и бетоном. Это уменьшает шум и продлевает срок службы подшипников в роликах.
Если в конструкции предусмотрена нижняя направляющая, её примеряют и проверяют ход полотна перед окончательной сваркой или креплением. Для безрельсовых систем устанавливается опорная балка с роликами и регулируемыми стопорами для точной настройки.
Как проверить правильность установки
Проведите несколько циклов открытия‑закрытия вручную, контролируя усилие и отсутствие заклиниваний на ходу. Полотно должно двигаться плавно, без рывков и звуков трения металла о металл.
Проверяйте прилегание к заглушающему упору и работу ловителей при закрытии. Наличие люфтов более допустимых значений свидетельствует о необходимости перестройки кареток или корректировки закладных.
Важно также проверить вертикальность стойки привода и ровность направления вдоль ограды. Малейшие отклонения со временем приведут к ускоренному износу подшипников и деформации рамы.

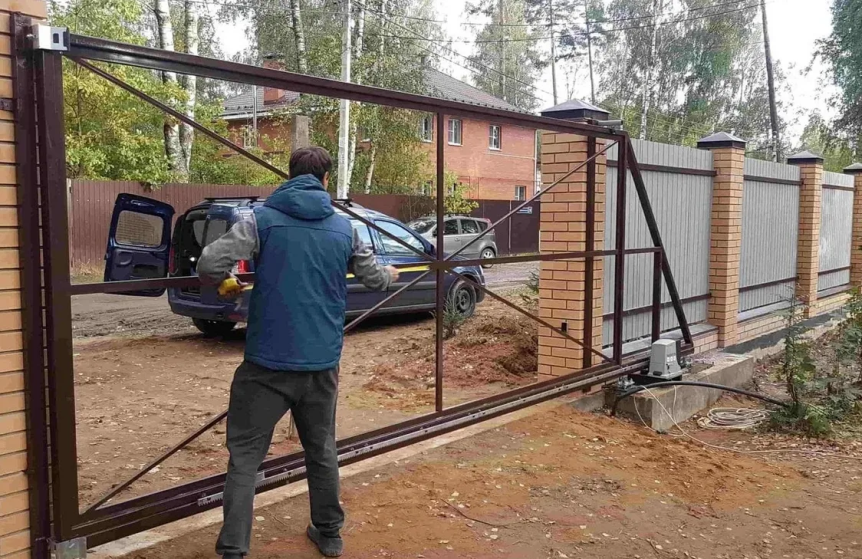

Монтаж полотна и его выравнивание
Полотно обычно собирают на ровной поверхности, сваривают рамные узлы и закрепляют наполнитель. При сборке следует соблюдать геометрию: диагонали рамы должны совпадать в пределах миллиметров, иначе при монтаже ворот возникнут искривления.
Установка полотна на каретки проводится совместно с помощником: требуется поднять створку и аккуратно зафиксировать на роликах. Затем производят финишную подгонку уровня и параллельности по всей длине.
Не пренебрегайте проверкой зазоров между полотном и опорными элементами: равномерный зазор по всему периметру минимизирует трение и исключит застревания. После выравнивания фиксируйте точки крепления болтами и применяйте контргайки для предотвращения самоотвинчивания.

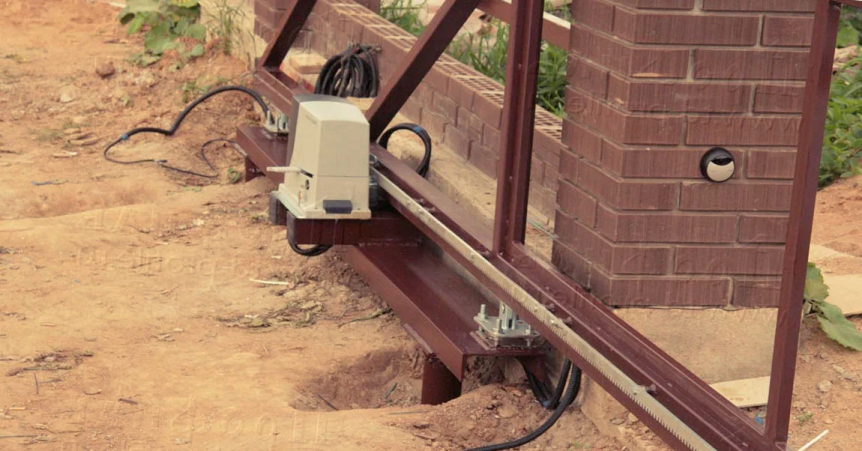

Автоматика: выбор привода и электромонтаж
Выбор привода зависит от веса полотна, интенсивности использования и желаемого набора функций: дистанционное управление, работа с домофоном, интеграция с умным домом. Производители дают рекомендованные показатели по массе и длине створки.
Для тяжелых полотен подойдут рычажные или линейные приводы повышенной мощности, для легких — компактные модели с коронной передачей. Особое внимание уделите защите от влаги и пыли: класс IP должен соответствовать условиям эксплуатации.
Электропроводка выполняется в гофротрубе или кабель‑канале, скрытая прокладка снижает риск повреждения. При подключении автоматики соблюдайте инструкции производителя и стандарты электробезопасности: заземление, УЗО и автоматический предохранитель обязательны.
Настройка безопасности и датчиков
Обратите внимание на минимальный набор элементов безопасности: фотоэлектрические барьеры, защита на кромке полотна и упоры. Фотоэлементы предотвращают закрытие при появлении препятствия, а крайние датчики фиксируют граничные положения.
Встраиваемые в привод механические или магнитные концевики обеспечивают точные точки остановки. Рекомендуется установить дополнительные механические замки или электрические блокировки для защиты от силового открытия.
Тестируйте систему безопасности при первых запусках: имитируйте препятствие и проверьте реагирование. Правильно настроенная автоматика — гарантия безопасности людей и сохранности автомобиля.
Отделка, уплотнения и антикоррозийная защита
После монтажа основных узлов переходят к финишной отделке: удаление сварных швов, зачистка, грунтовка и покраска. Эти работы значительно продлевают срок службы металлических элементов и улучшают внешний вид.
Уплотнители между полотном и столбами уменьшают продувание и защищают от попадания пыли. Для нижней части целесообразно использовать резиновые или ПВХ‑ущельники, которые легко заменяются при износе.
Особое внимание уделите местам сварки и срезам металла: именно здесь чаще всего начинается коррозия. Нанесите слой антикоррозионного покрытия и затем финишную краску, уделяя внимание торцам и внутренним полостям рамы.
Уход и техническое обслуживание в течение года
Регулярное обслуживание продлевает ресурс ворот и снижает риск внеплановых поломок. Ежемесячно проверяйте натяжение и смазку подшипников, чистите направляющие от грязи и льда, проверяйте работу фотоэлементов и концевых выключателей.
Раз в год рекомендуется проводить комплексную проверку: диагностика привода, замена смазки в редукторе, полный осмотр кареток и болтовых соединений. При выявлении люфтов — немедленная их регулировка или замена деталей.
В холодный сезон очищайте направляющую от снега и льда, не допускайте образования льда в ловителях. В жару проверяйте натяжение и состояние уплотнителей, так как материалы могут деформироваться при длительном нагреве.
Источник: montag-zaborov.ru Распространённые неисправности и способы их устранения
Частые проблемы при эксплуатации включают: затруднённое движение из‑за мусора, люфт в каретках, перекос полотна после усадки фундамента и сбои автоматики. Большая часть неисправностей имеет механическую природу и устраняется корректировкой или заменой изношенных деталей.
Если ворота начали «тянуть» в сторону, проверьте равномерность зазора и состояние фиксирующих болтов. При шумном ходе — усиленная смазка подшипников и проверка износа роликов. Проблемы с электроникой чаще всего связаны с плохими контактами или попаданием влаги в блок управления.
В сложных случаях лучше остановить эксплуатацию и обратиться к специалисту, чтобы избежать повреждений привода и клина. Своевременная диагностика значительно дешевле ремонта после серьезной поломки.
Разрешения, безопасность и нормативы
В отдельных муниципалитетах требуются уведомления или разрешения на монтаж стационарных ограждений, особенно если меняется фасад или привязка к общему забору. Стоит заранее уточнить местные правила, чтобы избежать штрафов и требований о демонтаже.
Также важно соблюдать нормы пожарной безопасности: ворота не должны препятствовать проезду спасательных служб. При проектировании учитывайте возможность ручного открытия при отключении электроэнергии — это облегчает оперативные действия в чрезвычайных ситуациях.
Документируйте этапы монтажа и сохраняйте технические паспорта на приводы и блоки управления. Эти бумаги пригодятся при гарантийных обращениях и при продаже недвижимости с установленными воротами.
Смета и временные рамки работ
Время монтажа зависит от сложности проекта: подготовка фундамента и его набора прочности занимает большую часть времени, обычно 2–4 недели. Сам монтаж кареток и полотна занимает 1–3 дня при стандартной конструкции, а установка автоматики — 1 день при наличии электричества.
Финансовая часть включает материалы, работы и аксессуары. Ниже приведён пример упрощённой сметы для типичных частных ворот шириной 4 м: стоимость материалов, фундамента, кареток, привода и работы.
- Материалы и профиль — 35–45% от общей суммы;
- Фундамент и бетонные работы — 20–30%;
- Каретки и направляющие — 10–15%;
- Привод и автоматика — 15–25%;
- Монтаж и финиш — 10–15%.
Цены варьируются в зависимости от региона и брендов. Всегда берите несколько предложений и проверяйте репутацию установщика.
Делать самому или нанимать профессионалов: что выбрать
Самостоятельная установка ворота возможна при наличии опыта сварки, работ с бетоном и электрооборудованием. Экономия возможна на оплате труда, но ошибки в проекте могут выйти дороже из‑за поломок или необходимости переделки.
Профессионалы обеспечат точность закладных, корректный выбор привода и гарантийное обслуживание. Особенно это важно для сложных консольных систем и при высокой нагрузке на привод — например, интенсивный въезд/выезд в коммерческом использовании.
Компромиссный вариант — выполнить подготовительные работы своими силами (заполнение фундамента, подготовка полотна), а монтаж критичных элементов доверить специалистам. Так можно снизить затраты и сохранить качество.
Практические рекомендации и ошибки, которых стоит избегать
Начните с точного плана: размеры, подъезд, электропитание и точка установки привода. Это убережёт от изменения проекта в процессе работ и дополнительных расходов. План должен включать место для упора открытой створки и возможный путь обслуживания.
Не экономьте на каретках и подшипниках. Дешёвые комплектующие быстро изнашиваются и создают проблемы с ходом. Запас прочности в механизмах снижает риск внеплановых ремонтов и сбоя автоматики.
Избегайте установки направляющих в местах со скоплением воды или грязи без предварительной гидроизоляции и дренажа. Вода и абразивный песок — враги подшипников и гусениц рельсовых систем.
Источник: vorota-zabori.com Личный опыт: пара случаев из практики
В одном из моих проектов заказчик хотел установить тяжёлые кованые ворота на стандартные роликовые опоры. Мы заранее рассчитали массу, но при монтаже обнаружили вспучивание грунта: каретки начали всерьёз проседать. Решение оказалось в усилении фундамента и замене кареток на более мощные модели. Это заняло дополнительные две недели, но в итоге ворота стали работать тихо и стабильно.
Другой случай — установка лёгкой алюминиевой створки с автоматикой. Заказчик сэкономил на приводе, и через год он начал притормаживать в сильные морозы. Мы заменили мотор на модель с лучшим пусковым моментом и добавили подогрев в зоне управления. Это показало: экономия на ключевых узлах часто обходится дороже.
Эти примеры учат учитывать местные условия и не гнаться за минимальной ценой в ущерб качеству. Лучше продумать запас прочности и предусмотреть обслуживание, чем бороться с последствиями ошибок.
Установка ворот откатных — задача с множеством нюансов, требующая внимательного подхода на каждом этапе: от замеров и фундамента до выбора привода и настройки безопасности. Взвешенный проект, правильный подбор материалов и тщательная сборка обеспечивают долгую и надёжную службу ворот. При планировании учитывайте особенности участка и режим использования, а при сомнениях привлекайте специалистов, чтобы избежать типичных ошибок и перерасходов.
