Распашные ворота остаются одним из самых распространенных решений для частных участков, дачных кооперативов и небольших предприятий. Они просты по принципу работы, относительно недороги в изготовлении и дают широкие возможности по кастомизации внешнего вида. В этой статье подробно разбираю конструкцию, материалы, монтаж, автоматизацию и обслуживание таких ворот, опираясь на практику и проверенные инженерные подходы.

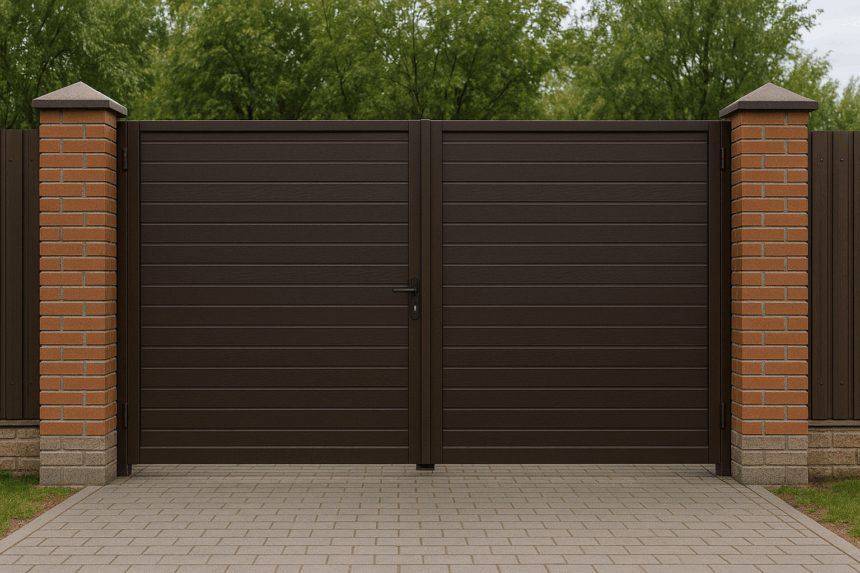

Источник: ir.ozone.ru Что входит в конструкцию распашных ворот
Конструкция распашных ворот состоит из нескольких взаимосвязанных элементов, каждый из которых влияет на прочность, долговечность и удобство эксплуатации. Важно понимать назначение каждого узла, чтобы выбрать правильные материалы и способы крепления.
Основные компоненты можно выделить так: стойки-опоры, створки с каркасом и облицовкой, петли и крепеж, запорные механизмы и при необходимости электроприводы с электроникой. От качества исполнения каждого узла зависит итоговая надежность конструкции.
Столбы и опоры
Столбы несут основную нагрузку, они принимают вес створок и противостоят ветровым усилиям. В частной застройке обычно используют профильные трубы 80х80 мм или 100х100 мм с толщиной стенки 3-5 мм, залитые в фундамент.
Глубина заложения фундамента под опору зависит от региона и типа грунта, в средней полосе России это часто 0,7-1,0 м. Важно обеспечить достаточную прочность и жесткость, иначе петли быстро выйдут из строя и створки начнут провисать.
Полотна ворот и каркас
Сердце ворот — каркас створки. Он выполняется из профильной трубы или уголка, сварной или сборной конструкции. На каркас крепится облицовка: профнастил, сэндвич-панель, деревянная вагонка или кованые элементы.
Каркас должен учитывать размеры заполнения, распределение нагрузки и способ крепления петлей. Часто применяют усиленные вертикальные стойки внутри каркаса для предотвращения коробления при перепадах температуры и влажности.
Петли и крепления
Петли для распашных ворот бывают навесными, врезными и вварными. Выбор зависит от массы и габаритов створок. Для тяжелых полотен используют роликовые или подшипниковые петли, которые обеспечивают плавный ход и увеличивают ресурс.
Качество крепления петлей к столбу и створке критично. Болтовые соединения должны быть классом прочности не ниже 8.8, сварочные швы — без дефектов. Регулируемые петли облегчают монтаж и последующую наладку.
Замки и запорные механизмы
Замки могут быть механическими или электрическими. Для обычных ворот достаточно ригельного или засовного замка с защелкой, но при автоматизации обычно устанавливают электромеханический замок, который блокирует створки при закрытии привода.
Важно предусмотреть механический доступ на случай отключения электроэнергии: выносной ключевой цилиндр или аварийная разблокировка привода сохранят удобство использования и безопасность.
Источник: baza-petrovich.by Материалы: выбор по задачам и бюджету
Правильный выбор материалов напрямую влияет на срок службы и внешний вид ворот. От него же зависит необходимость частого обслуживания. Рассмотрим распространенные варианты и их особенности.
Металл — основной материал для каркаса и несущих элементов. Углеродистая сталь обычно дешевле, но требует качественной защиты от коррозии. Алюминиевые элементы легче и не ржавеют, но дороже и менее жесткие.
Свойства и защита от коррозии
Коррозия — главный враг уличных конструкций. Варианты защиты включают горячее цинкование, порошковую покраску и грунтовку. Горячее цинкование особенно эффективно для закладных и сварных элементов, а порошковая окраска добавляет эстетичный слой и дополнительные антикоррозионные свойства.
При выборе отделки учитывают климат: в прибрежной зоне агрессивная среда, значит нужен более надежный антикоррозионный комплект. Для дерева обязательна пропитка антисептиками и покрытие лаком или краской для наружных работ.
Таблица: материалы и их характеристики
Небольшая таблица поможет сопоставить основные материалы по ключевым параметрам.
| Материал | Преимущества | Недостатки |
|---|---|---|
| Сталь (профильная труба) | Прочность, доступность, простота сварки | Требует защиты от коррозии, вес |
| Алюминий | Легкость, не ржавеет, эстетика | Дорогой, худшая жесткость |
| Дерево | Теплый натуральный вид, легко обрабатывать | Чувствительно к влаге, требует регулярного ухода |
| Кованые элементы | Декоративность, долговечность при уходе | Высокая цена, сложность монтажа |
Размеры и инженерные расчеты
Правильные размеры ворот обеспечивают удобство проезда, безопасность и экономичность материалов. Любые упрощения на этапе проектирования ведут к проблемам при эксплуатации.
Для частного въезда стандартная ширина проема обычно 3,0–3,6 м. Это дает комфортный подъезд легкового автомобиля. Высота ворот выбирается с учетом ландшафта и внешнего вида. Создавая проект, учитывают также зазоры и свободное пространство для открывания.
Источник: avatars.mds.yandex.net Как рассчитывать ширину створок
При ширине проема 3 м рационально сделать две створки по 1,5 м каждая. Зазор между закрытыми створками и столбами обычно составляет 10-20 мм, между створками — 10-15 мм, чтобы избежать трения при температурных изменениях и покраске.
Если проем широкий, например 4,5 м, можно сделать несимметричный вариант: одна створка 2,5 м, другая 2,0 м, но для удобства монтажа и автоматики предпочтительнее симметрия.
Расчет нагрузки на петли и опоры
Вес створки складывается из массы каркаса и облицовки. Для грубой оценки умножают площадь створки на плотность материалов. Ветронагрузка рассчитывают, умножая площадь на нормативное значение давления ветра для региона.
Петли подбирают с запасом прочности. Для створки массой до 100 кг подойдут две прочные петли, для 100–200 кг — три, для тяжелых — роликовые системы. При больших размерах используется усиленный профиль и дополнительная опора.
Фундамент под столбы
Фундамент должен быть монолитным, с армированием. Для легких ворот достаточно столбчатого фундамента 400х400 мм, глубиной 0,8-1,0 м. Для тяжелых конструкций применяют ленточный фундамент шириной 300-400 мм и глубиной до промерзания грунта в регионе.
Важен дренаж вокруг основания и использование геотекстиля при необходимости. Неправильный фундамент — частая причина перекосов и выхода из строя механики петлей.
Пошаговый монтаж
Монтаж распашных ворот — последовательный процесс, требующий аккуратности и выдержки. Важнее делать все медленно, но точно, чем ускорять этапы в ущерб качеству.
Привожу упрощенный план работ, который соответствует практическому порядку действий и исключает типичные ошибки при установке.
Подготовка и разметка
Сначала выполняют детальную разметку проема и проверяют горизонтальность и перпендикулярность осей. Малейшие ошибки на этом этапе выльются в серьёзные проблемы при подвесе полотен.
Нередко полезно собрать створки в мастерской и примерить их на месте, чтобы проверить совпадение размеров и состояние крепежных отверстий. Это экономит время и снижает риск брака на месте.
Установка столбов
Столбы ставят в заранее подготовленные скважины или опалубку, контролируя вертикаль и положение по уровню. Бетонирование проводят с уплотнением и последующей выдержкой до набора прочности — минимум 7-10 дней для небольших нагрузок.
При установке учитывают расстояние между столбами с учетом всех зазоров и возможной установки автоматики. Иногда столбы армируют металлической арматурой для повышения жесткости.
Навешивание створок и регулировка
Створки навешивают с помощником, фиксируя нижнюю точку и постепенно устанавливая верхние петли. Регулируемые петли дают возможность выровнять полотно в трех плоскостях: по высоте, боковому смещению и углу наклона.
После навешивания проверяют легкость хода и отсутствие контактов с землей и столбами. Если обнаружены заедания, проводят доработку подкладками или регулировкой петель.
Установка автоматики
Автоматика монтируется по инструкции производителя и требует проверки электрической схемы, наличия заземления и защитных устройств. Фотоэлементы и сигнальные лампы монтируют на высоте и так, чтобы исключить ложные срабатывания от уличного освещения.
После установки привода обязательно настраивают ограничители и проверяют аварийное разблокирование. Электропривод должен работать плавно и не перегружаться при каждом цикле.

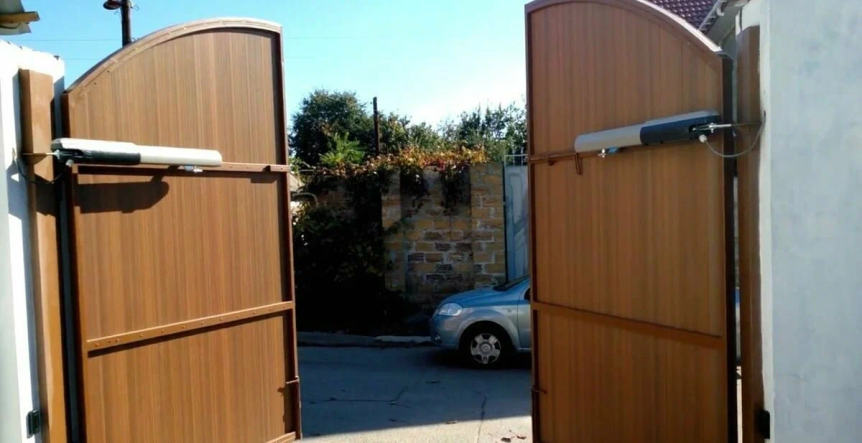

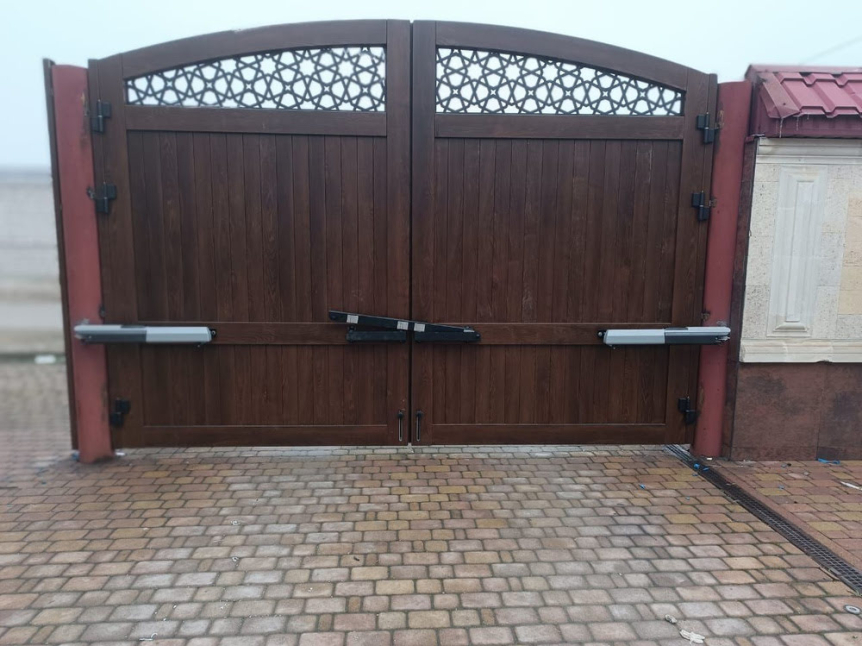

Источник: e-mpk.ru Автоматизация: типы приводов и безопасность
При выборе автоматики ориентируются на массу створок, их ширину и условия эксплуатации. Приводы разделяются на наружные рычажные, линейные и встроенные подземные устройства.
Рычажные приводы подходят для стандартных створок и просты в установке. Линейные — компактны и тихи, их удобно размещать на опоре. Подземные системы эстетичны, но требуют более сложного монтажа и сервисного доступа.
Электроэнергия и резервное питание
Автоматика требует стабильного питания, поэтому часто предусматривают источники бесперебойного питания или резервные батареи. Это особенно важно в районах с нестабильным электроснабжением.
Правильное заземление и защитные устройства (автоматы и УЗО) снижают риск повреждений электроники и обеспечивают безопасность пользователей при дождях и грозах.
Системы безопасности
Безопасность включает фотоэлементы, контактные профили на створках и аварийные остановки. Фотоэлементы предотвращают смыкание ворот при наличии преграды, а контактные профили минимизируют травмы при защемлении.
Важно периодически тестировать эти системы и не отключать их ради ускорения работы. Потеря одного элемента безопасности может привести к тяжелым последствиям.
Обслуживание: что и как часто делать
Регулярное обслуживание значительно продлевает срок службы ворот и предотвращает внезапные поломки. Простые процедуры не занимают много времени, но дают существенный эффект.
Раз в сезон проверяйте состояние покраски, резиновых уплотнителей, потеков ржавчины и состояние петлей. Смазка петель производится в соответствии с рекомендациями производителя, чаще в условиях высокой влажности или мороза.
План профилактических работ
Раз в 6 месяцев проверяют люфты в петлях и натяжение болтов. Визуальный осмотр электроники и проверка работы фотоэлементов проводится ежемесячно в активный сезон. После сильных ветров или осадков обязательно осматривают фундамент и опоры на предмет трещин или оседания.
При появлении ржавчины проводят зачистку и локальный ремонт покрытия, чтобы предотвратить распространение коррозии. Замена уплотнителей и периодическое обновление лакокрасочного покрытия поддерживают эстетичный вид ворот.
Частые неисправности и их устранение
Типичные проблемы включают провисание створок, заедание замка, потерю синхронизации автоматики и коррозию узлов. Провисание обычно лечится регулировкой петель, укреплением каркаса или усилением опорного фундамента.
Если автоматике не хватает мощности, следует проверить напряжение питания и износ редуктора. При подозрении на механический износ заменяют редуктор или подшипники, а не доводят до полного выхода из строя.
Источник: vorotazabor-spb.ru Практические советы из опыта
В жизни мне приходилось сталкиваться с проектами разных сложностей — от простых дачных ворот до декоративных кованых конструкций. Несколько наблюдений оказались универсальными и помогают сэкономить время и деньги.
Первое — всегда делайте запас по жесткости каркаса. Даже если облицовка легкая, дополнительное ребро жесткости предотвратит коробление. Второе — красьте детали перед сборкой, особенно внутри труб, чтобы исключить коррозию изнутри.
Когда я монтировал ворота для частного дома, мы предварительно собрали створки в мастерской и проверили все размеры. На месте было легче подогнать петли и избежать дополнительных сварочных операций. Это сэкономило заказчику пару дней и уменьшило стоимость работ.
Стоимость и выбор подрядчика
Цена ворот складывается из материалов, сложности конструкции, стоимости автоматики и работ по монтажу. Бюджет можно корректировать, меняя облицовку или тип привода, но экономить на фундаменте и петлях не стоит.
При выборе подрядчика обращайте внимание на портфолио, гарантийные обязательства и наличие отзывов. Хорошая практика — требовать выезд для замеров и письменного сметы с детализацией работ и материалов.
Бюджетные ориентиры
В общих чертах можно выделить несколько ценовых групп: эконом-варинт с простым каркасом и ручным замком; средний сегмент с порошковой окраской и автоматикой базового уровня; премиум — сложные кованые ворота с подземной автоматикой и полным пакетом безопасности.
Уточнение стоимости лучше проводить по конкретному проекту, поскольку даже небольшие изменения в размере или отделке сильно влияют на итоговую цену.
Нормы безопасности и правила монтажа
Правильная установка ворот требует соблюдения общих правил безопасности. Это касается и механических элементов, и электрооборудования. Соблюдение стандартов минимизирует риски травм и дорогостоящих поломок.
Ключевые требования: надежное заземление электропривода, установка защитных устройств, обеспечение свободного прохода и ограничение доступа детей к элементам управления. Производители автоматики часто приводят минимальные требования по расстоянию и монтажу в инструкциях.

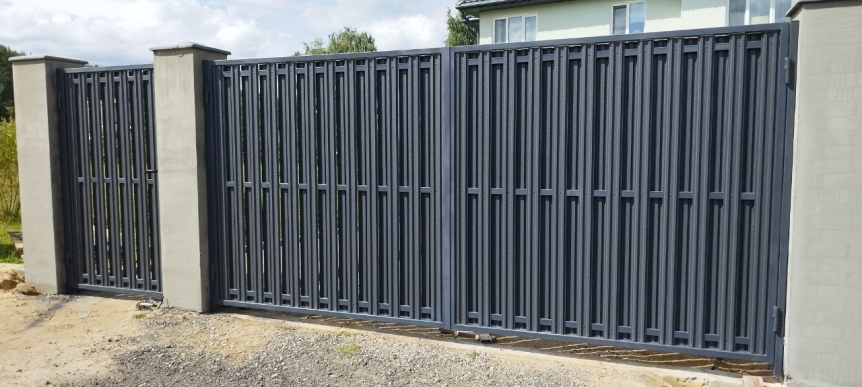

Источник: urres.ru Выбор стиля и декоративные решения
Распашные ворота могут быть как утилитарными, так и архитектурно выразительными элементами участка. Профнастил и сэндвич-панели подходят для минималистичного современного стиля, дерево — для загородного уюта, кованые вставки придают статусность.
Комбинация материалов часто выигрывает: металлический каркас с деревянной обшивкой или металлическая решетка с заполнением из поликарбоната дают интересные визуальные решения при разумном бюджете.
В конечном счете, качественно спроектированные и смонтированные ворота служат долго и без лишних хлопот. Подбирая материалы, размеры и автоматику, важно думать не только о первоначальной стоимости, но и о дальнейшем обслуживании. Аккуратная подготовка фундамента, правильная сварка, надежные петли и корректно настроенный привод — это те вещи, которые редко видны сразу, но определяют годы бесперебойной работы.
