Шлагбаум часто воспринимают как простую перекладину на въезде, но за этой невозмутимой конструкцией скрывается сложный набор компонентов и решений. В статье подробно расскажу, из чего состоит такой элемент ограждения, как он работает в разных условиях и какие нюансы стоит учитывать при выборе, монтаже и обслуживании.
Материал включает технические объяснения, практические советы и примеры из личного опыта, которые помогут понять не только принцип работы, но и реальные проблемы, с которыми сталкиваются владельцы парковок и хозяйственных территорий.
Источник: cs15.pikabu.ru Краткая историческая справка и функции устройства
Изначально простые барьеры создавались для ограничения доступа и обозначения границ участков. Со временем, по мере развития электрики и автоматики, они превратились в активные элементы системы контроля, способные быстро реагировать на команды оператора или внешние сигналы.
Главные задачи современного варианта — организовать поток транспорта, обеспечить безопасность пешеходов и контроль доступа на объект. В зависимости от назначения оборудование меняется по форме, мощности и набору функций.

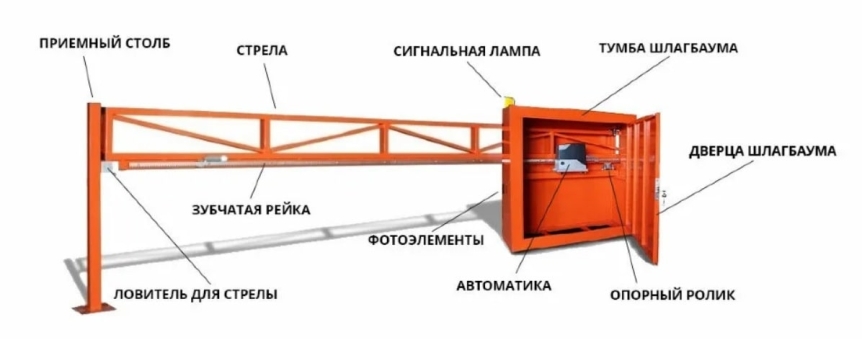

Из чего состоит шлагбаум: ключевые компоненты
Несмотря на внешнюю простоту, конструкция включает множество узлов, каждый из которых выполняет важную роль. Правильное представление об этих частях помогает понять, почему иногда устройство ведет себя предсказуемо, а иногда требует вмешательства.
Далее перечислены основные элементы и их назначение в структуре оборудования.
Корпус и крепления
Корпус защищает внутренние механизмы от влаги, пыли и механических повреждений. Материал чаще всего металл с порошковым покрытием или антикоррозийная сталь, реже — ударопрочный пластик для облегченных моделей.
Монтаж основания должен учитывать фундамент, точки крепления и возможность анкерного соединения. Неправильная установка корпуса приводит к вибрациям и ускоренному износу узлов.
Стрела: форма, материалы и крепления
Стрела — видимая часть, на которую приходится ветер и механическая нагрузка. Она бывает круглой, прямоугольной или аэродинамической, изготовлена из алюминия, стали или композиционных материалов.
Крепление стрелы к редуктору должно быть надежным и предусматривать демпфирование. Для длинных перекладин применяют противовесы или тросовые опоры, чтобы минимизировать нагрузку на привод.
Привод: электрический и гидравлический
Привод превращает команду управления в движение стрелы. На рынке распространены электромеханические и гидравлические варианты. Электромеханика проще в обслуживании, экономичнее по расходу энергии, а гидравлика обеспечивает плавный ход при больших нагрузках.
Выбор зависит от длины стрелы, ожидаемой интенсивности работы и климатических условий. Для интенсивных проездов предпочтительны более мощные приводы с возможностью регулирования скорости.
Редуктор и тормозная система
Редуктор снижает обороты электродвигателя и увеличивает крутящий момент. От качества шестерен и подшипников зависит ресурс узла и плавность хода.
Тормоз защищает от самопроизвольного опускания стрелы и фиксирует её в крайнем положении. В современных моделях часто применяется электромагнитный или механический ножной тормоз с аварийным удержанием.
Система управления и электроника
Контроллер принимает сигналы от кнопок, считывателей и датчиков, управляет движением и следит за безопасностью. В сложных системах реализованы мягкий старт, замедление при закрытии и хранение статистики работы.
Интерфейсы подключения — релейные выходы, RS-485, Ethernet и беспроводные протоколы. Чем богаче набор интерфейсов, тем проще интегрировать устройство в общую систему контроля доступа.
Источник: profbez.pro Датчики и элементы безопасности
Фотоэлементы, петли индуктивности, контактные кромки и радиосигналы обеспечивают защиту от аварий и повреждений. Они определяют присутствие транспорта или человека и формируют сигнал на остановку или реверс движения.
Особенно важны резервные механизмы: аварийный стоп, ручное разблокирование и системы питания от резервного источника на случай отключения сети.
Питание и резервирование
Питание привода обычно однофазное 220 В или трехфазное для мощных систем. Наличие стабилизатора защищает от скачков напряжения, а аккумуляторы или UPS обеспечивают работу при отключении электричества.
При проектировании учитывают потребление двигателя и периоды интенсивной эксплуатации, чтобы обеспечить адекватный запас энергии и длительность автономной работы.
Таблица: основные компоненты и их функции
| Компонент | Назначение |
|---|---|
| Корпус | Защита механики; точка крепления к фундаменту |
| Стрела | Физическое препятствие для транспорта |
| Привод | Создание вращающего момента для подъема и опускания стрелы |
| Редуктор | Передача и увеличение крутящего момента |
| Система управления | Получает сигналы и управляет движением |
| Датчики | Обнаружение препятствий и обеспечение безопасности |
Виды приводов и их особенности
Приводы можно разделить по принципу действия: электромеханические, гидравлические и пневматические. Каждый имеет свои сильные и слабые стороны, которые важно учитывать при выборе.
Также привод классифицируют по мощности, типу привода стрелы и возможностям регулировки скорости — от простых механических систем до комплексных контроллеров с функцией адаптации под погодные условия.
Электромеханические приводы
Это наиболее распространенный тип. Они надежны, просты в обслуживании и подходят для большинства задач, включая частые и интенсивные проходы. Электродвигатель с редуктором обеспечивает быстрый отклик.
Для моделей с высокой интенсивностью рекомендуются приводы с плавным запуском и регулируемой скоростью, чтобы снизить износ механики и уменьшить шум.
Гидравлические системы
Гидравлика подходит для тяжелых стрел и высоких циклов работы. Она обеспечивает мягкое движение и высокую устойчивость к перепадам температуры. Однако такие приводы требуют регулярной проверки уровня и качества масла.
Гидравлические установки более дорогие в обслуживании и монтаже, зато дают ресурс и надежность в тяжелых условиях эксплуатации.
Пневматические приводы
Используются реже, преимущественно там, где нежелательно электрическое или гидравлическое оборудование. Пневматика компактна и безопасна при возгорании, но требует подачи сжатого воздуха и имеет ограничения по усилию.
Такие решения актуальны для специфических производств и объектов с уже существующей пневмосетью.
Системы управления: от простых кнопок до интеллектуальных контроллеров
Самое простое управление — кнопка «вверх/вниз» или пульт ДУ. Но современные объекты требуют интеграции с учетными системами, поэтому используются контроллеры с возможностью подключать RFID-считыватели, считыватели номерных знаков и внешние базы данных.
Умная логика позволяет настраивать приоритеты доступа, временные интервалы и реакции на внешние события. Это делает управление гибким и максимально соответственным рабочим процессам конкретного объекта.
Интерфейсы и протоколы
Контроллеры часто поддерживают стандартные интерфейсы — релейные выходы, RS-485 для Modbus, Ethernet для удаленного управления. Беспроводные протоколы применяют для пультов и датчиков, экономя на прокладке кабелей.
Современные системы допускают работу через облачные сервисы, что удобно для удаленного мониторинга и обновления ПО, но требует внимания к кибербезопасности.
Функции безопасности в контроллерах
Ключевые функции — автоматическая остановка при обнаружении препятствия, проверка положения стрелы и диагностика отказов. Многие контроллеры ведут журнал событий, что помогает находить причины сбоев и оптимизировать обслуживание.
Дополнительные алгоритмы включают адаптацию под ветер и самотестирование датчиков, чтобы минимизировать ложные срабатывания и простои.

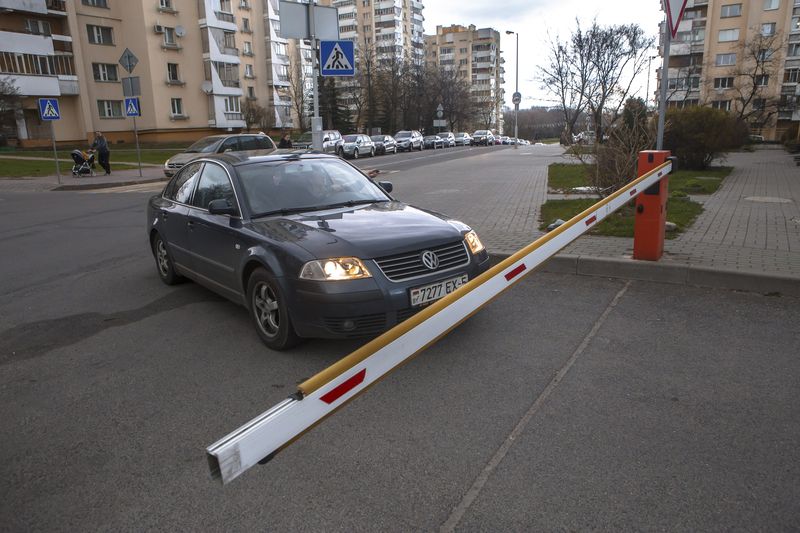

Источник: zviazda.by Безопасность: что должно быть и что можно добавить
Безопасность — не опция, она обязательна. Простые элементы уже не спасают: фотоэлементы, контактные края и надежный стопор должны быть в комплекте. Их отсутствие повышает риск травм и юридической ответственности владельца.
Кроме базовых датчиков, стоит подумать о визуальной и звуковой сигнализации при движении стрелы. Это особенно важно для общественных парковок и жилых комплексов с интенсивным движением пешеходов.
Типичные функции безопасности
Фотоэлементы реагируют на препятствие в зоне проезда и останавливают движение. Индукционные петли определяют наличие автомобиля на полосе, не допуская опускания стрелы на транспорт.
Контактные кромки срабатывают при касании и мгновенно реверсируют движение. Для дополнительной защиты применяют чувствительные кромки с аналоговыми выходами, позволяющие регулировать чувствительность.
Аварийные режимы
При отключении электроэнергии важна возможность ручного разблокирования и удержания стрелы в безопасном положении. Аварийные аккумуляторы предоставляют временную автономность для завершения проходов.
Также полезен режим учёта неполадок: при срабатывании аварии система должна выдавать код ошибки и рекомендации по устранению проблемы.
Проектирование: как выбрать шлагбаум под задачу
Выбор зависит от длины стрелы, интенсивности прохода, климатических условий и требований к интеграции. Это не покупка «на глаз»: неправильная модель быстро выйдет из строя или не выполнит нужных функций.
На этапе проектирования важно рассчитать нагрузку на привод, учитывать силу ветра и возможность механических ударов. От этого зависит выбор корпуса, способа крепления и типа привода.
Критерии выбора
Длина стрелы определяет усилие на привод и тип редуктора. Длина свыше 6 метров требует усиленных конструкций и часто гидравлического привода. Для коротких и средних стрел электромеханика оказывается достаточной.
Интенсивность движения — количество циклов в час — влияет на ресурс и необходимость усиленного охлаждения мотора. Климат диктует требования к климатическому исполнению и уровню защиты IP от влаги и пыли.
Примеры применения
Для жилых комплексов вполне подходят облегченные модели со средней интенсивностью работы и интеграцией с домофоном. Для промышленных объектов или платных автостоянок лучше выбирать мощные комплексы с возможностью дистанционного мониторинга.
В моем опыте установки на небольшой коммерческой стоянке оптимальное решение оказалось комбинированным: электромеханический привод с дополнительным аккумулятором и считывателем карт — надежно и экономично.
Монтаж и пуско-наладка: основные этапы
Монтаж начинается с подготовки фундамента и точного выравнивания корпуса. Неровное основание приводит к перекосам и ускоренному износу редуктора. Важно соблюдать рекомендации производителя по размерам и анкерам.
Пуско-наладка включает настройку конечных положений, проверку датчиков, калибровку чувствительных кромок и проведение тестовых циклов с разными режимами нагрузки.
Проверки после установки
Обязательно провести серию тестов: работа при максимальной нагрузке, срабатывание защит при появлении препятствия и проверка коммуникаций с контроллерами доступа. Журналирование поможет в дальнейшем при диагностике.
Не забывайте о документации: протоколы испытаний нужно сохранять, особенно если объект публичный и подлежит проверкам на безопасность.
Источник: io.sb.by Эксплуатация и техническое обслуживание
Регулярное обслуживание продлевает срок службы и снижает риск аварий. График зависит от интенсивности использования, но базовые мероприятия обычно одинаковы для всех моделей.
Я рекомендую составить чек-лист и придерживаться его: это экономит время и деньги в перспективе, а также снижает вероятность длительных простоев.
План обслуживания
Ежемесячно проверяют натяжение креплений, состояние стрелы и видимые повреждения. Каждые полгода проверяют и смазывают редуктор, осматривают электрощит и контакты на коррозию.
Ежегодно проводится полная диагностика привода, тест на износ подшипников и проверка системы аварийного отключения. При сильном износе заменяют детали заранее, чтобы избежать дорогостоящих ремонтов.
Таблица: типичные работы по обслуживанию
| Период | Работа |
|---|---|
| Ежемесячно | Визуальный осмотр, проверка креплений, очистка фотоэлементов |
| Каждые 6 месяцев | Смазка редуктора, проверка электрических соединений |
| Ежегодно | Диагностика привода, тест аварийных режимов |
Типичные неисправности и как их устранить
Чаще всего возникают механические заедания, проблемы с электропитанием и срабатывания датчиков. Большая часть проблем решается простыми действиями: чисткой контактов, регулировкой креплений и заменой расходников.
Важно вовремя обнаруживать отклонения в работе — шум, медленное движение или самопроизвольные остановки подсказывают начало проблемы и дают шанс исправить её без серьезного ремонта.
Механические проблемы
Провисание стрелы обычно связано с ослаблением креплений или повреждением опорного узла. Решение — снять нагрузку, выровнять крепление, при необходимости заменить поврежденные детали.
Если стрела заедает в крайних положениях, возможно, изношены шестерни редуктора или появились деформации в корпусе. Такие узлы требуют детальной диагностики и ремонта в сервисном центре.
Электрические и электронные неисправности
Частые проблемы — обрыв кабеля, окисление контактов или сбой контроллера после скачка напряжения. Начинать нужно с проверки предохранителей и напряжения в сети, затем тестировать входы и выходы контроллера.
Иногда помогает простая перезагрузка контроллера, но постоянные сбои говорят о необходимости обновления прошивки или замены блока управления.
Интеграция с системами доступа и автоматизация
Современные решения позволяют связать барьер с парковочной системой, базой абонентов, платёжными терминалами и камерами распознавания номеров. Это делает проход автоматическим и уменьшает участие оператора.
Интеграция требует продуманной архитектуры — правильные интерфейсы, защита данных и резервные каналы связи. Проектирование такой системы лучше доверить специалистам с опытом в IT и безопасности.
Типичные сценарии интеграции
RFID-карты и метки — простой и надежный способ организовать доступ для сотрудников и резидентов. GSM-сигналы и мобильные приложения удобны для удаленного управления и контроля в реальном времени.
Распознавание номеров позволяет автоматизировать въезд по базе клиентов, но требует качественной камеры и корректной настройки программного обеспечения под освещенность и угол съемки.
Советы при покупке и личный опыт
При выборе обращайте внимание не только на цену, но и на сервисную поддержку и наличие запчастей. Дешевые решения часто обходятся дороже в эксплуатации из-за частых ремонтов и недолговечности.
Из собственного опыта: на одном объекте сначала установили самую дешевую модель. Через год пришлось менять привод и редуктор. После замены на более качественный агрегат расходы на обслуживание снизились, а надежность возросла.
Что уточнить у продавца
Спросите о гарантийных обязательствах, сроках доставки запасных частей и наличии сервисных центров в регионе. Уточните климатическое исполнение и уровень защиты IP, особенно для районов с высокой влажностью или запыленностью.
Попросите провести демонстрацию работы в реальных условиях и предоставьте протоколы испытаний. Это поможет избежать сюрпризов при вводе в эксплуатацию.
Источник: www.vorotastroy08.ru Экономика владения: что учесть
Стоимость покупки — только часть расходов. В расчет включают монтаж, фундамент, электроподведение, обслуживание и возможные простои при ремонте. Дорогие модели с высокой энергетической эффективностью и длительным ресурсом могут оказаться выгоднее в долгосрочной перспективе.
Старайтесь выбрать модель с оптимальным соотношением стоимости и ожидаемого ресурса, учитывая интенсивность эксплуатации и условия эксплуатации.
Понимание устройства шлагбаума помогает не только выбрать правильную модель, но и организовать грамотную эксплуатацию. Тщательное проектирование, регулярное обслуживание и корректная интеграция с системами доступа делают препятствие надежным инструментом контроля и безопасности.
