Шлагбаумы в городском пространстве встречаются повсюду: на въезде в жилой комплекс, на парковке торгового центра, у пропускного пункта предприятия. Они разнятся по конструкции, способу управления, назначению и цене, и понять эти различия важно, чтобы не ошибиться при покупке и эксплуатации.
В этой статье я подробно разберу основные типы, их преимущества и ограничения, какие параметры учитывать при выборе, и на что обратить внимание при монтаже и обслуживании. Материал написан практично, без воды, с примерами из реальной практики.
Источник: www.grandtula.ru Что такое шлагбаум и где он применяется
Шлагбаум — это устройство, предназначенное для регулирования проезда транспортных средств через контролируемую точку. Простая по принципу конструкция выполняет важную функцию: упорядочивает поток, предотвращает несанкционированный въезд и повышает безопасность на объекте.
Сфера применения широка: жилые комплексы и коттеджные посёлки, коммерческие и промышленную парковку, автодороги с платным проездом, въезды на объекты с ограниченным доступом. Выбор зависит от интенсивности движения, требований к безопасности и условий установки.
Классификация по способу управления
Ручные шлагбаумы
Это самый простой и недорогой вариант. Стрела поднимается и опускается вручную, без электропривода. Такие модели актуальны для редких проездов или временных въездов — например, на сельских дорогах, временных мероприятиях или небольших частных участках.
Плюсы — низкая стоимость, простота конструкции и минимум обслуживания. Минусы — необходимость присутствия человека для открытия, неудобство при частом использовании и ограниченная функциональность для интеграции в системы контроля доступа.
Электромеханические автоматические
Наиболее распространённый тип для парковок и ЖК: привод с электродвигателем поднимает стрелу по заданной логике. Могут работать в паре с пультом, считывателем карт, датчиками или системой автоматического распознавания транспорта.
Эти шлагбаумы различаются по мощности, скорости открытия и сроку службы. Для интенсивных участков выбирают более мощные агрегаты с усиленным механизмом и надежной электроникой.
Гидравлические модели
Гидравлические шлагбаумы используются там, где требуется высокая надёжность и длительный ресурс при интенсивном движении, например, на платных дорогах или крупных паркингах. Привод основан на гидросистеме, что обеспечивает плавность хода и стабильность работы при сильных нагрузках.
Они дороже в покупке и сложнее в обслуживании, но выигрывают в ресурсе и устойчивости к износу, особенно в сложных климатических условиях.
Пневматические устройства
Пневматические приводы реже встречаются в гражданских объектах. Их применяют там, где требуется исключительная безопасность при взрывоопасной среде или где электричество нежелательно. Принцип работы — сжатый воздух управляет движением стрелы.
Такие системы требуют компрессорного оборудования и грамотного технического обслуживания, что делает их менее распространёнными, но эффективными в специализированных задачах.
Источник: i.pinimg.com Конструкции стрелы: какие бывают и где применяются

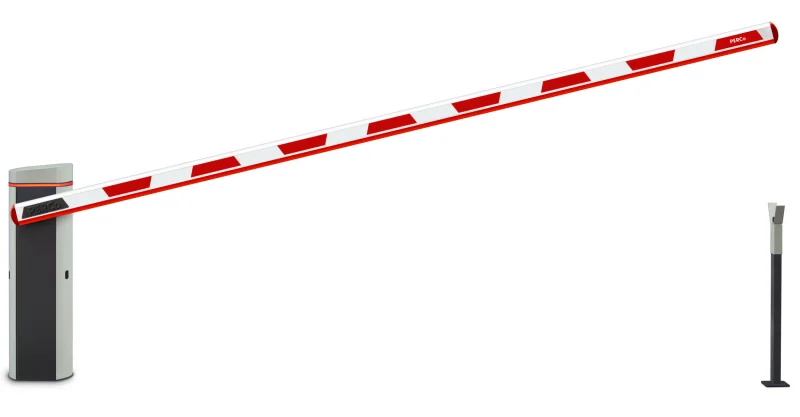

Прямая стрела
Самая простая и привычная конструкция — длинная прямая балка, фиксируемая от одного столба до другого. Её удобно устанавливать на стандартных въездах с достаточным пространством сверху.
Ограничение — длина. При ширине проезда более 6–8 метров прямая стрела становится громоздкой и менее устойчивой к ветровой нагрузке.
Телескопическая стрела
Телескопические модели позволяют уменьшить габариты корпуса и при этом перекрывать широкие проезды. Стрела состоит из нескольких выдвигающихся секций, которые удлиняют её при поднятии и укорачивают при хранении.
Это решение удобно для узких мест установки, где корпус нужно располагать близко к стенам или ограждениям, а также для парковок с ограниченным боковым пространством.
Складная (секционная) стрела
Складные или секционные стрелы полезны там, где низкая высота над проездом не позволяет использовать длинную прямую балку. Они складываются наподобие гармошки и занимают меньше пространства при поднятом положении.
Часто встречаются в подземных паркингах и въездах с нависающими конструкциями, где стандартная прямая стрела просто не поместится.
Гибкая и резиновая стрела
Гибкие или с резиновым покрытием стрелы проектируют для мест с частыми столкновениями, например, на автостоянках с неопытными водителями. При ударе такая стрела не ломается, а прогибается, снижая повреждения и риск травм.
Они не подходят для высоких требований к безопасности, но продлевают срок службы в условиях частых контактов с автомобилями.
Специальные типы барьеров для повышенной безопасности
Помимо привычных стрел можно встретить более массивные защитные решения, применяемые на объектах с высоким уровнем угрозы. Эти устройства ориентированы на предотвращение принудительного проезда тяжелой техникой.
К таким относятся выдвижные столбы, поднимающиеся дорожные блоки и поднимающиеся «клыки». Они применимы на правительственных объектах, банковских комплексах и входах на закрытые заводские территории.
| Тип | Основное применение | Плюсы | Минусы |
|---|---|---|---|
| Шлагбаум-стрела | Паркинги, жилые въезды | Простота, скорость | Не защищает от тяжелой техники |
| Выдвижной столб (bollard) | Высокая безопасность, пешеходные зоны | Блокирует любой автотранспорт | Дороже, требует фундамента |
| Дорожный блок (road blocker) | Пограничные пункты, объекты с угрозой | Максимальная стойкость | Сложная установка и эксплуатация |
По назначению: от частного двора до платной трассы
Назначение объекта задаёт ключевые параметры выбора. Для частного дома достаточно легкого автоматического шлагбаума с дистанционным управлением. Для коммерческого паркинга потребуются модели с более высоким ресурсом и возможностью интеграции в платежную систему.
На платных трассах и пропускных пунктах к шлагбаумам предъявляют дополнительные требования: повышенная скорость срабатывания, совместимость с ANPR и терминалами, устойчивость к большим циклам работы и к климатическим нагрузкам.
Источник: emart.su Материалы и антикоррозионная защита
Корпус и механические элементы обычно изготавливаются из стали или алюминия. Сталь прочнее и дешевле, алюминий легче и коррозионно устойчивее. Для защиты металла применяют порошковую покраску, оцинковку и локальную антикоррозионную обработку.
Стрела часто покрывается специальной лентой или краской с высокой видимостью. Для побережий и агрессивных сред стоит выбирать исполнение с повышенной степенью защиты и антикоррозионным покрытием.
Электропитание, резерв и автономность
Питание шлагбаума обычно 220 V с возможностью подключения к аккумулятору. Наличие батарей обеспечивает работу при отключении сети, что критично для объектов с требованиями бесперебойного доступа. Автономные решения с солнечными панелями применимы там, где нет сетевого питания.
При выборе обратите внимание на время автономной работы, режимы экономии энергии и способ зарядки аккумулятора. Важно также предусмотреть аварийное механическое разблокирование для ручного открытия.
Системы управления и интеграция
Современные шлагбаумы легко интегрируются в системы управления доступом. Это может быть радиопульт, метка RFID, карточный считыватель, кнопка домофона, номерная камера и даже мобильное приложение. Выбор коммуникаций зависит от задач контроля и удобства пользователей.
Для сложных объектов актуальна интеграция с учетной системой, видеонаблюдением и системой контроля проезда. Некоторые модели поддерживают протоколы Modbus или специализированные интерфейсы для подключения к внешней автоматики.
Функции безопасности и обязательные элементы
Безопасность — не дань моде, а требование. Минимальный набор: фотоэлектрические датчики, которые останавливают движение стрелы при препятствии, и аварийное разблокирование. Для мест с интенсивным движением устанавливают дополнительные защитные элементы — контроли скорости, электронные тормоза и мягкие торцы на стреле.
На объектах с требованиями пожарной безопасности необходимо предусмотреть связи с противопожарной сигнализацией, чтобы при эвакуации шлагбаумы автоматически открывались. При проектировании важно учитывать местные нормы и рекомендации специалистов по технике безопасности.
Монтаж и требования к установке
Правильный монтаж — залог долгой службы. Корпус фиксируется на фундаментной плите, залитой бетоном, с анкерными болтами. Глубина и размеры фундамента зависят от массы и динамических нагрузок конкретной модели.
Ключевые моменты монтажа: корректная выверка уровня, прокладка кабелей в гофрах или гильзах, обеспечение дренажа, надежное заземление и защита от перепадов напряжения. После установки проводят обкатку устройства и настраивают концевые положения и силу мотора.
Обслуживание и типичные неисправности
Плановое обслуживание продлевает срок службы. Оно включает смазку редуктора, проверку крепёжных элементов, очистку и проверку датчиков, контроль уровня аккумулятора и тестирование электронных модулей. Частота сервисов зависит от интенсивности работы — чем выше нагрузка, тем чаще ревизии.
Типичные неисправности: залипание концевых выключателей, износ пружины или тросов, размагничивание тормозов, коррозия контактов. Многие проблемы видны невооружённым взглядом, другие требуют измерений мультиметром и профессионального вмешательства.
Источник: www.ворота-в-казани.рф Как выбрать шлагбаум: практическая инструкция
Для грамотного выбора придерживайтесь простого чек-листа: определите интенсивность движения, максимальную ширину проезда, требования к скорости открывания, необходимость интеграции и климатические условия. Эти параметры сразу сузят круг подходящих моделей.
Дальше проверьте сервисную сеть производителя, наличие запасных частей и гарантийные обязательства. Иногда покупка немного дороже модели от крупного бренда экономит деньги на обслуживании и быстром ремонте в долгосрочной перспективе.
- Определите назначение и интенсивность проезда.
- Выберите тип стрелы по габаритам проезда.
- Определите требуемую скорость и ресурс (циклы/день).
- Выберите способ управления и интеграции с системой контроля доступа.
- Оцените условия установки: климат, коррозионная среда, наличие электропитания.
Эксплуатационные расходы и бюджет
Стоимость владения складывается из покупки, монтажа, регулярного обслуживания и расходных материалов. Эконом-модель будет дешевле при покупке, но дороже в эксплуатации при интенсивном использовании. Наоборот, промышленный агрегат стоит дороже, но служит дольше и требует меньше внеплановых ремонтов.
На итоговую цену влияет тип привода, длина и материал стрелы, наличие дополнительных модулей (ANPR, идентификация, световая индикация) и требования к антикоррозионной защите. Планируйте бюджет с запасом на монтаж и подключение периферийного оборудования.
Нормативы и юридические аспекты
При установке шлагбаума нужно учитывать местные строительные нормы, правила пожарной безопасности и требования к доступу для экстренных служб. На некоторых объектах требуется официальное согласование или разрешение на применение автоматических устройств блокировки движения.
Перед монтажом уточните нормативы у местного органа власти или специалиста по охране труда. Это избавит от проблем и возможных штрафов в будущем.
Примеры из моей практики
В одном из жилых комплексов, где мне довелось консультировать заказчика, выбор пал на телескопический автоматический шлагбаум с радиоуправлением и резервным аккумулятором. Решение оказалось оптимальным: компактный корпус вписался в ограниченное пространство, а резервный источник обеспечил работу во время отключений сети.
Другой случай касался коммерческой парковки: владельцы хотели максимально автоматизировать въезд и интегрировать платёжный терминал. Мы предложили электромеханический шлагбаум с высокой скоростью открытия и модулем для взаимодействия с паркоматом. Благодаря этому поток машин стал заметно быстрее, а оборот парковки вырос.
Источник: tver.vdomgost.ru Часто задаваемые ошибки при выборе
Самая частая ошибка — недооценка интенсивности движения: эконом-модель, рассчитанная на редкое использование, быстро выходит из строя при постоянном потоке. Другая типичная ошибка — выбор слишком длинной стрелы при большой ветровой нагрузке, что приводит к повышенному износу механизма.
Не менее важно предусмотреть удобства для пешеходов и экстренных служб: автоматическое открытие при пожарной тревоге, наличие кнопки ручного управления и понятные визуальные индикаторы состояния.
Надеюсь, этот разбор поможет вам ориентироваться в многообразии предложений и выбрать устройство, отвечающее конкретным задачам. Подойдите к выбору системно: оцените параметры объекта, продумайте интеграцию и не экономьте на тех узлах, от которых зависит безопасность и стабильность работы.
