Межосевое расстояние ручки двери — термин, который знаком не всем, но решает судьбу удобства и безопасности входа в ваш дом. Неправильно выбранная фурнитура приводит к скрипам, люфтам, а иногда к невозможности установить замок. В этой статье разберёмся, что это за параметр, как его измерить, какие размеры встречаются чаще всего и какие решения использовать при несовпадении.
Источник: tsar-dver.ru Почему межосевое расстояние важно
Многие считают, что ручки и замки — это вопрос дизайна и мелочи. На деле точное соответствие осей определяет, будет ли механизм нормально работать. Неправильная центровка приводит к тому, что ключ не садится в цилиндр, ручка не передаёт движение на защёлку или пластины не совпадают.
Кроме механики, от этого параметра зависит эстетика: клавиши, накладки и розетки располагаются ровно, без перекосов. Небольшое смещение бросается в глаза, особенно на современных гладких дверях.

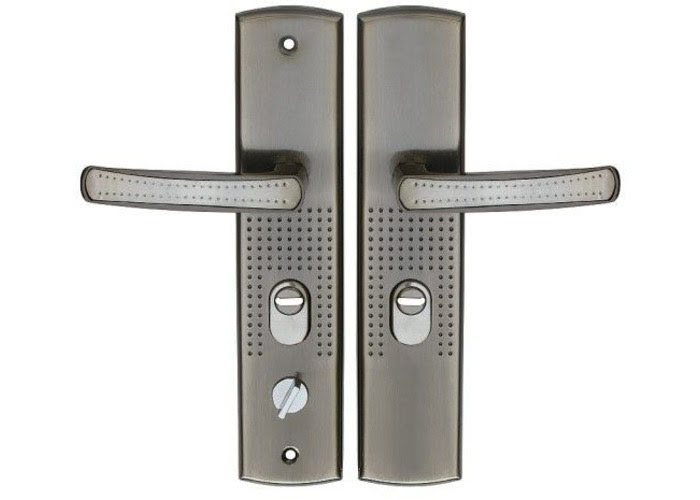

Что такое межосевое расстояние и какие элементы оно связывает

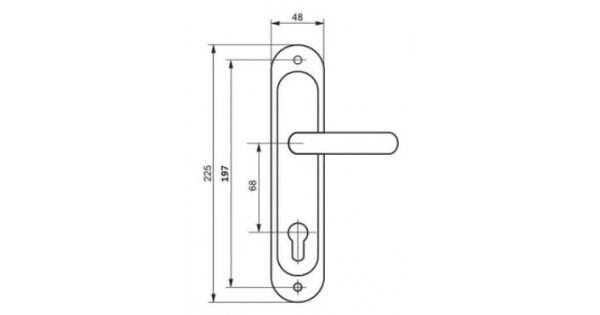

Под межосевым расстоянием обычно понимают расстояние по прямой между центром оси вращения ручки (вертушкой спинделя) и центром замкового цилиндра или ключевого отверстия. Именно этот показатель определяет, подойдёт ли конкретная ручка к конкретному замку.
Иногда под этим термином подразумевают расстояние между осями двух ручек на разных сторонах двери. В статье мы говорим о стандартном значении — расстоянии между сердцевиной замка и осью ручки.
Источник: tsar-dver.ru Типичные размеры и их назначение
На рынке встречаются несколько типичных значений, которые производители учитывают при проектировании дверной фурнитуры. Знание этих величин помогает быстро подобрать запчасть без лишних измерений.
| Межосевое расстояние (мм) | Типичная область применения | Комментарии |
|---|---|---|
| 72 | Лёгкие межкомнатные замки и старые конструкции | Часто встречается в р ешеениях для внутренних дверей |
| 85 | Широко распространённый стандарт для входных и межкомнатных дверей | Современная стандартная величина у многих производителей |
| 90–92 | Некоторые европейские и усиленные замки | Используется в более массивных конструкциях |
| 55 | Ручки с защёлкой для санузлов, доп. варианты | Ближе к миниатюрным механизмам и мебельным замкам |
Эта таблица не исчерпывающая. Производители выпускают и другие величины, но перечисленные значения встречаются чаще всего и помогут ориентироваться при покупке.
Инструменты и подготовка перед измерением
Простой набор инструментов ускорит и облегчит замеры. Обычно достаточно рулетки с миллиметровой шкалой или металлической линейки. Если хочется большей точности, пригодится штангенциркуль.
Никогда не стоит полагаться на визуальную оценку. Подготовьте фонарик, чтобы рассмотреть внутренности замка через накладку, и отвертку для снятия декоративных планок при необходимости.
Что пригодится
Минимальный набор: рулетка, маркер, отвертки и фонарик. Для замены замка добавьте смазку и запасные винты. Если дверь уже снята с петель, измерения стоит проводить на горизонтальной поверхности.
Штангенциркуль пригодится при замере диаметра штока и толщины накладок, особенно если вы подбираете новую ручку с точными размерами.
Источник: tkstroitel.ru Пошаговая инструкция: как правильно измерить
Начните с визуального осмотра: снимите декоративные накладки, если они мешают. Так вы увидите центр спинделя и центр цилиндра. Центры легче всего определить по круглым отверстиям или выступам.
Возьмите рулетку и измерьте по прямой от центра оси ручки до центра замочного цилиндра. Записывайте результат в миллиметрах и, при возможности, снимите фото. Фото пригодится при общении с продавцом или мастером.
Тонкости измерения
Если накладки не снимаются, измерьте расстояние от края накладки до ключевого отверстия и прибавьте ширину накладки. Это даст приближённый результат. Однако для точного подбора лучше снять фасадные элементы.
Особое внимание уделяйте положению спинделя: он может быть смещён вверх или вниз относительно плоскости накладки. В таких случаях измеряйте по центрам, а не по краям.
Совместимость фурнитуры: как не ошибиться при покупке
При покупке новой ручки ориентируйтесь не только на межосевое расстояние. Обратите внимание на ширину и форму накладок, диаметр спинделя и тип крепления. Все эти параметры влияют на совместимость и внешний вид.
Хорошая практика — взять старую ручку в магазин или фотографию с точными замерами. Многие производители указывают совместимость с конкретными межосевыми расстояниями, поэтому стоит читать спецификации.
Типы спинделей и их влияние
Спиндели бывают квадратные с разными сторонами: 7, 8 или 9 мм — наиболее распространённые размеры. При несовпадении диаметра можно заменить спиндель или подобрать переходник, но лучше выбрать ручку с подходящим размером.
Длина спинделя тоже имеет значение. Слишком короткий не дойдёт до механизма, слишком длинный будет мешать и требовать обрезки. Универсальные спиндели легко регулируются, но не все модели оснащены такими решениями.
Что делать при несовпадении межосевого расстояния
Если новое межосевое расстояние не совпадает с существующим, есть несколько вариантов решения. Первый — заменить замок или ручку на модель с нужным параметром. Второй — использовать накладки и расточки, чтобы подогнать внешний вид под имеющиеся отверстия.
Иногда целесообразно заменить всю систему замка вместе с ручками. Это дороже, но гарантирует идеальное совпадение и долгую службу без переделок. Если же бюджет ограничен, возможны простые и быстрые адаптации.
Адаптеры, пластины и удлинители
Существуют переходные пластины, которые смещают центр крепления на нужную величину. Это экономичное решение при небольшом несовпадении. Также применяют декоративные накладки с увеличенной областью, которые закрывают лишние отверстия.
Важно помнить: адаптеры годятся для небольших смещений. При значительной разнице лучше менять основной механизм, а не маскировать проблему.
Проблемы, которые возникают при неправильном межосевом расстоянии
Если ручка неправильно сядет на механизм, со временем появятся люфт и скрип. Это ускоряет износ и может привести к поломке защёлки или самого замка. Частые обращения с неисправной фурнитурой увеличивают риск экстренной замены в самый неподходящий момент.
Кроме технических неудобств есть риск снижения безопасности. Неплотное прилегание цилиндра к планке повышает вероятность взлома или повреждения при попытке силового проникновения.
Источник: avatars.mds.yandex.net Нюансы установки: что учесть мастеру и хозяину
При установке важно соблюдать симметрию. Ручки должны быть на одной высоте по обе стороны двери. Если дверь не ровная, монтаж требует корректного выравнивания, иначе оси не совпадут и механизм будет работать с усилием.
Крепёжные винты должны быть подобраны по длине и шагу резьбы. Слишком короткие не удержат накладку, слишком длинные могут помешать механизму внутри замка.
Работа со стальной и алюминиевой дверью
В металлических дверях отверстия часто снабжены усиленными втулками или фрезеровками. При замене ручек нужно учитывать толщину листа и наличие защитных элементов. Врезка новых отверстий без снятия краски может привести к коррозии.
В деревянных дверях проще корректировать посадочные места, но нужно беречь декоративные поверхности. Любые доработки лучше проводить аккуратно, с готовностью подшлифовать и покрыть лаком.
Советы при покупке фурнитуры онлайн
Если вы заказываете ручки через интернет, обязательно сверяйтесь со спецификацией товара. Ищите отметки о межосевом расстоянии, диаметре спинделя и типе крепления. Отзывы покупателей помогут понять, насколько точны заявленные параметры.
При сомнении выбирайте продавцов с гибкой политикой возврата. Это позволит вернуть неподходящую позицию без больших затрат времени и денег.
Как избежать распространённых ошибок
- Не полагайтесь на визуальную оценку. Измерьте точно.
- Не забывайте проверить длину и форму спинделя.
- Сверяйтесь с сериями производителей: у одних брендов стандарт 85 мм, у других 72 мм.
- Не экономьте на крепёжных элементах. Хорошие винты продлят срок службы.
Эти простые правила сокращают вероятность повторных переделок и неприятных сюрпризов после установки.
Примеры из практики: ошибки и удачи
Однажды мне пришлось переоборудовать старую квартиру с дверями 40-летней давности. На дверях стояли ручки с межосевым расстоянием 72 мм, а большинство новых комплектов было 85 мм. Простая попытка заменить декоративные накладки привела к тому, что ручки задевали замок и защёлка не входила в ответную планку.
Мы решили заменить замок на современную модель с нужным расстоянием. Работу выполнили аккуратно, дверные полотна не тронули, и результат выглядел естественно. Этот опыт научил меня всегда сверять точные размеры перед покупкой.
Ещё один случай
Во время установки входной группы в офис клиент хотел сохранить оригинальные декоративные планки. Я предложил использовать переходные пластины, которые закрыли старые отверстия и позволили поставить современные ручки. Внешний вид остался aутентичным, а функциональность — современной.
Такие решения хороши, если вы цените дизайн и не хотите полностью менять дверную обшивку.
Подводя итог по практическим рекомендациям
Короткая памятка перед покупкой: замерьте расстояние по центрам, зафиксируйте диаметр и длину спинделя, сфотографируйте дверь и сохраните снимок с размерами. С этими материалами вы точно подберёте совместимую фурнитуру.
Если разница между старым и новым межосевым расстоянием мала, можно обойтись адаптерами. При значительном расхождении лучше заменить основной механизм. Экономия иногда выходит дороже, когда приходится переделывать монтаж.
Частые вопросы мастеров и покупателей
Мастера часто сталкиваются с тем, что клиенты не учитывают толщину накладок и декоративных розеток. Это приводит к тому, что видимая посадка ручки красива, но внутренние элементы не совпадают с пазами замка.
Покупатели же порой забывают про фурнитуру противоположной стороны двери. Ручки должны быть одинакового типа и высоты, иначе возникает дисбаланс и повышенный износ механизма.
Источник: 1-2.sale Заключительные мысли о важности точности
Маленькая миллиметровая неточность может превратиться в большую проблему: скрип, ускоренный износ и потеря эстетики. Поэтому точные замеры и внимательный подбор фурнитуры окупаются всегда.
Будьте внимательны при покупке и установке. Немного терпения и правильные инструменты позволят вам получить надёжную и красивую дверную фурнитуру, которая прослужит долгие годы.
