Откатные ворота на винтовых сваях своими руками: практическое руководство от проекта до эксплуатации

Откатные ворота на винтовых сваях своими руками — это не столько про экономию, сколько про контроль над каждой деталью конструкции и возможность получить надёжный механизм, идеально подходящий под ваш участок. В этой статье я пошагово расскажу, какие решения стоит принять ещё на этапе проектирования, как правильно установить сваи, собрать каркас и смонтировать направляющую с роликовым механизмом. Текст полон практических советов, примеров из реальной работы и конкретных чисел, которые помогут избежать типичных ошибок.

Зачем выбирать винтовые сваи для откатных ворот

Винтовые сваи часто воспринимают как быстрый и недорогой способ фундамента, но их преимущества гораздо глубже, когда речь идёт о воротах. Они дают стабильную опорную базу, которую можно установить без масштабных земляных работ, что особенно выгодно на тяжёлых грунтах и в условиях сезонного пучения.

Кроме того, монтаж свай обычно не требует большого количества техники и выполняется в короткий срок, что уменьшает время простоя участка. Для ворот это важно, потому что опирающиеся на сваи столбы и направляющая остаются стабильными даже при подвижках почвы, если сваи подобраны и установлены корректно.

Основные типы конструкций откатных ворот

Существует несколько основных схем для сдвижных ворот, и выбор влияет на нагрузку на опоры и на способ крепления к сваям. Самая распространённая — консольная система, где створка держится на роликах и не имеет нижней направляющей, это удобно для чистки снега и предотвращения застреваний.

Для лёгких полотен можно применять вариант с нижней направляющей или с роликами по рельсу, но эти решения чувствительны к мусору и требуют регулярной уборки. При выборе типа конструкции учитывайте вес полотна, ширину проёма и климатические особенности участка.

Пара слов о размерах и ширине проёма

Стандартный одностворчатый проём под автомобиль обычно варьируется от 3 до 6 метров, но точные размеры зависят от ширины подъездной дорожки и типа транспорта. Чем больше проём, тем массивнее и дороже будет вся конструкция, поэтому важно заранее определить оптимальную ширину.

При проектировании учитывайте также запас на откат — воротам необходимо пространство сбоку, равное примерно 1,1–1,3 ширины полотна, если используется консольная балка. Это важно при планировке участка, чтобы ворота в открытом состоянии не мешали ограде или строениям.

Расчёт массы полотна и выбор профиля

Материал и конструкция полотна напрямую влияют на массу и, как следствие, на тип роликового механизма и количество опор. Стальной каркас с заполнением сеткой или профлистом даст сравнительно небольшой вес, в то время как кованые или сплошные металлические решения будут существенно тяжелее.

Примерное правило: для расчётов берём удельный вес используемых материалов и суммируем вес каркаса и облицовки на погонный метр. Это даст ориентир для выбора роликов, количества опор и мощности привода, если вы планируете автоматизацию.

Таблица: примерные веса полотен в зависимости от заполнения

Необходимые материалы и инструмент

Список материалов и инструментов заранее помогает избежать простоев на объекте и лишних поездок в магазин. Основные позиции включают винтовые сваи с оголовками, направляющую консольную балку, роликовые опоры, каркасные профильные трубы, крепёж и антикоррозионные средства.

Из инструментов понадобятся дрель с коронкой, сварочный аппарат, уровень и отвес, ключи, болгарка, лом и прибор для контроля момента затяжки. Для установки свай уместно иметь мотобур или ручной ключ для вкручивания, в зависимости от типа и диаметра опоры.

Список материалов (основное)

• Винтовые сваи с оголовками под столбы
• Профильные трубы 60×40 и 40×20 мм для каркаса
• Консольная балка или направляющая профиль 200×100 мм
• Роликовые тележки (несущие и направляющие)
• Опорные конечные упоры, ловители и стопоры
• Антикоррозионные составы, грунтовка и краска

Разметка и подготовка участка

Правильная разметка — это половина успеха, потому что малейший перекос при установке свай создаст проблемы при эксплуатации ворот. Начинайте с точных замеров проёма по линии ограды, отмечайте положение монтируемых свай и выверяйте горизонталь и вертикаль с помощью нивелира или гидростатического уровня.

Рекомендую сразу предусмотреть место под крепление для автоматики и электропроводку, проложив гофру или трубопровод в землю до предполагаемого расположения привода. Это избавит от дополнительных земляных работ позже и позволит аккуратно скрыть кабели.

Установка винтовых свай: последовательность работ

Монтаж свай начинается с проверки несущей способности грунта на месте установки, затем отмечаем положение каждой сваи с учётом оголовков под столбы. Сваи ввинчивают строго по вертикали, контролируя положение по уровню, и добиваются нужной глубины, ориентируясь на проектную отметку и сопротивление грунта.

Оголовки устанавливают так, чтобы их плоскость совпадала с окончательной высотой столба, учитывая толщину фланца и высоту сварного переходника. При необходимости выполняют подсыпку под оголовок или используют монтажные шаблоны для точной установки столбов и направления.

Практические советы по монтажу свай

Если грунт разнородный, вкручивайте сваи до слоя с хорошей несущей способностью, а не до стандартной глубины. Часто встречал случаи, когда сваи останавливались в мягкой прослойке и приводили к проседанию опор; лучше увеличить глубину вкручивания или изменить шаг свай.

Ещё одно правило моего опыта — не экономить на оголовках и качественных переходниках, потому что именно в месте соединения столба и сваи концентрируются основные нагрузки ворот. Надёжное крепление оголовка уменьшит вероятность люфтов и последующих деформаций.

Оголовки свай и способы крепления направляющей

Существует несколько типов оголовков: плоские фланцевые, с анкерным фланцем и со специальным кронштейном под направляющую. Выбор зависит от того, будете ли вы ставить на сваю прямой столб или крепить монтажную балку, распределяющую нагрузку по нескольким опорам.

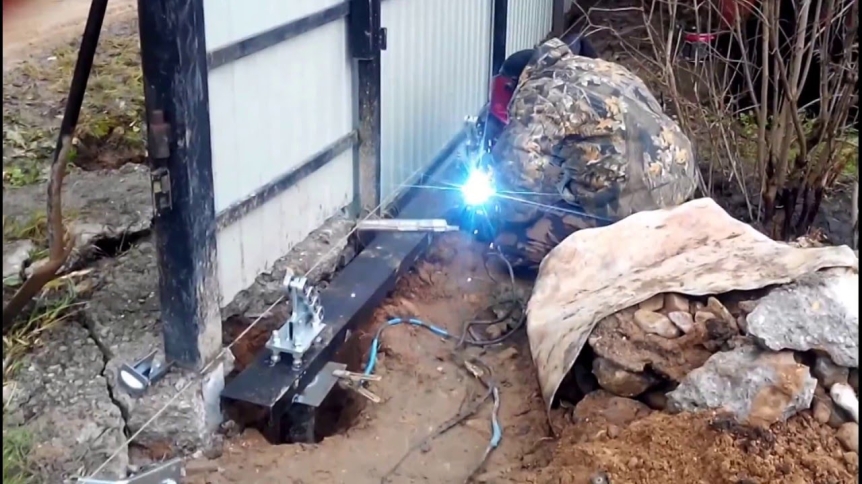

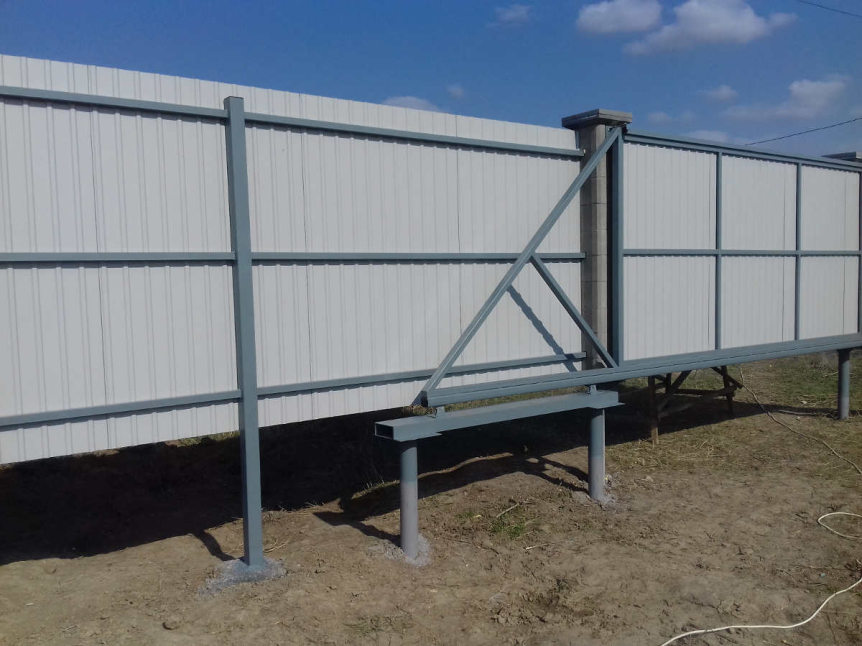

Крепление направляющей обычно выполняют на сварку или болтовое соединение с монтажной балкой, закреплённой на двух-трёх сваях. Для консольной системы важно обеспечить жёсткость балки, чтобы минимизировать прогиб под нагрузкой и сохранить геометрию перемещения.

Таблица: типы оголовков и их преимущества

Сборка каркаса полотна: порядок и нюансы

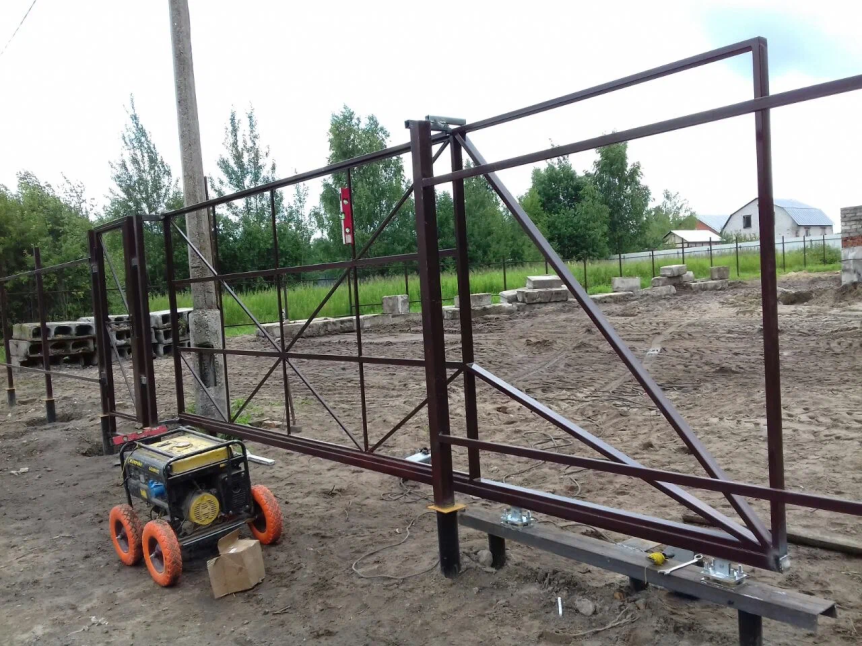

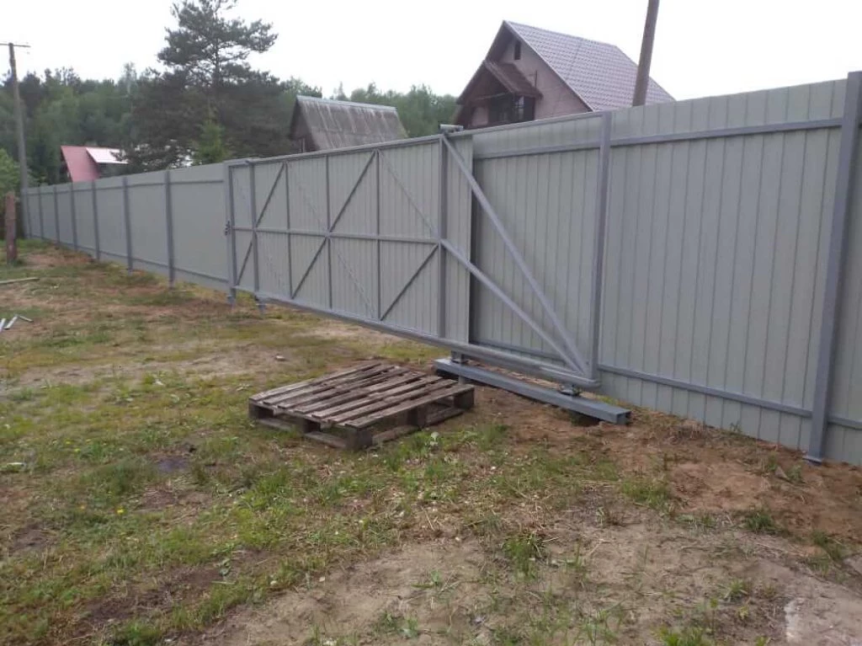

Каркас ворот обычно собирается из профильной трубы сваркой, и его геометрия критична для ровного хода полотна. Начинают с прямоугольной рамы, затем добавляют вертикальные стойки и диагональные распорки для предотвращения перекоса при нагрузках ветром.

Проверяйте диагонали рамы и копируйте контрольные размеры на каждом этапе, иначе при напылении облицовки могут появиться искривления. Лично я всегда оставляю небольшие термальные зазоры при креплении листов, чтобы покрытие не вздулось от перепада температур.

Заполнение и декоративные решения

Варианты заполнения зависят от желаемого внешнего вида и функциональности: профлист даёт защиту от посторонних взглядов и устойчивость к погоде, сетка уменьшает вес и стоимость, сэндвич-панели обеспечивают теплоизоляцию. Для декоративного эффекта используют кованые элементы или ламели, закреплённые на каркасе.

Если планируете окраску, сначала обработайте каркас антикоррозионным грунтом и дайте слоям высохнуть в соответствии с рекомендациями производителя. Это продлит срок службы и сохранит презентабельный вид.»

Монтаж направляющей и выбор роликового механизма

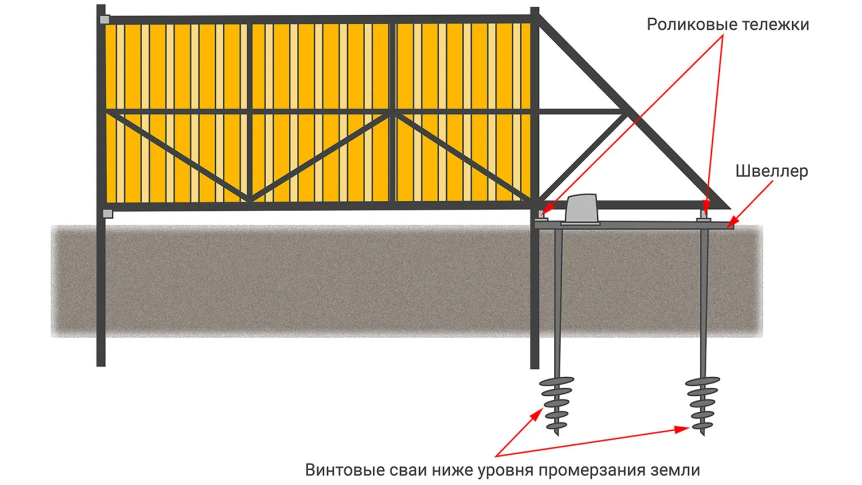

Для консольной системы направляющая обычно представляет собой консольную балку, на которой установлены несущие роликовые тележки. Ролики рассчитываются исходя из массы ворот и ширины пролёта, при этом важно иметь запас по грузоподъёмности, около 20–30 процентов выше расчётного веса.

Положение роликов относительно балок должно быть точным, чтобы исключить перекосы при движении. Я рекомендую сначала временно закрепить ролики, провести цикл движения вручную и только после подтверждения ровного хода фиксировать посадочные места на сварке или болтах.

Сколько роликов нужно и какого типа

Для стандартных массивных ворот шириной 4–6 метров обычно достаточно 3–5 несущих роликов с грузоподъёмностью по 1000–2000 кг каждый, распределённых равномерно. Лёгким полотнам хватает двух роликов, но лучше предусмотреть запас на будущее увеличение массы или нагрузок ветром.

Направляющие ролики и поддерживающие устройства должны иметь подшипники закрытого типа и смазку, устойчивая к влаге. Включение в конструкцию натяжного механизма или демпферов уменьшит динамические нагрузки при закрытии и продлит срок службы компонентов.

Установка конечных упоров, ловителей и стопоров

Концевые упоры предохраняют ворота от съезда с направляющей и гасят инерцию, а ловители фиксируют полотно в закрытом положении и принимают удар. Их монтаж выполняют с учётом точного выравнивания, чтобы ворота заходили в ловители без усилий и не испытывали боковых нагрузок.

При креплении ловителей к сваям важно учитывать возможность регулировки по высоте, так как окончательная усадка или незначительные подвижки конструкции могут потребовать корректировок. Оставьте доступ для регулировочных болтов и периодически проверяйте состояние резиновых демпферов.

Автоматика: выбор привода и особенности установки

Автоматический привод значительно повышает удобство пользования и безопасность, но к его выбору нужно подходить исходя из массы и частоты использования ворот. Для тяжёлых полотен предпочтительнее приводы с рейкой и шестернёй, рассчитанные на интенсивный режим; для лёгких — компактные приводы с меньшей мощностью.

При монтаже автоматики подведите питание заранее и предусмотрите заземление всего механизма. Обязательно устанавливайте концевые выключатели, фотоэлементы безопасности и, при необходимости, систему ручного разблокирования на случай отключения электричества.

Рекомендации по выбору привода

Ориентируйтесь на мощность привода с запасом от 20 до 50 процентов сверх расчетной нагрузки, чтобы учесть старение механики и сезонные изменения трения. Выбирайте приводы с защищённым корпусом и возможностью работы в широком температурном диапазоне, если живёте в климате с холодными зимами.

Наличие сервиса и доступность запчастей у производителя облегчат эксплуатацию в будущем, поэтому при прочих равных условиях отдавайте предпочтение проверенным брендам с локальной поддержкой и гарантийными обязательствами.

Электропроводка и безопасность

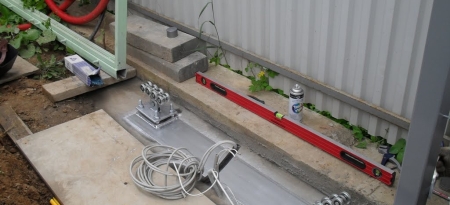

Прокладка кабеля для автоматики должна быть выполнена в гофрированной трубке с оставлением свободного запаса, чтобы можно было заменить провод без раскопок. Кабель берите с запасом по сечению и с медиными жилами для стабильного питания мотор-редуктора и аксессуаров.

Обязательные элементы безопасности включают фотоэлементы на уровне 300–400 мм от земли для обнаружения препятствий, уплотнители и механические стопоры. Настройте силу тока привода таким образом, чтобы сработка защиты происходила при контакте с препятствием, но без резких рывков.

Покраска, антикоррозионная защита и отделка

Подготовка поверхностей к покраске начинается с удаления ржавчины и обезжиривания, затем следует грунтовка и финишное покрытие порошковой или атмосферостойкой краской. Для сварных швов используйте специальный грунт и шпатлёвки, если требуется эстетическая отделка.

Особое внимание уделяйте торцам и срезам металла, там коррозия развивается быстрее. Для удлинения срока службы применяйте антикоррозионные мастики в труднодоступных местах и периодически обновляйте защитные покрытия по мере износа.

Обслуживание и уход за воротами

Регулярное обслуживание продлевает срок службы механизмов и снижает риск поломок в критический момент. Проверяйте затяжку болтов, состояние подшипников и смазку роликов каждые полгода, а после зимнего сезона — дополнительно очищайте направляющую от грязи и соли.

Проводите визуальный осмотр сваек и оголовков на предмет коррозии и люфтов, а также проверяйте геометрию полотна. Небольшая регулировка роликов и ловителей позволяет избежать серьёзных проблем с заеданием и снижением ресурса привода.

Типичные ошибки при самостоятельном монтаже

Одна из самых частых ошибок — недостаточное внимание к геометрии при сварке рамы, что приводит к перекосу полотна и повышенному трению. Ещё одна распространённая проблема — неграмотный выбор сваи по длине и диаметру, при котором опора не достигает несущего слоя грунта.

Также люди иногда экономят на роликах и автоматики, что в будущем вызывает быстрый износ и дополнительные затраты на замену. Мой практический совет — не экономьте на узлах, принимающих основные нагрузки, они определяют долговечность всей конструкции.

Бюджетирование: ориентировочные цены и сроки работ

Смета зависит от выбранных материалов и региона, но ориентировочно самостоятельная установка ворот на винтовых сваях обходится дешевле, чем с привлечением подрядчика, при условии наличия навыков и инструментов. В среднем комплект материалов для стандартных ворот шириной 4 метра может стоить в диапазоне от 80 до 200 тысяч рублей, в зависимости от заполнения и автоматики.

По времени самостоятельная установка от разметки до финальной покраски занимает у неспешного мастера 1–2 недели при наличии помощника и оборудования для ввинчивания свай. Если вы работаете в одиночку и без техники, запаситесь временем и хорошо продумайте этапы работ.

Примерный разброс стоимости (ориентировочно)

Меры безопасности во время работ

При работе с металлом и сваркой используйте защитные очки, перчатки и маску, а также следите за тем, чтобы рядом не было легковоспламеняющихся материалов. При ввинчивании свай держите дистанцию от вращающихся частей и пользуйтесь устойчивыми страховочными приспособлениями, если применяется техника.

Не оставляйте открытые электрические контакты и проводку без защиты, особенно в условиях дождя или снега. Обязателен заземляющий контур для привода и регулярная проверка целостности изоляции кабелей в процессе эксплуатации.

Мои наблюдения и практические приёмы

За годы работ я убедился, что аккуратная разметка и тщательная подготовка деталей спасают от большинства мелких проблем в будущем. На одном из объектов я заранее поставил дополнительные опоры на непредсказуемом участке грунта, и это сэкономило клиенту десятки тысяч рублей на переделках спустя пару лет.

Ещё один приём, который применяю сам, — установка временных направляющих и пробный ход ворот перед окончательной сборкой, это даёт возможность обнаружить и устранить перекосы и несоосности без дорогостоящих исправлений. Простые меры в начале сэкономят время и нервы впоследствии.

План действий для самостоятельной установки: краткая сводка

Сформулирую по шагам: проект и замеры, выбор материалов, разметка участка, установка свай с оголовками, сварка балок и каркаса, монтаж роликов и направляющей, установка ловителей и упоров, подключение автоматики, проверка и покраска. Такой план позволяет держать процесс под контролем и не пропускать важные этапы.

При каждом этапе делайте фото и замеры, чтобы при необходимости вернуться к предыдущим решениям и быстро скорректировать ошибки. Документирование особенно полезно для гарантийных обращений и при передаче объекта другому специалисту.

Надеюсь, этот развернутый материал поможет вам уверенно подойти к строительству откатных ворот на винтовых сваях и избежать распространённых ошибок. Практическая подготовка, внимательная разметка и выбор качественных узлов определяют ресурс всей конструкции, а аккуратное выполнение каждой операции обеспечит гладкий ход ворот и долгую службу механики.
