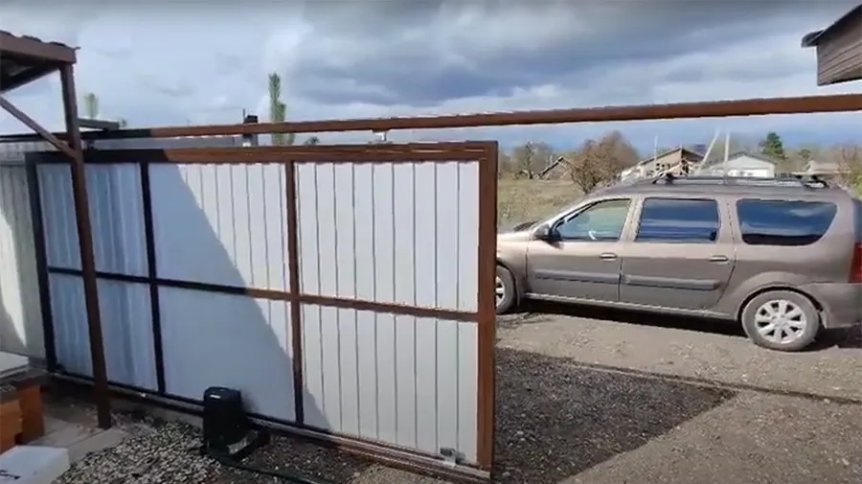

Откатные ворота — удобное и экономичное решение для въезда на участок, которое можно сделать самостоятельно. В этой статье я подробно расскажу, как спланировать, рассчитать, собрать и установить такие ворота, приведу рабочие чертежи и дам практические советы, проверенные на личном опыте. Читая дальше, вы получите понятный алгоритм действий и готовые шаблоны для нескольких типичных вариантов ограждений.
Источник: zaboryprofi.ru Выбор типа ворот и оценка условий участка
Первое, с чего стоит начать — это понять, какой тип откатных ворот нужен. Есть два основных варианта: роликовые ворота с опорной балкой и безопорные, так называемые консольные (cantilever). Каждый имеет свои преимущества и нюансы монтажа.
Если проезжая зона ровная, нет риска скопления снега у основания и можно заложить прочный фундамент, подойдет классический роликовый вариант. Для участков с неровной дорогой или где нужно держать полотно выше земли лучше выбрать консольные ворота: они не опираются на нижнюю направляющую и не боятся препятствий.
Оцените ширину проезда, тип грунта, наличие подъема, направление ветра и возможные ограничения по глубине фундамента. От этих параметров зависит выбор элементов — количество роликов, размеры фундамента и мощность привода.
Материалы, комплектующие и инструменты
В таблице ниже я собрал базовый набор материалов для ворот средней ширины до 4 метров и высотой 1,8 метра. Он годится как отправная точка при подготовке сметы.
| Элемент | Материал / размер | Кол-во / примечание |
|---|---|---|
| Каркас полотна | Профтруба 60×40 мм / 3 мм | По длине ворот + рама усиления |
| Поперечные ребра | Профтруба 40×20 мм | 3-4 шт. в зависимости от высоты |
| Опора/направляющая | Швеллер 120 мм или профильная балка | По длине отката + запас |
| Ролики | Комплект роликов для откатных ворот, грузоподъемность 400-1000 кг | 2-4 шт. опорных, 1-2 направляющих |
| Фундамент | Бетон B25, арматура 12 мм | Зависит от типа ворот |
| Отделка | Профнастил, сэндвич-панели, дерево | По площади полотна |
Инструменты. Вам понадобятся сварочный аппарат, болгарка, дрель, уровень и рулетка, набор гаечных ключей, перфоратор и опалубочные материалы для фундамента. Для автоматики дополнительно потребуются кабельные инструменты и, возможно, электроизмерительные приборы.
Расчет веса полотна. Простой способ: умножьте площадь на удельный вес облицовки. Профнастил весит примерно 5-6 кг/м2, сэндвич-панели от 7 до 12 кг/м2, заполнение деревянными ламелями — 10-20 кг/м2 в зависимости от толщины. Добавьте вес стального каркаса — примерно 15-25 кг на метр длины рамной конструкции. Итоговый вес определит выбор роликов и привода.
Источник: 71015.selcdn.ru Проектирование: размеры, зазоры и чертежи основных узлов
Перед началом работ сделайте чертеж общего вида ворот в плане и в разрезе. На нем должны быть указаны ширина проезда, длина отката (не менее ширины проезда), положение фундамента, расположение роликов и места крепления направляющей.
Зазоры и допуски: оставьте по 5-10 мм по бокам для свободного хода и температурного расширения. Минимальный зазор между нижней кромкой полотна и поверхностью дороги у роликовых ворот — 30-50 мм. Для консольных ворот допускайте зазор больше, если ожидается наледь или снег.
Ниже приведен упрощенный чертеж каркаса для ворот шириной 4000 мм и высотой 1800 мм. Он служит шаблоном, который можно масштабировать под свои размеры.
Чертеж каркаса (вид спереди) ----------------------------------- | |----- верхняя балка 60x40 ----| | | | | | | | || || | | | | || поперечины || 1800 | | | | || 40x20 мм || мм | | | | | | | |----- нижняя балка 60x40 ----| | ----------------------------------- Ширина полотна 4000 мм Поперечины: 3 шт. равномерно Углы приварены, швы 4-5 мм
Для опоры и фундамента сделайте отдельный разрез, где указаны глубина заложения, размеры опорного блока и положение анкерных болтов. Для средней полосы России достаточно фундамента с глубиной 600-800 мм ниже уровня планируемой опорной плиты, но окончательная глубина зависит от промерзания грунта на вашем участке.
Фундамент: пошагово
Фундамент — ключ к надежной работе ворот. Неправильное основание ведет к перекосам и быстрому износу роликов. Проектируйте фундамент с запасом прочности и учитывайте тип ворот: роликовые требуют ровной плиты или направляющей с опорами, консольные — монолитный блок для консольной балки.
Пошаговая инструкция по заливке монолитного фундамента для консольных ворот: разметка, выемка траншеи, установка опалубки, армирование, заливка бетона, заливка опорной балки. Каждый этап требует проверки уровнем и отвесом.
- Разметьте места и выройте котлован согласно чертежу.
- Установите опалубку и уложите арматуру: каркас из стержней 12 мм, шаг хомута 200 мм по вертикали в опорном блоке.
- Залейте бетон, уплотните вибратором или ручным способом, выровняйте поверхность.
- После набора прочности (не менее 7 дней при нормальной погоде) установите закладные детали для крепления лап роликов и монтажных пластин привода.
Для роликовых ворот часто делают мелкозаглубленную опорную трапецеидальную плиту с верхней направляющей или устанавливают две отдельные опорные чаши для роликов. Главное — обеспечить точную горизонтальную плоскость и жесткую фиксацию закладных.
Сборка каркаса полотна: порядок работ и сварочные швы
Сборку лучше производить на ровной площадке, предварительно подготовив ровную шаблонную поверхность. Если у вас нет ровной площадки, используйте лаги или строганные бруски под каркас для исключения прогиба во время сварки.
Порядок сборки: сначала сварите нижнюю и верхнюю балки, затем установите вертикальные стойки и поперечные ребра, в конце — диагональные растяжки. Диагональная распорка нужна для предотвращения провисания полотна и сохранения геометрии при нагрузках ветром.
Швы. Для стальных профилей применяйте шов сплошной с заходом на 4-6 мм, провар по всему периметру. Заделывайте прихватками, выравнивайте каркас и затем делайте окончательные швы. После сварки удалите шлаки, обработайте места зачистки и отверстия для крепежа.
Источник: i.pinimg.com Крепление облицовки и заполнение полотна
Выбор облицовки зависит от стиля забора и бюджета. Профнастил — доступный и популярный вариант. Его следует крепить на саморезы с резиновой шайбой через каждые 30-40 см по горизонтали и вертикали. Для красивого внешнего вида оставляйте одинаковые выступы по верхней и нижней кромке.
Если используете сэндвич-панели, заранее подготовьте стойки и планки-адаптеры. Деревянные ламели требуют предварительной обработки антисептиком и покраски перед установкой. Важно обеспечить вентиляцию каркаса, чтобы внутри не скапливалась влага.
Установка роликов и направляющих: точность важнее торопливости
Монтаж роликового узла начинается с установки нижней направляющей или фланцев на закладные. Закрепите направляющую строго горизонтально, проверив по нескольким контрольным точкам. Небольшая погрешность в 1-2 мм на начале монтажа будет усиливаться по длине полотна.
Распределение роликов. Для полотна до 4 метров достаточно двух опорных роликов с двумя дополнительными направляющими. Для более длинных — используйте расчётную формулу: один ролик на каждые 1,5-2 метра ширины полотна. При консольной схеме часть роликов скрыта внутри опорной балки, расчет аналогичен, но с учетом консольного вылета.
После установки роликов проверьте плавность хода: полотно должно легко скользить при небольшом усилии руки. При необходимости отрегулируйте высоту роликов и зазоры, применяя пластинчатые прокладки или регулировочные болты.

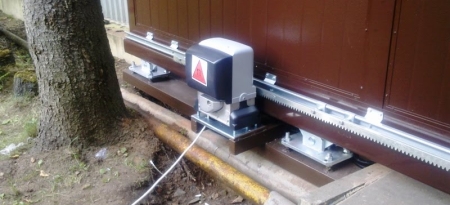

Монтаж автоматики: выбор привода и электрические подключения
Выбор привода зависит от веса полотна и интенсивности использования. Для бытовых ворот до 400 кг подойдут рычажные или редукторные приводы мощностью 300-600 Вт. Для больших полотен выбирайте привод с запасом по мощности и защите от перегрева.
Обязательно установите ограничители хода (концевые выключатели) и фотоэлементы безопасности. При отсутствии последних есть риск повреждения автомобиля, человека или самого полотна. Реле времени и блок автоматики позволят настроить плавный старт и торможение.
Подключение электрики. Прокладывайте силовой кабель в гофре или ПНД трубе, минимальная сечение для бытового привода 1.5-2.5 мм2 в зависимости от длины линии. Обязательно заземление панели управления и привода. Перед включением выполните проверку всех защит и ручного разблокирования.
Регулировка и отладка системы
Кардинальный момент — проверка корректности работы после установки: ровный ход, срабатывание концевых выключателей, корректная работа фотоэлементов и краевой защиты. Настройте силу двигателя так, чтобы при столкновении с препятствием блокировка происходила при минимальном усилии, но без ложных срабатываний.
Проверяйте зазоры: 5-10 мм по бокам, ровный горизонт и вертикаль. При появлении шума в механизме найдите источник и устраните — потянувшаяся регулировка, заедание в подшипниках или люфт в закладных.
План обслуживания. Смазывайте ролики 1-2 раза в год, подтягивайте крепеж и проверяйте антикоррозийное покрытие. Каждый сезон осматривайте контакты автоматики и состояние кабелей.
Типичные ошибки и способы их избежать
Ниже перечислены распространённые ошибки, которые часто встречались в моих проектах и у знакомых мастеров. Их легко избежать при внимательном планировании.
- Слабый фундамент. Результат: провисание и заклинивание. Решение: увеличить глубину и армирование, использовать анкерные пластины.
- Неправильный выбор роликов. Результат: ускоренный износ и шум. Решение: выбирать ролики с запасом по нагрузке и качественными подшипниками.
- Игнорирование дренажа у направляющей. Результат: накопление воды и коррозия. Решение: предусмотреть водоотвод и уклон поверхности.
- Неправильная сварка каркаса. Результат: коробление после покраски. Решение: прихватки, контроль геометрии, окончательная сварка поэтапно с переверкой.
Источник: znaet.petrovich.ru Готовые чертежи и шаблоны для трех типовых проектов
Ниже я привожу упрощенные шаблоны для ворот шириной 3, 4 и 6 метров. Их можно принять за базу и адаптировать под ваши условия. Указываю основные размеры и список материалов для каждого варианта.
Вариант A: ширина 3000 мм, высота 1600 мм
Каркас: - Верхняя балка 1 шт: 3000 мм, труба 60x40 - Нижняя балка 1 шт: 3000 мм, труба 60x40 - Вертикали 2 шт: 1600 мм, труба 60x40 - Поперечины 2 шт: 900 мм, труба 40x20 Ролики: 2 опорных, 1 направляющий Фундамент: блок 400x300x600 мм
Вариант B: ширина 4000 мм, высота 1800 мм
Каркас: - Верхняя балка 1 шт: 4000 мм, труба 60x40 - Нижняя балка 1 шт: 4000 мм, труба 60x40 - Вертикали 2 шт: 1800 мм, труба 60x40 - Поперечины 3 шт: 1200 мм, труба 40x20 - Диагональ 1 шт: 4500 мм, труба 40x20 Ролики: 3 опорных, 1 направляющий Фундамент: блок 500x400x800 мм
Вариант C: ширина 6000 мм, высота 2000 мм (консольная)
Каркас: - Верхняя балка 1 шт: 6000 мм, труба 80x40 или двутавр - Нижняя балка 1 шт: 6000 мм, труба 80x40 - Вертикали 2 шт: 2000 мм, труба 80x40 - Поперечины 4 шт: 1500 мм, труба 40x20 - Консольная балка: вылет 3000 мм, швеллер/двутавр Ролики: комплект консольных роликов 4-6 шт Фундамент: монолитный блок 1000x600x1000 мм
Материалы для каждого шаблона подберите с запасом на обрезки и сварочные припуски. Рекомендую при покупке металлопроката проверить прямолинейность и целостность покрытия.
Личный опыт: что я узнал, делая первые ворота
Впервые я делал откатные ворота для дачи, и главный урок оказался прост: не торопиться с фундаментом. Я пытался сэкономить на глубине заложения и через пару зим поправлял закладные, когда полотно начало заедать. В этот раз я учел морозное пучение грунта и сделал фундамент глубже.
Еще один важный момент — запас по грузоподъемности роликов. Один набор, который на бумаге казался достаточным, быстро начал шуметь и греться. Я заменил его на более массивные ролики с подшипниками закрытого типа, и ворота вернулись к тихому ходy.
Наконец, автоматика. Я сначала взял привод «с запасом», но не подумал о погодозащите блока управления. После сильного дождя пришлось переставлять электрощит в более защищенное место. Сейчас мой совет — выделяйте место под электронику заранее и делайте водозащиту по стандартам IP.
Источник: a1.drive-data.ru План действий: пошаговая сводка работ
Ниже — компактный план от подготовки до запуска, который можно распечатать и применять как чек-лист на стройке.
- Замеряйте проезд и оцените грунт.
- Выберите тип ворот: роликовые или консольные.
- Составьте чертежи и список материалов.
- Подготовьте площадку и сделайте фундамент с закладными.
- Соберите каркас на ровной поверхности, проверьте геометрию.
- Установите ролики, направляющие и проверьте ход.
- Закрепите облицовку и обработайте антикором.
- Установите и подключите привод, настройте автоматику.
- Проведите испытания, отрегулируйте концевые выключатели и безопасность.
- Проведите финальную отделку и инструктаж для пользователей.
Каждый пункт содержит внутри себя набор мелких операций, но следование этой общей логике поможет не пропустить важные этапы и сэкономить время и деньги в процессе.
Если вы будете действовать по описанным шагам, контролировать фундамент и внимательно подбирать комплектующие, то результат порадует как внешним видом, так и надежностью. Практические схемы и шаблоны, приведенные выше, позволяют уменьшить шаги проектирования и приступить к работе с минимальными рисками.
