Надежный засов — одна из тех вещей, о которых думаешь редко, пока он не ломается или не исчезает в самый неподходящий момент. Сделать собственный засов для распашных ворот вполне по силам любому домашнему мастеру, если подойти к делу последовательно и с правильными инструментами. В этой статье я подробно расскажу, какие варианты существуют, какие материалы выбрать и как пошагово изготовить и установить несколько типов затворов.
Источник: roleta23.ru Зачем собирать засов своими руками
Готовые решения часто хороши, но они не всегда подходят по размерам, дизайну или бюджету. Изготовление своими руками дает свободу подогнать конструкцию под конкретные ворота и продумать дополнительные функции, например возможность запирания на навесной замок.
Кроме того, самостоятельная работа сокращает расходы и позволяет зафиксировать узкие места ворот — часто мастер, собирая засов, уже в процессе ремонта устраняет люфты и перекосы. Это выигрыш не только в деньгах, но и в удобстве дальнейшей эксплуатации.
Какие типы засoвов подходят для распашных ворот
Выбор типа зависит от материала ворот, требуемого уровня защиты и удобства. Небольшой обзор поможет понять, какой из вариантов стоит делать.
Далее рассмотрим самые распространенные конструкции: скользящий засов, штыревой (шпингалет), пружинная защелка и запирающийся язычок с возможностью навешивания замка.
Скользящий засов (горизонтальный)
Простой и надежный механизм, состоящий из стержня, который скользит в направляющей и фиксируется в приемной скобе. Часто используется на металлических и деревянных воротах, легко изготавливается из прута или трубы.
Скользящий засов удобен тем, что его легко усилить и запереть навесным замком. При правильном подборе материала он прослужит долгие годы, особенно если защитить поверхность от коррозии.
Шпингалет (штыревой засов)
Шпингалет представляет собой вертикальный или наклонный штырь, который вбрасывается в приёмное гнездо или трубу, уходящую в землю. Часто применяется на калитках и воротах, где необходимо фиксировать створку в закрытом или открытом положении.
Преимущество шпингалета — простота и надежность механики. Он мало подвержен поломке и легко монтируется даже при минимальном наборе инструментов.
Пружинная защелка (самозакрывающийся)
Такой засов содержит пружинный механизм, который автоматически фиксирует створку при закрытии. Удобен, если ворота часто закрываются вручную и нужно, чтобы они сами защёлкивались без дополнительного действия.
Пружинные механизмы требуют аккуратного подбора силы пружины и регулярной смазки, но при правильной настройке обеспечивают плавную и тихую работу.
Запирающийся язычок с возможностью навешивания замка
Комбинация язычка и планки с отверстием под навесной замок — популярный вариант для тех, кому важна защита от несанкционированного доступа. Можно сделать полностью металлический узел или комбинировать металл с деревом.
Главное — правильно подобрать расположение и обеспечить жесткую опору для язычка, чтобы при попытке взлома конструкция не деформировалась.
Источник: roleta23.ru Материалы и инструменты: что действительно нужно
Правильный выбор материалов — залог долговечности. Ниже приведена таблица с типичными элементами и их назначением, чтобы вы могли оценить потребности перед походом в магазин.
| Материал/деталь | Размер/описание | Примерная стоимость | Примечание |
|---|---|---|---|
| Стальной круглый прут | Ø10–20 мм, длина 300–800 мм | От 100 до 500 руб. за шт. | Подходит для скользящих засoвов |
| Плоская сталь | 40×5 мм, отрезок 200–400 мм | 150–400 руб. | Используется для направляющих и планок |
| Труба профильная | 20×20 мм или 25×25 мм | 200–800 руб. за метр | Корпус для приемного гнезда |
| Петли/шарниры | Набор для ворот | 300–1500 руб. | Надежные петли важны для ровной работы |
| Гайки, болты, заклепки | М4–М12 | Небольшая сумма | Лучше брать с запасом |
| Краска или грунт | Эпоксидный грунт и краска по металлу | 300–1500 руб. | Защита от коррозии обязательна |
Инструменты, которые пригодятся: углошлифовальная машина с отрезными и зачистными дисками, дрель, набор сверл по металлу, сварочный аппарат или болты для крепления, рулетка и маркер. Не лишними будут напильник и струбцины.
Для работы на деревянных воротах набор инструментов немного проще: сверла, шуруповерт, рубанок и ленточный или дисковый пилы. Однако металл по долговечности выигрывает, и при возможности советую использовать стальные элементы для основных узлов.
Подготовка ворот и замеры
Перед изготовлением важно снять точные размеры и оценить состояние створок и петель. Даже идеальный засов потеряет смысл, если ворота перекошены или петли ослаблены.
Измерьте расстояние между створкой и коробкой в нескольких местах, проверьте вертикаль и горизонталь, обратите внимание на провисание. На основании этих данных определите место установки направляющей и приемного гнезда.
При больших перепадах высот стоит заранее подготовить регулируемые приемные трубы или монтажные планки. Так вы обеспечите ровный ход и минимизируете последующие подгонки.
Детальная инструкция: скользящий засов из стального прута
Этот вариант один из самых простых и универсальных. Делается из одного стержня и двух планок — направляющей и приемной скобы. Ниже пошаговый алгоритм с деталями, которые помогут избежать типичных ошибок.
- Подберите прут диаметром 12–16 мм в зависимости от массы ворот. Для легкой калитки подойдет Ø10 мм, для тяжелых створок — Ø16–20 мм.
- Определите длину прута так, чтобы люк засов был достаточен для надежной фиксации — обычно 150–250 мм свободного хода внутри приемной скобы.
- Согните один конец прута в форме ручки или сделайте петлю для удобства захвата. Ручку можно приварить или привернуть болтом.
- Из плоской стали изготовьте направляющую: U-образный профиль или пара планок, между которыми будет скользить прут. Можно использовать часть трубы как направляющую.
- Приварите или прикрепите направляющую к створке, подогнав её так, чтобы прут свободно входил и выходил без перекосов.
- На второй створке смонтируйте приемную скобу: трубу или короб с отверстием, в которое войдет прут. Закопайте нижнюю часть трубы в грунт или приварите к фиксированной части, если это необходимо.
- Проверьте ход засовов в разных положениях ворот, при необходимости подровняйте направляющую и приемную часть шлифовкой или дополнительным креплением.
Несложная доработка — проделать отверстие в конце прута под навесной замок, тогда засов можно будет фиксировать на ключ. Перед обработкой отверстия убедитесь в достаточной толщине металла у конца прута.

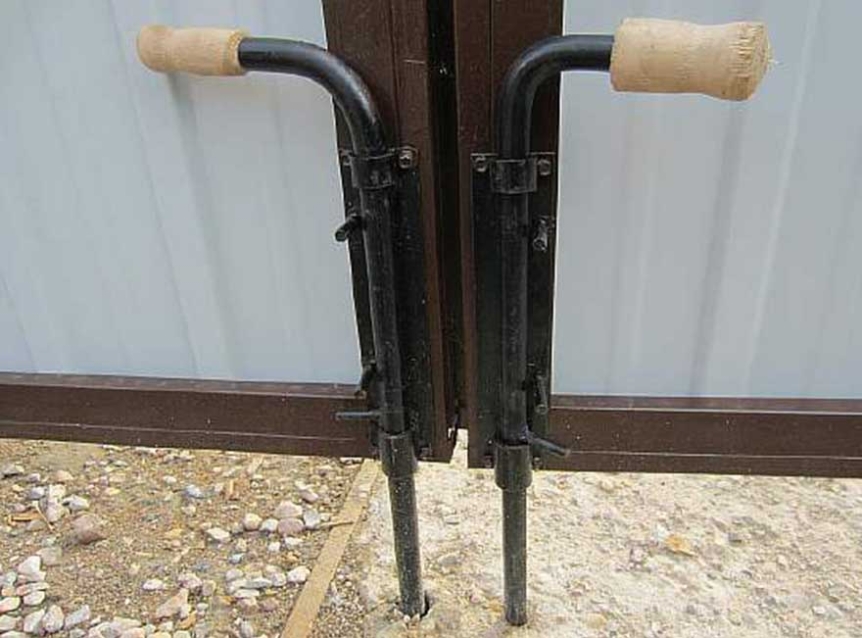

Вариант: вертикальный штыревой засов (шпингалет)
Шпингалет чаще всего встречается в виде штыря, уходящего в трубу, заглубленную в землю, или в специальное гнездо. Это простой механизм, но требует аккуратной подгонки для беспрепятственного вхождения штыря.
Последовательность действий схожа с предыдущим вариантом, но есть нюансы по монтажу приемного гнезда: труба должна иметь внутренний диаметр больше штыря на 2–4 мм и быть ровно выставлена по вертикали.
Для долговечности трубу в земле рекомендуется залить бетоном или засыпать щебнем и утрамбовать. Это предотвратит проваливание и коррозию снизу. Также можно использовать накладное гнездо, закрепленное на стойке.
Источник: roleta23.ru Вариант: пружинный механизм для самозакрывания
Если нужно, чтобы ворота автоматически защёлкивались при закрытии, стоит обратить внимание на пружинный засов. Суть проста: прут удерживается пружиной, при закрытии он уходит в гнездо и фиксируется, после чего пружина возвращает его в исходное положение.
Для изготовления потребуется подобрать пружину с соответствующей жесткостью и длиной хода. Слишком сильная пружина затруднит закрывание, слабая — не будет удерживать конструкцию внатяг.
Установка включает изготовление корпуса пружины и направляющей, в которой прут будет двигаться. Корпус должен быть закрыт, чтобы внутрь не попадала грязь и влага, иначе механизм быстро выйдет из строя.
Изготовление запирающегося язычка с креплением под замок
Этот вариант хорош, если требуется усиленная защита. Язычок изготавливается из плоского металла и фиксируется на створке так, чтобы при закрытии он входил в планку с отверстием для навесного замка.
Ключевой момент — жесткое крепление планки на раме ворот. При монтаже используйте не только саморезы, но и дополнительные проставки или усилители, чтобы при нагрузке металл не вырвало из точки крепления.
Дополнительно можно сделать защитный кожух над язычком, чтобы усложнить доступ к замку и затруднить попытки перерезать язык болгаркой или ножовкой.
Монтаж: сварка или болты — что выбрать
Сварка дает более жесткое и надежное соединение, но требует навыков и соответствующего оборудования. Качественная сварка обеспечивает долговечность и минимальную подвижность узлов.
Болтовое крепление проще в исполнении и позволяет регулировать положение деталей после установки. Если нет опыта сварки, лучше использовать болты и шайбы высокой прочности, предварительно обработав отверстия антикоррозийным средством.
Компромиссный вариант — сочетание: сварить основные элементы на ассамблее, а при монтаже на ворота использовать болты для регулировки. Это удобный подход при сложности установки в одиночку.
Регулировка и доводка после установки
После монтажа обязательно проверьте работу засова при разных погодных условиях, если есть такая возможность. Металл и дерево реагируют на влажность и температуру, поэтому возможны изменения в просветах и люфтах.
Отрегулируйте направляющие так, чтобы движение было плавным и без заеданий. При необходимости немного подпиливайте контактные поверхности и доводите подгонку напильником или шлифовальной машиной.
Если используется пружинный механизм или защелка, отрегулируйте преднатяг пружины и отметьте оптимальное положение фиксирующих элементов, чтобы при эксплуатации не приходилось постоянно подгонять их.
Защита от коррозии и уход
Коррозия — главный враг металлических засoвов. Даже качественная сталь требует покрытия грунтом и краской или горячего цинкования. Для уличных условий лучше использовать нержавеющую сталь или тщательно обработанную и окрашенную конструкцию.
Регулярная смазка подвижных частей продлит срок службы. Используйте специальное масло для наружных механизмов или литиевую смазку, которая не вымывается дождем и не привлекает грязь.
Ежегодный осмотр и подтяжка крепежа помогут выявить начальные проблемы. Если обнаружены трещины сварки или значительное истирание, исправляйте их сразу — игнорирование может привести к более сложному ремонту.
Частые ошибки и как их избежать
Одна из распространенных ошибок — неправильный выбор диаметра прута или толщины плиты, что приводит к быстрым деформациям при нагрузке. Решение простое: ориентируйтесь на вес и размер ворот, выбирайте металл с запасом прочности.
Еще одна ошибка — неучет усадки и неравномерной нагрузки на петли. Если ворота провисают, засов начнет задевать или не входить в гнездо. Устраняйте перекосы до окончательной установки засова.
Также часто недооценивают необходимость защиты от коррозии и не закрывают технологические отверстия. Закрытые и загрунтованные поверхности служат значительно дольше, чем необработанные.
Источник: a1.drive-data.ru Практические советы по изготовлению и монтажу
В процессе работы держите под рукой запасные болты и шайбы — часто приходится заменять крепеж в процессе подгонки. Это экономит время и избавляет от необходимости искать магазин посреди работ.
Используйте временные шаблоны из дерева или картона для примерки положения направляющих. Это помогает быстро оценить правильность расположения без сверления металла или приваривания деталей «вслепую».
Если не уверены в сварочных навыках, отдадите ответственные швы на исполнение профессионалу. Экономия на качестве сварки не оправдает себя в долгосрочной перспективе.
Личный опыт: как я делал засов для дачных ворот
Когда я первый раз делал засов на дачные ворота, я недооценил влияние просадки земли в месте приемной трубы. Первый год штырь стал заедать после дождей, и мне пришлось углублять трубу и засыпать щебнем. С тех пор я всегда бетонирую основание или заранее делаю подсыпку из щебня для дренажа.
Другой урок — аккуратность при изготовлении ручки. Первую ручку я просто согнул, но она оказалась неудобной и рвала перчатки. Позже сделал более эргономичную петлю и зафиксировал ее сваркой — пользоваться стало приятно, и засов легче вынимать даже в мороз.
Также рекомендую заранее продумать способ запирания: у меня был опыт, когда отверстие под замок оказалось слишком близко к краю прута и при попытке навесить замок металл начал трескаться. Теперь я всегда оставляю запас и усиливаю место отверстия накладкой.
Когда стоит обращаться к специалисту
Если ворота массивные, а планируется использование сложных запирающих механизмов с секретными замками, разумно привлечь опытного сварщика и слесаря. Ошибки в расчете и недостаточно прочные крепления приводят к риску повреждения ворот или травм при эксплуатации.
Также стоит обратиться к профессионалу при необходимости скрытого монтажa сейфового механизма или интеграции с автоматикой ворот. Электромеханические элементы требуют знаний электротехники и соблюдения техники безопасности.
Полезные аксессуары и доработки
Добавьте ограничители хода, чтобы ворота не распахивались слишком широко и не повредили засов. Ограничители можно сделать из куска трубы или крепкой планки, закрепленной на стойке.
Для дополнительной защиты используйте накладки или кожухи на приемных частях, они затрудняют доступ инструментов взломщика и защищают механизм от грязи и осадков. Небольшой козырёк над приемной частью заметно повышает срок службы.
Если ворота расположены в регионе с сильными ветрами, подумайте о дополнительной фиксации в открытом положении. Это предотвратит внезапные хлопки и удары, которые могут повредить засов и петли.
Экономика проекта: как сэкономить без потери качества
Сэкономить можно, используя остатки металла и избегая лишних декоративных элементов, если важнее функциональность. Основные элементы — прут и направляющие — лучше не экономить, их прочность критична.
Покупайте крепеж и материалы оптом при возможности, это снижает цену за единицу. Также многие металлобазы принимают старые металлоконструкции на обмен или скидку, что уменьшает общие расходы.
Наконец, часть работ можно выполнить самому — простой засов не требует специальных допусков и большого опыта. Сложные швы и тонкие регулировки лучше доверить профи, но основную работу часто реально сделать самостоятельно.
Источник: ooovorota.com Что важно помнить перед началом работы
Сначала подготовьте чертеж или хотя бы схематичный рисунок с размерами и допусками. Это экономит массу времени в процессе и снижает вероятность ошибки. Даже простая схема помогает правильно распределить материал и заранее предусмотреть крепления.
Затем проверьте инструменты и запасные детали, чтобы не останавливаться посреди процесса. Небольшая подготовка заранее делает работу гладкой и приятной.
И, наконец, не спешите с покраской и обработкой. Сначала доведите все подгонки до идеала, а уже потом наносите грунт и финишное покрытие. Это позволит избежать повторной шлифовки краски и испорченного покрытия.
Надеюсь, это руководство поможет вам сделать надежный и удобный засов для распашных ворот своими руками. Если вы последовательно выполните замеры, подберёте подходящий материал и не пренебрежёте защитой от коррозии, то готовая конструкция прослужит вам годами, сохранив удобство и безопасность.
