Проем для откатных ворот — это не просто «ширина между столбами». Это целый комплекс требований к месту установки, от геометрии и фундамента до устройства дренажа и подбора автоматики. Ошибки на этапе подготовки приводят к перекосу, заклиниванию в снег и преждевременному износу механики.
В этой статье мы пройдем путь от замера до первого запуска ворот. Я дам практические расчеты, объясню конструктивные нюансы и поделюсь реальными ситуациями, которые мне довелось решать при монтаже.
Источник: remontkvartiri.su Почему так важно тщательно готовить проем
Проем определяет не только функциональность ворот, но и их срок службы. Неправильно учтенный вылет консоли или недостаточная опора фундамента быстро проявятся в виде провисания полотна и проблем с автоматикой.
К тому же подготовка проема влияет на удобство эксплуатации: если не предусмотреть зазор для снежного покрова или уплотнения, ворота будут залипать в холодное время года. Хорошо продуманный проем уменьшает количество ремонтов и повышает безопасность.
Типы конструкций и требования к проему
Откатные ворота бывают нескольких типов, и от этого напрямую зависит, какой проем потребуется. Главное различие — опирается ли полотно на направляющую, установленную в грунте, либо поддерживается консолью без рельса в заезжей части.
Понимание конструкции поможет выбрать правильный фундамент, расчитать длину отката и предусмотреть защиту от осадков и пыли.
Рельсовые (направляющие по земле)
Для таких ворот направляющая закрепляется непосредственно на проезжей части. Проем в этом случае определяется шириной проезда, а в зоне рельса нужно предусмотреть ровное, несужающееся покрытие.
Плюс рельсовых решений — простота расчётов и относительно небольшая стоимость. Минус — уязвимость к заиливанию, снегу и перепадам уровня грунта.
Консольные (без направляющей на земле)
Консольные ворота опираются на опорную часть — консольную балку, смонтированную на фундаменте. В полотне есть противовес, который остается за пределами проема при закрытии.
Такой тип предпочтителен для участков с неустойчивым покрытием или где неудобно чистить рельсы. Но консоль требует более серьезного фундамента и точных расчетов длины вылета.
Какие размеры проема нужно учитывать
При проектировании важно различать несколько величин: чистый проезд (полезная ширина), общая ширина проема с опорными элементами и длина зоны отката. Для монтажа и обслуживания нужны дополнительные притолоки и боковые зазоры.
Чистая ширина обычно определяется функциональными требованиями — ширина машины, техника или желание оставить пространство для прохода пешеходов. К ней прибавляют технологические зазоры и допускают половину толщины направляющих либо компенсируют вылет консоли.
| Тип ворот | Рекомендуемая чистая ширина | Дополнительные требования |
|---|---|---|
| Рельсовые | 2,5–4,0 м для бытовых въездов | Ровная направляющая, зазоры для очистки |
| Консольные | 2,5–6,0 м и более | Фундамент под консольную балку, длина вылета 0,5–1,0 ширины |
| Промышленные | 6,0 м и выше | Усиленный фундамент, усиленные ролики и электроника |
Таблица дает общее представление, но каждый объект уникален. Лучше заложить небольшой запас по ширине и глубине фундамента, нежели потом переделывать.
Источник: www.sart-vorota.ru Как рассчитывать длину отката и вылет консоли
Для консольных ворот ключевой параметр — вылет противовеса, то есть сколько полотна остается за границей проема при полном открытии. Чаще всего вылет составляет 40–70% от ширины проема в зависимости от конструкции.
Простой практический расчет: если ширина проезда 4 м и вы выбираете соотношение вылета 60%, то длина отката потребуется примерно 4 / (1 — 0.6) = 10 м общей длины полотна, из которых 6 м будут выступать за границы проема в закрытом состоянии.
Пример вычисления

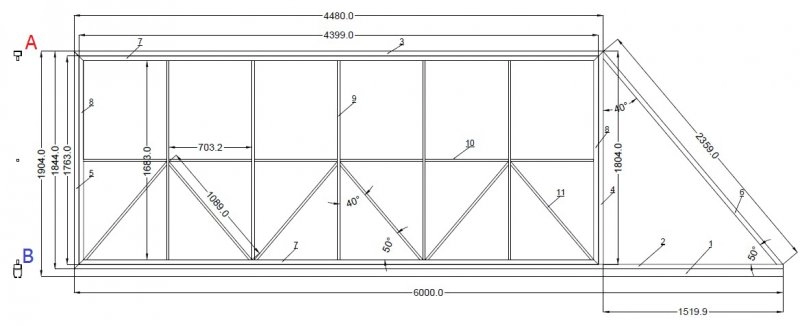

Предположим, нужно установить консольные ворота для проезда шириной 3 м. Выберите вылет 50%. Тогда общая длина полотна будет 3 / (1 — 0.5) = 6 м. Полотно должно иметь противовесную часть 3 м, которая уходит за границу проема при открытии.
Этот расчет показывает, что для широких проемов потребуется значительная площадь по одну из сторон участка для размещения отъезжающей части. Убедитесь, что место доступно и ровно.
Фундамент: какая опора нужна и почему
Фундамент — основа надежной работы. Для рельсовых ворот достаточно прочного основания под направляющую и опорные столбы. Для консольных потребуется монолитная железобетонная балка, выдерживающая изгибающие и сдвигающие нагрузки от веса полотна.
Глубина заложения зависит от типа грунта и климатической зоны, особенно от глубины промерзания. Недостаточный фундамент приведет к просадке, перекосам и сбою автоматики.
Фундамент для консоли
Типичная конструкция — монолитная плита или ленточный фундамент с забетонированной консольной балкой. Ширина и армирование рассчитываются под массу ворот и ожидаемые динамические нагрузки.
На практике я рекомендую минимум 0,5–0,7 м глубины для средней по массе консоли в частном доме при нормальных грунтах, с увеличением глубины при пучинистых или слабых грунтах. Армирование — не менее двух продольных стержней 12–16 мм в каждом направлении.
Фундамент для рельсовых ворот
Для рельсового типа важнее ровность и стабильность площадки под рельс. Часто делают бетонный порог шириной под рельс с армированием и глубиной ниже уровня промерзания грунта в вашем регионе.
Если рельс проходит по асфальту, под ним делают бетонную подложку, чтобы предотвратить деформацию покрытия и провал рельса под нагрузкой автомобиля.
Источник: zabor-na-dache.ru Направляющие, ролики и их влияние на размеры проема
Выбор направляющих и роликов влияет на габариты и точность ворот. Более крупные ролики и усиленные каретки позволяют выдерживать большие нагрузки, но требуют точной установки опорной балки и фундамента.
Также учитывайте толщину и профиль направляющей: при вертикальном монтаже нужны технологические зазоры, а у рельсовых ворот — доступ для очистки и смазки. Эти зазоры добавляются к чистой ширине проема.
Автоматика: габариты, требования и совместимость
Автоматика вводит дополнительные требования: место для привода, концевых выключателей, путей кабелей и мест для монтажа фотоэлементов. Узкий проем или плотная посадка столбов могут затруднить размещение оборудования.
При выборе автоматики обращайте внимание на нагрузочную способность привода с запасом 20–30% к массе полотна. Если ворота будут использоваться интенсивно, выбирайте приводы промышленных серий и закладывайте удобный доступ для обслуживания.
Электропитание и кабельные каналы
Не забывайте о разводке питания и прокладке кабелей. Кабель лучше проложить в гофротрубе под землей, с выводом в защитной коробке у привода. Это защищает проводку от влаги и механических повреждений.
Продумайте резервный источник питания на случай отключений электричества, особенно если въезд используется круглосуточно.
Дренаж и эксплуатация при низких температурах
Недостаточный дренаж в зоне проема — одна из частых причин заедания ворот зимой. Вода, замерзая в швах и на направляющих, блокирует движение. Простая канава или система отвода воды помогут избежать проблем.
Также полезно предусмотреть наклон проезда в сторону лотка для отвода воды и использовать материалы и смазки, рассчитанные на низкие температуры. В суровых климатах выбирайте консоль, чтобы минимизировать контакт с накатанным снегом и льдом.
Защита от нештатных ситуаций и безопасность
Проектируя проем, учитывайте зоны безопасности — место для торможения, отступы от стены и препятствий, видимость при маневре. Установка фотоэлементов и контактных кромок защищает людей и автомобили от защемления.
Также следует применять защитные кожухи для движущихся элементов и четко обозначать периметр ворот световыми или звуковыми сигналами при движении полотна.
Типичные ошибки при подготовке проема и как их избежать
Чаще всего ошибки связаны с недооценкой веса полотна, слабым фундаментом и пренебрежением дренажем. Еще одна распространенная ошибка — установка ворот без учета угла заезда и наличия достаточного пространства для отката.
Ниже — список распространенных промахов и мер предосторожности.
- Недостаточный зазор по ширине — проверить габариты автомобиля и добавить запас.
- Слабый фундамент — при сомнениях усиливайте армирование и глубину заложения.
- Игнорирование дренажа — заранее организуйте отвод воды и лотки.
- Неправильный выбор автоматики — рассчитывайте на реальную массу ворот и интенсивность использования.
- Отсутствие защиты от снега и льда — выбирайте консольную конструкцию или добавляйте обогрев в критических точках.
Источник: imp-okon.ru Пошаговый практический план подготовки проема
План снижает риск упущений. Ниже — последовательность действий от замера до подготовки фундамента и монтажа. Следуя ей, вы избежите многих ошибок, с которыми мне приходилось разбираться на объектах.
- Замерите точную ширину проезда и оцените рельеф. Учитывайте выравнивание и угол въезда.
- Определите тип ворот — рельсовые или консольные — и рассчитайте длину отката и вылет противовеса.
- Проектируйте фундамент с учетом типа грунта и глубины промерзания в регионе.
- Заложите дренаж и подготовьте кабельные каналы для питания и устройств безопасности.
- Монтаж направляющих, опор и привода проводить по уровню и с точной привязкой к проекту.
- Проверка и регулировка механизмов: ролики, ограничители, фотоэлементы и клапаны.
- Пуско-наладочные работы с тестированием в разных режимах и инструктажем для пользователей.
Материалы и отделка проема
Выбор материала ворот и отделки столбов влияет на внешний вид и долговечность. Стальные рамы требуют антикоррозийной обработки, деревянные вставки — регулярной пропитки.
Если проем связан с ограждением, продумайте привязку и стыковку внешних элементов, чтобы исключить перекосы и щели. Профессиональная покраска и обработка увеличивают срок службы и облегчают уход.
Обслуживание и регулярные проверки
После установки важно проводить плановый осмотр не реже одного раза в полгода. Внимание уделяйте состоянию фундамента, роликов, направляющих и электрооборудования.
Чистка направляющей и смазка подвижных частей снизят износ и предотвратят заедания. В зимний период проверяйте защитные элементы и очищайте зону отката от снега.
Реальные ситуации из практики
Однажды я монтировал консольные ворота на участке, где с одной стороны рос старый дуб. Заказчик хотел открыть проем максимально — 4,5 м. По расчету длина отката потребовала 9 м, но под деревом оказалась корневая зона с неровным грунтом.
Решение оказалось простым: сместили линию отката на 1 м в сторону, усилили фундамент и организовали защиту корней. Ворота работают без проблем пятилетней давности, и корни не пострадали.
В другом случае рельсовые ворота постоянно заедали из-за наклона асфальта. Исправили ситуацию, пробив небольшой бетонный порог под рельс и организовав лоток для воды. После этого проблем не было.
Стоимость и бюджетирование работ
Бюджет складывается из стоимости полотна, фундамента, автоматики и дополнительных работ по подготовке проезда. Для консольных ворот значительную долю составляет фундамент. Для рельсовых — подготовка покрытия и направляющей.
Составьте смету заранее и закладывайте резерв на непредвиденные работы, такие как укрепление грунта или изменение трассы кабеля. Это убережет вас от неприятных сюрпризов в процессе монтажа.
Как выбрать подрядчика для подготовки проема
Ищите специалистов с опытом именно в типе ворот, который вы планируете устанавливать. Просмотрите портфолио, спросите рекомендации и уточните гарантийные обязательства по фундаменту и монтажу автоматики.
Хорошая практика — запросить у исполнителя официальный чертеж проема и спецификации оборудования перед началом работ. Это защитит обе стороны и позволит избежать недопониманий.
Источник: montag-zaborov.ru Короткий чек-лист для проверки готовности проема
Перед началом монтажа пройдитесь по этому чек-листу, чтобы убедиться, что ничего не упущено.
- Измерена чистая ширина проезда с запасом по зазорам.
- Рассчитан вылет консоли и подтверждена доступность места для отката.
- Фундамент залит с учетом глубины промерзания и армирован корректно.
- Организован дренаж и отвод поверхностных вод.
- Прокладка кабеля выполнена в гофре и выведена к месту установки привода.
- Подготовлены крепежи и площадки для датчиков и фотоэлементов.
Такой контроль помогает избежать поздних переделок и дополнительных затрат. Проверяйте каждый пункт и фиксируйте результаты в документе.
Подготовка проема для откатных ворот — это комбинирование точных расчетов и практических решений. Тщательная предварительная работа возвращается экономией времени и денег в процессе эксплуатации. Сделав все правильно с первого раза, вы получите ворота, которые служат долго и без постоянных ремонтов.
