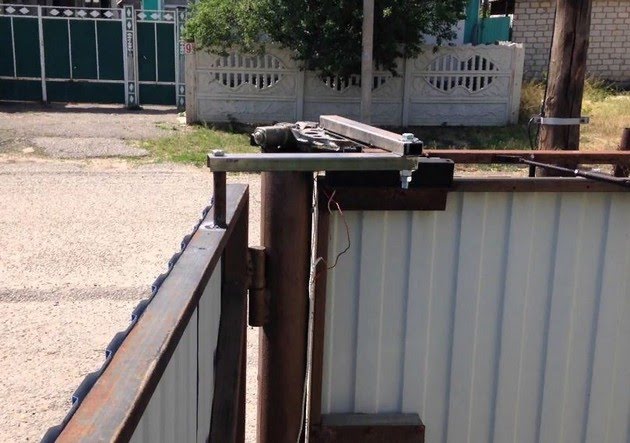

Распашные автоматические ворота своими руками: подробный практический гид от проекта до запуска

Распашные автоматические ворота своими руками — задача вполне реальная, если подойти к ней подготовленно и последовательно. В этой статье я подробно расскажу, как спроектировать, изготовить и установить такие ворота, какие ошибки чаще всего допускают мастера-любители и как их избежать. Текст опирается на многолетний опыт работы с металлом и автоматиками, практические нюансы я подкрепляю реальными примерами из собственного проекта.

Зачем делать распашные ворота самостоятельно

Сделать ворота самостоятельно выгодно не только с точки зрения экономии — это возможность полностью контролировать качество материалов и конструкцию. Многие готовые решения либо слишком дорогие, либо не подходят по ширине, высоте или стилю ограждения. Собственный проект позволяет подобрать автоматику и фурнитуру с учётом климата, интенсивности использования и бюджета.

Любой самостоятельный монтаж — это также большой пласт знаний: вы поймёте, как устроена автоматика, как правильно заливать фундамент и какие требования к безопасности нужно соблюсти. Такой опыт ценен и практичен: после установки вы легко выполните обслуживание или модернизацию без привлечения сторонних специалистов.

Типы распашных ворот и как выбрать оптимальный вариант

Распашные ворота различаются по материалу полотен, типу автоматики и способу крепления на столбах. Классические варианты — из профтрубы с заполнением профлистом, из сварной рамы с секциями из штакетника или ковки, а также комбинированные конструкции. Каждый материал даёт свои преимущества по весу, внешнему виду и стойкости к коррозии.

Автоматика бывает двух основных типов: рычажные (электромеханические) и линейные (штанговые) приводы. Рычажные чаще используются для более тяжёлых полотен и в местах с ограниченным пространством, линейные просты в установке и экономичнее. Выбор зависит от габаритов ворот, частоты использования и наличия стальной опоры.

Преимущества и ограничения разных приводов

Рычажные приводы обеспечивают большой крутящий момент и подходят для массивных створок, но требуют точного выравнивания и места для установки шарниров. Линейные приводы проще монтировать и обслуживать, но их расчёт на нагрузку должен быть точным — при превышении параметров привод быстро изношается. Гидравлические системы применяются редко в частных домах из-за сложности и цены.

При выборе привода ориентируйтесь на рекомендации производителей: они указывают максимально допустимую массу и длину створки. Также важен климатический класс автоматики — для холодных регионов нужны модели с защитой от замерзания и режимом «медленного» движения на морозе.

Проектирование: расчёты, чертежи и требования к опорам

Хороший проект сокращает вероятность ошибок при монтаже. Начните с измерений: ширина проёма, ровность площадки, расстояния до проезжей части и тротуара. На чертеже укажите расположение столбов, свободный радиус открытия створок и зону возможных препятствий. Это позволит правильно выбрать длину и тип привода.

Опоры должны быть прочными и устойчивыми к сдвигам. Для металлокаркаса ворот часто используют монолитные железобетонные столбы, для лёгких конструкций достаточно стальных профильных столбов, залитых в бетон. При проектировании учитывайте давление ветра, особенно в открытой местности — суммарная нагрузка может существенно влиять на срок службы петель и автоматики.

Чертёж и ключевые размеры

Чертёж включает фронтальное изображение и вид сверху. Обозначьте ширину каждой створки, высоту от уровня земли до верхней точки, и расстояние от столба до оси петель. Сверху отметьте ограничители хода и место установки концевых выключателей автоматики. Я рекомендую делать дополнительные выносы по 10–15 см по длине для учёта неточностей при сварке.

Полезно сделать таблицу с размерами: ширина проёма, расстояние между столбами, высота полотна и расчётная масса одной створки. Эти данные пригодятся при выборе привода и фурнитуры и при заказе материалов на металлосварку.

Фундамент и опоры: практическая инструкция

Фундамент для опор — ключевой элемент. Для стандартных ворот глубина заложения опоры обычно не менее 70–90 см, чтобы опора располагалась ниже уровня промерзания грунта. В индивидуальных случаях глубина корректируется с учётом местных условий и типа грунта. Важно обеспечить армирование и качественную заливку бетоном марки не ниже М200.

При установке закладных элементов для стальных столбов учитывайте вертикальность: небольшой наклон приведёт к проблемам при закрывании. После заливки фундамента подождите минимум 7–10 дней до снятия опалубки и не менее 28 дней до полной нагрузки бетона — чем лучше он набрал прочность, тем дольше прослужат ворота.

Порядок работ при заливке опор

Последовательность простая, но требует аккуратности: разметка, выемка котлована, установка опалубки, укладка арматуры, монтаж закладных, заливка бетоном и уплотнение. Закладные лучше сварить заранее и надежно зафиксировать внутри опалубки, чтобы они не сместились при заливке. После схватывания бетона проверьте вертикальность и отметьте уровни для монтажа петель.

Если грунт плывун или высокий уровень грунтовых вод, разумно увеличить подошву фундамента в виде ленты или использовать сваи. В таких условиях экономия на фундаменте выльется в постоянные проблемы с провисанием и смещением ворот.

Каркас полотна: материалы, сварка и усиление

Каркас полотна обычно изготавливают из профильной трубы 60х40 мм или 40х40 мм в зависимости от требуемой жёсткости и веса. Для лёгких секций допускается применение 30х20 мм. Важно соблюдать шаг поперечных ребер жёсткости: для полотна высотой до 1,8 м достаточно ребер через 40–60 см. Для более высоким конструкциям шаг уменьшают до 30–40 см.

Сварку каркаса лучше выполнять встык с прихватками и последующей контрольной доводкой. Избегайте сильных искажений при нагреве: прихваты и последовательная сборка уменьшают деформации. После сварки обязательно обработайте швы и местные зоны для защиты от коррозии перед покраской.

Заполнение полотна: варианты и преимущества

Популярные варианты: профлист, сэндвич-панели, штакетник, кованые элементы и дерево. Профлист экономичен и даёт строгий внешний вид, сэндвич-панели добавляют термо- и шумоизоляцию. Дерево красиво, но требует регулярной обработки. Выбор зависит от внешнего вида участка и бюджета.

При заполнении учитывайте дополнительный вес и ветровую парусность. Лёгкие материалы уменьшают требования к приводам и фундаменту, а плотные и массивные — создают большую нагрузку на петли и двигатель.

Петли и крепления: как избежать провисания

Качество петель определяет срок службы ворот. Для массивных створок выбирайте шарнирные узлы с подшипниками и подшипниковыми втулками, рассчитанными на динамическую нагрузку. Площадка крепления должна быть усилена, а саму петлю — зафиксирована на анкерных болтах и сварке.

При монтаже петель соблюдайте высоту их расположения: верхняя петля должна располагаться примерно в 20–25% от верхнего края створки, нижняя — 20–25% от низа. Это обеспечивает оптимальное распределение нагрузки и снижает вероятность провисания полотна при длительной эксплуатации.

Выбор автоматики: как не ошибиться

При выборе автоматики ориентируйтесь на массу одной створки, длину и предполагаемую интенсивность использования. Производители указывают рабочие параметры, но всегда лучше иметь запас по мощности и крутящему моменту. Кроме того, обратите внимание на наличие защиты от перепадов напряжения, функции антираздавливания и возможность ручного разблокирования.

Еще несколько критериев: класс защиты IP, условия эксплуатации при низких температурах, наличие встроенной электроники для подключения фотоэлементов и возможности подключения к дому автоматизации. Для коттеджей часто выбирают надежные модели известных брендов с сервисной сетью и доступными запчастями.

Функции автоматики, на которые стоит обратить внимание

Полезные функции: регулировка скорости открытия и закрытия, мягкая остановка, защита от препятствий, режим «открыто» для проветривания, питание 24 В с батарейным резервом. Наличие программируемого пульта и возможности интеграции с домофоном или GSM-модулем делает ворота удобнее в повседневной эксплуатации.

Если ворота будут эксплуатироваться интенсивно, выбирайте приводы с возможностью регулировки хода и быстрым циклом работы. Важно также наличие сервисной документации и деталей, которые легко приобрести в регионе.

Электромонтаж и безопасность

Электрика — область, где экономия на безопасности недопустима. Розетку для привода лучше выводить на отдельный автомат с УЗО. Провода прокладывайте в гофре или кабеленесущих лотках, а в местах изгиба оставляйте запас длины для обслуживания. Для управления используйте экранированные кабели при длинных линиях между платой и фотоэлементами.

Системы безопасности включают фотоэлементы, светозвуковую сигнализацию, резиновые кромки и аварийный размыкатель. Фотобарьеры устанавливают в зоне закрытия на одной высоте друг напротив друга, чтобы реагировать на препятствие по всей высоте проёма. Также важно корректно настроить силу привода на распознавание препятствий.

Заземление и защита от перенапряжения

Все металлические части ворот и электрооборудование нуждаются в надёжном заземлении. Это защитит людей и электрику от токов утечки и молниевых разрядов. Установите ограничитель перенапряжения на входе питания автоматики, особенно в регионах с частыми грозами или нестабильностью сети.

При использовании аккумуляторного буфера или солнечных панелей убедитесь в правильной схеме зарядки и наличии контроллера заряда. Неправильная зарядка сокращает срок службы батарей и приводит к нестабильной работе привода.

Монтаж автоматики: ключевые моменты установки

При установке привода следуйте инструкции производителя, но учитывайте и особенности вашего проекта. Основа привода должна быть жёстко закреплена на колонне, а расстояние от петли до точки крепления привода соответствует рекомендованным данным. Неправильный угол установки приводит к повышенным нагрузкам и ускоренному износу механизма.

После фиксирования привода проверьте ход створок вручную через ручной разблокировщик, затем выполните первичную настройку концевых выключателей и силовых режимов. Настройка силы и скорости должна быть поэтапной с проверкой срабатывания фотоэлементов и реакции на препятствия.

Нюансы программирования и дистанционного управления

Современные контроллеры ворот предлагают множество параметров: время задержки на закрытие, блокировка входа в определённые часы, привязка к сигналу домофона и т.д. При программировании начните с минимальных значений скорости и силы и постепенно доведите до комфортного уровня, наблюдая за поведением ворот при разных нагрузках.

Дистанционные пульты используют кодирование разной степени защиты: от простого фиксированного кода до Rolling Code. Для приватной территории достаточно защищённого Rolling Code, который минимизирует шанс перехвата сигнала. Храните запасные пульты и помечайте их, чтобы избежать путаницы при замене батарей.

Пуско-наладка: проверка всех узлов и безопасность

Пуско-наладочные работы включают проверку прочности креплений, корректности монтажа электропроводки, работоспособности всех защитных датчиков и плавности движения створок. Обязательно проведите тесты с препятствиями разной толщины и местоположения, чтобы убедиться в надёжности антизажимной защиты.

Проверьте ручной разблокировщик в разных положениях ворот и убедитесь, что он доступен извне в случае отключения электричества. Также протестируйте аварийное питание, если оно предусмотрено, и проверьте работу при пониженном напряжении сети.

Техническое обслуживание: что и как часто проверять

Регулярное обслуживание продлевает срок службы ворот. Раз в полгода проверяйте состояние подшипников, креплений, проводки и целостность резиновых уплотнителей. Смазывайте петли и механические узлы рекомендованным производителем смазочным средством, избегая попадания масла на резиновые элементы и электронику.

Раз в год рекомендуется проводить детальный осмотр: измерение люфтов, проверка крепления закладных, тест на износ зубчатых передач и ремней (если они есть). Вовремя заменённый изношенный элемент обезопасит весь механизм и снизит риск аварийных ситуаций.

План профилактики на сезон

Весной и осенью проводите досмотровые работы перед периодами интенсивной эксплуатации: осмотрите металл на предмет коррозии, подтяните болты, обработайте открытые срезы грунтовкой и краской. В зимний период полезно контролировать работу привода при низких температурах и использовать системы подогрева при необходимости.

Храните инструкции и список используемых запчастей — это ускорит поиск заменителей при поломке. Хорошая практика — вести журнал обслуживания с датами и перечнем выполненных работ.

Расчёт бюджета и сроки работ

Смета зависит от массы материалов и выбранной автоматики. Главные статьи затрат: металл и его обработка, электропривод, фурнитура (петли, ограничители), фундаментные работы и отделка. Бюджет можно оптимизировать, выполняя часть работ своими силами, например сварочные и монтажные работы, если у вас есть навык.

Сроки: от проектирования до запуска при наличии материалов и рабочей силы — от 2 до 6 недель. Самая трудоёмкая часть — подготовка фундамента и сборка полотен. Отдельный резерв времени предусмотрите на набор прочности бетона и настройку автоматики.

Таблица: ориентировочная смета основных материалов

Инструменты и материалы: что пригодится

Для изготовления ворот понадобятся сварочный аппарат, углошлифовальная машина, болгарка, уровень, рулетка, дрель и набор ключей. Рекомендуется также иметь домкрат для фиксации створок при регулировке петель и гидравлический пресс при необходимости правки труб.

Не забудьте средства индивидуальной защиты: перчатки, щиток, защитные очки и маску при сварке. Качественные расходники и инструмент экономят время и дают более аккуратный результат по сравнению с дешёвыми аналогами.

Личный опыт: несколько практических советов

Когда я устанавливал ворота на дачном участке, основная ошибка была в недооценке ветровой нагрузки. Первая пара створок оказалась слишком лёгкой и при сильном ветре створки «звенели» и дергались. Решение — добавить вертикальные ребра жёсткости и усилить петли, что сразу уменьшило проблему.

Еще один момент — правильная настройка силы мотора. В спешке я увеличил силу до максимума, и ворота слишком резко закрывались. После уменьшения силы и настройки плавной остановки эксплуатация стала комфортнее и безопаснее для авто и людей.

Подводя итог: ключевые шаги для успешного проекта

Главное — тщательная подготовка: точные замеры, продуманный фундамент, корректный выбор материалов и автоматики. Не экономьте на опорах и петлях, а автоматику выбирайте с небольшим запасом по параметрам. Это обеспечит долговечность и комфорт в эксплуатации.

В работе над воротами важна последовательность: проект, фундамент, каркас, заполнение, фурнитура, автоматика и пусконаладка. При аккуратном подходе и соблюдении технологий вы получите надёжную и удобную систему, которая прослужит долго и станет украшением участка.
