Роллетные ворота стали популярным выбором для владельцев частных гаражей: они компактны, удобны и смотрятся аккуратно. В этой статье подробно разберём, как подойти к проекту от планирования до монтажа, какие материалы и инструменты потребуются, а также на что обратить внимание при установке привода и обеспечении безопасности.
Источник: ramenskoe.automaticheskie-vorota.ru Почему роллеты подходят для гаража

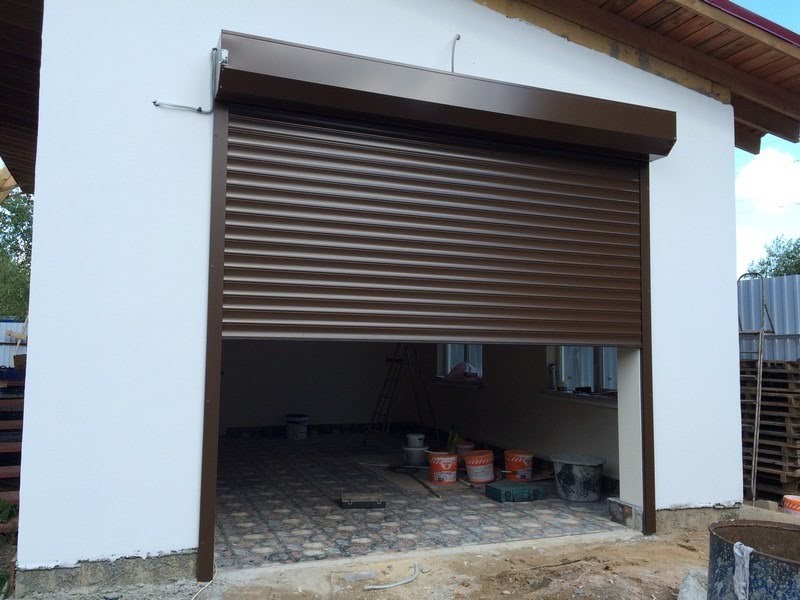

Роллетные ворота экономят место, потому что полотно сворачивается в короб и не отходит от фасада. Это удобно на узких подъездах или при парковке прямо перед гаражом, когда распашные створки мешают.
К тому же роллеты дают достойную защиту от несанкционированного доступа и погодных факторов. Современные алюминиевые или стальные ламели с утеплением позволяют избежать промерзания и снижают потерю тепла в тёплых помещениях.
Конструкция и основные элементы роллетных ворот
Типичная конструкция включает полотно из ламелей, направляющие, короб для намотки, низовой профиль и установленный привод. Каждый элемент влияет на надёжность и удобство эксплуатации.
Ламели бывают профильными, с пенным заполнителем или без, различаются по ширине и толщине. Для гаража чаще выбирают ламели с пенным наполнителем: они легче, прочнее и лучше удерживают тепло.
Ламели и их характеристики
Алюминиевые ламели легче стальных и не подвержены коррозии, они также позволяют делать более лёгкий привод. Стальные ламели прочнее, но тяжелее и требуют качественной антикоррозийной обработки.
При выборе обратите внимание на толщину стенки, наличие утеплителя и тип замкового соединения ламелей. Эти параметры влияют на шум при работе и срок службы полотна.
Короб, ось и направляющие
Короб монтируется в верхней части проёма и защищает намотанное полотно. Его размеры зависят от высоты ворот и диаметра намотки, поэтому при проектировании нужно заложить запас по месту.
Направляющие обеспечивают стабильное движение полотна и его фиксацию в проёме. Они должны быть жёсткими и ровными, иначе возможен перекос и ускоренный износ ламелей.
Привод и механизмы безопасности
Привод может быть трубчатым, устанавливаемым внутри вала, или боковым. Для гаража удобнее трубчатый привод: он компактнее и надёжнее. Важно, чтобы привод имел встроенные концевые выключатели и возможность ручного разблокирования.
Системы безопасности включают фотоэлементы и механические упоры, которые предотвращают зажатие людей и транспорта. Для автоматизированной системы такие датчики обязательны, их отсутствие повышает риск травм и повреждений.
Источник: vorota-auto.ru Планирование и точные замеры
Проект начинается с замеров проёма: ширина, высота, боковые зазоры и высота перемычки над проёмом. Ошибки на этой стадии приведут к неправильному изготовлению полотна или невозможности установки короба.
Также измерьте ровность откосов и пола, наличие перекосов в стенах, ширину фасада по месту установки. Небольшие наклоны потребуют корректировки направляющих и подкладок.
Ниже таблица с типичными допусками, которые стоит учитывать при заказе или изготовлении ворот:
| Параметр | Рекомендованное значение | Комментарий |
|---|---|---|
| Свободная ширина проёма | +10–20 мм | Запас на монтаж направляющих и уплотнения |
| Высота проёма | +10–30 мм | Учитывайте короб и диаметр намотки |
| Боковой зазор | не менее 80 мм | Для установки направляющей и крепления |
| Высота перемычки | зависит от высоты ворот | Минимум 200–300 мм для короба малого диаметра |
Необходимые инструменты и материалы
Соберите полный набор инструментов заранее: дрель, уровень, измерительная рулетка, сварочный аппарат (при необходимости), набор ключей и торцовочная пила. Для точной резки ламелей желательно иметь роликовый нож или стационарную пилу с тонким диском.
Материалы включают ламели, направляющие, короб, вал с осью, ремень или трос (если применимо), привод и комплект уплотнений. Дополнительно потребуются анкеры, саморезы по металлу и герметик.
- Основные инструменты: дрель, перфоратор, уровень, рулетка.
- Для металлоконструкций: сварка, болгарка, набор наждаков.
- Финиш и монтаж: герметик, монтажная пена, антикоррозийные средства.
Ниже примерная таблица затрат по материалам, ориентируйтесь по местным ценам и конкретным моделям:
| Статья | Ориентировочная цена |
|---|---|
| Ламели (за м2, с утеплителем) | 1500–3000 ₽ |
| Привод трубчатый | 18 000–60 000 ₽ |
| Короб и направляющие | 8 000–20 000 ₽ |
| Уплотнения, аксессуары, крепёж | 2 000–6 000 ₽ |
Пошаговый алгоритм изготовления и монтажа
Ниже описан рабочий порядок, подходящий для стандартного гаражного проёма. Перед началом убедитесь, что все детали и крепёж соответствуют размерам.
Решите, будете ли вы готовить всё самостоятельно или закажете изготовление полотна у производителя. Многие производители продают комплект ламелей на размер, что ускоряет процесс.
Источник: avatars.mds.yandex.net Шаг 1. Подготовка проёма и разметка
Очищаем проём от старых элементов, ровняем поверхности и удаляем выступы. Разметка выполняется с учётом боковых зазоров и места под короб.
Особое внимание уделите высоте перемычки: от неё зависит диаметр намотки и тип короба. Если перемычка низкая, потребуется короб увеличенного диаметра или установка боковых направляющих с меньшим радиусом.
Шаг 2. Изготовление и монтаж направляющих
Направляющие фиксируются вдоль откосов строго вертикально. Используйте строительный уровень и временные клинья, чтобы исключить перекосы при креплении.
Крепёж выбирается в зависимости от материала стены: анкеры в бетон, дюбеля в кирпич. Расстояние между креплениями не должно превышать рекомендованное производителем, обычно 50–60 см.
Шаг 3. Сборка короба и вала
Короб собирается в соответствии с диаметром намотки и устанавливается на временные кронштейны. Вал монтируется в подшипниках и проверяется на лёгкое вращение без люфтов.
Если применяете ручной механизм, на вал устанавливают пружины или контрбаланс. Для автоматического привода вал должен иметь посадочное место для двигателя и шпонку для передачи крутящего момента.
Шаг 4. Установка полотна
Полотно аккуратно навивают на вал и проверяют равномерность намотки. Первые обороты делайте вручную и фиксируйте систему, чтобы ламели не перекручивались.
Важно следить за зазором между полотном и направляющими: он должен быть минимальным, но не препятствовать свободному ходу. Наклейте уплотнения в нижней части и по бокам для уменьшения продувания.
Шаг 5. Монтаж привода и настройка концевых выключателей
Привод фиксируется на валу согласно инструкции производителя, участок монтажа должен быть ровным и надёжным. Проверьте направление вращения, прежде чем полностью закреплять мотор.
Настройка концевых выключателей и ограничителей хода выполняется тщательно: они определяют верхнюю и нижнюю точки закрытия и открытия. Неправильная настройка может привести к деформации ламелей или травмам.
Шаг 6. Электрика, безопасность и пуско-наладка
Прокладка электропроводки выполняется в соответствии с нормами, с установкой автоматического выключателя и УЗО. Для комфортного управления добавьте радиопульт и клавишный выключатель внутри гаража.
Установите фотоэлементы и боковые датчики безопасности. Проверьте ручной разблокиратор привода и протестируйте работу ворот в различных режимах, наблюдая за шумом и плавностью хода.
Особенности установки привода и электробезопасность
При подключении привода важно выдержать кабельную трассу отдельно от других устройств и использовать заземление. Электромонтаж должен отвечать требованиям по напряжению и защите от короткого замыкания.
Дистанционное управление и датчики должны быть настроены так, чтобы при встрече с препятствием ворота автоматически разворачивались. Это снижает риск повреждения автомобиля и травм.
Источник: avatars.mds.yandex.net Уплотнения, утепление и отделка
Уплотнители по периметру уменьшают продувание и защищают от попадания влаги. Внизу устанавливают гибкий нижний профиль, который герметично примыкает к порогу.
Если в гараже требуется поддерживать температуру, используйте ламели с пенным наполнителем и прокладки в коробе. Отделка короба краской или профлистом придаст аккуратный внешний вид и защитит металл от коррозии.
Обслуживание и частые неисправности
Регулярная проверка направляющих, смазка роликов и инспекция пружин продлевают срок службы ворот. Рекомендуется проводить визуальный осмотр раз в полгода и промывать направляющие от гранул пыли и грязи.
Частые проблемы включают провисание полотна, износ пружин и проблемы с электроприводом. В большинстве случаев раннее обнаружение неисправности позволяет избежать дорогого ремонта.
Распространённые ошибки при самостоятельной установке
Одной из самых распространённых ошибок является неправильная разметка и недостаток боковых зазоров. Это приводит к заеданию полотна и ускоренному износу направляющих.
Ещё одна типичная ошибка — выбор слишком слабого привода для тяжёлого полотна. Это вызывает перегрев, срабатывание защиты и неустойчивую работу ворот.
- Неправильная настройка концевых выключателей — ворота ударяются в короб.
- Игнорирование уплотнений — продувание и коррозия нижних ламелей.
- Крепление направляющих на слабые анкеры — перекос и поломка.
Оценка времени и бюджета проекта
Сроки зависят от подготовки, наличия готового полотна и опыта. В среднем самостоятельная установка занимает от двух до пяти дней для одного человека с помощником, если нет сложных сварочных работ.
Бюджет сильно варьируется: минимальный набор материалов для простых ворот может уложиться в 30–40 тысяч рублей, а с качественным автоматическим приводом и топовыми ламелями сумма вырастает до 100 тысяч и выше.
| Этап | Время | Ориентировочная стоимость |
|---|---|---|
| Подготовка и разметка | 0,5–1 день | 10–1000 ₽ |
| Монтаж направляющих | 1 день | 2000–8000 ₽ |
| Установка короба и вала | 0,5–1 день | 5000–15 000 ₽ |
| Привод и пуско-наладка | 0,5–1 день | 18 000–60 000 ₽ |
Личный опыт: что я заметил при монтаже
Когда я впервые ставил роллеты в своём гараже, я недооценил важность ровной установки направляющих. Минутная проверка уровня сэкономила бы мне несколько часов подгонки и переживаний.
Также я убедился, что лучше заранее подобрать привод с запасом мощности. Экономия на моторе обернулась тем, что мне пришлось менять его через пару лет: он просто не справлялся с массой полотна после снега и льда.
Источник: zaboryprofi.ru Советы перед началом работ
Если вы сомневаетесь в электромонтаже или подъёме тяжёлых деталей, лучше привлечь специалиста. Роллеты — это сочетание механики и электричества, ошибки в установке могут привести к травмам или поломкам.
Закажите замеры и расчёт в нескольких местах, сравните цены на ламели и приводы, но не экономьте на крепёжных элементах и системе безопасности. Правильный подход сэкономит время и деньги в эксплуатации.
Роллетные ворота для гаража своими руками — задача выполнимая, если подойти к ней планомерно: сделать точные замеры, подобрать подходящие материалы и придерживаться безопасных монтажных практик. Если вы готовы тратить время и внимание на детали, результат порадует функциональностью и аккуратным внешним видом.
