Складные ворота для гаража можно сделать так, чтобы они выглядели аккуратно, служили долго и не разорили хозяина. В этой статье я подробно пройдусь по выбору конструкции, материалам, инструментам и поэтапной сборке, поделюсь собственным опытом и дам советы по безопасности и обслуживанию. Если вы готовы работать грунтованной краской и болгаркой, то в конце получите дверь, которая откроется плавно и будет радовать глаз.
Почему складные ворота могут быть лучшим решением для гаража

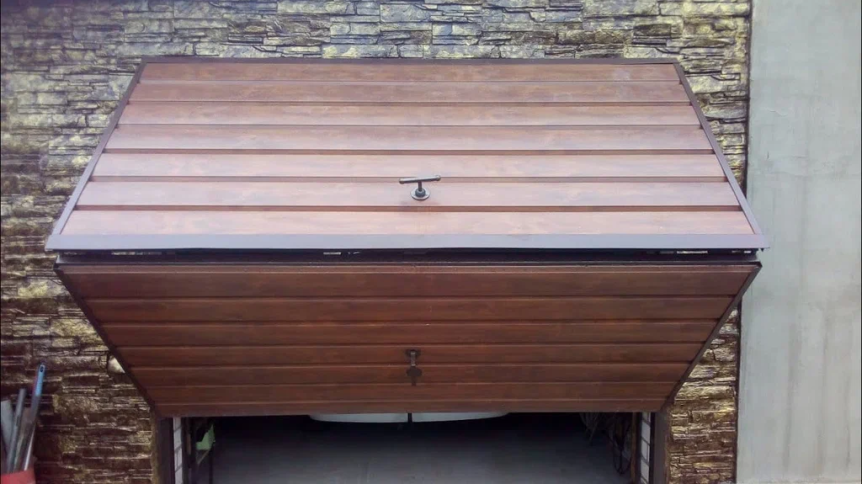

Источник: avatars.mds.yandex.net Складные ворота экономят полезное пространство перед и внутри гаража, поскольку при открывании панели складываются компактно. Это удобно в плотной застройке, когда подъезд к гаражу ограничен, или когда нужно оставить машину у дверного проема.
Кроме того, такие ворота дают гибкость в выборе материалов и дизайна: можно сделать легкую конструкцию из алюминия и сэндвич-панелей или более бюджетный вариант из дерева и фанеры. При правильном расчете и исполнении они хорошо изолируют тепло и защищают от ветра и осадков.
Наконец, самостоятельное изготовление позволит сэкономить на работе и адаптировать ворота под собственные размеры и стиль. Важно учитывать, что проект потребует навыков столярки или металлоконструкций, и времени на отделку и регулировку.
Типы складных ворот и как выбрать подходящий
Под «складными воротами» обычно понимают конструкции, где полотна состоят из нескольких панелей, соединенных петлями, которые при открытии складываются. Существуют боковые складные ворота, похожие на гармошку, и вертикальные bi-fold двери, складывающиеся вверх.
Боковые ворота удобны, когда потолок гаража низкий, а верхнее пространство занято балками или светильниками. Они смещают полотна в сторону и обычно требуют верхней направляющей для роликов. Вертикальные блоки подходят при наличии прочной коробки и свободного потолочного пространства для складывания.
При выборе учитывайте проем, вес полотна, доступный набор инструментов и требуемую теплоизоляцию. Если вы не хотите работать с сильными пружинами, лучше выбрать систему с роликами и направляющим, где нет торсионных пружин высокой натяжки.
Основные элементы конструкции: из чего состоит складная дверь
Любая складная дверь состоит из рамной коробки, панелей, петель или шарниров, направляющих и фурнитуры — роликов, стопоров, замков. Дополнительно часто устанавливают уплотнения и отлив для защиты от влаги. Каждый элемент влияет на долговечность и удобство эксплуатации.
Каркас может быть сварным из профильной трубы или собранным на болтах из более тонкого профиля; панели — из фанеры, профильного листа, сэндвич-панелей или металлических листов. Выбор зависит от желаемого веса и теплоизоляции.
Фурнитура — это то, чему стоит уделить особое внимание: качественные петли и ролики обеспечат долгую и тихую работу. Экономия на роликах часто оборачивается скрипом и разбалтыванием уже через сезон.
Проектирование и замеры: что важно учесть
Точная разметка проема — ключ к тому, чтобы ворота легко закрывались и не заедали. Сначала измерьте ширину и высоту проема в трёх точках: внизу, посередине и вверху. Разница укажет на необходимость выравнивания коробки или подготовки фальшрамы.
Оставьте технологический зазор на монтаж и вентиляцию: по ширине обычно прибавляют 10-25 мм суммарно (по 5-12 мм с каждой стороны), по высоте — 15-30 мм, в зависимости от типа направляющих. Если планируете утепление и облицовку с толщиной, учитывайте это при расчёте панели.
Рассчитайте ширину одной панели: количество панелей выбирают исходя из желаемой компактности сложения. Чем больше панелей, тем уже каждая, но тем больше петель и точек износа. Для боковой гармошки практично делать панели 400–600 мм шириной.
Источник: i.ytimg.com Материалы и инструменты: что понадобится
Набор материалов зависит от выбранной схемы. Для металлического варианта понадобятся профильная труба для рам, листовой металл для облицовки или сэндвич-панели, петли и ролики, уплотнители и крепёж. Для деревянного — брусья, фанера или доска, влагостойкая пропитка и фурнитура.
Инструменты: болгарка, сварочный аппарат (или набор сверл и шуруповёрт), рулетка, уровень, струбцины, молоток и набор ключей. Для точной резки металла и сверления отверстий понадобятся соответствующие диски и сверла по металлу. Наличие пресса или верстака сильно упрощает работу с рамами.
Ниже приведена краткая таблица с основными материалами и их назначением.
| Материал | Назначение |
|---|---|
| Профильная труба 40×20, 60×40 | Рамы, стойки, усиление конструкции |
| Листовой металл или сэндвич-панели | Обшивка панелей, теплоизоляция |
| Петли, шарниры, ролики | Подвижные соединения и направляющие |
| Уплотнитель, резиновая лента | Герметизация по периметру |
| Антикоррозионная обработка, грунт, краска | Защита металла, финальная отделка |
Выбор фурнитуры: петли, ролики и направляющие
Для складных конструкций подходят шарнирные петли с минимальным люфтом и ролики на подшипниках для направляющих. Ролики лучше брать с наружным диаметром не менее 40 мм для увеличения ресурса и плавности хода. Подшипники обеспечат меньший износ и тихую работу.
Направляющая должна выдерживать суммарный вес панелей и иметь запас прочности. Для боковых систем лучше использовать верхнюю направляющую в виде рельса и нижние направляющие или направляющие штырьки, чтобы полотно не «гуляло» в ветреную погоду. Установите стопоры в крайних положениях.
Обратите внимание на антикоррозионное покрытие фурнитуры. Даже качественная сталь без защиты начинает ржаветь через сезон. Латунные или нержавеющие болты в местах крепления роликов уменьшают риск заедания и замены деталей.
Шаг за шагом: изготовление каркаса и панелей
Начинать лучше с изготовления основной рамы ворот. Если вы варите каркас из профильной трубы, сначала соберите «прямоугольник» на ровной поверхности, контролируя диагонали и углы уровнем и угольником. Это уменьшит перекосы при монтаже в проём.
Затем вырежьте внутренние перемычки и поперечины по шагу, соответствующему месту крепления петель и усилению. Для ворот высотой до 2,2 м достаточно поперечин через 400–600 мм, для больших высот — плотнее. Крепите перемычки сваркой или болтами в зависимости от навыков.
Панели можно делать съемными — это упростит замену при ремонте. Обшивку прикрепляют саморезами с пресс-шайбой или заклёпками, следя, чтобы крепёжные элементы не мешали закрыванию и не выступали внутрь гаража.
Монтаж петель и сборка полотен
Петли крепятся с шагом 300–500 мм, в зависимости от высоты панели и нагрузки. Непременно переверьте правильность оси шарнира: она должна обеспечивать простой складной ход без перекосов. Перед фиксацией нанесите смазку на детали, особенно если петли стальные и подвержены коррозии.
При сборке полотен соединяйте панели на ровной поверхности, фиксируя положения временными струбцинами. После сборки проверьте, как складываются панели между собой — должно получаться плотное и ровное сложение без зазоров. Если зазоры есть, подровняйте места крепления петель.
Направляющие и ролики: установка и регулировка
Установку направляющей проводят после монтажа рамы и примерки полотен. Верхняя направляющая должна быть закреплена строго по уровню, иначе ворота будут самопроизвольно закрываться или открываться. Используйте анкерные болты для крепления к бетонной перемычке или прочным монтажным кронштейнам.
Ролики устанавливаются на закладные пластины или корпуса, заранее проверенные на прочность. Отрегулируйте высоту и плотность вхождения ролика в рельс так, чтобы при ходьбе по направляющей не было люфтов и заеданий. Небольшая натяжка исключит «плавание» ворот при ветре.
Альтернатива пружинам: противовесы и облегчённые варианты
Торсионные пружины дают компактность и удобство, но требуют квалифицированной установки и периодической регулировки. Для самодельных ворот проще использовать противовесы или облегчённую конструкцию, где вес двери распределён по нескольким роликам.
Противовесы — это груз, подвешенный на тросе через блок к полотну. Такая система требует продуманного места для груза, но она безопаснее при отсутствии опыта работы со спиральными пружинами. Минус — потребность в свободном пространстве для груза.
Если хотите автоматизировать складные ворота, выбирайте привод с запасом мощности на 20–30% от рассчитанной нагрузки. Мотору будет сложнее справляться с перегрузками, поэтому лучше взять устройство с запасом, чем экономить и потом ремонтировать.
Источник: a1.drive-data.ru Установка в проём: практические советы
Перед монтажом очистите проём от мусора и проверьте прочность опорных стен. Если коробка имеет трещины или слабые точки, их лучше укрепить анкерными пластинами или залить цементным раствором. Нельзя монтировать направляющие в нестабильные основания.
Монтаж начинайте с рамы: временно зафиксируйте её клиньями, выровняйте вертикали и горизонтали уровнем, затем окончательно закрепите анкерными болтами. После установки проверьте свободу хода полотна при полностью собранной конструкции, прежде чем устанавливать уплотнители и декоративные элементы.
При закреплении фурнитуры проверяйте моменты затяжки болтов — пересильное усилие может деформировать детали, недостаточное — приведёт к люфтам. Зафиксируйте критичные соединения контргайками или фиксирующим герметиком.
Отделка, утепление и герметизация
Обшивка и утепление важны, если гараж используется как мастерская или нужно сохранять тепло. Внутрь каркаса можно уложить минеральную вату или пенопласт и закрыть их влагостойкой пленкой. При этом не забывайте о пароизоляции со стороны помещения.
Уплотнители устанавливают по периметру коробки и в местах стыка панелей. Резиновый кант или EPDM-лента обеспечат хорошую герметичность и снизят шум. Внизу поставьте отлив и порог с уплотнителем, чтобы вода не проникала в гараж во время дождя.
Финальная покраска требует предварительной антикоррозионной обработки: шлифовка, грунтовка и двукратное покрытие эмалью или лаком. Для наружных металлических поверхностей лучше выбирать полиуретановые или эпоксидные покрытия, устойчивые к УФ и температурным колебаниям.
Автоматизация: выбор привода и безопасность
Если вы планируете установить автоматический привод, обратите внимание на тип управления: радиоуправление, GSM-модуль или интеграция в «умный дом». Для складных ворот подходят двигатели с линейным приводом или редукторные приводы, рассчитанные на движение в горизонтальном направлении и с возможностью регулировки усилия.
Безопасность при автоматизации — первоочередное требование. Обязательно установите фотоэлементы, чувствительные к прикосновению профили или контакты по периметру, которые остановят движение при препятствии. Также полезна функция антиобжима и ограничение по току привода.
Помните, что электроника требует места для размещения блока управления и защиты от атмосферного воздействия; место установки блока должно быть сухим и доступным для обслуживания. При выборе привода учитывайте периодические пиковые нагрузки и делайте запас мощности.
Типичные ошибки при самостоятельной сборке и как их избежать
Частая ошибка — неточный замер проёма и игнорирование технологических зазоров. Это приводит к тому, что дверь плохо закрывается или заедает, и исправить это на месте уже сложнее. Всегда измеряйте минимум три раза и учитывайте отделку.
Другая ошибка — экономия на фурнитуре. Дешёвые ролики и петли быстро износятся и приведут к дополнительным затратам. Лучше сразу поставить качественные элементы с гарантией и антикоррозийным покрытием.
Также не пытайтесь натягивать торсионные пружины без опыта. Это опасно и может закончиться травмой. Если в проекте такие пружины предусмотрены, рационально либо приглашать профессионала, либо выбрать альтернативную систему противовесов.
Обслуживание: что и как часто проверять
Регулярный осмотр фурнитуры продлит срок службы ворот. Раз в 6 месяцев проверяйте состояние роликов, петель, натяжение тросов и герметичность уплотнений. Смазывайте подвижные элементы специальной смазкой по металлу, избегая обычных машинных масел, которые притягивают пыль.
При появлении зазоров или скрипов не откладывайте регулировку: мелкие корректировки легче и дешевле, чем замена изношенных элементов. Если ворота чувствуют вибрацию при ходьбе, проверьте крепления направляющей и состояние подшипников роликов.
Очищайте нижнюю часть от мусора и снега в зимний период, чтобы избежать застреваний и деформаций. В случае автоматизации — проверяйте работу датчиков и стопоров не реже раза в год.
Пример из практики: как я делал ворота-гармошку в своём гараже
Когда я решил сделать складные ворота для собственного гаража, ездил по рынкам за материалами и сравнивал предложения по роликам и петлям. Выяснилось, что приличная фурнитура стоит примерно столько же, сколько одна услуга по монтажу, но зато дает гарантию спокойствия.
Я выбрал боковую гармошку из четырёх панелей по 500 мм, сделанную из профильной трубы и облицованную оцинкованным листом с внутренним утеплением пенопластом. Самая большая трудность оказалась в выравнивании верхней направляющей — пришлось снять старую перемычку и заложить под неё металлическую шину.
В результате ворота работают тихо, ветрозащитная лента держит тепло, и я могу открывать их даже в сильный ветер без риска того, что полотно будет биться о косяк. На всю работу ушло несколько выходных и порядка месяца в свободное время на покраску и регулировку.
Источник: i.ytimg.com Оценка стоимости и примерный бюджет
Бюджет проекта сильно варьируется в зависимости от выбранных материалов и фурнитуры. Простой деревянный вариант обойдётся дешевле, металл с сэндвич-панелями и автоматикой — дороже. Ниже приведён ориентировочный список расходов, который поможет составить смету.
- Профильная труба и сварка — от 8 000 до 25 000 руб.
- Обшивка (металл, сэндвич) — от 6 000 до 30 000 руб.
- Фурнитура (ролики, петли, направляющая) — от 4 000 до 20 000 руб.
- Уплотнители, краска, крепёж — от 2 000 до 8 000 руб.
- Автоматика — от 10 000 до 60 000 руб.
В сумме минимальный самодельный проект можно уложить в 20–30 тысяч рублей при условии использования недорогих материалов, а качественный металлический вариант с автоматикой будет стоить от 60–80 тысяч и выше.
Советы по безопасности при работе
Работайте в перчатках и защитных очках, особенно при резке металла и болгарке. Сварочные работы требуют маски и защитной одежды. Никогда не работайте с натянутыми пружинами без помощника и без подходящего инструмента.
При подъёме тяжёлых элементов используйте вспомогательные приспособления: тележку, веревочные блоки или помощь второго человека. Никогда не стойте под подвешенной рамой и не допускайте детей в зону работы. Лучше потратить время на подготовку и сделать все спокойно.
Если есть сомнения в отдельных этапах, например установка торсионной пружины или электромонтаж, разумнее пригласить специалиста. Экономия на безопасности может привести к гораздо большим затратам потом.
Детализация типичных размеров и зазоров
Для удобства монтажа приведу ориентиры: зазор по бокам 8–12 мм с каждой стороны, по верху 15–25 мм. Эти цифры подходят для большинства схем и учитывают тепловое расширение и эксплуатационные колебания. При нестандартной облицовке или утеплении зазоры необходимо увеличить.
Ширина панели при гармошке обычно 400–600 мм. Если проём очень широкий, лучше увеличить количество панелей, чтобы облегчить каждую из них и уменьшить нагрузку на петли. Высота панели равна высоте проёма минус зазор сверху и снизу.
Если вы используете ролики, проследите, чтобы ось ролика располагалась в 5–10 мм от внешней плоскости короба — это обеспечит плотное прижатие панелей в закрытом состоянии и уменьшит шум от ветра.
Варианты дизайна и внешней отделки
Обшивка может имитировать дерево, быть металлической или выполнена в стиле минимализма с ровной покраской. Сэндвич-панели дают ровную поверхность и привычный «гаражный» вид, а фанера или вагонка придают теплоту и деревенский шарм.
Можно комбинировать материалы: внутренняя сторона — утеплённая панель, наружная — декоративный лист с текстурой. Подсветка по периметру и встроенные ручки из нержавейки добавят удобства и стиля. Главное — выдерживать единый визуальный ряд с фасадом дома.
Для сохранения цвета выберите стойкие краски и лаки, а для металлических элементов — порошковую покраску или полиуретановые составы. Они дольше сохраняют внешний вид и меньше требуют обслуживания.
Источник: i.ytimg.com Когда стоит обратиться к профессионалу
Если проём имеет сложную геометрию, стены не ровные или вы планируете установить торсионную пружину и полноценную автоматику, лучше доверить эти этапы профессионалу. Опытный мастер оперативно определит слабые места в коробе и предложит решения для долговечной установки.
Также стоит привлечь специалиста для проведения электрических работ — подключение автоматики и заземления требует знаний стандартов электробезопасности. Правильно выполненная электрика исключит риск возгорания и снизит вероятность поломки автоматики.
Тем не менее, большинство операций по изготовлению рам и облицовке можно выполнить самостоятельно, если тщательно следовать инструкции и не торопиться при сборке.
Складные ворота — хороший компромисс между функциональностью и эстетикой. При правильном подходе вы получите надёжную конструкцию, адаптированную под ваш гараж и образ жизни. Работайте аккуратно, планируйте бюджет и время, и результат оправдает вложенные усилия и терпение.
