Секционные ворота стали стандартом для гаражей, складов и коммерческих проемов. Они удобны, экономят место и хорошо изолируют, но для долгой безотказной работы важна качественная установка. В этой статье я подробно расскажу, как подготовиться к монтажу, какие узлы требуют особого внимания и на что обратить внимание при регулировке и подключении автоматики.

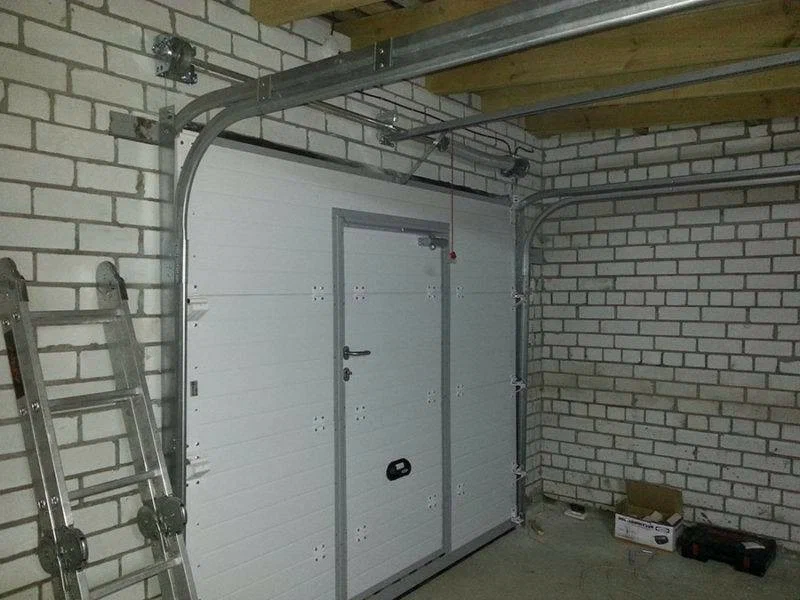

Источник: avatars.mds.yandex.net Почему секционные ворота — популярный выбор и какие нюансы знать заранее
Секционные конструкции состоят из горизонтальных панелей, которые движутся по направляющим и собираются в пролет, когда ворота поднимаются. Такая компоновка позволяет экономить внутреннее пространство и создавать плотный теплоизоляционный барьер.
Однако преимущества работают только при правильной установке. Неправильная разметка, неправильно подобранные пружины или игнорирование требования к жесткости проема приводят к быстрому износу, перекосу полотна и проблемам с автоматикой.
Основные элементы конструкции: что нужно знать о деталях
Чтобы качественно выполнить монтаж, важно понимать назначение каждой детали. Панели, направляющие, пружинный механизм, ролики и фурнитура — все эти элементы работают как единая система.
Ниже я разберу ключевые компоненты и их особенности, чтобы вы могли оценить, что стоит проверить до начала работ.
Панели и утеплитель
Панели обычно изготавливают из сэндвич-панелей с наружным и внутренним стальным листом и внутренним слоем пенополиуретана. Толщина панели влияет на тепло- и звукоизоляцию, а также на вес полотна.
При выборе учитывайте условия эксплуатации: для холодного гаража лучше панели с более плотным утеплителем и хорошей плотностью стыков.
Направляющие и ролики
Направляющие бывают вертикальные, горизонтальные и верхние с криволинейным переходом. Качество стали и точность прокатки влияют на плавность хода ворот и износ роликов. Некачественные направляющие создают заедания и ускоряют разрушение уплотнений.
Ролики с подшипниками легче двигаются при тяжелом полотне и снижают нагрузку на пружины. При осмотре обращайте внимание на отсутствие люфта и коррозию.
Пружины и системы противовеса
Секции уравновешиваются либо торсионными, либо растяжными пружинами. Торсионные пружины располагаются над проемом и обеспечивают более точную регулировку, растяжные фиксируются по бокам и проще в конструкции, но требуют больше места.
Правильный подбор усилия пружин критически важен. Слишком тугая пружина утяжеляет привод и ускоряет износ, слишком слабая — не удерживает ворота, что опасно при эксплуатации.
Фурнитура и элементы безопасности
Замки, ручки, направляющие для тросов, ограничители хода и предохранительные устройства — все это влияет на простоту эксплуатации и безопасность. Современные системы дополнены тормозами, ограничителями разрыва троса и краш-датчиками для автоматики.
Наличие защитных элементов особенно важно при установке в жилых зонах, где возможны дети и животные возле ворот.

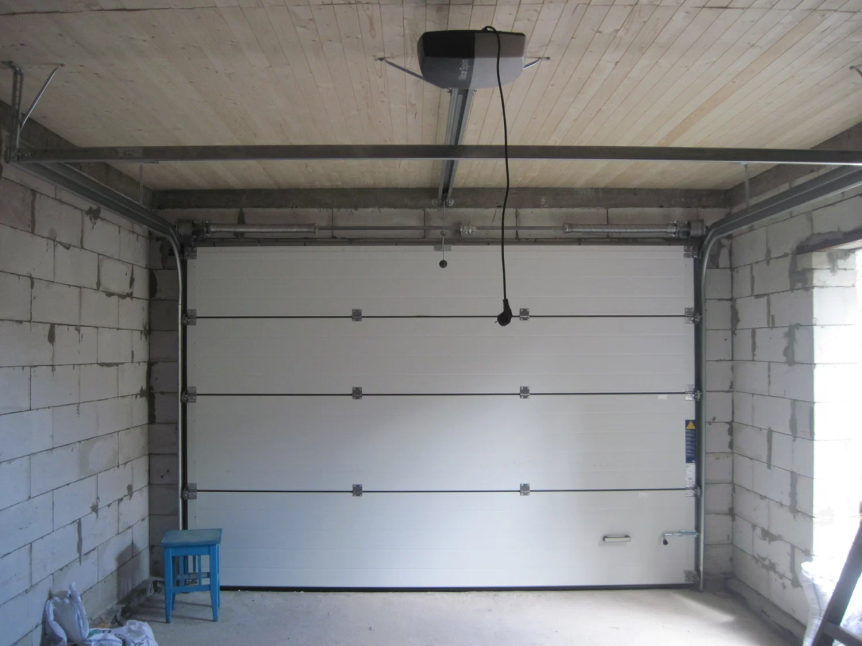

Источник: navesm.ru Подготовка к установке: измерения, проем и инструменты
Точная подготовка экономит часы работы и сотни рублей на исправление ошибок. Перед монтажом необходимо оценить геометрию проема, состояние стен и потолка, а также наличие электропитания.
Проведу по шагам, что лучше измерить и проверить до начала работ, и какие инструменты подготовить.
Измерения проема
Снимите три ключевых размера: ширину проема внизу, ширину вверху и высоту проема. Также измерьте диагонали, чтобы выявить перекос. Малейший перекос в стенах приведет к проблемам при установке направляющих.
Важно проверить ровность откосов и наличие выступающих элементов, которые могут мешать установке направляющих или блоков пружин.
Оценка несущих конструкций
Направляющие крепятся к стенам и потолку, и эти поверхности должны выдерживать нагрузку. Если стены тонкие или из пустотелого материала, потребуется дополнительное усиление монтажных зон.
Проверьте наличие горизонтальных перемычек или предусмотрите монтаж дополнительной монтажной пластины, которую лучше закрепить в прочных местах.
Необходимые инструменты и материалы
Список базовых инструментов: перфоратор, уровень 2 м, рулетка, набор ключей, пассатижи, угловая шлифовальная машина, дрель, набор сверл по металлу, киянка и лестница. Также понадобятся крепежные элементы, монтажная пена и антикоррозионные средства.
Если планируется установка привода, приготовьте инструмент для электромонтажа и кабель подходящего сечения. Количество крепежа и расходные материалы уточняйте по инструкции производителя ворот.
Пошаговая инструкция по монтажу
Дальше пройдемся по этапам установки от разметки до проверки всех механизмов. Я опишу типичный порядок работ, который применим к большинству секционных конструкций.
Каждый этап сопровождается рекомендациями, что стоит проверить и как избежать типичных ошибок.
Шаг 1. Разметка и подготовка опор
Нанесите линию верхнего уровня, от которой будет зависеть положение направляющих. Убедитесь, что отметки симметричны по обеим сторонам проема. Ошибка на миллиметр вверху легко перерастает в заметный перекос при закрывании ворот.
Если требуется монтаж монтажной пластины, закрепите ее плотно и выровняйте. Все болты должны заходить в прочные основания, и никакие крепления не должны работать в пустотах.
Шаг 2. Установка вертикальных направляющих
Вертикальные направляющие монтируют по разметке, соблюдая строго вертикальное положение. Шаг крепления обычно 300-400 мм, но ориентируйтесь на инструкцию производителя и состояние стены.
После установки направляющих проверьте их параллельность. Любой перекос усложнит дальнейшую сборку панелей и быстро износит ролики.
Шаг 3. Монтаж верхних направляющих и кронштейнов
Закрепите кронштейны для верхней части направляющих, убедитесь в точности углового перехода. При неправильной высоте верхних кронштейнов воротному полотну будет некуда «складываться» в проеме.
Подготовьте пространство для пружинного вала, если выбран торсионный тип. Крепления вала должны быть жесткими и без люфтов.
Шаг 4. Установка первой секции и последующих панелей
Начните с нижней секции — ее положение определяет ровность всего полотна. Проверьте горизонтальность и симметрию по отношению к косякам. Нижняя панель должна плотно прилегать к порогу и не иметь видимых зазоров.
Устанавливая последующие панели, следите за правильным содружеством замков и защелок между секциями. Ролики должны свободно ходить в направляющих, но без большого люфта.
Шаг 5. Установка пружин и тросов
Монтаж пружин — один из самых ответственных этапов, он требует аккуратности и знания пропорций. Точная намотка и соблюдение числа оборотов обеспечивают правильный баланс ворот.
Тросы следует натягивать по инструкции, избегая перекосов и переплетений. Проверьте, что концы тросов надежно закреплены в местах крепления и защищены от перетирания.
Шаг 6. Монтаж фурнитуры, замка и уплотнений
Установите ручки, замки и уплотнители. Нижнее уплотнение должно плотно прижиматься к порогу, вертикальные — к откосам. Некачественные уплотнения быстро теряют свойства и пропускают холод, пыль и влагу.
Проверьте правильность работы замка, плавность движения ручек и отсутствие трения об уплотнения при закрывании полотна.
Шаг 7. Финальная проверка и смазка
Пройдитесь по всем креплениям и подтяните болты. Смазка точек трения роликов и направляющих увеличит срок службы и снизит шум при работе. Не используйте агрессивные смазочные материалы, выбирайте рекомендованные средства на основе силикона или лития.
Заключительная проверка включается в тест открытия и закрытия ворот вручную. Полотно должно ходить плавно, без ударов и провалов.
Источник: i.ytimg.com Балансировка и регулировка: как добиться плавной работы
После монтажа основная задача — довести баланс и натяжение пружин до правильного состояния. Правильно сбалансированные ворота легко поднимаются на одну-две руки и удерживаются в любом положении.
Ниже приведены ключевые моменты регулировки, которые я использую при сдаче работ.
Как проверить баланс вручную
Откройте ворота наполовину и отпустите. Если ворота остаются на месте, баланс хороший. Если опускаются или поднимаются — требуется регулировка.
При настройке торсионных пружин меняют число витков или используют регулировочные механизмы. Для растяжных пружин корректируют их длину и точку крепления.
Регулировка направляющих и роликов
Если при движении возникают заедания, проверьте сопряжение роликов с направляющими. Маленький наклон ролика быстро приводит к стачиванию боковых кромок панели и шуму при движении.
Исправить проблему можно путем подведения или отведения монтажных кронштейнов, но при сильном износе направляющих их лучше заменить.
Подключение привода и настройка безопасности
Автоматический привод упрощает эксплуатацию, но требует грамотного подключения и настройки. Важно не только установить мотор, но и настроить конечные позиции, датчики препятствий и систему аварийного разблокирования.
Расскажу о порядке работ при подключении автоматики и основных настройках.
Выбор типа привода
Существуют валы с мотором, секционные приводы с ремнем и боковые тяги для легких ворот. Выбор зависит от веса полотна, интенсивности использования и конфигурации проема.
Для интенсивной эксплуатации и больших проемов лучше выбирать мощные приводы со встроенным тормозом и защитой от перегрузки.
Подключение и настройка
Мотор устанавливают согласно инструкции производителя, крепят редуктор к валу и регулируют концевые выключатели. Настройка хода должна учитывать плотность прилегания панелей к уплотнениям и силу, необходимую для преодоления трения.
Датчики безопасности и фотоэлементы ставят на уровне 50-100 см от пола, чтобы система своевременно реагировала на препятствия в проеме.
Режимы работы и тестирование
После установки проведите не менее 20 циклов открытия/закрытия в присутствии оператора. Это выявит нестабильные режимы, подтянет зацепления и покажет необходимость дополнительной смазки.
Проверьте работу ручного разблокирования в случае отключения электричества. Механизм должен быть доступен и прост в использовании.
Источник: i.ytimg.com Техническое обслуживание: что делать регулярно
Регулярный уход продлевает срок службы ворот и уменьшает риск аварийных ситуаций. Я советую плановое обслуживание не реже двух раз в год, лучше перед зимой и после тяжелого сезона.
Ниже — простой план обслуживания, который легко соблюдать и который даст заметный эффект.
Ежемесячные и сезонные проверки
Раз в месяц осматривайте крепления, ролики и видимые тросы на предмет износа и коррозии. Сезонные работы включают смазку подшипников и проверку уплотнений на предмет трещин и утраты эластичности.
Особое внимание уделяйте пружинам: признаки усталости — трещины, изменение цвета покрытия или утрата упругости. При сомнениях лучше заменить пружины заранее.
Когда вызывать специалиста
Если вы заметили скрип, существенный перекос, обрыв пружины или существенное ухудшение герметичности, не пытайтесь исправлять это в одиночку без опыта. Ремонт элементов противовеса и сложных узлов требует специальных навыков и инструмента.
Профессионал быстро определит источник проблемы и предложит замену узлов или регулировку, что часто дешевле, чем попытки самостоятельного ремонта.
Типичные ошибки при установке и способы их избежать
Ниже перечислены распространенные ошибки, которые я видел на объектах. Их знание поможет избежать лишних затрат и переделок.
Кратко опишу проблему и конкретное решение для каждой ситуации.
- Неправильная разметка. Проблема: перекос полотна. Решение: строгая проверка уровнем, корректировка креплений направляющих перед установкой секций.
- Слабые крепления в пустотелой стене. Проблема: вырывание болтов. Решение: установка металлической монтажной пластины или использование химических анкеров с распространением нагрузки.
- Неправильно подобранные пружины. Проблема: ворота не держатся в любом положении. Решение: подбор по весу полотна и длине пружины или замена на более точную систему.
- Игнорирование уплотнений. Проблема: сквозняки и влага. Решение: установка качественных резиновых уплотнений и проверка их притирания при закрытии.
Источник: yandex-images.clstorage.net Стоимость работ и примерные сроки монтажа
Цена монтажа зависит от сложности проема, типа ворот, необходимости усиления проема и подключения автоматики. Для типичного гаражного проема работы занимают от одного до трех дней.
Ниже приведена ориентировочная таблица материалов и работ, чтобы составить представление о бюджетах. Цены указаны в условных единицах и требуют уточнения по региону и поставщикам.
| Элемент | Ориентировочная стоимость | Комментарий |
|---|---|---|
| Секционные ворота (панели + фурнитура) | от 80 000 | Зависит от размера и утепления |
| Монтажные работы | от 8 000 до 25 000 | Зависит от сложности проема и региона |
| Автоматика | от 15 000 | Зависит от мощности и функций |
| Дополнительные работы (усиление проема) | от 5 000 | При необходимости монтажа монтажных пластин |
Частые неисправности и быстрые методы диагностики
Понимание типичных поломок поможет сэкономить время и деньги. Здесь перечислены распространенные неисправности и базовые шаги для диагностики до вызова мастера.
При каждой неисправности сначала оцените безопасность — отключите питание и при необходимости заблокируйте полотно.
Ворота не поднимаются или падают
Частая причина — износ или обрыв пружин, неправильно натянутые тросы, либо поломка в приводе. Понять источник можно по звукам: треск и резкий спад свидетельствуют о пружине, а щелчки и отсутствие реакции — о моторе.
Ни в коем случае не пытайтесь заменить пружину без опыта работы с контрприжимами и фиксирующими инструментами.
Шум при движении и заедания
Шум обычно связан с износом роликов или загрязнением направляющих. Очистите и смажьте узлы, проверьте ролики на люфт и износ. При необходимости замените ролик или направляющую.
Иногда шум вызывает люфт в креплениях — проверьте и подтяните болты.
Источник: oooaver.com Проверочный чек-лист перед сдачей работ
Ниже приведен краткий перечень действий, которые обязательно должны быть выполнены перед тем, как вы посчитаете работу завершенной. Он пригодится и при самостоятельном монтаже, и при контроле подрядчика.
Проверьте каждый пункт, чтобы убедиться в надежности и безопасности ворот.
- Проверена ровность направляющих и отсутствие перекосов.
- Пружины сбалансированы, ворота держатся в любом положении.
- Все крепежные элементы затянуты, отсутствуют незакрепленные детали.
- Смазаны ролики и подшипники согласно рекомендациям.
- Установлены и проверены датчики безопасности и фотоэлементы.
- Проверена работа замка и ручек, уплотнения плотно прилегают.
- Проведено тестирование автоматики не менее 20 циклов.
Независимо от того, выбрали ли вы самостоятельный монтаж или доверили работу специалистам, знание ключевых этапов поможет не допустить ошибок и обеспечить долгую службу ворот. Ворота — это не только внешний вид фасада, но и важный инженерный узел здания, поэтому к их установке стоит относиться ответственно и осознанно.
Если вы взялись за работу самостоятельно, планируйте время и приобретайте качественные комплектующие. Если предпочитаете нанять специалистов, уточняйте опыт и просите кейсы со схожими объектами. Так вы получите результат, который будет радовать долго и не потребует частых ремонтов.
