Автоматизация распашных ворот дает ощутимый комфорт: не выходя из автомобиля, вы открываете проезд, экономите время и добавляете безопасности участку. В этой статье я подробно расскажу, как выбрать оборудование, подготовить ворота и выполнить монтаж шаг за шагом, чтобы получить надежную систему, а не временную поделку.
Источник: www.eurobriz.ru Зачем ставить привод на распашные ворота
Первое, что приходит в голову — удобство. Но у автоматизации есть и другие весомые аргументы: повышенная безопасность, контроль доступа, возможность интеграции с системой умного дома. Это особенно важно если в доме есть дети, пожилые люди или вы часто уезжаете.
Еще одно преимущество — защита от несанкционированного прохода и погодных факторов. С автоматикой можно легко установить режимы блокировки, дневные сценарии и дистанционный мониторинг, что минимизирует риск взлома и повреждений при сильном ветре.
Какие типы приводов существуют и как выбрать подходящий
Приводы для распашных ворот отличаются по конструкции и принципу работы. Основные типы — рычажные (коромысловые), линейные, подземные и гидравлические. Каждый из них имеет свои плюсы и ограничения, которые важно учитывать при выборе.
Правильный выбор начинается с параметров ворот: вес створки, длина, частота использования и условия установки. Ниже кратко разберем особенности каждого типа, чтобы вы могли соотнести характеристики с задачей.

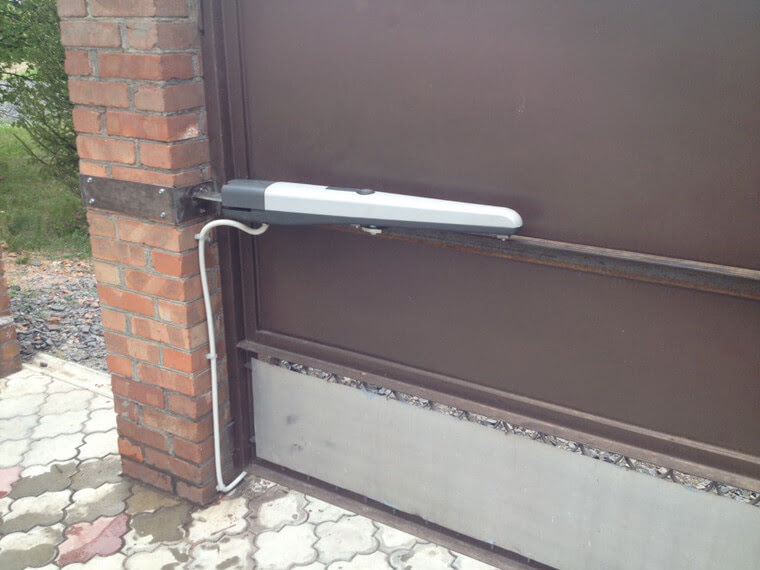

Рычажные приводы
Рычажные механизмы подходят для тяжелых створок и широких проемов. Они монтируются на столбах и используют ходовой рычаг, что обеспечивает мощный толчок при открытии и закрытии.
Плюсы: высокая нагрузочная способность и простая регулировка. Минусы: заметный внешний монтаж и возможные ограничения по углу открытия.

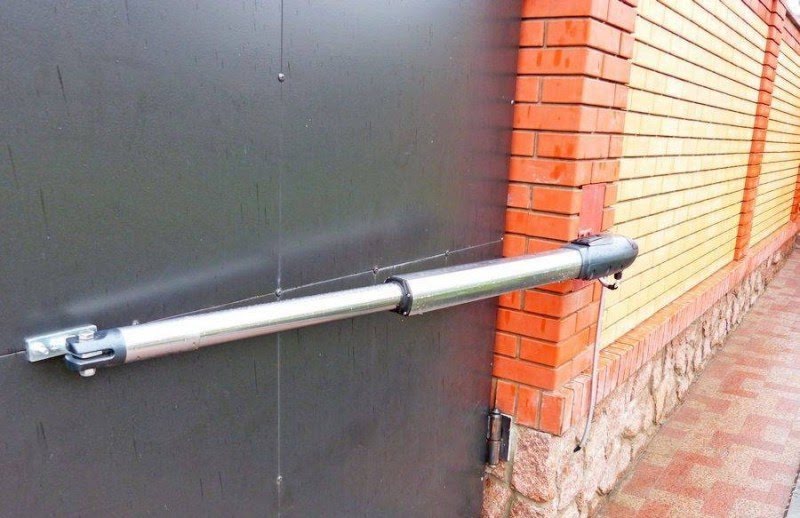

Линейные приводы
Линейные устройства представляют собой удлиненный цилиндр с винтовым или реечным приводом. Они удобны при ограниченном пространстве и выглядят компактно.
Преимущество — плавная работа и аккуратный внешний вид. Недостаток — низкая способность к очень тяжелым створкам по сравнению с рычажными вариантами.
Подземные приводы
Подземные механизмы скрыты в фундаменте ворот, что сохраняет эстетику участка и не мешает элементам декора. Они рассчитаны на интенсивную эксплуатацию и часто используются в представительских объектах.
Установка сложнее, требует аккуратного фундамента и гидроизоляции. Для частного дома это оправдано при готовности потратиться на подготовительные работы.
Гидравлические системы
Гидравлика обеспечивает плавность хода и высокую мощность. Такие системы применяют на промышленных объектах и там, где важна надежность при экстремальных нагрузках.
Минусы — сложный монтаж и обслуживание, необходимость специализированных навыков при ремонте.
Критерии выбора комплекта автоматики
Ключевые характеристики, на которые стоит ориентироваться при покупке: вес створки, длина, максимальный угол открытия, энергопотребление, класс защиты от влаги и пыли, наличие батарейного резерва и интеграция с дополнительными устройствами.
Также важно обратить внимание на производителя и гарантийные обязательства, а еще на ремонтопригодность. Дешевые наборы из неизвестных источников часто ломаются в самый неподходящий момент.
Технические параметры и совместимость
Вес и длина створки определяют мощность мотора. Если переплатить за силу, это нормально, но выбрать слабый привод недопустимо: он будет перегреваться и быстро выйдет из строя.
Параметры цикла работы (долговременный режим) важны для участков с частым открыванием. Для частного дома достаточно средней интенсивности, для коммерческих объектов стоит брать приводы с высоким ресурсом.
Источник: стиль-строй.рф Инструменты и материалы, которые понадобятся
Ниже перечислен базовый набор, он подойдет для большинства монтажей. В зависимости от типа привода потребуется несколько специальных деталей, но этот список даст представление о подготовке.
- Набор гаечных ключей и торцевых головок.
- Дрель с набором сверл по металлу и бетону.
- Уровень, рулетка и маркер.
- Сварочный аппарат — при необходимости усиления столбов или монтажа кронштейнов.
- Кабели питания и сигнализации, гофра для прокладки проводов.
- Фундаментные болты, анкерные пластины и монтажные пластины.
- Изоляционные и герметизирующие материалы.
Если предстоит работа с электрикой, заранее подготовьте автоматические выключатели и УЗО. Для подключения аккумуляторного резерва потребуется подходящая батарея и зарядное устройство, которые обычно идут в комплекте с качественными блоками управления.
Подготовительный этап: замеры и проверка ворот
Перед покупкой и монтажом обязательно измерьте створки. Нужно знать не только длину и вес, но и зазоры, наличие перекосов и состояние петель. Исправлять дефекты автоматика не должна, она не компенсирует изношенные петли.
Проверьте вертикальную и горизонтальную плоскость — даже небольшой перекос увеличивает нагрузку на редуктор. Исправьте все проблемы заранее: подтяните петли, замените изношенные петли или укрепите столбы.
Подготовка столбов и опор
Столбы должны быть жесткими и плотно закрепленными в грунте. Частая ошибка новичков — установка слабых столбов, что приводит к перекосам и быстрому выходу из строя привода.
При необходимости усиливайте опору сваркой и дополнительными плитами. Для подземных приводов требуется заливка фундамента по паспортным размерам производителя, не экономьте на бетоне и гидроизоляции.
Фундамент и установка кронштейнов
Если ваш привод требует заливки фундамента, делайте это строго по рекомендации производителя. Неправильная глубина или отсутствие дренажа приводит к подтоплению и коррозии механизма.
Разметьте места для кронштейнов и заранее проверьте совпадение отверстий. Лучше собрать привод «на земле», затем установить собранный узел на свои места, это снизит риск ошибок и сэкономит время.
Источник: zaboryprofi.ru Пошаговая инструкция по монтажу
Далее идет последовательность действий, которой пользовался я при монтаже нескольких систем. Следуйте шагам, но всегда сверяйтесь с инструкцией к вашему комплекту. Универсальные рекомендации помогают избежать типичных ошибок.
Шаг 1. Установка монтажных пластин и кронштейнов
Первым делом крепим монтажные пластины на столбы и на створки. Проверьте уровнем горизонтальность и вертикальность перед окончательной затяжкой болтов.
Если требуются дополнительные усиления, сварите ребра жесткости и обработайте металл антикоррозийным составом. Это продлит срок службы системы и снизит трение при работе.
Шаг 2. Крепление привода
Закрепите сам привод на пластине в соответствии с паспортом. Важно соблюдать расстояния и углы, особенно для рычажных систем — малейшее смещение меняет характер работы привода.
Перед окончательной фиксацией установите все крепежи с контролем положения створки в открытом и закрытом положении. Это поможет правильно выставить концевые положения.
Шаг 3. Монтаж концевых упоров и механических стопоров
Даже при установленной электронике механические стопоры обязательны. Они предотвращают повреждение ворот при отказе электроники и обеспечивают точную позицию закрытия.
Стопоры монтируют снизу или в грунт в зависимости от модели ворот. Проверяйте работоспособность вручную, створки должны легко фиксироваться в крайних положениях.
Шаг 4. Подключение блока управления и электропитания
Блок управления располагают в защищенном от атмосферных осадков месте. Проложите кабели в гофре, используйте герметичные вводы и соблюдайте требования по сечению проводов.
При подключении к сети используйте отдельный автоматический выключатель и УЗО. Если есть возможность, подключите резервный аккумулятор для работы при отключении питания.
Шаг 5. Подключение датчиков безопасности и периферии
Фотобарьеры и контактные ленты устанавливают таким образом, чтобы исключить сжатие между створками. Они должны быть надежно закреплены и защищены от попадания грязи.
Если вы устанавливаете систему с функцией бесшумного закрытия или с автозакрытием, обязательно проверьте работу всех датчиков в разных режимах и при разных погодных условиях.
Шаг 6. Настройка ограничителей хода и силы
После механической установки переходите к программным настройкам. Ограничители хода устанавливают так, чтобы створки полностью закрывались и открывались без ударов о упоры.
Настройка силы необходима для безопасности: при слишком большой силе привод может травмировать, при слишком малой — перестать закрывать створку. Добейтесь баланса, руководствуясь инструкцией и тестируя с препятствием.
Источник: avatars.mds.yandex.net Электрика: схема подключения и советы по безопасности
Работа с электропитанием требует внимательности и соблюдения норм. Если у вас нет опыта, лучше привлечь квалифицированного электрика хотя бы для финишного подключения к сети.
Типичная схема включает питание, блок управления, концевые датчики, фотобарьеры и при необходимости аккумулятор. Все цепи защиты должны быть подключены на отдельные автоматы и с заземлением.
Резервное питание и защита от перепадов
Аккумуляторная батарея обеспечивает работу при отключении света. Для частного дома достаточно аккумулятора емкостью 7-12 А·ч в зависимости от интенсивности использования.
Если есть частые перепады напряжения, добавьте стабилизатор или защиту от скачков. Это экономит ресурсы привода и продлевает срок службы электроники.
Программирование пультов и настройка дистанционного управления
Процесс обучения пультов обычно прост: открыть корпус блока управления, нажать кнопку обучения и подать сигнал с пульта. Но у каждой марки есть нюансы, поэтому следуйте инструкции.
Используйте разные каналы для пультов и старайтесь не программировать пульты сторонних производителей без предварительной проверки совместимости. Для дополнительной безопасности можно настроить временные интервалы автозакрытия.
Установка и проверка устройств безопасности
Фотобарьеры и контактные рейки защитят от прищемлений и застреваний. Они должны быть установлены на уровне, исключающем ложные срабатывания от животных и мелких предметов, но эффективным против детей и взрослых.
Проверяйте их работу регулярно. Один тест в сезон недостаточен, особенно после грозы или ремонта ворот, так как вибрация и пыль могут нарушить чувствительность.
Частые проблемы и способы их устранения
Ниже приведены распространенные неисправности и практические рекомендации по их устранению. Большинство проблем легко диагностировать по звуку и поведению механизма.
Если привод шумит сильнее обычного, проверьте состояние редуктора и смазку. Скрипы чаще всего связаны с недостаточной смазкой петель или износом втулок.
Мотор не двигается
Проверьте питание и предохранители. Убедитесь, что не сработал термозащитный датчик, дайте устройству остыть и заново проверьте работу.
Если питание в порядке, проверьте механическую блокировку: возможно, концевой упор или стопор застрял между створками, мешая движению.
Ворота открываются/закрываются не полностью
Причина часто в неправильно выставленных концевых выключателях или в механическом ограничении. Проверьте их положение и при необходимости скорректируйте.
Также возможен износ редуктора: если поворот усиливается, обратитесь к сервису или замените редуктор на совместимый.
Источник: avatars.mds.yandex.net Обслуживание и регулярные проверки
Плановое обслуживание продлевает жизнь любого оборудования. Раз в полгода проверяйте крепежи, смазывайте петли и редуктор, очищайте фотобарьеры и контакты разъемов.
В зимний период уделяйте внимание очистке направляющих от наледи и снега. Используйте подходящие смазки, которые не теряют вязкости при низких температурах.
Список регулярных работ
- Ежемесячная визуальная проверка состояния креплений и электроразъемов.
- Каждые 6 месяцев смазка подвижных частей и проверка редуктора.
- Замена батареи в пульте раз в 1-2 года в зависимости от интенсивности использования.
- Проверка и очистка датчиков перед началом зимы и после весеннего таяния.
Примерная смета затрат и сроки работ
Стоимость комплекта автоматики варьируется в широких пределах. На простую систему для частного дома можно уложиться в разумный бюджет, для представительских решений потребуется больше средств и времени.
Ниже таблица с ориентировочными цифрами, чтобы вы могли прикинуть бюджет перед покупкой. Цены указаны для общего понимания и зависят от бренда и региона.
| Элемент | Ориентировочная стоимость | Примечание |
|---|---|---|
| Комплект привода (пара) | 40 000–120 000 руб. | В зависимости от типа и бренда |
| Блок управления и аксессуары | 8 000–30 000 руб. | Фотобарьер, лампа, пульты |
| Материалы и крепеж | 5 000–15 000 руб. | Анкера, пластины, кабель |
| Фундамент и сварочные работы | 5 000–25 000 руб. | Зависит от состояния столбов |
Время на монтаж: при наличии навыков и инструмента работу можно выполнить за 1–2 дня. Если требуется подготовка столбов или заливка фундамента, срок увеличится до 1–2 недель с учетом времени на бетонирование.
Юридические и соседские нюансы
Перед установкой стоит проверить местные правила: в некоторых населенных пунктах есть требования к отметкам безопасности и освещению въезда. Это важно в случае споров и страховых случаев.
Уведомите соседей, если при монтаже будут шумные работы или заезд техники. Добрососедские отношения — простой способ избежать лишних проблем и претензий.
Мой опыт: пара практических советов из жизни
Я монтировал привод на личные ворота несколько лет назад и запомнил три простые вещи. Первая — не экономьте на креплениях и антикоррозийной обработке, металл под открытым небом быстро «говорит» о своей судьбе.
Вторая — всегда проверяйте работу безопасности в присутствии людей. Я сначала протестировал систему в одиночку и не заметил, что фотобарьер настроен слишком высоко. Хорошо, что исправил это на раннем этапе.
Третья — держите под рукой комплект запасных болтов и изоляционных элементов. Малые расходники часто ломаются в самый неподходящий момент, и тогда простой мелочи хватает, чтобы сорвать весь рабочий день.
Полезные советы перед началом работ
Планируйте работу по шагам, составьте список материалов и изучите инструкцию производителя от начала до конца. Это экономит время и помогает избежать ошибок, которые видны только после сборки.
Если вы сомневаетесь в каком-то этапе — обратитесь к специалисту на конкретный вопрос. Часто достаточно одного часа консультации, чтобы избежать дорогостоящих ошибок.
Источник: стиль-строй.рф Заключительные практические рекомендации
Автоматизация распашных ворот — инвестиция в комфорт и безопасность. Подходите к задаче подготовленно: выбирайте оборудование по параметрам, тщательно готовьте опоры и не пренебрегайте устройствами защиты.
Если вы готовы действовать самостоятельно, соблюдайте последовательность и стандарты безопасности. При необходимости привлекайте узких специалистов на отдельные этапы: электрика, сварщика или строителя фундамента. В результате вы получите удобную и надежную систему, рассчитанную на годы эксплуатации.
