Механизм подъемных ворот: как устроено, почему важно и что нужно знать при выборе

Подъемные ворота — привычный элемент гаражей, торговых и производственных зданий. Казалось бы, простая дверь, которая поднимается вверх, но внутри кроется сложный набор деталей и принципов, обеспечивающих безопасную и долговечную работу. В этой статье подробно разберём устройство, разновидности приводов и пружин, расскажем о типичных поломках и о том, как избежать массовых ошибок при эксплуатации и монтаже.

Типы подъемных ворот и их особенности

Когда говорят о подъемных воротах, чаще всего имеют в виду несколько основных конструкций. Каждая из них решает свою задачу: где-то важна компактность, где-то — улучшенная теплоизоляция, а где-то — удобство автоматизации.

Классические варианты включают подъемно-поворотные ворота, секционные ворота и откатные системы, хотя последние не являются «подъемными» в строгом смысле. Подъемно-поворотные ворота часто применяют для частных гаражей: полотно откидывается вверх и уходит под потолок в одном куске. Секционные ворота собираются из горизонтальных секций и скручиваются по направляющим, что экономит место и даёт лучшие теплоизоляционные свойства.

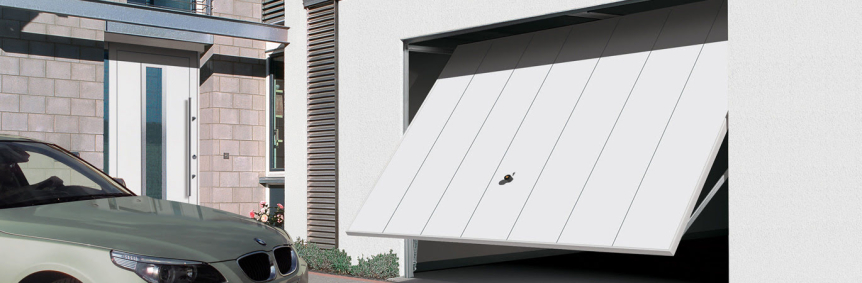

Подъемно-поворотные ворота

Простая и надёжная конструкция: цельное полотно, направляющие, пружинный или торсионный балансировочный механизм. При грамотной балансировке такие ворота легко открываются вручную и без проблем автоматизируются. Однако они требуют свободного пространства перед гаражом при открывании; если подъезд короткий, это может стать неудобством.

Эстетика у подъемно-поворотных ворот часто выигрывает: одно целое полотно выглядит монолитно и аккуратно. С другой стороны, в плане теплоизоляции и герметичности они обычно уступают секционным воротам.

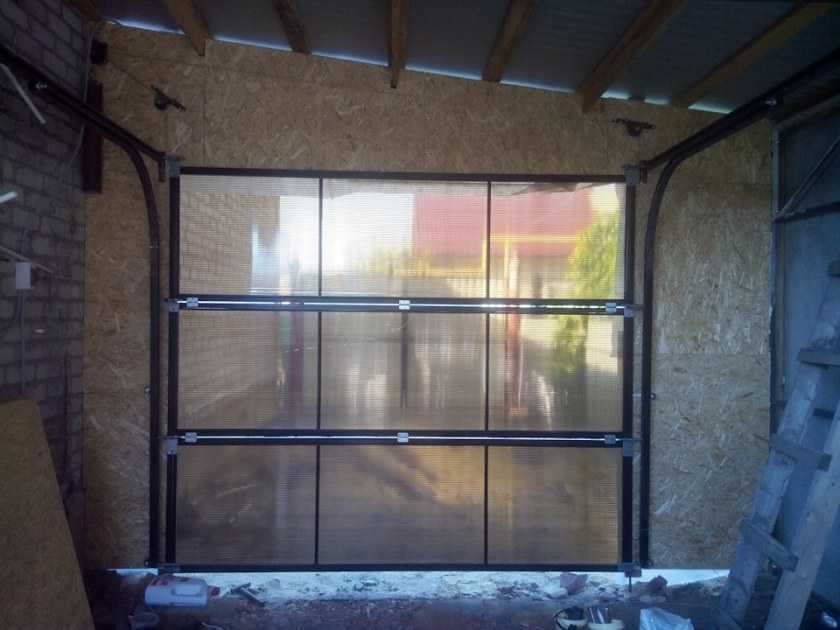

Секционные ворота

Секционные ворота состоят из нескольких горизонтальных панелей, связанных петлями и перемещающихся по направляющим. При подъёме панели скручиваются в рулон или укладываются под потолком, что экономит пространство перед гаражом. Это делает секционные модели идеальным решением для ограниченных подъездных зон.

Дополнительный плюс — хорошие показатели тепло- и шумоизоляции при использовании заполненных пеной панелей. Управление таких ворот легко автоматизируется, а система направляющих и роликов обеспечивает плавность хода при правильном обслуживании.

Основные компоненты: что делает ворота безопасными и удобными

Когда смотришь на полотно ворот, видна лишь внешняя поверхность. На самом деле работа зависит от множества скрытых элементов. Понимание их назначения поможет правильно эксплуатировать и вовремя обслуживать систему.

Ключевые компоненты включают пружины (или торсионный вал), тросы и барабаны, направляющие и ролики, замки и уплотнения, а также привод — ручной или электрический. Каждый элемент влияет на безопасность, плавность и долговечность.

Пружины и торсионный вал

Пружины компенсируют вес ворот, облегчая подъём. В зависимости от конструкции используются продольные (растяжения) пружины или торсионные, установленные на оси. Торсионный механизм считается более надёжным и удобным при регулировке, тогда как продольные пружины проще в конструкции, но требуют частой замены в интенсивных режимах эксплуатации.

Неправильная балансировка пружин — распространённая прчина поломок. Слишком сильная пружина затрудняет закрытие, а слишком слабая делает управление опасным: дверь может резко захлопнуться. Регулировать и заменять пружины стоит доверять специалистам — работа сопряжена с высоким напряжением и риском травмы.

Тросы, барабаны и направляющие

Тросы соединяют полотно с пружинно-барабанным узлом и передают усилие. Барабаны обеспечивают намотку тросов, а направляющие задают траекторию движения полотна. Износ тросов и излишний люфт барабанов приводят к перекосу и заклиниванию ворот.

Качественные направляющие и ролики уменьшают шум и обеспечивают плавное движение. Ролики из нейлона с подшипниками служат дольше, чем простые пластиковые, и реже требуют замены. Важна периодическая смазка подшипников и контроль целостности направляющих.

Приводы и автоматика

Электрические приводы делают ворота удобными и безопасными. Современные модели оснащают бесшумными мотор-редукторами, системами ограничения усилия и электронными концевыми датчиками. Многие приводы поддерживают связь с пультами, кодовыми клавиатурами и даже смартфонами.

При выборе автоматики важно учитывать массу и площадь полотна, требуемую скорость открытия и частоту использования. Приводы для частного гаража обычно рассчитаны на сотни циклов в сутки, но для промышленных ворот требуется более мощное оборудование с расширенными возможностями.

Безопасность — первоочередной приоритет

Механизм подъемных ворот движется под действием накопленной энергии пружин или мотора. Из-за этого риск травмы при неправильной эксплуатации высок. Современные ворота оснащают несколькими уровнями защиты, каждый из которых снижает вероятность несчастного случая.

К ним относятся инерционные и фотоэлектрические датчики, чувствительные торцевые элементы, ограничение по усилию привода и ручные аварийные разъединители. Эти системы не только защищают людей, но и продлевают срок службы конструкции за счёт предотвращения перегрузок.

Фотоэлектрические датчики и края с чувствительностью

Фотоэлементы создают невидимый луч, который при пересечении останавливает и возвращает полотно. Это надёжный метод защиты от придавливания. Чувствительные края реагируют на прикосновение, что важно для ворот с автоматикой — при касании движение прекращается.

Фотоэлементы и края часто комбинируют для двойной безопасности. Регулярно проверяйте их работу, особенно после ударов, ремонта или сильных осадков: забитый грязью фотоприёмник может не срабатывать.

Аварийный разъединитель и ручной привод

При отключении электричества понадобится аварийный разъединитель, который позволяет отсоединить привод и поднять ворота вручную. Разъединитель обычно оснащён тянущим тросом с яркой ручкой, расположенной внутри гаража. Это простая, но жизненно важная деталь.

Также полезно периодически проверять баланс ворот вручную. Если ворота легко открываются одним пальцем, баланс верный. Если поднять тяжело или полотно резко захлопывается, нужна регулировка пружин и тросов.

Монтаж и регулировка: где экономия опасна

Установка ворот выглядит на первый взгляд доступной задачей, но на деле требует точности. Неправильно выставленные направляющие, плохо натянутые тросы, неверная регулировка пружин — всё это приводит к быстрому износу и может представлять опасность.

Особенно осторожно следует относиться к пружинам и торсионному валу. Работы по их регулировке выполняют с использованием специальных ключей и фиксаторов. Экономия на профессиональном монтаже часто оборачивается дополнительными расходами на ремонт или травмами.

Контроль геометрии и ровности

Перед монтажом важно проверить, что проём ровный, плоскости стен и потолка не имеют значительных перекосов. Неровности компенсируются монтажными пластинами и прокладками, но большие отклонения потребуют предварительного выравнивания. Неправильная геометрия ведёт к заеданию и излишней нагрузке на пружины и редуктор.

Точные горизонтальные и вертикальные уровни направляющих гарантируют плавный ход и минимальный износ роликов. После установки обязательно проверяют зазоры и плотность прилегания уплотнений.

Регулировка пружин и балансировка

Балансировка ворот делается так: при отключённой автоматики полотно должно держаться на любом положении, особенно на середине хода. Если оно опускается, пружина недотянута; если взмывает вверх, пружина перетянута. Правильная балансировка снижает нагрузку на мотор и продлевает срок службы механики.

Регулировку пружин лучше доверить профессионалу. Это сложная и опасная операция с высоким риском травм при отсутствии опыта и инструментов.

Обслуживание: что и когда проверять

Регулярное обслуживание — самый эффективный способ продлить жизнь ворот и предотвратить внезапные поломки. Небольшие проверки и своевременная смазка значительно уменьшают риск серьёзных поломок.

Ежемесячно проверяйте состояние тросов, роликов и направляющих, а также работу фотоэлементов. Полугодовой план обслуживания включает проверку натяжения пружин и регулировку автоматики. Один раз в год имеет смысл проводить комплексную диагностику у специалиста.

Смазка и очистка

Лёгкая смазка подшипников и шарнирных соединений уменьшает трение и шум. Используйте синтетические смазки, рекомендованные производителем. Избегайте избытка масла на направляющих — это соберёт пыль и ускорит износ.

Направляющие и ролики очищайте от грязи и солевых отложений. В регионах с агрессивными дорожными реагентами это особенно важно: коррозия быстро выводит из строя металлические элементы.

Проверка автоматики и электроники

Проверяйте, как срабатывает система безопасности: остановку при нажатии края или при пересечении луча. Тестируйте пульты и резервные батареи. Если привод начинает издавать необычные звуки или работает с паузами, это повод для диагностики редуктора и цепного/ремённого привода.

Не откладывайте замену батареек в пультах и резервных блоках: даже одно неработающее средство может создать проблему в экстренной ситуации.

Распространённые неисправности и способы их устранения

Ни одна система не вечна, и ворота — не исключение. Зная типичные поломки, можно быстро среагировать и минимизировать простой. Я перечислю распространённые случаи и дам практические рекомендации по их устранению.

Поломка пружины

Симптомы: внезапный перекос полотна, резкое падение, трудности при ручном подъёме. Причина — усталость металла и потеря свойств. Замена пружины требуется незамедлительно; к работам привлекают специалистов с опытом и инструментом.

Иногда заметна коррозия или трещины на витках — это прямой индикатор, что пружина на грани. Не пытайтесь временно «подпилить» проблему: это опасно.

Износ тросов и барабанов

Тросы перетираются о края барабана или направляющие при перекосе. Появление застревающих точек и неровная намотка сигнализируют о необходимости замены тросов или выравнивания барабанов. При первых признаках троса стоит заменить комплект, так как следующий обрыв может произойти внезапно.

Планируйте замену тросов заблаговременно на участках с интенсивной эксплуатацией. Это дешевле и безопаснее, чем ожидать обрыва.

Проблемы с автоматикой

Мотор греется, ворота движутся рывками или полотно не закрывается до конца — частые жалобы. Иногда причина в электропитании или повреждении ремня. Другой вариант — сбой электронного блока из-за перепадов напряжения; в таком случае помогает проверка питания и перезагрузка, а при повторении — замена блока.

Частое включение и перегрузки сокращают ресурс привода. Если ваш гараж используется много раз в день, выбирайте привод с запасом по циклам.

Материалы полотен и их влияние на механизм

Вес полотна напрямую влияет на выбор пружин и привода. Лёгкие алюминиевые или стальные сэндвич-панели требуют меньшего усилия, но при этом стойкость к ударным нагрузкам и теплоизоляция различаются. Тяжёлые цельнометаллические или деревянные полотна предъявляют повышенные требования к пружинам и тросам.

При модернизации ворот заменой полотна нужно учитывать несущие способности существующих механизмов. Часто выгоднее заменить сразу и пружины, и привод, чем пытаться «подогнать» старые узлы под новое полотно.

Тепло- и шумоизоляция

Секционные панели с утеплителем PIR или ППУ обеспечивают высокий уровень теплоизоляции. Это важно для отапливаемых гаражей и мастерских. Хорошая герметичность снижает потери тепла и делает помещение комфортнее зимой.

Шумоизоляция тоже зависит от материала и уплотнений. Резиновые боковые и нижние уплотнители уменьшают продувание и защищают от пыли и насекомых.

Советы по выбору и покупке

При выборе ворот ориентируйтесь не только на цену, но и на качество комплектующих, репутацию производителя и сервисную поддержку. Часто бывают неочевидные расходы на доставку, монтаж или адаптацию проёма.

Составьте список требований: размеры проёма, необходимость утепления, интенсивность использования, наличие автоматики, желаемая эстетика. Это поможет сузить выбор и получить сравнимые предложения от производителей или монтажников.

Таблица: сравнение основных типов подъемных систем

Ниже приведена краткая таблица с характерными особенностями, чтобы вы могли быстро сориентироваться при выборе.

Выбор автоматики

Выбирайте привод по массе полотна с запасом 20–30 процентов, особенно если планируете частую эксплуатацию. Уточняйте ресурс по циклам, наличие функций: плавный старт/стоп, регулировка усилия и аварийное управление.

Также полезно обратить внимание на гарантийное обслуживание и доступность запасных частей. Надёжный сервис сокращает время простоя и упрощает обслуживание в будущем.

Мой опыт: что я видел и чему научился

За годы работы с воротами видел много случаев, когда небольшая профилактика спасала от большой неприятности. Помню гараж, где владелец долго откладывал замену троса; в итоге он оборвался ночью и повредил полотно, повлёкши за собой дорогостоящий ремонт. Мелочь, которой можно было избежать.

Другой пример — заказчик, решивший сэкономить и выбрать привод «на вырост», но в эконом-модели не хватало ресурса по циклам. После года интенсивной эксплуатации мотор вышел из строя, и общая стоимость владения превысила бы стоимость более дорогого привода с самого начала. Такие уроки убедили меня, что планирование и инвестиции в качество окупаются.

План действий при поломке: быстрый чек-лист

Ниже — практический список шагов, который поможет быстро оценить ситуацию и принять решение: ремонтировать самостоятельно или вызывать мастера.

• Оцените внешний вид: есть ли видимые повреждения полотна, тросов, направляющих.
• Проверяйте работу автоматики: слышны ли странные звуки, есть ли признаки перегрева.
• Если пружина сломалась, не пытайтесь восстановить вручную — отпустите полотно в безопасное положение и вызовите специалиста.
• При проблемах с электропитанием используйте аварийный разъединитель и ручное управление.
• Документируйте проблему фотографиями для мастера — это ускорит диагностику и подготовку необходимых деталей.

Понимание устройства и внимательное отношение к обслуживанию позволят вашим воротам служить долго и без сюрпризов. Независимо от того, выбираете ли вы новый комплект или выбираете автоматический привод для старой рамы, ключ к успеху — правильная оценка нагрузки, качественные комплектующие и регулярная забота о системе.

Подъемные ворота — это не только «дверь», это инженерная система, рассчитанная на годы работы при условии грамотного монтажа и ухода. Черпайте информацию, сравнивайте решения и не экономьте на тех вещах, которые напрямую влияют на безопасность и надёжность.
