Промышленные складные ворота без нижней направляющей — решение, которое в последние годы смело продвигается на склады, в цеха и на логистические площадки. Эта конструкция сочетает в себе компактность и высокий ресурс работы, при этом освобождает пол от постоянной планки, что особенно ценно для помещений с интенсивным движением техники.
В этой статье я подробно расскажу о принципе работы таких ворот, их преимуществах и ограничениях, а также о том, как правильно подбирать и эксплуатировать их в условиях промышленного производства. Материал содержит практические наблюдения и конкретные рекомендации, полезные как инженеру, так и менеджеру по эксплуатации.

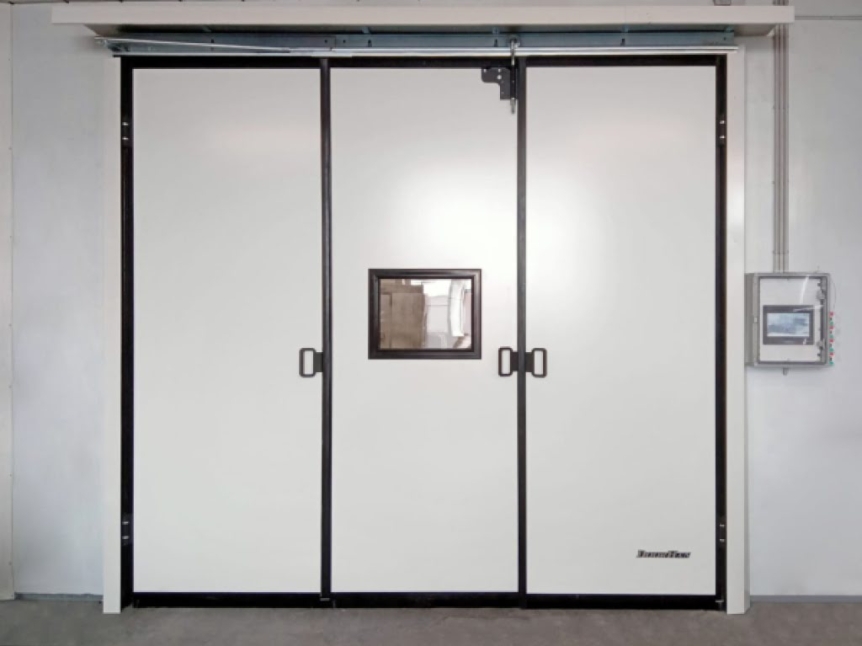

Источник: doorhan.ru Как устроены складные ворота без нижней направляющей
В основе конструкции лежит система панелей, соединённых петлями и направляемых каретками по верхней направляющей. Нижняя часть полотна не опирается на пол и не требует отдельного трека.
Нагрузка от ветра и собственного веса передаётся на верхний рельс, а боковые вертикальные направляющие обеспечивают устойчивость в закрытом положении. Часто используются усиленные профили и противовесы для равномерного распределения усилий.
Основные элементы и материалы
Типичные элементы включают верхнюю направляющую, шарнирные соединения панелей, роликовые каретки, фурнитуру для запирания и элементы уплотнения. Профили делают из стали или алюминия, панели заполняют сэндвич-панелями, армированным профилем или цельнолистовым металлом.
Уплотнители ставят по периметру дверного проёма для сохранения теплоизоляции и защиты от пыли. Для ворот с повышенными требованиями к климату применяют армированные уплотнения и терморазрывы в конструкциях профилей.
Принцип работы и механика
При открывании панели складываются в «гармошку» под потолок, занимая минимальный объём. Механизм может быть как ручным, так и электроприводным, с возможностью аварийного отпирания и пружинной балансировки.
Балансировка обеспечивает плавное движение и уменьшает нагрузку на привод. В усиленных вариантах применяют гидравлические или цепные приводы, адаптированные для больших габаритов и веса полотна.
Преимущества использования системы без нижней направляющей
Отсутствие нижнего трека упрощает уборку и транспортировку внутри помещения. Для складов с интенсивным движением погрузчиков или для помещений, подверженных затоплению, это значительное преимущество.
Кроме того, такие ворота уменьшают риск повреждения колес техники и снижают образование мусора в треке. Это сказывается на экономии времени и сокращении затрат на обслуживание.
Повышенная долговечность при правильном обслуживании
Когда система собрана качественно и за ней регулярно следят, срок службы может быть даже выше, чем у традиционных ворот. Главное — обеспечить надёжную верхнюю направляющую и корректную регулировку роликов.
Регулярное техобслуживание включает смазку подвижных узлов, проверку креплений и состояние уплотнений. Своевременное вмешательство предотвращает развитие коррозии и преждевременный износ элементов.
Эргономика для склада и производства
Отсутствие преграды на полу делает организацию внутренних потоков гибче. Паллеты и контейнеры проще перемещать, не требуя манёвров для преодоления порога.
Это особенно важно для высоких циклов погрузки-разгрузки, когда каждая секунда на счету. Ворота без нижнего трека экономят время, а значит и деньги в долгосрочной перспективе.

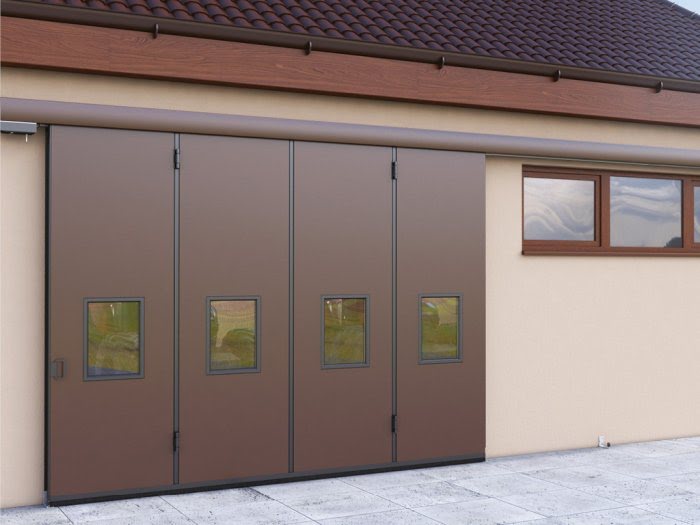

Источник: doorhan.ru Ограничения и риски, которые следует учитывать
Несмотря на очевидные плюсы, такие системы имеют свои ограничения. Основной риск связан с ветровой нагрузкой и возможностью повышенного раскачивания полотна при большой площади проёма.
Второй момент — требование к качеству монтажных работ. Неправильная установка верхней направляющей или некачественная фурнитура быстро проявят себя в виде заклиниваний и неравномерного износа.
Ветровые нагрузки и защита
Для больших пролетов критична система противоветровых фиксирующих элементов. Без них при сильном ветре ворота могут деформироваться или нарушить герметичность примыкания.
Проектировщики учитывают ветровую зону объекта и подбирают необходимую жесткость конструкции, а также дополнительные фиксаторы и уплотнения для безопасной эксплуатации.
Ограничения по габаритам
Хотя технологии позволяют создавать большие полотна, при экстремальных размерах предпочтительнее комбинировать решения: использовать секции или усиленные технологии. Это помогает сохранить стабильность и снизить нагрузку на привод.
Если требуется очень широкий проём с высокой ветровой нагрузкой, стоит рассмотреть альтернативы или усиленные конструкции с промежуточными стойками.
Сферы применения и типичные проекты
Такие ворота востребованы в логистике, агробизнесе, на производственных площадках и в коммунальном хозяйстве. Особенно хорошо они работают там, где пол должен оставаться свободным для техники и пешеходов.
Часто их устанавливают на станциях техобслуживания, в складах с влажным полом, в ангарах и на предприятиях по переработке пищевой продукции, где санитарные требования высоки.
Примеры из практики
На одном из объектов, где я участвовал в модернизации склада, внедрение складных ворот без нижней направляющей позволило отказаться от постоянной очистки трека. Это снизило простой погрузочной техники и уменьшило расход на уборку.
В другом проекте такие ворота применили в ангаре для сельхозтехники. Отсутствие трека спасло от повреждений колес при неконтролируемой загрузке и сократило время на пересмена ворот в сезон уборки.
Монтажные требования и нюансы установки
Установка таких ворот требует тщательной подготовки проёма и прочной опоры для верхней направляющей. Небольшая неточность в выравнивании ведёт к перекосу и ускоренному износу роликов.
Важно обеспечить точные расчёты подшипников и крепёжных элементов. Иногда необходимо усиливать конструкцию перекрытия, чтобы выдержать длительную эксплуатационную нагрузку.
Подготовка проёма и крепления
Стены и перемычка должны иметь достаточную несущую способность. В проектах часто усиливают металлические или железобетонные элементы, чтобы распределить нагрузку от направляющей равномерно.
Крепления рассчитывают с запасом прочности, учитывая возможные вибрации и динамические нагрузки при движении полотна и воздействии ветра.
Электропривод и автоматизация
Для промышленных условий оптимален электропривод с контроллером, функциями плавного пуска и стопа, а также защитой от перегрузок. Важно обеспечить ручное аварийное управление на случай отключения питания.
Автоматические системы часто интегрируют с охраной и пожарными системами здания, добавляя уровни безопасности и контроля доступа.

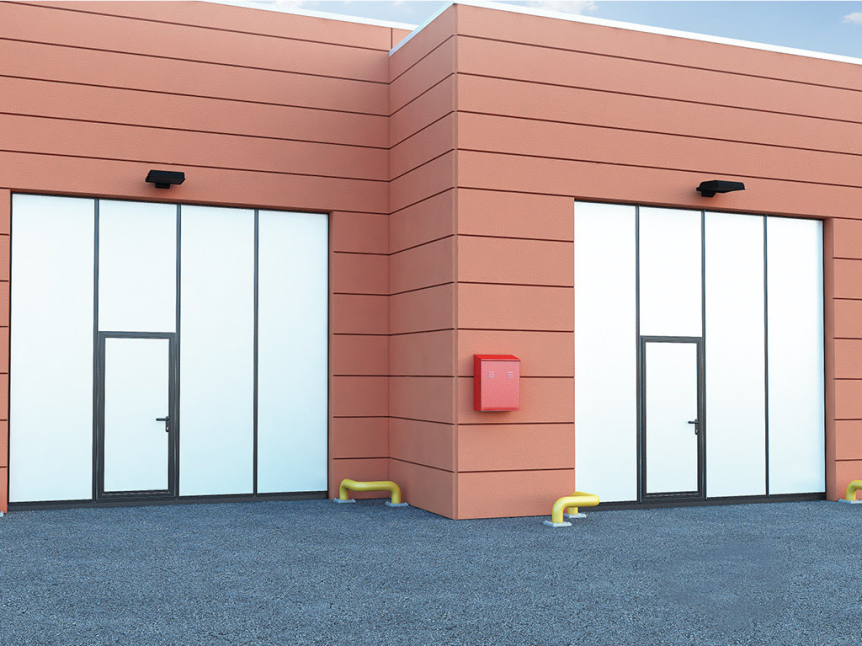

Источник: doorhan.ru Технические характеристики и стандарты
Ключевые характеристики ворот включают размер проёма, массу полотна, тип заполнения панелей и класс взломостойкости. Эти параметры определяют выбор фурнитуры и приводных механизмов.
Соблюдение строительных и промышленных стандартов обязательно, особенно при установке на объектах с повышенными требованиями к безопасности и противопожарной защите.
Таблица сравнения параметров
| Параметр | Складные без нижнего трека | Секционные ворота | Откатные ворота |
|---|---|---|---|
| Освобождение пола | Да | Да (при пороге) | Да |
| Устойчивость к ветру | Средняя — высокая при усилении | Высокая | Высокая |
| Требования к монтажу | Высокие для верхней направляющей | Средние | Зависит от фундамента |
| Обслуживание | Регулярная проверка верхних узлов | Проверка секций и трека | Часто — чистка рельса |
Таблица показывает общие тенденции и помогает сделать предварительный выбор. Каждый объект уникален, поэтому окончательное решение требует проектного расчёта.
Эксплуатация, обслуживание и частые неисправности
Регулярный осмотр фурнитуры, состояние уплотнений и смазка подвижных узлов — основные обязательные операции. Режим обслуживания зависит от интенсивности использования и агрессивности окружающей среды.
Типичные проблемы включают износ роликов, ослабление креплений и повреждение уплотнителей. Быстрая реакция на первые признаки неисправности значительно сокращает дальнейшие расходы.
План технического обслуживания
- Еженедельный визуальный осмотр полотна и направляющей.
- Ежемесячная проверка креплений и натяжения балансировочных элементов.
- Полугодовая смазка и регулировка роликового механизма.
- Ежегодная диагностика привода и электропроводки специалистом.
Соблюдение простого плана уменьшит риск аварий и продлит срок службы ворот.
Аварийные ситуации и восстановление
При заклинивании или поломке привода важно иметь доступ к ручному приводу и инструкциям по безопасной фиксации полотна. Неправильные действия могут привести к травмам и дополнительным повреждениям.
В случае серьёзных повреждений целесообразно обращаться к сертифицированным сервисным организациям. Они проводят замену изношенных узлов и проверяют соответствие конструкции нормам безопасности.

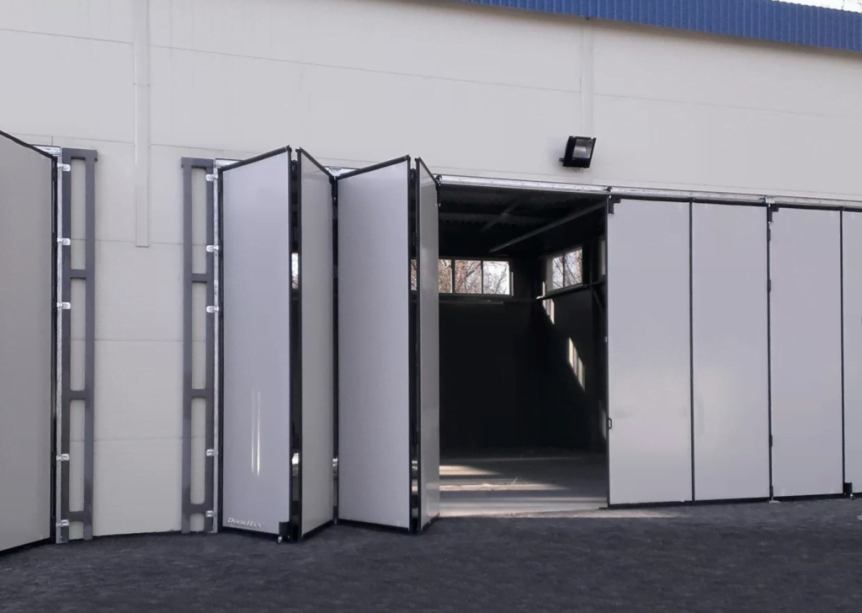

Источник: rvs-system.ru Как выбирать поставщика и оценивать предложение
При выборе поставщика обращайте внимание на опыт работ в промышленном сегменте, наличие сертификатов и отзывы клиентов. Запросите примеры реализованных проектов и техническое описание изделия.
Важно получить расчёт нагрузки, спецификацию материалов и план монтажа. Это поможет избежать ситуаций, когда реальная конструкция не соответствует эксплуатационным ожиданиям.
Критерии оценки коммерческого предложения
- Детализированная спецификация с указанием материалов и марки фурнитуры.
- Гарантийные сроки и условия сервисного обслуживания.
- Наличие монтажного плана и сметы на дополнительные работы.
- Примеры реализованных проектов аналогичного масштаба.
Не стоит выбирать по цене в отрыве от технических деталей. Экономия на фурнитуре или монтаже часто обходится дороже в эксплуатации.
Советы по проектированию и интеграции в складскую логистику
При проектировании учитывайте направление потоков техники и возможности монтажа верхней направляющей. Оптимально предусматривать дополнительные места для обслуживания и доступа к элементам привода.
Интеграция с системой безопасности и автоматизации склада повышает оперативность и снижает риски. Контроль доступа и защита от перегрузки необходимы в зонах с активной логистикой.
Учитываем высоту и световой поток
Планируя ворота, подумайте об освещении и видимости при манёврах техники. Встраиваемые окна и прозрачные панели решают задачи визуального контроля и естественного освещения внутри помещения.
Высота складных ворот должна соответствовать габаритам транспорта и запасам по вертикальной подачей. Это исключит необходимость дополнительных манипуляций при приёме крупногабаритных грузов.
Стоимость владения: инвестиции и экономия
Первоначальные затраты на качественные складные ворота без нижней направляющей могут быть выше альтернатив, но в расчёте на весь срок службы такая система часто оказывается экономичнее. Меньше затрат на уборку и меньше простоя техники — это ощутимая экономия.
Также важно учитывать расходы на обслуживание и возможные модернизации. Вложение в надёжный привод и прочную фурнитуру окупается снижением простоев и уменьшением аварийных ремонтов.
Факторы, влияющие на стоимость
- Материал и тип заполнения панелей.
- Качество и мощность привода.
- Необходимость усилений конструкции и дополнительных элементов противоветра.
- Сложность монтажа и подготовительные работы по укреплению проёма.
Рассчитывайте стоимость не только по цене оборудования, но и с учётом работ по подготовке и последующего обслуживания.
Источник: rvs-system.ru Мои наблюдения и практические рекомендации
За годы работы с промышленными объектами я видел как правильный выбор ворот способен изменить логику работы склада. В нескольких проектах простая смена типа ворот сократила время на приём груза и увеличила пропускную способность ворот.
Важно не экономить на проектировании. Одна ошибка при замере или выборе привода ведёт к необходимости переделок — а это всегда дороже и сложнее, чем качественная подготовка с самого начала.
Небольшой пример из практики
Однажды на предприятии по переработке овощей мы заменили старые откатные ворота на складные без нижней направляющей. Результат — сокращение повреждений тары и уменьшение количества чистки пола после каждой смены. Рабочий процесс упростился, а персонал отметил удобство манёвров вилочных погрузчиков.
Такие мелочи создают крупную картину эффективности. Именно за счёт подобных улучшений предприятия получают ощутимую экономию в эксплуатации.
Альтернативы и комбинированные решения
Иногда оптимальным вариантом становится комбинирование типов ворот. Например, использование скользящих секций в сочетании со складными полотнами позволяет объединить преимущества обеих конструкций.
Также возможны варианты с раздельными дверями для пешеходного прохода и крупного проёма, что увеличивает удобство и безопасность при интенсивной эксплуатации.
Когда стоит рассмотреть альтернативы
Если объект находится в крайне ветровой зоне или требуется максимальная взломостойкость, секционные ворота или усиленные откатные конструкции могут оказаться предпочтительнее. Анализ условий эксплуатации — ключ к правильному выбору.
В любом случае решение базируется на техническом задании и специфике работы предприятия. Универсального рецепта не существует, но есть принципы, которыми стоит руководствоваться.
Практические шаги перед покупкой и установкой
Прежде чем заказывать ворота, проведите замер проёма, уточните ветровую зону и расчитайте интенсивность использования. Содержите техзадание с указанием температурного режима, агрессивности среды и требований по герметичности.
Получите несколько предложений от проверенных подрядчиков и сопоставьте их не только по цене, но и по содержанию спецификаций. Запросите смету на возможные дополнительные работы, чтобы избежать сюрпризов при монтаже.
Контроль при монтаже
На этапе монтажа присутствие технического заказчика и представители подрядчика помогает быстро решать возникающие вопросы. Проверяйте соответствие чертежам и фиксируйте этапы работ актами приёмки.
После установки обязательно выполните испытания на открытие/закрытие, проверку уплотнений и тестирование привода в различных режимах. Только так можно гарантировать корректную работу системы.
Источник: rvs-system.ru Коротко о главном
Складные ворота без нижней направляющей — практичное и грамотное решение для многих промышленных задач. Они освобождают пол, упрощают логистику и при правильном проектировании служат долго и надёжно.
Выбор в пользу такой конструкции требует внимания к ветровой нагрузке, качеству монтажных работ и грамотному обслуживанию. При соблюдении этих условий вы получите систему, снижающую эксплуатационные риски и повышающую эффективность работы предприятия.
