Подъемные ворота — удобное решение для гаража и въезда на участок. Они экономят место перед проёмом, выглядят аккуратно и при правильном подходе служат долго. В этой статье я шаг за шагом расскажу, как подойти к изготовлению подъемных ворот самостоятельно: какие бывают конструкции, какие материалы выбрать, как выполнить расчёты и избежать типичных ошибок.
Источник: a1.drive-data.ru Преимущества подъемных ворот и когда стоит сделать их самостоятельно
Подъемные ворота хорошо подходят для ограниченного пространства перед гаражом, когда распашные створки мешают въезду или пешеходам. Они поднимаются вверх и сохраняют проход чистым, что особенно удобно для узких въездов в частном секторе.
Решение сделать ворота своими руками оправдано, если вы уверенно владеете инструментом, готовы потратить время на расчёты и монтаж, и хотите сэкономить на рабочей силе. Самостоятельная работа даёт свободу в выборе материалов и дизайна, а также позволяет подстроить систему под нестандартный проём.
Какие варианты подъемных ворот существуют
Подъемные конструкции различаются по механике и компоновке полотна. Основные типы — секционные, одностворчатые подъемные и подъемно-поворотные. Каждый вид имеет свои преимущества и ограничения по месту установки, сложности изготовления и стоимости.
Секционные ворота собираются из отдельных панелей и при поднятии утапливаются под потолок по направляющим. Одностворчатые поднимаются целиком, поворачиваясь назад под потолок. Подъемно-поворотные состоят из жёсткой створки, которая поднимается и затем уходит внутрь, описывая дугу.
Секционные ворота
Секционные модели удобны тем, что они не имеют выступающих наружу деталей и позволяют максимально использовать внутреннее пространство. Для них требуются направляющие, пружинный или торсионный балансировочный механизм и более точная сборка панелей.
Изготовление секционных ворот в домашних условиях возможно при наличии навыков слесарных и столярных работ. Важно обеспечить герметичность стыков и надёжность креплений, иначе ворота будут провисать или подклинивать.

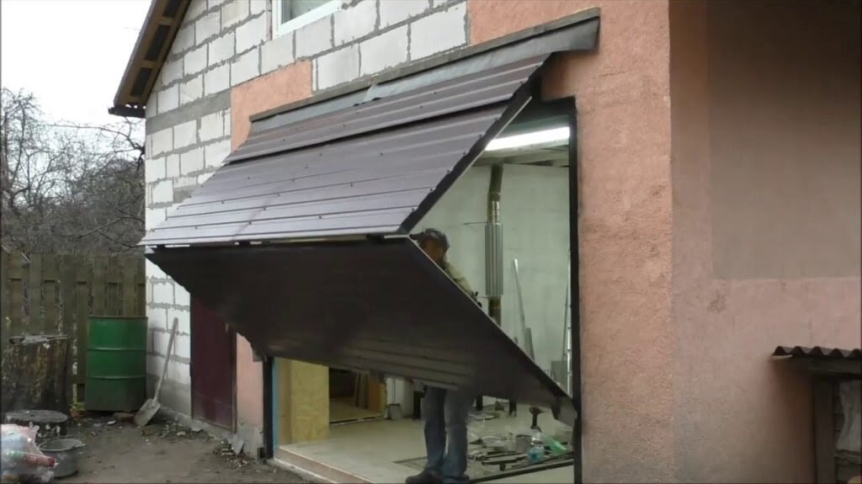

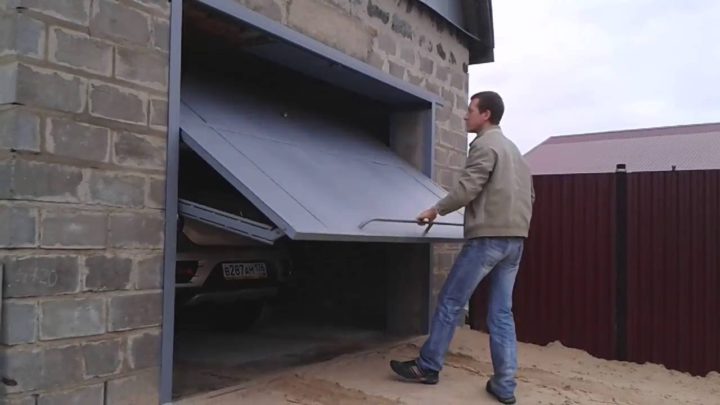

Подъемно-поворотные и одностворчатые ворота
Подъемно-поворотные ворота проще по конструкции — полотно цельное, рамное. Их легче обеспечить жёсткостью, но потребуется пространство в глубине гаража, чтобы полотно могло войти внутрь при подъёме. Механика таких ворот может быть проще, однако балансировка весов остаётся критичнейшим моментом.
Если у вас нестандартный проём по высоте или ширине, цельное полотно часто предпочтительнее: меньше мест для продувания, проще отделка. Но транспортировать и монтировать цельную створку сложнее — учитывайте это при планировании.
Источник: mezhdveri.ru Материалы и инструменты — что потребуется
К выбору материалов стоит подойти прагматично: практичность и долговечность важнее эстетики на первом этапе. Для каркаса часто применяют профильную сталь 40×40 или 60×40 мм, для обшивки — сэндвич-панели, оцинкованный лист или дерево в зависимости от бюджета.
Инструменты — это набор ручного и электрического оборудования: сварочный аппарат, болгарка с отрезными и зачистными дисками, дрель, уровень, рулетка, комплект гаечных ключей. Также потребуются элементы крепежа, петли, направляющие, пружины или торсионы, тросы и ролики.
- Сварочный аппарат и электроды.
- Углошлифовальная машина (болгарка) с дисками.
- Дрель и набор сверл по металлу и бетону.
- Рулетка, уровень, отвес и угольник.
- Набор ключей, молоток, заклёпочник при необходимости.
- Компоненты механизма: пружины, торсионы, ролики, тросы, привод (ручной или автоматический).
Выбор механизма балансировки
Балансировка — сердце подъемных ворот. Она берёт на себя основной вес полотна, облегчая подъем и закрытие. Есть два распространённых подхода: пружинная система и торсионный вал. Пружины проще и дешевле, но требуют регулярной настройки и замены. Торсионный вал дороже в установке, зато служит дольше и даёт более равномерный ход.
Для больших створок или чаще используемых гаражей рекомендую торсионный механизм. Он предпочтительнее по долговечности и безопасности, особенно если ворота будут автоматизированы.
Проектирование: размеры, нагрузки и расчёты
Перед началом работ сделайте точные замеры проёма: ширина, высота, глубина гаража до потолка и наличие выступов. Также важно оценить прочность бетонного порога и стен, к которым будут крепиться направляющие и опоры.
Расчёт веса полотна зависит от выбранного материала. Примерно: стальной каркас с обшивкой из 0.7 мм листа даёт плотность около 20–30 кг/м2, сэндвич-панели легче — 12–18 кг/м2. Это позволит подобрать пружины или торсион с запасом прочности.
Пример простого расчёта
Для ширины 2.5 м и высоты 2.2 м площадь створки — 5.5 м2. При использовании сэндвич-панелей вес около 16 кг/м2 даст массу 88 кг. Для такого веса выбирают торсион и тросы с соответствующей нагрузочной способностью. При использовании стального листа вес может превысить 120 кг, и это сразу меняет требуемые параметры механизма.
Не забывайте учитывать дополнительный вес вставок, утеплителя, фурнитуры и автоматики. Лучше закладывать небольшой запас: подобрать пружины рассчитанные на 10–20% больше реального веса.
Источник: avatars.dzeninfra.ru Пошаговая инструкция: от подготовки проёма до монтажа
Далее приведён подробный план работ. Каждое действие требует аккуратности и проверки уровня. Не стоит ускоряться на этапах крепежа и сварки — от этого зависит срок службы ворот.
Подготовка проёма
Сначала демонтируйте старые конструкции и очистите место. Проверьте ровность вертикальных боковых поверхностей и горизонтальную плоскость порога. Если есть отклонения, их нужно устранить: подойти с выравниванием штукатуркой или монтажными планками.
Особенно важно проверить прочность стен и бетонного пояса. В местах крепления направляющих и опор должны быть плотные и прочные участки. При необходимости усиливайте анкерами или приваркой дополнительных пластин.
Изготовление рамы и полотна
Раму удобнее собирать из профильной трубы с поперечными перемычками для жёсткости. Сначала сваривается прямоугольный контур, затем привариваются усилители и петли. Все углы контролируйте угольником и уровнем, чтобы не получить перекос по диагонали.
Обшивка полотна зависит от выбранного материала. При использовании сэндвич-панелей их закрепляют на каркасе саморезами через уплотнительные шайбы. При обшивке листом металла швы следует герметизировать и обработать антикоррозионными составами.
Монтаж направляющих и роликов
Направляющие крепятся строго вертикально и параллельно друг другу. Небольшие отклонения приводят к перекосу и быстрому износу роликов. Используйте анкерные болты для крепления к бетону и оцинкованные элементы в наружных условиях.
Ролики должны идти плавно, без закусывания. После установки полотна проверьте ход вручную: оно должно подниматься без чрезмерных усилий и возвращаться в исходное положение без вибраций.
Установка балансового механизма
Монтаж пружинной системы требует особой аккуратности: пружины натягивают с контролем и фиксируют так, чтобы при закрытом положении ворот усилие было компенсировано. Торсионный вал монтируют над проёмом с опорами, на которых фиксируется регулировочный барабан для тросов.
Очень важно обеспечить правильный натяг троса и установить тросовые барабаны симметрично. Несбалансированная система приводит к перекосам и повышенной нагрузке на мотор в случае автоматизации.
Подключение автоматики и электрики
Если планируете автоматический привод, выбирайте мотор с запасом тяги, ориентируясь на вес полотна и частоту использования. Для гаражных ворот обычно применяют привод с редуктором 600–1200 Н, в зависимости от массы.
Монтаж автоматики лучше доверить специалисту по электрике, если вы не уверены в навыках. Корректное подключение концевых выключателей, фотоэлементов безопасности и аварийного разблокировщика критично для безопасной эксплуатации.
Финишная отделка и утепление
Отделка выводит работу на новый уровень. Покраска, декоративные накладки и уплотнители не только украшают ворота, но и защищают их от влаги и коррозии. Для наружных ворот рекомендую применять порошковую покраску или качественные грунт-эмали.
Утепление полезно, если гараж отапливаемый. Сэндвич-панели с пенополистиролом или минеральной ватой обеспечат теплоизоляцию и снизят конденсат. Уплотнители по периметру уменьшат продувание и увеличат срок службы механики.
Безопасность при эксплуатации
Безопасность — не место для компромиссов. Все движущиеся элементы должны иметь защитные кожухи, особенно пружины и тросы, чтобы избежать травм при обрывании. Рекомендуется установить фотоэлементы и световые преграды для автоматических ворот.
Регулярное техобслуживание продлевает срок службы: проверяйте натяг тросов, смазывайте ролики и направляющие, контролируйте состояние пружин и крепежа. Если замечаете люфты или шум, не откладывайте ремонт.
Источник: media.dom-i-remont.info Типичные ошибки и как их избежать
Ошибки при самостоятельном изготовлении чаще всего связаны с неправильными замерами, слабым каркасом и неверным подбором механизма. Небольшая погрешность в измерениях на стадии проекта выльется в серьёзные проблемы при монтаже.
Не экономьте на элементах безопасности и на прочности крепежа. Иногда попытка сэкономить на пружинах или тросах приводит к аварийной ситуации, когда полотнище внезапно падает. Лучше потратить немного больше на надёжные детали.
- Неправильные замеры проёма — приводят к перекосу и заклиниванию.
- Слабый каркас — вызывает провисание полотна и ускоренный износ направляющих.
- Недостаточная балансировка — мотор работает в усилии, снижается срок службы автоматики.
- Игнорирование антикоррозионной обработки — приводит к скорому разрушению металла.
Примерный бюджет и сроки выполнения
Стоимость самостоятельного изготовления зависит от выбранных материалов и автоматики. При использовании профильной трубы, сэндвич-панелей и хорошего торсионного механизма средняя сумма будет в диапазоне 50–150 тысяч рублей. Установка автоматики добавит 20–40 тысяч рублей в зависимости от бренда и функций.
Сроки зависят от опыта и наличия готового проекта. При наличии всех материалов и инструментов мастер сможет изготовить и смонтировать ворота за 4–7 дней. Для новичка лучше заложить 2–3 недели, учитывая время на покупку деталей и устранение ошибок.
| Статья расходов | Ориентировочная стоимость |
|---|---|
| Металлокаркас (труба, сварка) | 8 000–25 000 руб. |
| Обшивка (сэндвич-панели или лист) | 10 000–40 000 руб. |
| Механизм (торсион/пружины, тросы, ролики) | 10 000–40 000 руб. |
| Автоматика (привод, фотоэлементы) | 20 000–60 000 руб. |
| Фурнитура и крепеж | 2 000–8 000 руб. |
Мой опыт: что помогло и каких ошибок удалось избежать
Я делал подъемные ворота для собственного гаража несколько лет назад. Основная мысль, которая пришла сразу — не спешить с выбором механизма и сначала правильно оценить вес полотна. Я изначально недооценил вес обшивки и пришлось менять пружины, что заняло лишнее время и деньги.
Полезным оказалось заранее собрать чертёж и балансировать полотно на временных направляющих — это помогло выявить перекосы до окончательной сварки. Также я сделал запас по анкерам в стене, что позволило без дополнительных переделок закрепить направляющие более надёжно позже.
Советы мастеру перед началом работы
Перед тем как начать, спланируйте работу по этапам и купите чуть больше крепежа, чем рассчитываете. Запасные ролики и тросы — разумная инвестиция. Лучше иметь под рукой лишний комплект, чем останавливаться в середине процесса.
Фотодокументируйте этапы сборки. Это поможет при возможной повторной настройке автоматики или при обращении в техподдержку производителя механизма. Также держите инструкцию на видном месте и не пренебрегайте маркировкой левых и правых деталей.
- Сначала замеры, затем покупка — порядок важен.
- Используйте антикоррозионные покрытия на всех сварных швах.
- Проверьте работу механизма вручную перед подключением автоматики.
- Делайте фотографии и пометки в процессе — это сбережёт время при наладке.
Источник: i.pinimg.com Частые вопросы при самостоятельном изготовлении
Многие спрашивают, можно ли сэкономить, выбрав более тонкий материал для обшивки. Здесь важно соотнести эстетику и долговечность: более тонкий металл дешевле, но быстрее деформируется и хуже держит тепло в гараже. Для баланса выбирайте сэндвич-панели с подходящим наполнителем.
Другой популярный вопрос — как выбрать привод. Я советую ориентироваться на реальный вес полотна и частоту использования. Если ворота открываются несколько раз в день, выбирайте мотор с запасом мощности и надёжным редуктором.
Небольшие хитрости для удобства
Установите на ревизионный люк небольшой упор или петлю для удобного доступа к тросам и пружинам. Это экономит время при обслуживании. Также полезно закрепить направляющие на регулируемых кронштейнах — это позволит выровнять систему без полного демонтажа.
Проверяйте уровни в нескольких местах при сборке. Маленькая нестыковка в одном углу часто проявляется уже при закрытии полотна, и исправить её гораздо легче на раннем этапе. Регулярно смазывайте ролики специализированным составом, это уменьшит износ и шум.
Если вы готовы взяться за проект, начните с аккуратного чертежа и списка материалов. Планирование с запасом прочности, внимание к деталям и регулярная проверка поворотных узлов сделают вашу работу безопасной и долговечной. Ворота, выполненные своими руками, при правильной реализации прослужат не хуже заводских, а иногда и дольше, поскольку вы сможете учесть индивидуальные нюансы своего пространства и предпочтения в дизайне.
