Выбор размера откатных ворот — не простая формальность; от него зависят удобство въезда, долговечность конструкции и стоимость как самой конструкции, так и установки. В этой статье я последовательно покажу, какие параметры измерять, какие типовые габариты встречаются чаще всего, какие нюансы учитывают при расчёте автоматики и фундамента, и как избежать распространённых ошибок.
Я опишу практические правила, дам примеры расчётов и поделюсь опытом из реальных монтажей. Всё изложено конкретно: шаги, цифры в виде ориентиров и объяснения, почему именно так лучше делать.
Источник: cs2.livemaster.ru Почему правильно подобранные размеры важны
Габариты ворот влияют на безопасность и комфорт: слишком узкий проём заставит маневрировать автомобилем, а чрезмерно широкий повысит стоимость и сложность конструкции. Кроме того, размеры определяют вес полотна и, следовательно, тип автоматики и прочностные требования к опорам.
Ещё один серьёзный фактор — внешние условия: ветер, неровности проезда и особенности ландшафта. Высокая и лёгкая конструкция при сильном ветре поведёт иначе, чем низкая и тяжёлая, поэтому размеры нельзя выбирать в отрыве от материала и местных условий.

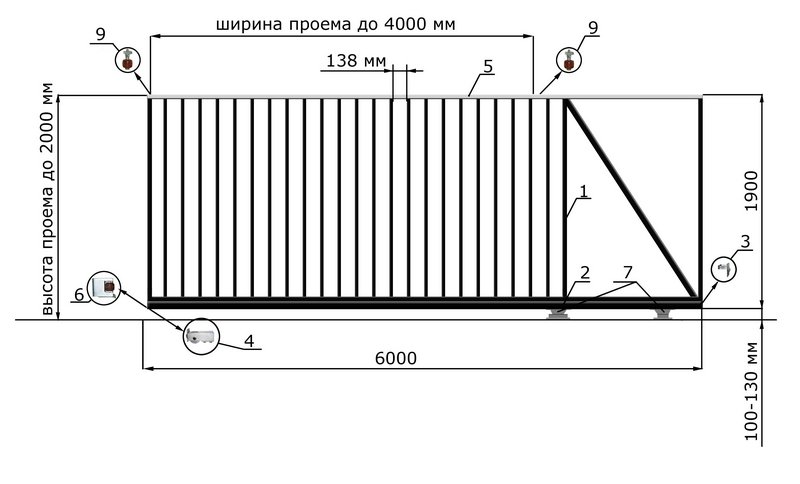

Типовые размеры откатных ворот и их назначение
Сначала полезно ориентироваться по типовым категориям. Разделю ворота по назначению на три основные группы: пешеходно-гаражные, стандартные бытовые для участка и промышленные. Для каждой группы существуют привычные диапазоны ширин и высот.
Ниже — таблица с ориентировочными значениями. Это не жесткие нормы, а практические диапазоны, которые чаще всего применяются в частных и коммерческих проектах.
| Категория | Ширина проёма (м) | Высота полотна (м) | Комментарий |
|---|---|---|---|
| Пешеходно-гаражные | 2,0–3,0 | 1,2–1,8 | Компактные решения для узких въездов и гаражей |
| Стандартные бытовые | 3,0–6,0 | 1,4–2,2 | Чаще всего встречаются в частных домах и коттеджах |
| Промышленные и хозяйственные | 6,0–20,0+ | 2,0–5,0 | Заводы, склады, въезды для грузового транспорта |
Для большинства частных участков оптимальная ширина лежит в диапазоне 3,0–4,5 метров. Это удобно для большинства легковых автомобилей и небольших грузовиков, при этом конструкция остаётся относительно лёгкой и недорогой.
Высота выбирается, исходя из приватности и эстетики. Низкие ворота 1,2–1,5 м дают открытость участку, а 1,8–2,2 м обеспечивают приватность и защиту от проникновения.
Особенности больших проёмов
При ширине свыше 6 метров конструкция и монтаж требуют отдельного подхода: увеличивается вес и длина отката, возрастает нагрузка на приводы и фундамент. Часто используют бескатковые (cantilever) механизмы и усиленные профили.
Для широких промышленных въездов важна и проработка парковочной зоны: воротам нужно «спрятаться» в сторону, поэтому рядом должно быть свободное пространство не меньше половины ширины проёма — этот момент рассмотрим подробнее в разделе про измерения.
Источник: korn.ru Как правильно измерить проём и место для отката
Придётся сделать несколько точных замеров, иначе после изготовления полотна вы рискуете получить неподходящую деталь. Важны не только ширина и высота, но и боковое пространство, отметки уровня земли и возможные препятствия вдоль линии отката.
Я рекомендую иметь при себе рулетку, уровень и малярный шнур. Замеры делайте в нескольких точках: на случай перепада уровня или неровности опор.
Шаги измерений
1) Измерьте чистую ширину проёма по линии въезда — расстояние между внутренними кромками столбов или между несущими стенами. Записывайте минимальное и максимальное значения, если проём не идеален.
2) Измерьте высоту от ровной поверхности земли до верхней точки проёма в нескольких местах. Учитывайте возможную усадку дорожного покрытия и сезонные изменения уровня грунта.
3) Оцените свободное пространство сбоку, куда будет «уходить» полотно. Для типичных откатных ворот требуется запас, примерно равный длине полотна, но для конструкций с выдвижением без опоры на рельс — меньшее пространство, потому что часть полотна остаётся над парковочной зоной. Ориентировочно для компактных частных ворот запас нужен в 40–70% от ширины проёма.
4) Проверьте уровень и ровность основания. Если профиль земли неровный, потребуется выравнивание или конструкция с компенсирующими роликами.
Практические советы при измерениях
Замечал много раз: люди измеряют один раз и заказывают ворота, а потом удивляются, почему не мог открыть машину на гравии. Советую измерить ещё раз после того, как определите место для столбов и фундаментной ямы. Убедитесь, что учли толщину столбов, наличные прокладки и декоративные элементы.
Ещё одно тонкое место — обустройство проезда. Если асфальт будет выше или ниже, чем основание ворот, это повлияет на зазор и работу роликов. Лучше предусмотреть небольшой зазор снизу для очистки снега и защиты от неровностей.
Конструкции и как размеры диктуют выбор типа ворот
От размеров зависит не только профиль и приводы, но и сам тип конструкции: роликовые, консольные (cantilever) или комбинированные решения. Каждый тип имеет свои преимущества и ограничения, о которых стоит знать заранее.
Роликовые ворота движутся по рельсу, опираясь на ролики. Они просты и дешевле, но требуют ровного покрытия и регулярно очищаемого рельса. Консольные не используют нижний рельс и хорошо работают на неровной поверхности, но требуют более сложного фундамента и учёта длины консоли.
Когда выбирать роликовую конструкцию
Роликовые системы подходят для въездов с ровной платформой и ограниченным боковым пространством. Если парковочная полоса чистая и вы не хотите большого консольного блока, предпочтительнее рельсовый вариант.
Они же удобнее в условиях, где приходится часто проходить вручную — рельсовые ворота легче смещать при отключении автоматики, при условии чистого рельса.

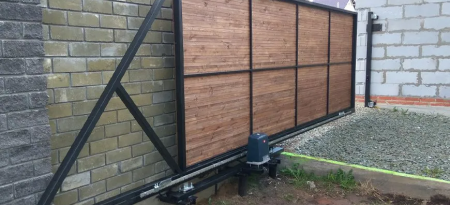

Когда лучше консольная система
Если подъезд не ровный, либо вы не хотите рельс на земле, выбирайте консольные ворота. Они не собирают снег и грязь в нижней части и реже требуют очистки. Но учтите: консольный короб занимает место длиной примерно 40–70% от ширины проёма, и это важно предусмотреть при планировке участка.
Кроме того, консольные ворота обычно дороже в изготовлении и монтаже, потому что конструкция должна выдерживать момент инерции и обеспечивать плавный ход без опоры снизу.

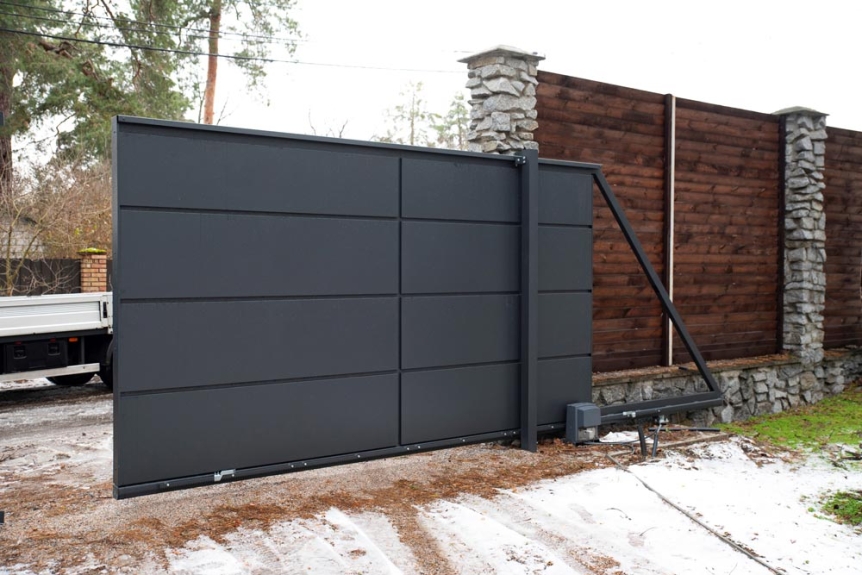

Источник: www.doorinhome.ru Материалы полотна и их влияние на размеры и массу
Выбор материала влияет на вес при тех же габаритах. Лёгкий профиль из алюминия уменьшит нагрузку на привод, но может требовать дополнительного укрепления при больших высотах или сильном ветре. Стальной каркас обеспечивает прочность, но значительно тяжелее.
Также важен тип заполнения: профлисты, решётки, сэндвич-панели или деревянные ламели по-разному реагируют на ветер и придают разный визуальный эффект.
Популярные варианты и их характеристики
Сталь с покраской — прочна, долговечна и часто используется в частных и промышленных воротах. При одинаковых габаритах стальной каркас будет наиболее тяжёлым, что требует мощной автоматики и усиленного фундамента.
Алюминий легче и не подвержен коррозии, но при больших высотах может прогибаться под ветром, если профиль недостаточно жёсткий. Дерево добавляет эстетики, но требует ухода и, как правило, укладывается на стальной каркас для прочности.
Как выбрать автоматику в зависимости от размеров и веса
Мотор подбирают, исходя из массы полотна и требуемой интенсивности работы. Для бытовых ворот важно не только стартовый момент, но и способность протолкнуть полотно при наличии льда, снега или мусора в направляющей.
Производители приводов обычно указывают максимальный вес и длину полотна, для которых рассчитано устройство. Эти данные — отправная точка, но к ним нужно добавить запас: учтите ветровую нагрузку, частоту открытий и склон поверхности.
Примерная таблица соответствия массы и типа привода
| Примерный вес полотна | Тип привода | Комментарий |
|---|---|---|
| до 300 кг | Лёгкие бытовые моторы 250–400 Вт | Подходит для узких ворот и лёгких алюминиевых конструкций |
| 300–800 кг | Средний класс 400–800 Вт | Частый выбор для стальных уличных ворот средней ширины |
| 800–2000+ кг | Мощные приводы 1000–2000 Вт и более | Необходимы для широких промышленных полотен и усиленных конструкций |
Обратите внимание: таблица даёт ориентиры. Реальные требования зависят от расчёта силы трения, уклонов и частоты использования. Лучше иметь запас по мощности, чем испытывать привод на пределе.
Факторы, увеличивающие потребность в мощности
К ним относятся сильные порывы ветра, снег в рельсе, неровная поверхность, высокие подъёмы и частое открывание по несколько раз в день. В старых воротах, где механика изношена, мотору тоже потребуется больше усилий.
Если планируете автоматизацию с интенсивным использованием, выбирайте привод с большим ресурсом и функцией плавного пуска и торможения — это продлит срок службы механики и уменьшит износ полотна.
Фундамент и опоры: размеры и расчёт
Фундамент — ключевая точка при больших размерах. Он принимает нагрузку от консоли в консольных конструкциях и служит опорой для столбов и механики. Ошибки в фундаменте приводят к перекосам ворот и преждевременному износу компонентов.
Основное правило: опора должна быть прочнее самой конструкции. Глубина заложения фундамента зависит от климатической зоны и глубины промерзания грунта, поэтому универсальной цифры не существует.
Ориентиры для частных установок
Для типичных частных ворот рекомендуют глубину опоры не менее 0,5–0,8 м, но в местах с глубоким промерзанием грунта потребуется заложение ниже уровня промерзания, часто 1,0–1,5 м. Диаметр и армирование зависят от массы ворот и типа почвы.
Для консольных ворот дополнительно закладывают фундамент под консольный блок — он должен быть длинным и тяжёлым, чтобы обеспечить устойчивость при выдвижении полотна. Размеры такой плиты рассчитываются инженером, но ориентировочно её длина и ширина могут составлять 0,5–1,0 м при глубине ниже уровня промерзания.
Распространённые ошибки при выборе размеров и как их избежать
1) Заказ ворот без учёта бокового запаса для отката. Частая ошибка — не предусмотреть место, куда будет «уходить» полотно, в результате ворота не помещаются. Всегда замеряйте боковую площадь заранее.
2) Игнорирование ветровой нагрузки. Высокие сплошные полотна подвержены ветровому давлению; неправильный расчёт приводит к сильной качке и быстрому износу корпуса и привода.
3) Недооценка требований к фундаменту. Лёгкомысленное отношение к опорам — причина перекосов и поломок. Нельзя экономить на бетоне и армировании для ворот большого размера.
Как избежать ошибок
Планируйте с запасом: оставляйте дополнительные сантиметры по ширине и высоте, учитывайте будущие изменения дорожного покрытия и сезонные условия. Если сомневаетесь — берите запас по мощности мотора и выбирайте усиленные профили.
При сложных условиях лучше привлечь инженера или опытную монтажную бригаду ещё на этапе замеров, чем потом переделывать работу за собственный счёт.

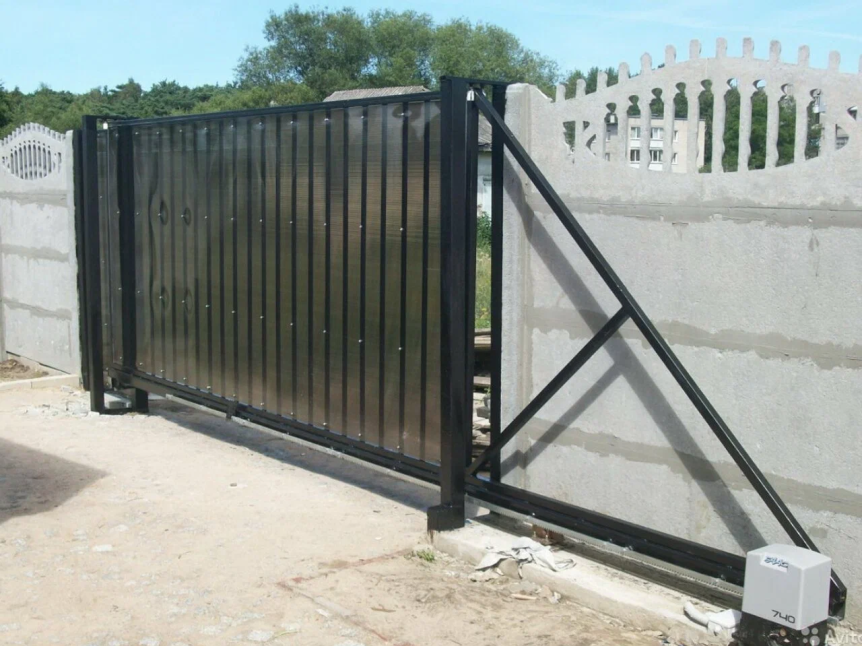

Источник: yandex-images.clstorage.net Примеры практических расчётов
Ниже привожу два упрощённых примера из реальной практики, чтобы показать, как соотносятся размеры, масса, автоматика и фундамент. Цифры в примерах являются ориентировочными и требуют уточнения на основе конкретного проекта.
Пример 1: частный въезд для легкового автомобиля
Условие: ширина проёма 3,2 м, высота полотна 1,6 м, материал стальной каркас с заполнением профлистом. Оценочный вес полотна около 350–450 кг.
Решение: оптимален роликовый механизм при ровном покрытии. Требуемая автоматика — двигатель средней мощности 400–800 Вт с запасом по тяге. Фундамент для столба — заливка опорных столбов глубиной 0,6–0,8 м, армирование 4–6 мм. Боковой запас для отката — минимум 1,4–1,8 м, если используется стандартная роликовая конструкция.
Пример 2: въезд в коттеджный комплекс
Условие: проём 6,0 м, высота полотна 2,0 м, материал — усиленный стальной профиль со стальным заполнением. Проект предусматривает частое открытие в течение дня.
Решение: консольная конструкция с консольным блоком, занимающим около 2,6–3,6 м бокового пространства (примерно 40–60% от ширины). Необходим мощный привод 1000–1500 Вт, усиленный фундамент под консоль и опорные столбы с глубиной под промерзание грунта. Для защиты от ветра конструкцию целесообразно делать решётчатой или с дополнительными ребрами жёсткости.
Монтаж: последовательность действий и контроль качества
Монтаж откатных ворот — это не только установка полотна и привода. Важно соблюдать последовательность, от которой зависит правильная работа и срок службы ворот. Ошибки на этапе выравнивания приводят к последующим проблемам и ремонту.
Ниже — рекомендуемая последовательность работ, которую применяю в своей практике и которую чаще всего используют профессионалы.
Последовательность монтажа
1) Подготовка места: разметка, выемка грунта, снятие верхнего слоя с выравниванием и уплотнением. Это базовая операция, от которой зависят все дальнейшие работы.
2) Заливка фундамента и установка опорных столбов с выверкой по уровню. Предварительно выставьте шнур и контрольные точки — лучше сделать это тщательно, чем потом перекладывать столбы.
3) Сборка и установка каркаса полотна. Здесь важно следить за геометрией: диагонали должны совпадать, чтобы полотно было прямоугольным.
4) Установка направляющих механизмов, роликов или консольного блока, проверка плавности хода вручную. После установки механики обязательно проверьте движение при помощи временного электропитания или вручную.
5) Подключение автоматики, программирование концевых положения и тестирование в разных погодных условиях. Настройка плавного пуска и торможения продлит срок службы и сделает эксплуатацию комфортнее.
Советы от автора: что можно сделать заранее
Когда я начинаю проект, всегда рекомендую клиентам учитывать не только текущую технику, но и возможные покупки в будущем. Например, если планируется установка фургона или прицепа, стоит сделать запас по ширине. Такой подход избавляет от переделок.
Также советую заранее продумать освещение въезда и мест для датчиков безопасности. Маленькая деталь — правильно расположенный фотоэлемент — может сэкономить много времени и денег в эксплуатации.
Личный опыт — пара практических наблюдений
Однажды мы устанавливались в старом посёлке, где асфальт просел на 7 см относительно бордюра. Клиент заказал ворота по измерению, сделанному до подготовки основания, и в итоге пришлось поднимать полотно и перекладывать привод. С тех пор я всегда контролирую уровень поверхности после всех земляных работ.
Другой случай: семья решила сделать высокий сплошной забор и ворота 2,2 м. Мы предложили сделать небольшие решётчатые вставки в верхней части — это снизило парусность и уменьшило нагрузку на привод при тех же габаритах.
Источник: navesm.ru Краткий чек‑лист перед заказом ворот
Привожу короткий список пунктов, которые рекомендую проверить перед оформлением заказа. Этот чек‑лист экономит время и предотвращает многие проблемы.
- Точные замеры ширины проёма и высоты в нескольких точках.
- Проверка бокового пространства для отката или консоли.
- Изучение грунта и определение глубины заложения фундамента.
- Определение материала полотна и ориентировочный расчёт массы.
- Выбор привода с запасом по мощности и проверка производителя.
- Планирование прохода пешеходов, освещения и датчиков безопасности.
Эти пункты часто игнорируют новички, а напрасно: решение всех вопросов на этапе планирования сэкономит финансы и избавит от переделок.
Правильно выбранные габариты ворот — это баланс удобства, надёжности и стоимости. Подходите к замерам внимательно, учитывайте специфику материала и местные климатические условия, и выбирайте автоматику с запасом по мощности. Если нужно, приглашайте специалистов на замер и расчёт фундамента: это небольшая инвестиция, которая убережёт от ошибок в дальнейшем.
